本文详细介绍了.hex和.bin文件的区别，包括.hex文件的格式、数据类型以及Keil开发工具如何生成这两种文件。着重讲解了.hex文件的结构和.bin文件的简单二进制特性，以及在实际项目中的应用.

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

概述

1 hex文件和bin文件

1.1 认识.hex文件

1.1.1 hex文件内容

 1.1.2 hex文件格式介绍

 1.1.3 认识几个数据类型

1.2 .bin文件

2 Keil 开发工具生成.hex和.bin

2.1 生成.hex文件

2.2 生成.bin文件

概述

本位主要介绍.hex文件和.bin文件的相关内容，重点介绍了hex文件的格式，其非常有利于学习如何解析.hex文件，还介绍使用keil编译生成hex和bin文件的方法。

1 hex文件和bin文件

使用Keil V5.38编译项目时，其仅仅生成.hex文件，但是在实际项目开发过程中，有时需要生成.bin文件。在MCU中，实际运行的代码也是.bin文件。那么hex文件与.bin文件有啥区别呢？

1.1 认识.hex文件

1.1.1 hex文件内容

打开一个.hex文件，查看其文件内容，笔者使用notepad++打开.hex文件，打开文件后，其内容如下：

文件起始部分内容

文件结束部分内容

1.1.2 hex文件格式介绍

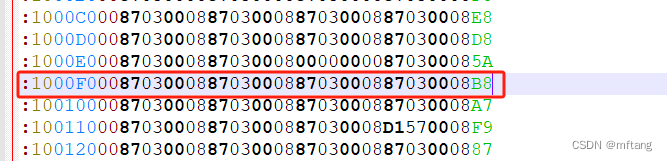

笔者以如下语句介绍.hex文件内容的格式特点

数据格式

该数据对应的字节数据为：

10 00F0  00  87030008870300088703000887030008 B8

字节位置内容描述
Byte010数据长度
Byte1~Byte200F0该行数据的偏移地址
Byte300数据类型
Byte4~Byte n87 ... 08数据内容
Byte n+1B8和校验位 （ Byte0 + Byte1 + .. + Byte n）

上表中byte3表示数据类型，hex文件中数据类型有如下6种：

数据值描述
00Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
01End of File Record: 用来标识文件结束，放在文件的最后，标识HEX文件的结尾
02Extended Segment Address Record: 用来标识扩展段地址的记录
03Start Segment Address Record:开始段地址记录
04Extended Linear Address Record: 用来标识扩展线性地址的记录
05Start Linear Address Record:开始线性地址记录

1.1.3 认识几个数据类型

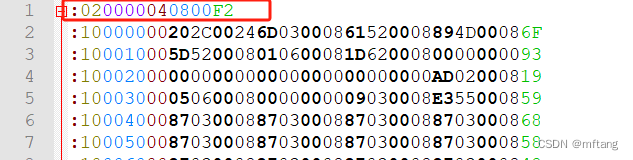

1） 扩展线性地址

02 0000 04 0800 F2

 根据数据格式分析：

 数据长度： 02

 数据类型： 04

 数据内容： 0800

 校验位：     F2

字节含义内容描述
数据长度02数据为2个字节
数据类型04扩展段地址
数据内容0800扩展地址位 address = 0x0800<<16
校验位F2Val = ~(0x02 + 0x04 + 0x08 + 0x00) + 0x01

2）开始线性地址

04 0000 05 08000299 54

根据数据格式分析：

 数据长度：04

 数据类型： 05

 数据内容： 08000299

 校验位：     54

字节含义内容描述
数据长度04数据为4个字节
数据类型05开始线性地址记录
数据内容08000299扩展开始线性地址 address = 0x08000299
校验位54Val = ~(0x04 + 0x05 + 0x08 + 0x00 + 0x02 + 0x99) + 0x01

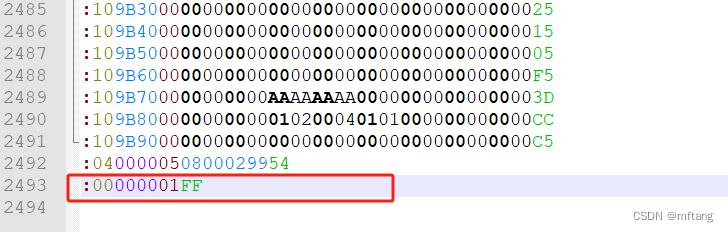

3）  HEX文件的结尾

00 0000 01  54

根据数据格式分析：

 数据长度：00

 数据类型： 01

 校验位：     FF

字节含义内容描述
数据长度00数据为0个字节
数据类型01标识HEX文件的结尾
校验位FFVal = ~(0x00+ 0x00 + 0x00 + 0x01) + 0x01

1.2 .bin文件

.bin文件就是简单的二进制文件，没有格式，不含任何地址信息。所以，在使用编程器烧写.bin文件时，必须指定烧写地址，而烧写.hex文件时，则不需要这么做。

2 Keil 开发工具生成.hex和.bin

 Keil开发工具编译代码时，可生成.hex文件和.bin文件可供用户选择

2.1 生成.hex文件

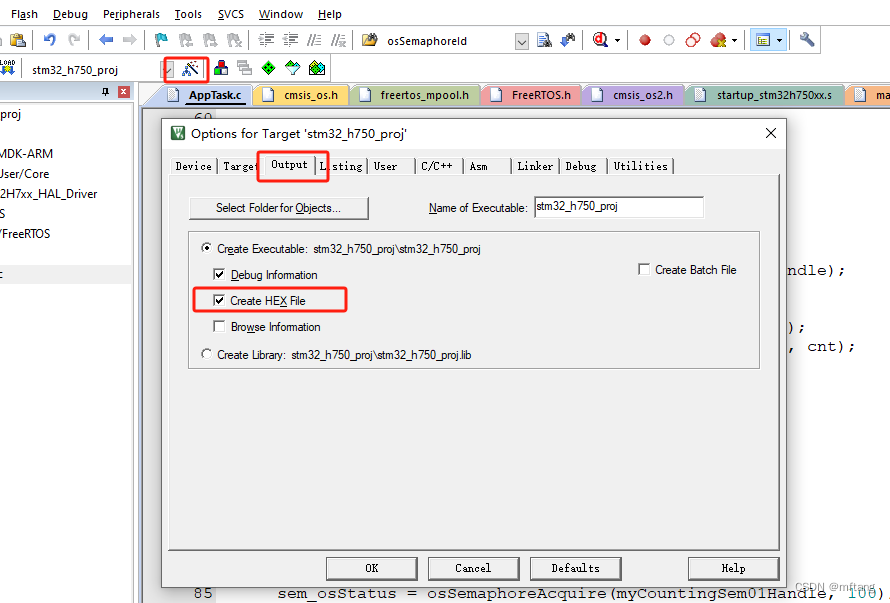

打开project配置面板，勾选Create HEX File，Kei会编译出.hex文件

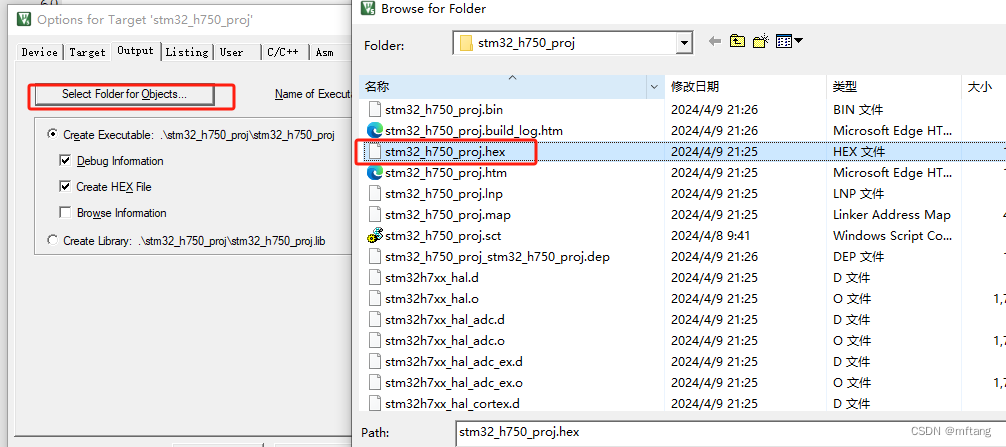

编译项目后，其所在的文件路径，可点击如下图标查看

2.2 生成.bin文件

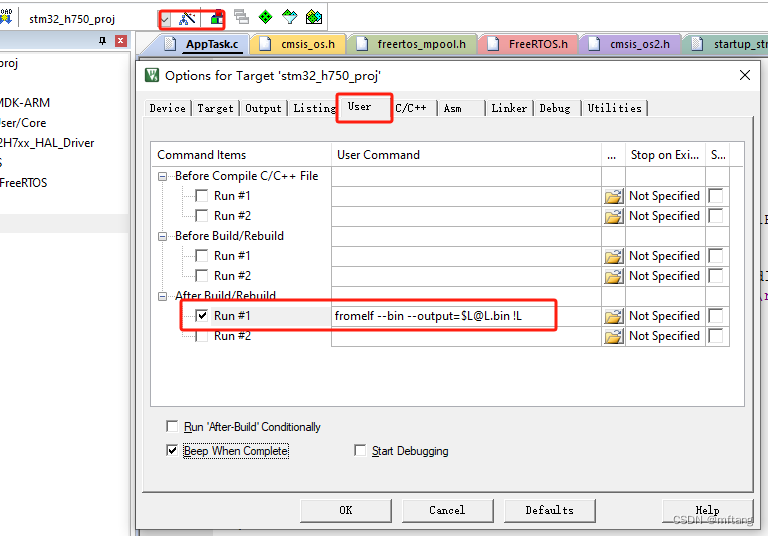

在user 面板配置如下代码：

fromelf --bin --output=$L@L.bin !L

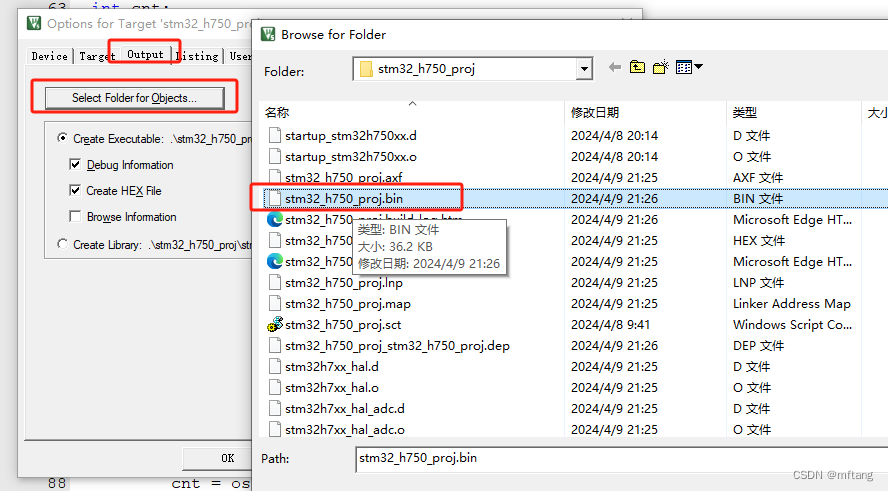

 编译项目后，其所在的文件路径，可点击如下图标查看
