认识NXP新型微处理器：MCX工业和物联网微控制器

目录

概述

1 MCX工业和物联网微控制器介绍

2 MCX 系列微控制器类型

2.1 MCX N系列微控制器

2.1.1 主要特征

2.1.2 MCX N系列产品

2.1.3 MCX N9xx和N5xx MCU选型表

2.2 MCX A系列微控制器

2.2.1 主要特征

2.2.2 MCX A系列产品

2.2.3  MCX A MCU的架构

2.3  MCX W系列微控制器

2.3.1 主要特征

2.3.2 MCX W系列产品

2.3.3 MCX W MCU架构

2.3.4 应用场景

2.3.5 开发套件

---

概述

本文主要介绍MCX工业和物联网微控制器的相关内容，包括各类MCU的型号，产品特征、mcu架构等内容。

1 MCX工业和物联网微控制器介绍

基于Arm® Cortex®-M的MCU综合产品系列，使用MCUXpresso软件和工具套件，提供可扩展和突破性的产品功能，简化系统设计，提升开发人员体验。

2 MCX 系列微控制器类型

2.1 MCX N系列微控制器

MCX N系列高度集成的Arm Cortex-M33微控制器旨在实现高性能和低功耗。MCX N系列配备智能外设和片上加速器，可提供多任务功能和高能效。部分MCX N系列产品包含恩智浦面向机器学习应用的eIQ® Neutron神经处理单元(NPU)。低功耗高速缓存增强了系统性能，双块Flash存储器和带ECC检测的RAM支持系统功能安全，提供了额外的保护和高级信息安全功能。这些安全MCU包含恩智浦EdgeLock®安全区域Core Profile，根据设计安全方法构建，提供具有不可变信任根和硬件加速加密的安全启动。

2.1.1 主要特征

1）高级信息安全

根据恩智浦“设计安全”方法构建，提供具有不可变信任根和硬件加速加密的安全启动，还提供内置的EdgeLock®安全区域Core Profile。

2）内核性能

MCX N系列微控制器搭载双核Arm Cortex-M33、协处理器、加速器和智能外设，实现自主运行，有效降低功耗与延迟。

3）MCUXpresso Developer Experience

MCUXpresso IDE、SDK、安全配置工具可提供优质软件和工具，帮助加快开发速度。

4）MCX N系列：突破技术边缘

高度集成的低功耗MCU，实现了性能与功耗的平衡。它的优势在于其卓越的多任务处理能力、片上加速器，以及先进的信息安全特性。

2.1.2 MCX N系列产品

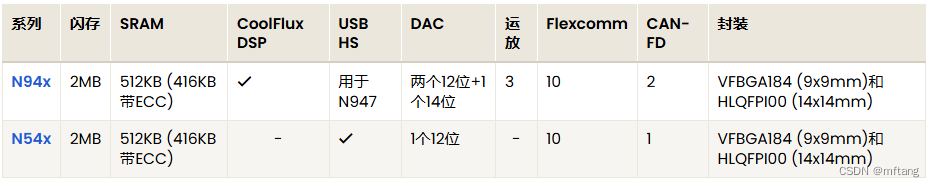

2.1.3 MCX N9xx和N5xx MCU选型表

2.2 MCX A系列微控制器

MCX A系列是通用MCU，提供可扩展的设备选项、低功耗和智能外设，适用于广泛应用。创新的电源架构旨在以较小的规格通过简单的电源电路实现较高的I/O利用率和高能效。MCX A支持更多的GPIO引脚用于外部连接，使设计人员能够基于更小的封装实现更简单的板设计和更低的系统BOM成本。MCX A系列配备了MCUXpresso Developer Experience支持。

2.2.1 主要特征

1）可扩展性和平衡的性能

高度可扩展，在成本、性能和功耗之间实现了良好的平衡。

2）自主式低功耗外设

自主式外设能够减轻内核的负载，实现节能和电源模式，当内核处于睡眠状态时保持外设的运行。

3）MCUXpresso Developer Experience

MCUXpresso IDE、SDK、安全配置工具可提供优质软件和工具，帮助加快开发速度。

2.2.2 MCX A系列产品

2.2.3  MCX A MCU的架构

2.3  MCX W系列微控制器

MCX W系列是安全的无线MCU，旨在为新一代智能和安全互联设备提供更紧凑、可扩展和创新的设计。MCX W系列基于Arm® Cortex®-M33，提供了一系列统一的引脚兼容的多协议无线MCU，支持Matter、Thread、BLE和Zigbee等通信协议。MCX W致力于打造可互操作、创新的智能家居设备、楼宇自动化传感器和控制系统，以及智能能源产品。MCX W系列配备 MCUXpresso Developer Experience 支持。

 MCUXpresso Developer Experience 下载地址

https://www.nxp.com.cn/design/design-center/software/development-software/mcuxpresso-software-and-tools-:MCUXPRESSO

2.3.1 主要特征

1）一个MCU平台

MCX W通过推出集成了通用内核Arm Cortex-M33的单一MCU平台，为开发人员提供了统一的架构、智能外设和一致的软件体验，从而实现了MCX微控制器系列的扩展。

2）物联网安全

作为恩智浦Edgelock® Assurance保障计划的一部分，MCX W系列集成了恩智浦的Edgelock安全区域内核配置文件，同时支持恩智浦Edgelock 2GO密钥和证书管理服务。

3）强大的无线性能

MCX W具有可升级的专用无线子系统，支持Matter、Thread™、Zigbee™、BLE以及未来的无线标准。

2.3.2 MCX W系列产品

2.3.3 MCX W MCU架构

1）MCX W71

W71为无线子系统配备了一个专用MCU核，确保实时、低级别的无线功能与应用代码隔离。这也意味着可以简化无线子系统固件更新，以支持未来的各种无线标准。无论是作为独立MCU，还是作为主MCU或MPU的无线协处理器，MCX W71都非常适合无线边缘设备。



2）MCX W72

MCX W72主CPU及无线子系统中的Flash和RAM容量翻倍。额外的内存使得可以运行大型、功能丰富的应用，并且有足够的空间来实现强大的无线(OTA)固件更新，确保应用和无线功能的独立实现。开发Matter等全功能协议时，增加代码存储空间可以带来显著差异。

2.3.4 应用场景

• 工业和物联网的边缘传感器与控制器
• 商业楼宇的门禁控制、分布式照明和窗帘等基础设施产品
• 智能家居设备，如智能锁、灯光控制系统、智能插座、窗帘和各类传感器
• 个人健康监测与健身产品
• 电动自行车
• 通用2.4GHz无线/手持设备

2.3.5 开发套件
