基于Arduino Pro Mini板卡设计交通灯系统

目录

概述

1 硬件框架

1.1 系统框图

1.2 硬件模块介绍

1.2.1 Pro Mini板卡介绍

1.2.2  段式数码管

1.2.3 交通灯模块

2 软件架构实现

2.1 软件框图

 2.2 软件功能

3 代码实现

3.1 函数功能介绍

 3.2 源代码文件

4 测试

4.1 系统硬件环境搭建

4.2 功能测试

---

概述

本文主要介绍使用Arduino Pro Mini板卡设计交通灯系统设计一个简单的交通灯控制系统，采用现成的电子积木模块，通过Arduino提供的工具设计程序，方便快捷实现了该功能。

1 硬件框架

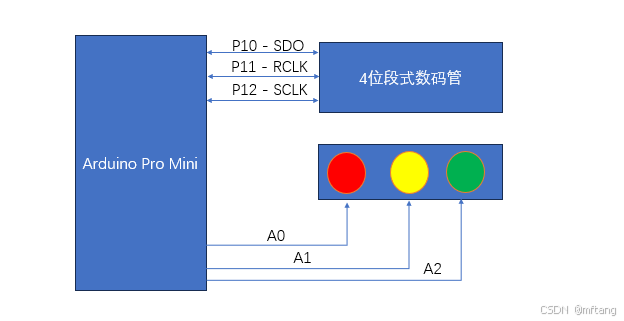

1.1 系统框图

1） 使用段时数码管显示时间，其与Arduino Pro Mini的接口如下：

2） 红绿灯模块与Arduino Pro Mini的接口如下

1.2 硬件模块介绍

1.2.1 Pro Mini板卡介绍

Pro Mini是一种Arduino开发板，它是Arduino系列中的一员。Pro Mini板卡小巧、灵活，适合需要空间有限的项目。以下是Pro Mini板卡的一些主要特点和介绍：

  ATmega328P 具有 32 kB 闪存，用于存储代码（其中 0.5kB 用于引导加载程序）。它具有 2 kB 的 SRAM 和 1kB 的 EEPROM（可以使用 EEPROM 库进行读写）。

 Pro Mini 上的 14 个数字引脚中的每一个都可以用作输入或输出，使用 pinMode、digitalWrite 和 digitalRead 函数。它们的工作电压为 3.3 或 5 伏（取决于型号）。每个引脚可提供或接收最大 40 mA 的电流，并具有 20-50 kOhms 的内部上拉电阻（默认断开）。

1.2.2  段式数码管

 4为可显示时间段位共阳极LED模块使用74HC579驱动，对外有5个引脚，其定义参看下图
