电解电容的纹波电流和一个减小纹波电流的方法
开关电源里面的电容，经常性的充电放电循环，充放电的同时，电容上通过相应的电流。这就是电解电容的纹波电流。这个纹波电流会在电解电容上产生损耗，发热。
纹波电流对电解电容的可靠性和寿命有很大影响，咱们做开关电源的一定要考虑，不要超出规格，或者一定要评估下电容的温度！

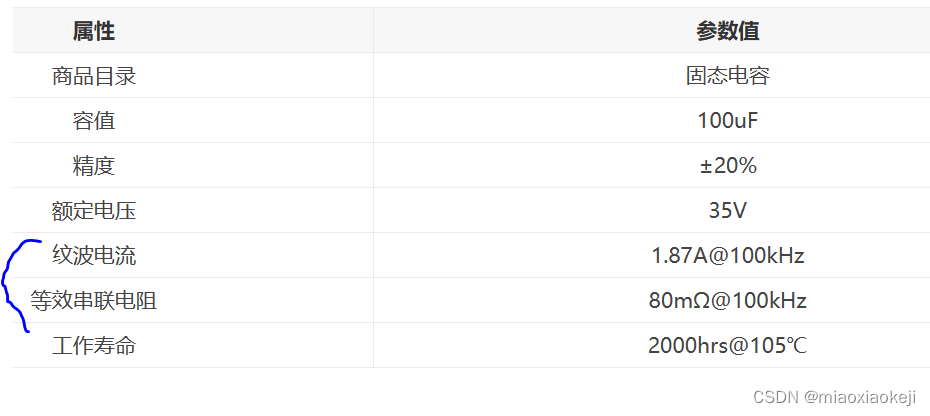

上图是嘉立创上一个电解电容的规格，纹波电流是1.87A@100KHZ, 就是指如果咱们开关频率是100KHZ，电解电容的充放电电流的有效值要小于1.87A。通常频率越低，等效串联电阻越大，电容能承受的纹波电流越低。下面是两个信号电解电容，在不同频率下的等效电阻值。所以提高开关电源的频率，能降低纹波电流。

为了产品可靠稳定，大家自己的开关电源可以用Plecs仿真下。

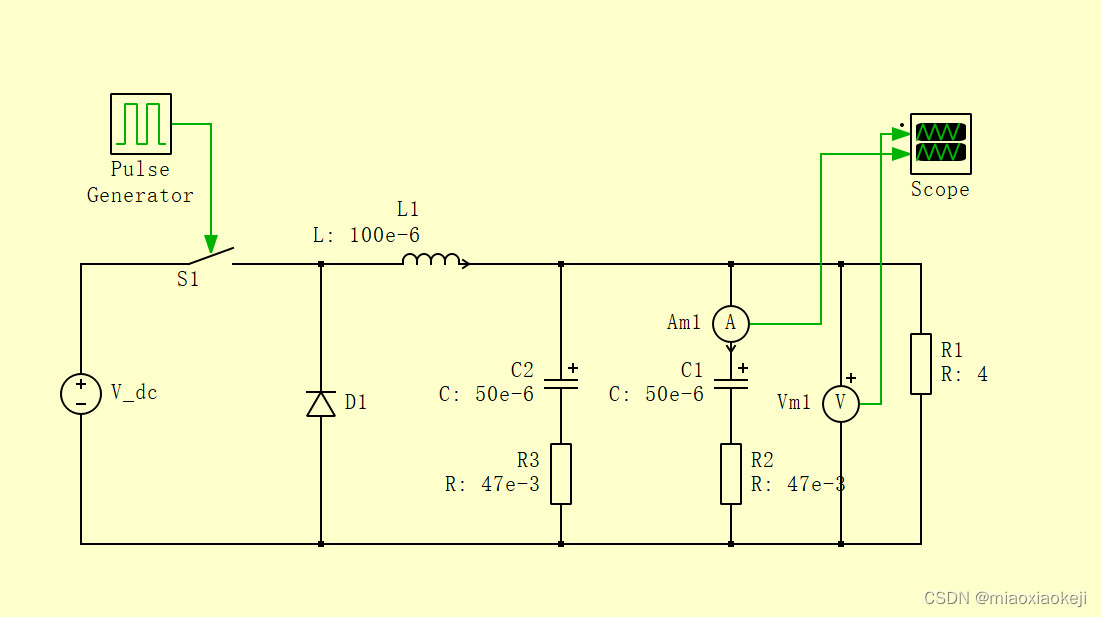

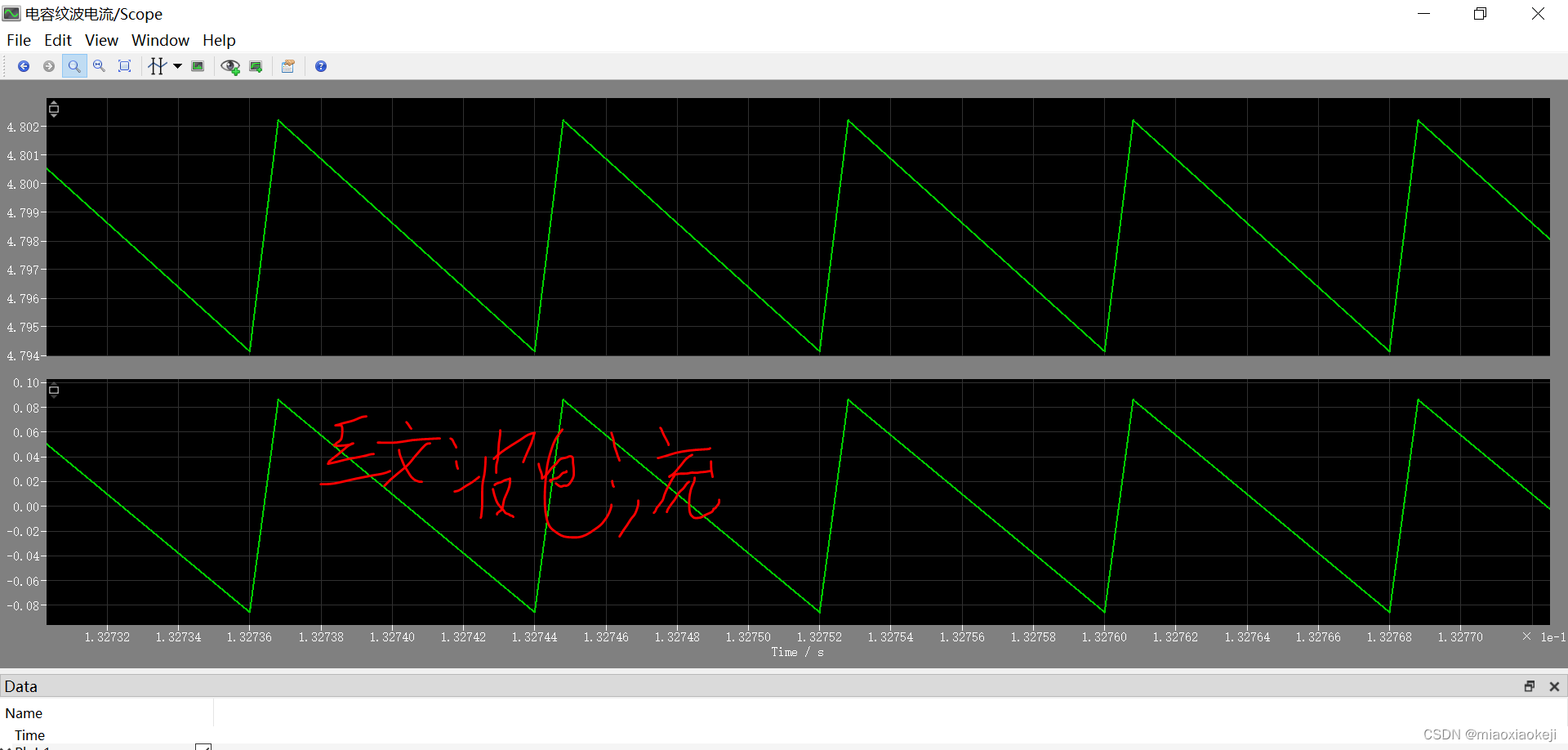

仿真过程中，有个重大发现，如果是1个100uf电容，分成两个50uf并联，每个电容的纹波电流直接减半，这性价比也太高了吧！

最好大家要注意，一般来说，负载电流越大，电解电容的纹波电流也越大。大家一定要在重载下仿真。
