爬电距离,是两个点之间的表面接触距离,就像蚂蚁爬一样,经过的路径,重点是沿着表面爬。以PCB表面走线为例,由于绿油、灰尘、空气湿度不一样,即使电压一样,他们的放电距离也不一样的。使用环境特别恶劣,需要预留和设计的爬电距离就要越大!
-
电气间隙,是两个点空间的距离,想象成蚊子从一个点飞到另一个点的最短距离,这个和环境的关系就没那么大了。如果两个点之间加入了绝缘垫子,那么蚊子是不能直接飞不过去的,就看它绕路的最短距离,这个是电气间隙
-

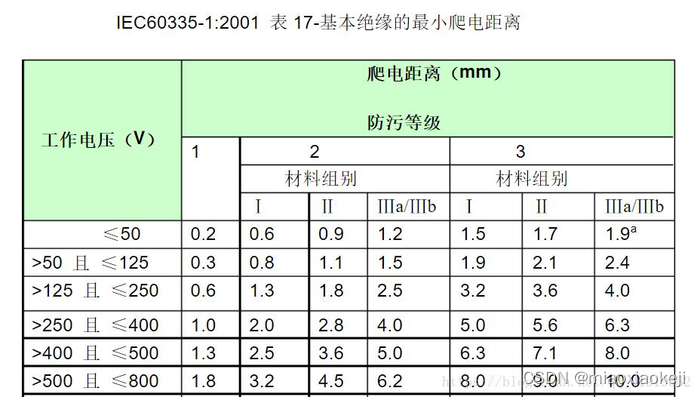

爬电距离留多少呢,参考下面的表格。我们按照最坏的材料和使用环境看,220V的交流电,整流过以后,对地电压要300V,所以预留6.3mm以上的爬电距离是肯定安全的。但是这个有点太大了。根据器件的使用环境,一般家电的爬电距离是4mm。
-

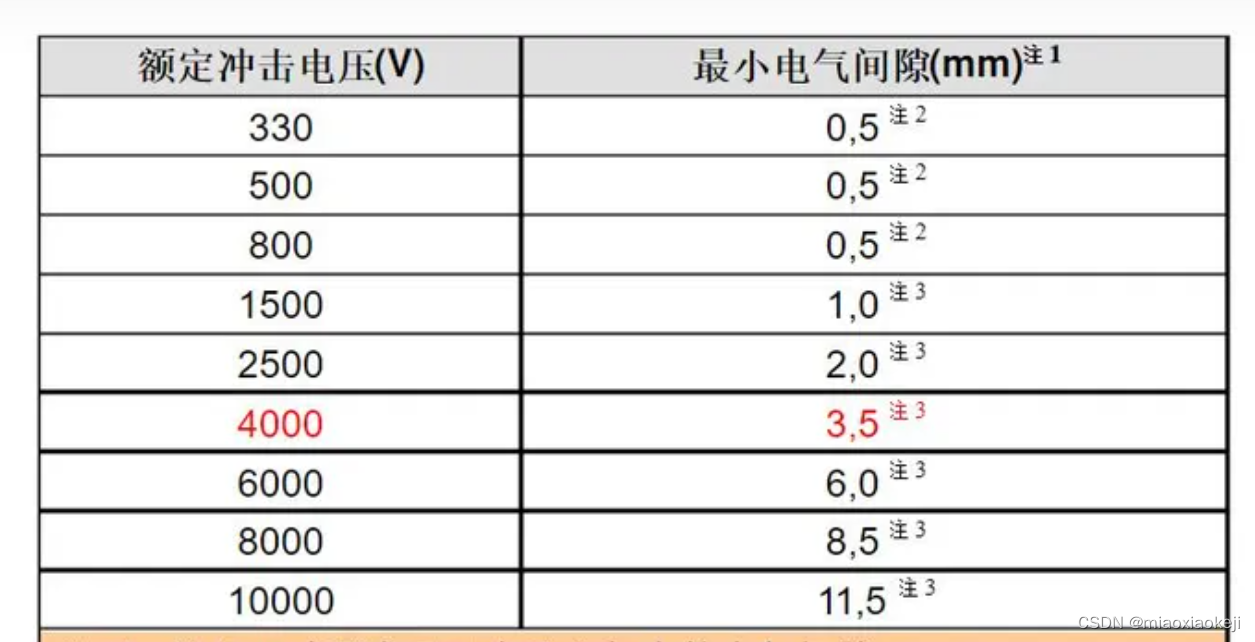

爬电距离设计上预留不能满足怎么办呢,常用的方法是PCB开槽,开槽以后,蚂蚁就爬不过了,就是按照蚊子飞行的最短距离计算了,就是电气间隙。标准如下表,原理上300V电压,开个0.5mm的槽就够了。但是为了排除生产误差,就搞个1mm的吧,绝对安全!
不能满足爬电距离和电气间隙是危险的,大家一定要注意,设计上如果再满足不了,可以在两个点之间增加绝缘材料,进而增加绝缘强度。
