第1关：半加器设计

100

任务要求
评论

任务描述
相关知识
实验内容
测试说明

任务描述

本关任务：利用在Logisim中的“组合逻辑分析”工具自动生成半加器电路。

`A`	`B`	`Cout`	`Sum`
0	0	0	0
0	1	0	1
1	0	0	1
1	1	1	0

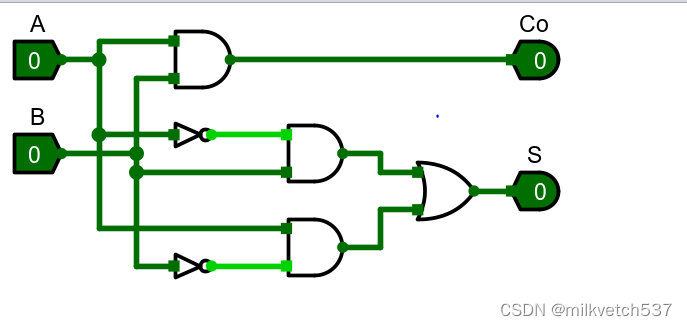

电路图应为：
