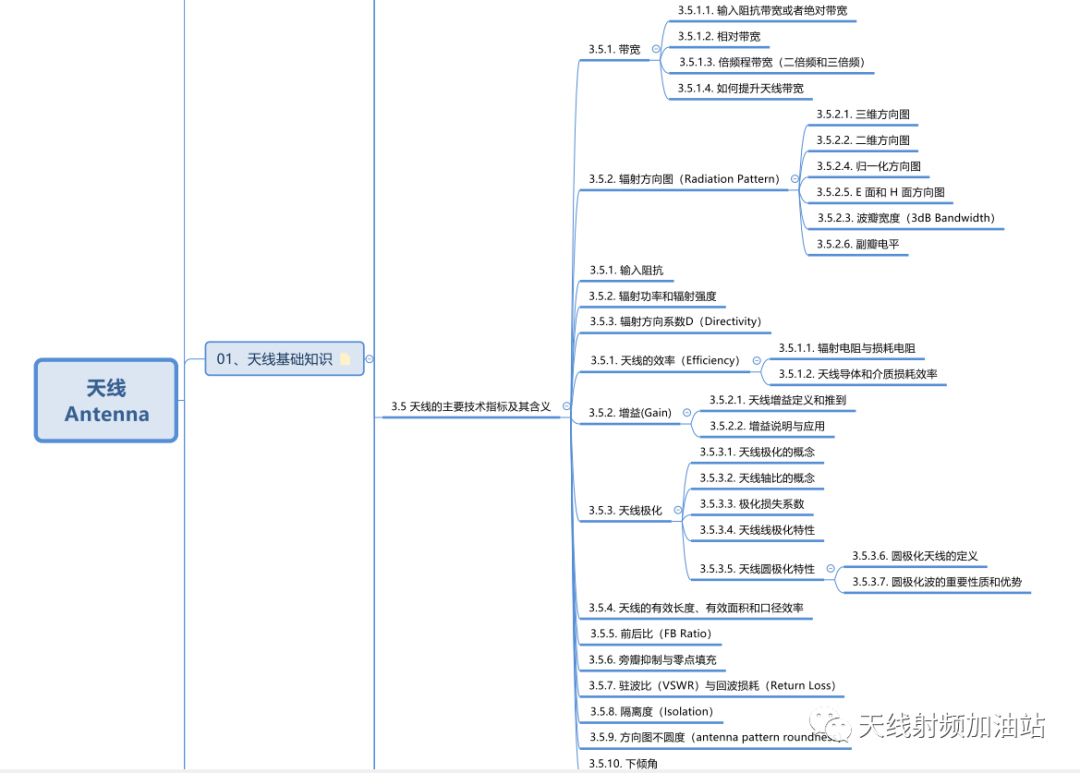

大家好,我们将系统性的给大家分享天线和射频相关的知识,以下是我梳理的《天线基础》中"天线的主要技术指标及其含义"的思维导图,天线的主要技术指标及其含义在《天线基础》中是第三节,前面的基础基本没有太强的关联性,所以我们选择先给大家分享时长听见的相关主要技术指标;
关于输入阻抗苍白的对话:
射频工程师:同学你这个天线的输入阻抗具体是多少啊?
新同学:不知道!但是我们可以测试以下就知道了
射频工程师:嗯,不错!
新同学:我去拿测试的工具......
射频工程师:等待中......

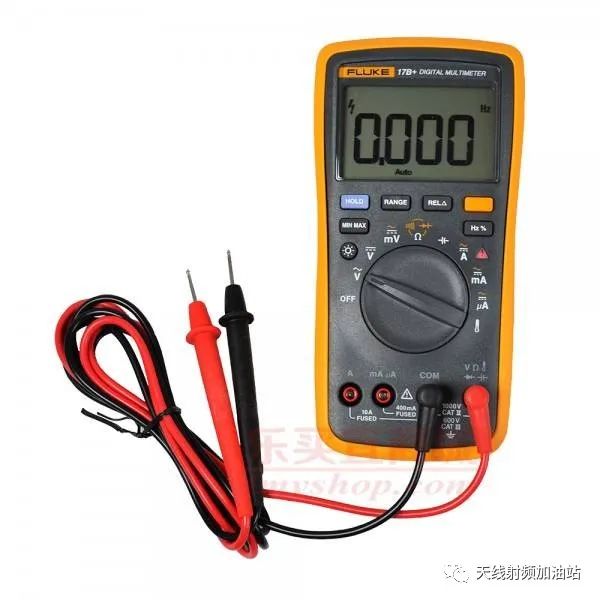

新同学:拿过来了来了,你看!用这个测试一下就知道了;
射频工程师:
新同学: 不对么?那应该用什么设备测试?
射频工程师:输入阻抗不是电阻,是特征阻抗,是复数,是.......

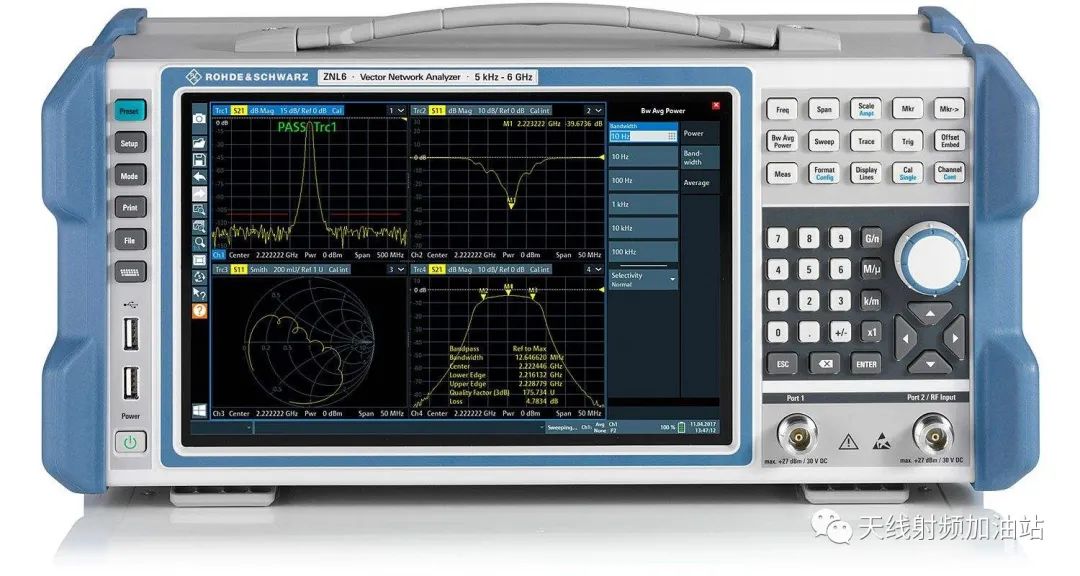

射频工程师: 去把我们实验室的矢量网络分析仪抱过来!(射频工程师心想:不让你干干体力活,你是不会记住的!)
天线输入阻抗指天线输入端的阻抗,它与天线输入端电压、电流和输入功率之间的关系为
的有功和无功分量分别用和表示,称为输入电阻和输入电抗, 而又包含两个分量,即
其中是辐射电阻, 是损耗电阻,如果不计热损耗电阻,则天线的输入电阻就是其辐射电阻,即
信号源供给功率(总功率)为
在共轭匹配情况下,信号源供给的功率一半以热损耗的形式消耗在源的内阻上,一半功率馈给天线。馈给天线的功率一部分向空间辐射出去,由辐射阻表示,其余部分以热的形式消耗掉了。如果不计天线损耗,则共轭匹配时天线的辐射功率只有信号源所能供给的总功率的一半。

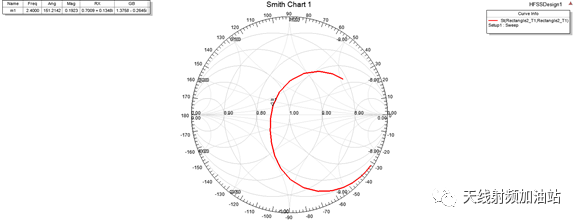

在一个频带内的几个频率上测量或计算天线输入阻抗的数值,可以作出输入阻抗和频率的关系曲线,因为输入阻抗是复数(Z=R+jX),一般必须分别作出 R与F和 X与F两组曲线。还有一种显示阻抗轨迹曲线的方法是使用史密斯圆图工具,如下图是仿真一个2.4GHz微带天线的端口阻抗Smith圆图:

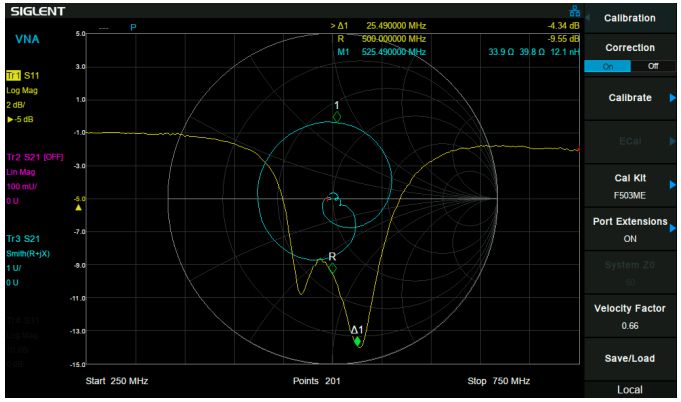

以下为使用矢量网络分析仪测试的端口阻抗信息:
我们一般说到天线的输入阻抗都是50Ω,并没有提到它的复数部分,因为我们在做天线设计或者生产出来的馈线,都无限的向50Ω靠近(理想情况下虚部为0),所以理想的天线端口输入阻抗都是为50Ω+j0;每一个天线或者不同类别的馈线,它的输入阻抗部分的复数也都是不一样的,甚至可能说相同馈线的复数部分也会有一些差异。

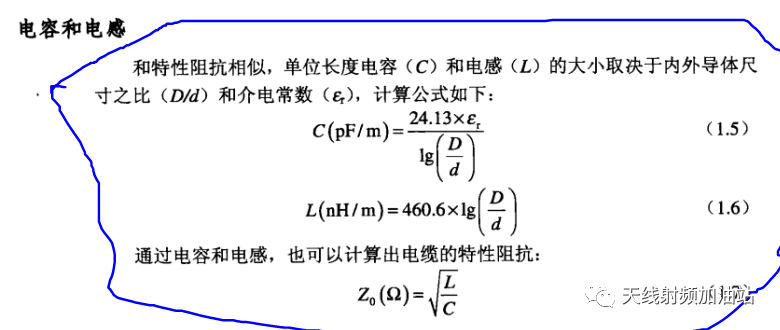

那射频馈线的阻抗是怎么的来的?以下就是射频馈线的特征阻抗计算方法:
那么为什么我们通常定义天线的端口或馈线的特征阻抗都是50Ω呢?
其实在很多书籍中都有推到说明,这里不做参数,只是给出一个大概的介绍
为了满足最小损耗(70Ω)和最大功率容量(30Ω),所以应该在70Ω个50Ω之间找一个合适的值,二者的算术平均为53.5Ω,几何平均值48.06Ω,所以选择50Ω作为特征阻抗;
目前基本上所有的射频相关器件或者设备提到的端口阻抗都是“50欧姆”,当然也有75Ω的,目前相对较少而已;
电小天线的 Z通常很低,它由天线的辐射和天线的损耗两方面的因素形成。
[注意] 在直流和低频电流情况下,金属导体是等势体,导体上的电位和电流分布处处相同。但在天线导体上,同一导体上的电位和电流分布却是处处不同的。因此天线上各点的阻抗值也不同,天线端口的模式电压和电流都是与频率有关的。理论上,在天线上改变馈点的位置可以实现与馈线的匹配。
