基于51单片机车辆区间测速红外测速仪无线APP摄像头设计142X

51单片机智能测速仪142X

功能描述：

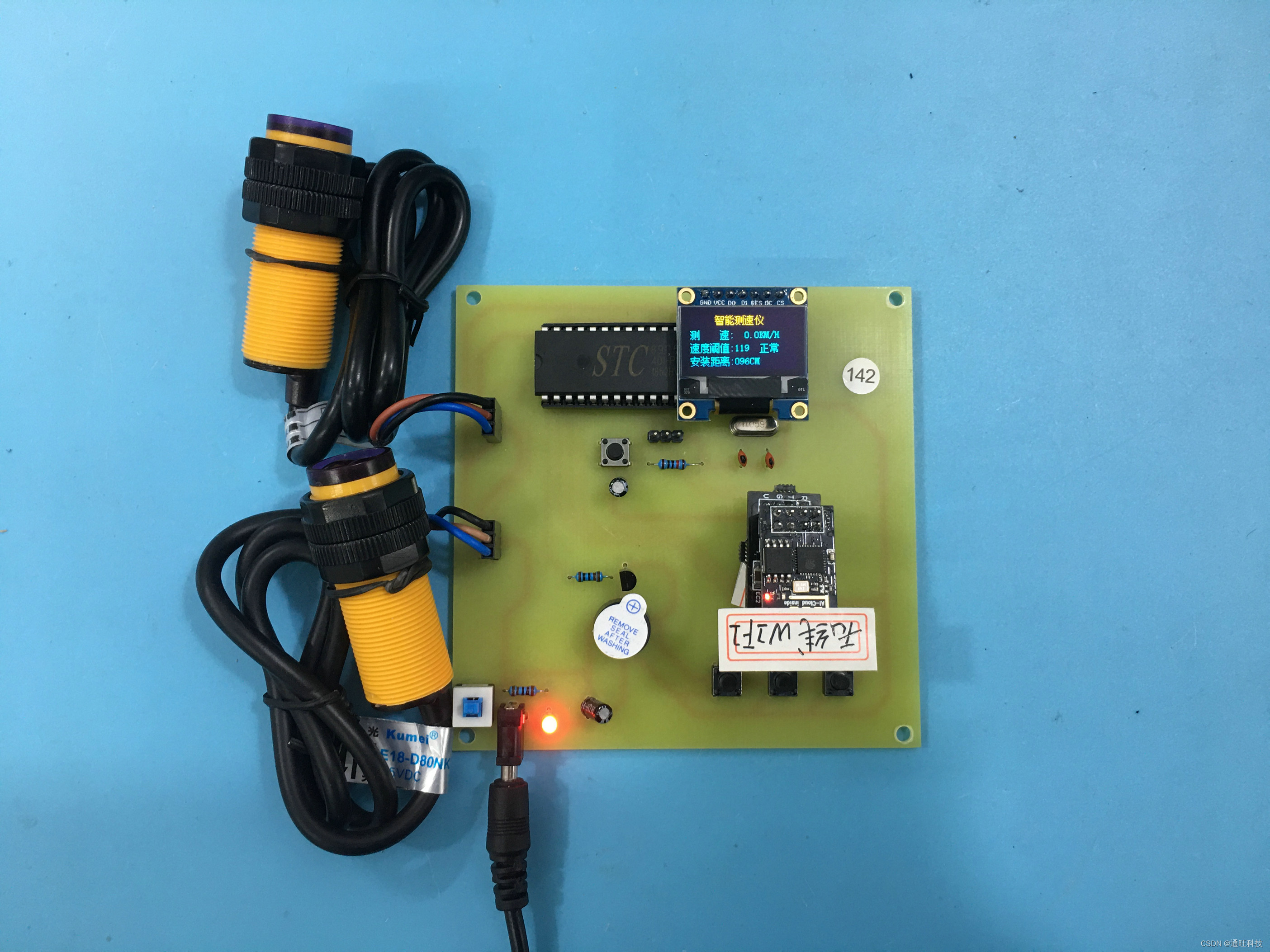

本系统由STC89C52单片机最小系统电路、OLED液晶显示电路、2路红外探头信号检测电路、蜂鸣器报警电路、（无线蓝牙/WIFI模块-可选）、按键电路及电源组成。

【1】通过OLED液晶测得的速度（单位km/h）、设置速度阈值、设置安装距离(单位cm)。该设计测量速度=安装距离/探测时间，也就是物体运行速度=两点间的距离/物体通过两点的时间差。

【2】上电初始化，液晶显示相应标题。液晶显示相应数据。其中速度阈值、安装距离可以通过按键进行设置，其中按键K1进入设置状态，对应设置参数有“<”指示，K2、K3对数据进行加减处理。

【3】当实际测量速度超过速度的设置阈值时，蜂鸣器长鸣报警一定时间后停止，液晶对应显示“已超速”。如果实际测量速度低于速度的设置阈值，蜂鸣器不报警，液晶对应显示“正常”。

【4】在实际测量中，2红外避障探头传感器区分安装前后的，物体先通过红外避障传感器1，再经过传感器2才能正确的计算出相应的速度。区分红外传感器1和2的方法：物体经过传感器1时蜂鸣器短叫一声，经过传感器2时不鸣叫。

【5】设计中设置的阈值参数保存到单片机EEPROM中，具有掉电不丢失功能。红外避障探头可以通过传感器后的螺丝孔进行探测距离调整。

【6】无线APP功能：

APP能够连接板载无线模块，查看相应数据；

APP能够操作上述存在的功能操作。

APP能够发送指令/或者接收指令。
