逻辑分析仪的使用--LA1010

做嵌入式驱动开发，会使用逻辑分析仪是必不可少的技能。

什么情况需要使用逻辑分析仪

当你编写驱动与设备通信读写数据遇到问题时，可以用逻辑分析仪排除硬件问题，这样我们就可以安心找软件的bug了。

这里我以Kingst逻辑分析仪 LA1010型号为例，来说明。

连接硬件

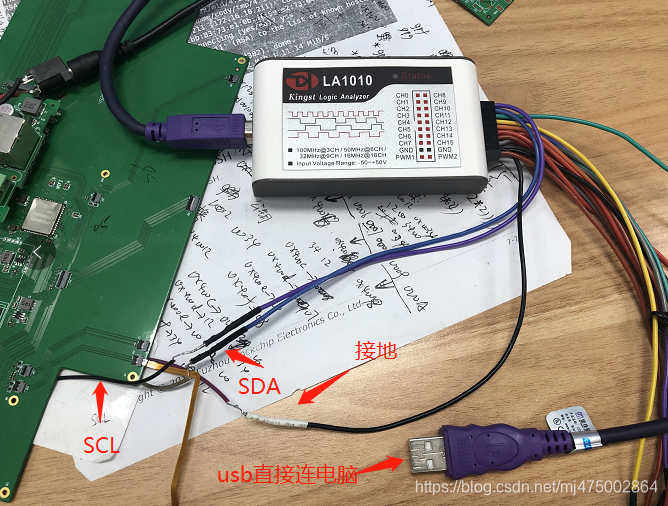

逻辑分析仪相比示波器，体积优势明显，首先，你需要硬件工程师帮你把板子引出三根线SCL（时钟线） SDA（数据线） GND（接地）。

逻辑分析仪USB直连电脑供电，然后选择两个CH通道连上SCL和SDA，这里我把CH0连SCL，CH1连SDA，接地的线对应连上逻辑分析仪的GND即可。

逻辑分析仪软件设置

由逻辑分析仪厂家提供此软件

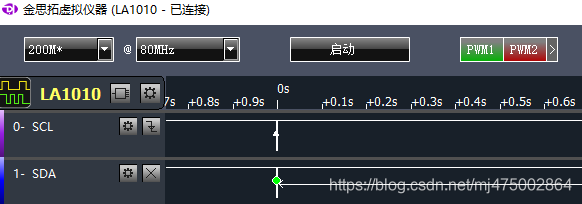

如图显示已连接，则说明软件工作正常

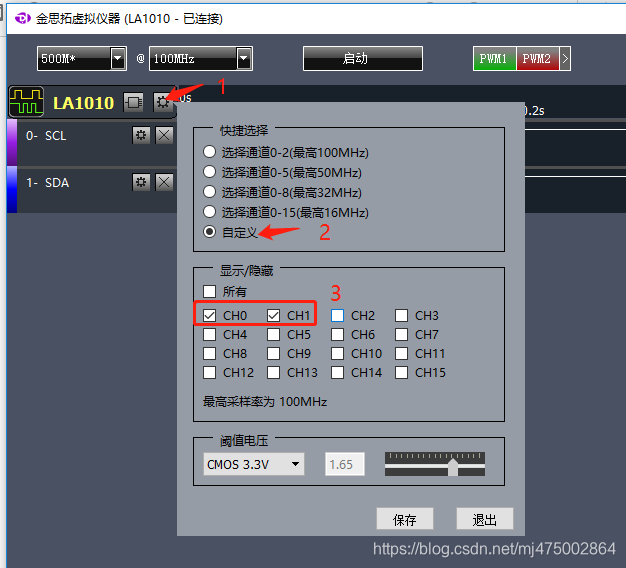

设置我们使用的通道，保存退出即可

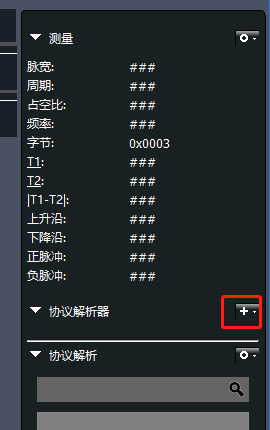

添加协议解析器，选择i2c

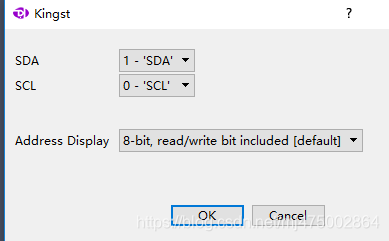

SDA和SCL选择正确

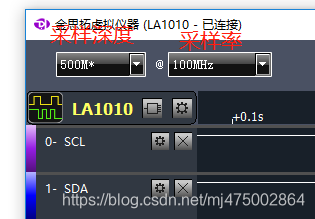

设置采样率和采样深度，提高采集时间有两个办法，一是提高采样深度，二是降低采样率

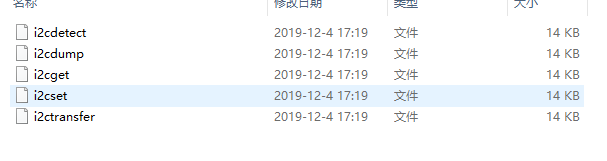

使用i2c tool工具发送命令

直接adb push 到板子上执行

检测系统上有几组i2c

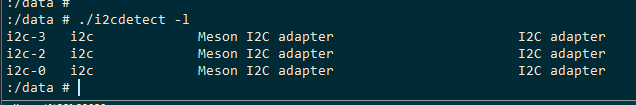

命令：i2cdetect -l 可以看到目前板子上，有三组i2c是可用的

检测挂载在i2c上的器件

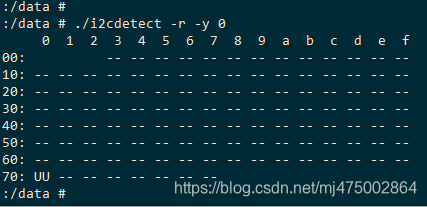

命令：i2cdetect -r -y 0 检测i2c0上的设备

可以看到0x70的地址上有一个设备，是我添加的温湿度传感器

第一种测试方法，使用i2ctransfer读取16位寄存器（重点）

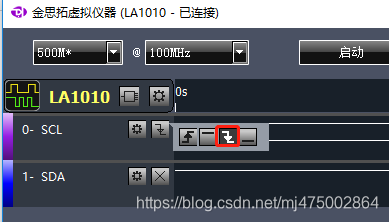

执行这一步之前，我们先设置SCL为下降沿，然后点启动，软件会等待触发

adb shell 执行./i2ctransfer -f -y 0 w2@0x70 0xef 0xc8 r1 触发（其中参数0为i2c0，w2表示写两个字节，@0x70为你的i2c设备（注意要7位地址），0xefc8 为验证传感器是否存在以及是否正确沟通的寄存器地址，详见温湿度寄存器手册）
如果采集时间太短可参考上诉办法，提高采集时间

如果硬件通信正常，我们把鼠标放到波形区域，按住ctrl键滑动鼠标滑轮，可以放大和缩小波形。我们不断缩小波形，会发现如下图形

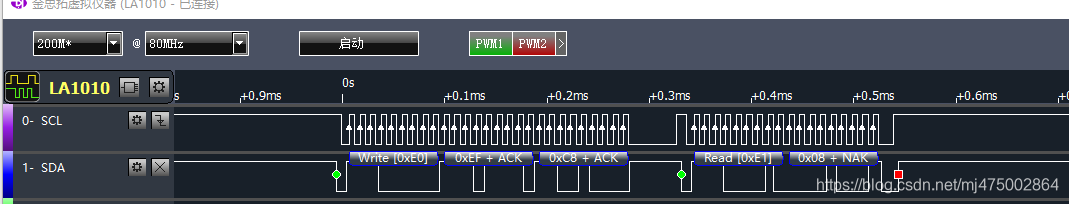

再放大波形后可见，前一段为我发送0xefc8的命令，后一段为设备回复的ACK，值为0x08

在右侧协议解析中，也能清晰的看到wirte read的数据

第二种测试方法，使用i2cdump查看器件所有寄存器的值

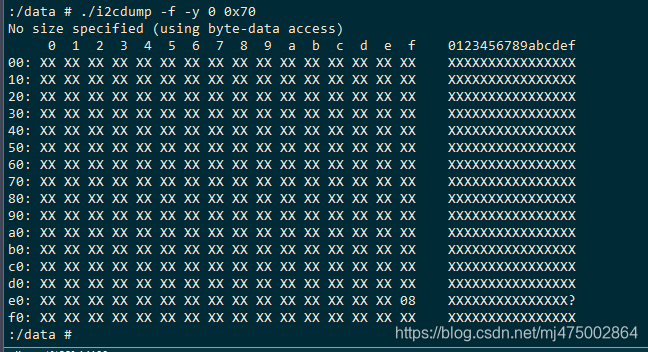

i2cdump -f -y 0 0x70 （其中参数0为i2c0，0x70表示设备地址）

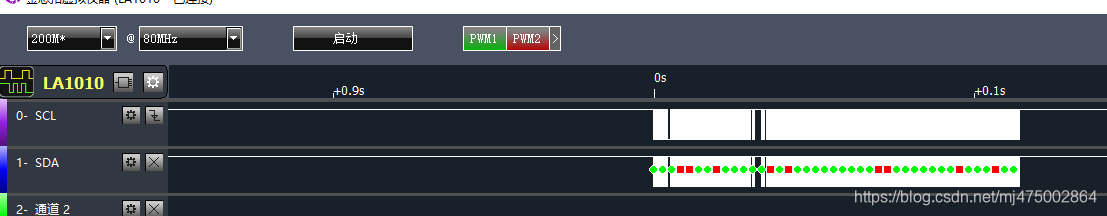

缩小波形，能看到大段内容

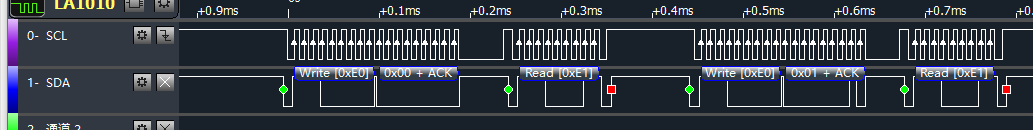

再放大波形，能看到大量这种write之后能收到read回复，说明硬件通信正常

能采集如上两种这样的数据，便说明硬件是ok的，如果我们编写的驱动获取不到数据，就要查看我们代码是否哪里有问题了。
注意：测试读取的寄存器地址不能直接用获取温湿度设备数据的寄存器，因为设备可能还没有使能，是无法获取到数据的，而0xefc8这种寄存器地址本身就是用于测试设备能否正常沟通，不需要使能设备。
