蓝牙模块HC-08和CH340
HC-08为上左图,在上一章认识串口文章的最后提到过,这篇文章尝试使用AT指令来修改蓝牙名称,而HC-08使用的是TTL协议,如果连接单片机,由于我那块单片机内置了CH340因此可以直接连接,如果要将蓝牙模块直接接入电脑,则需要上右图的CH340(TTL转USB)和HC08接线并接入电脑。

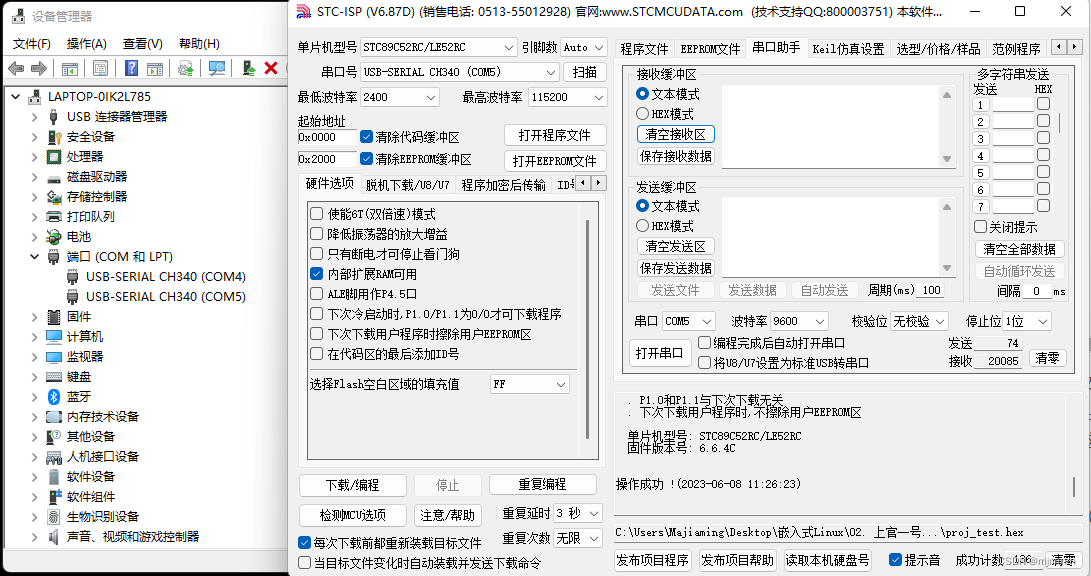

同时根据新连接进入电脑的COM5口(之前的单片机是COM4口),重新使用stc-isp进行串口连接:
蓝牙透传测试

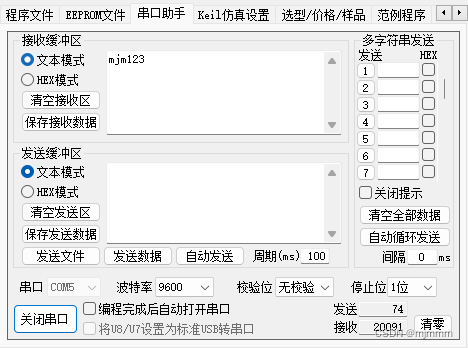

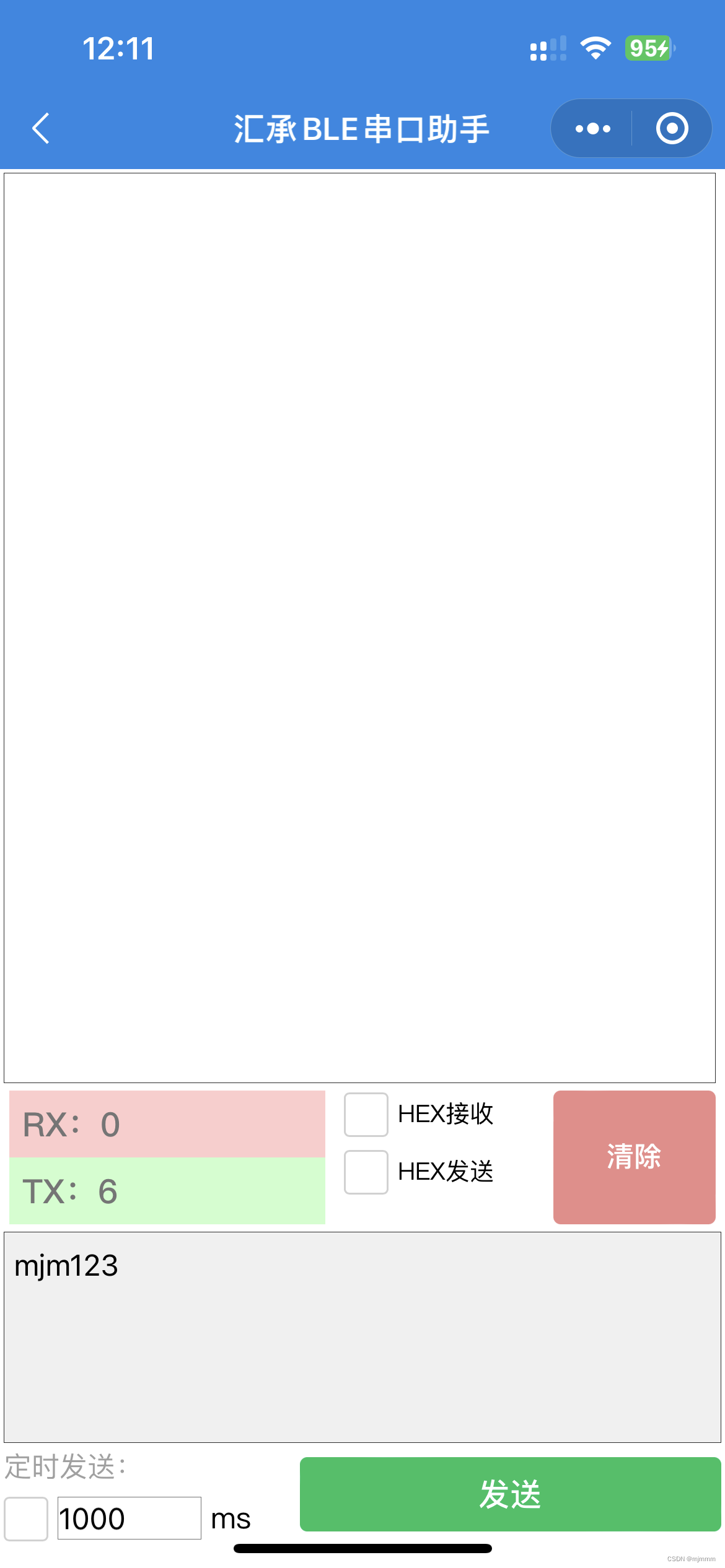

在stc-isp打开串口,并使用上节串口中使用的蓝牙助手小程序发送数据,数据会原封不动的显示在助手的界面中,这就是蓝牙透传。
使用AT指令修改蓝牙名字
使用“AT+NAME = XXX”来修改:

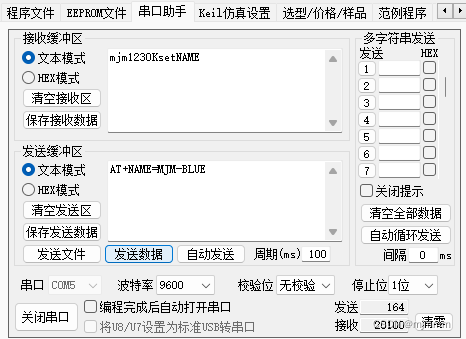

在stc-isp中选择发送命令, 可以看到在接收端收到了回复:(注意要先关闭手机上的串口助手)

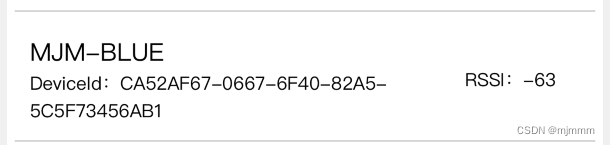

此时再使用手机助手搜索蓝牙:
可见,名字已经修改成功!
