EPLAN 宏项目---PLC宏

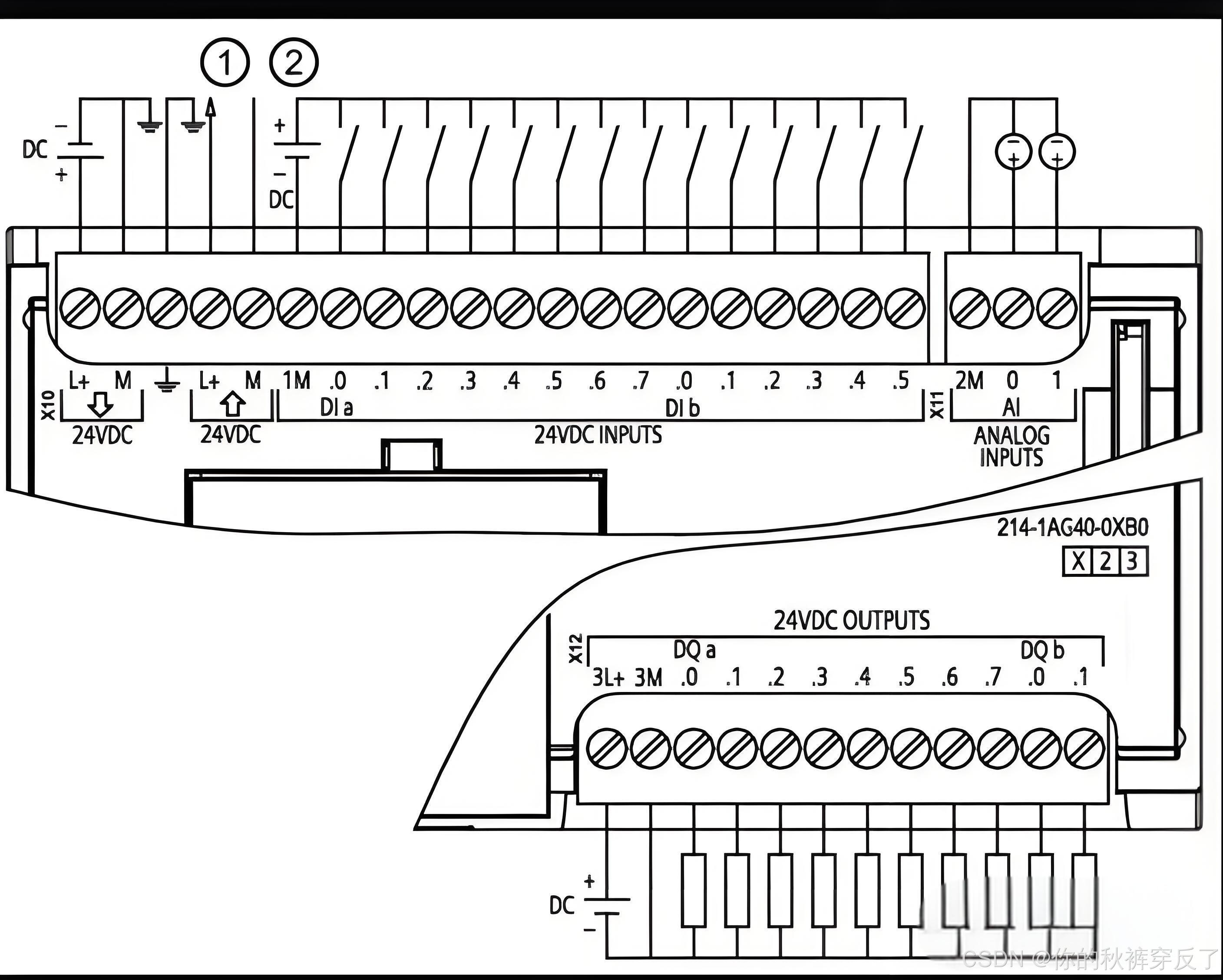

一， 模仿西门子1200PLC接线图画

二， 宏边框和PLC盒子

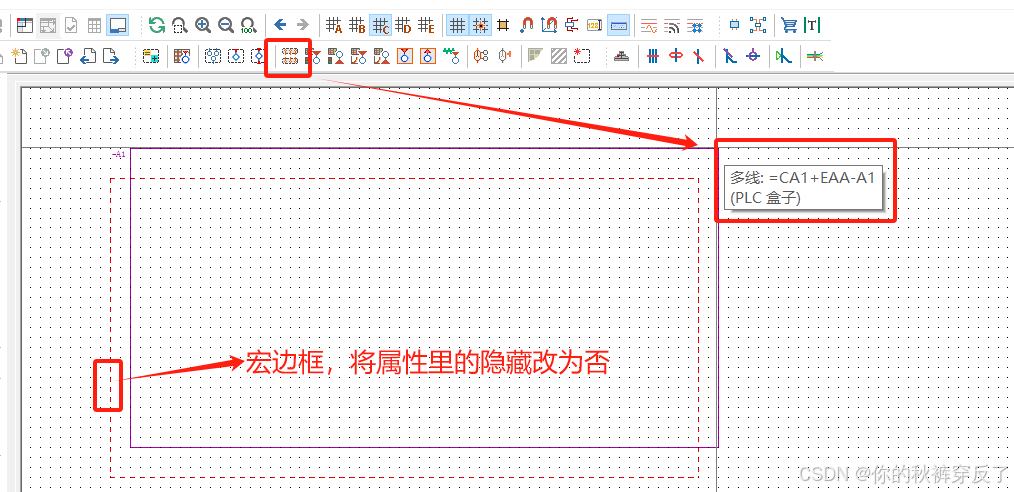

1. 插入【宏边框】和【PLC盒子】

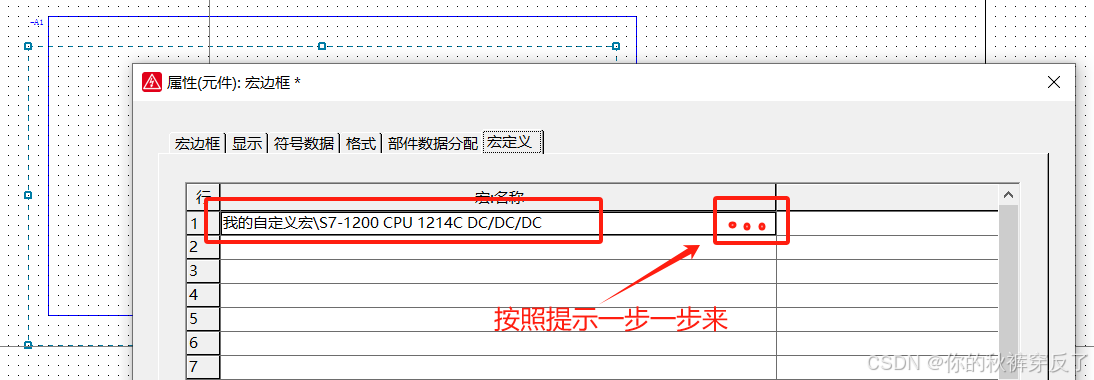

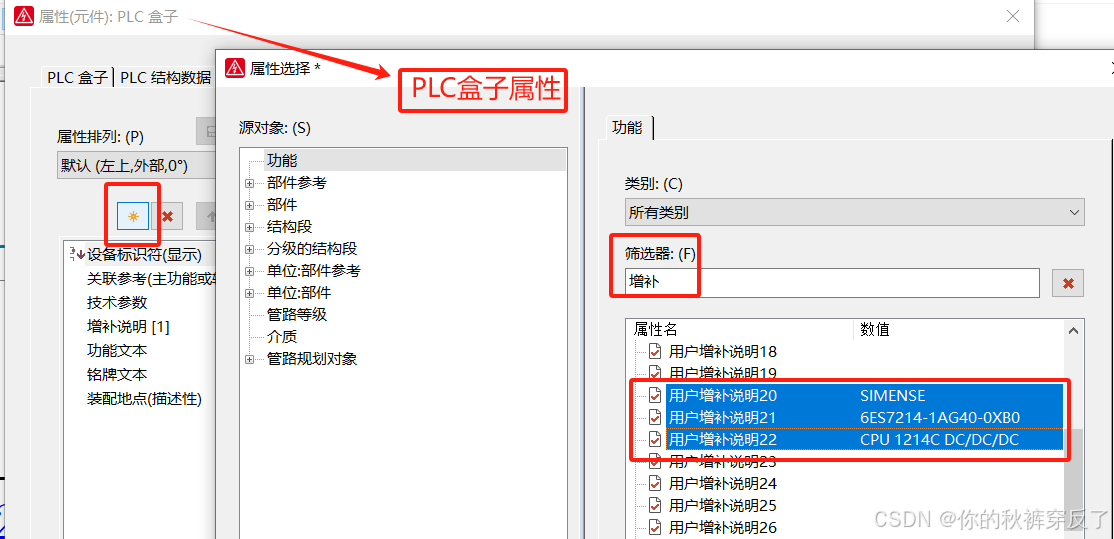

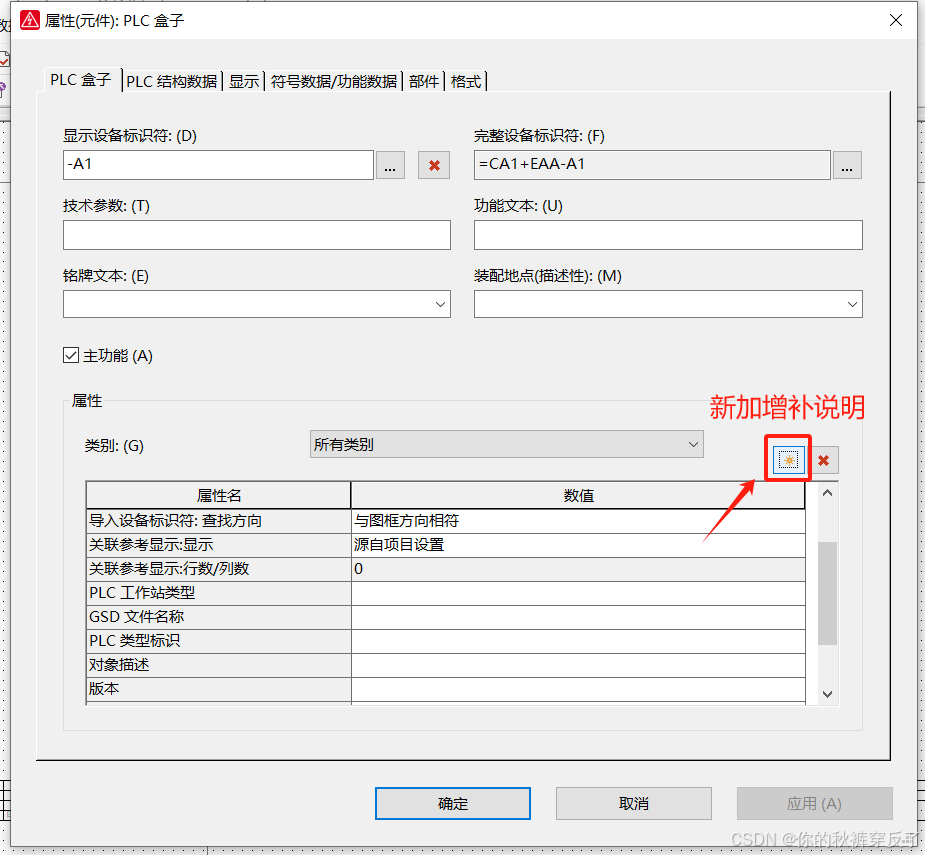

2. PLC盒子属性

3. 宏边框属性

三， 绘制

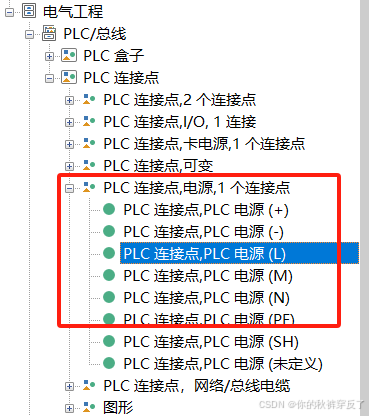

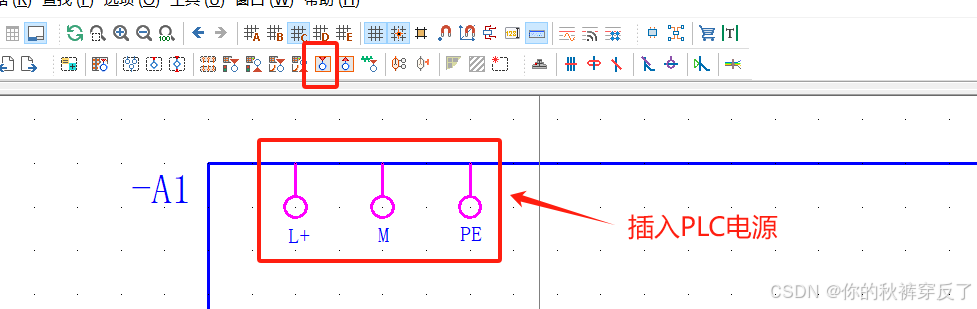

1.插入电源。注意选项，有电源和卡电源。卡电源是专门为 PLC 的各种扩展卡（如数字量输入 / 输出卡、模拟量输入 / 输出卡等）提供电能的

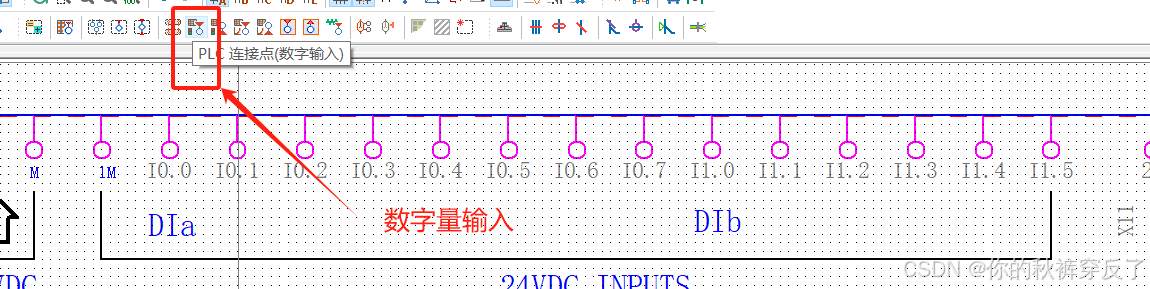

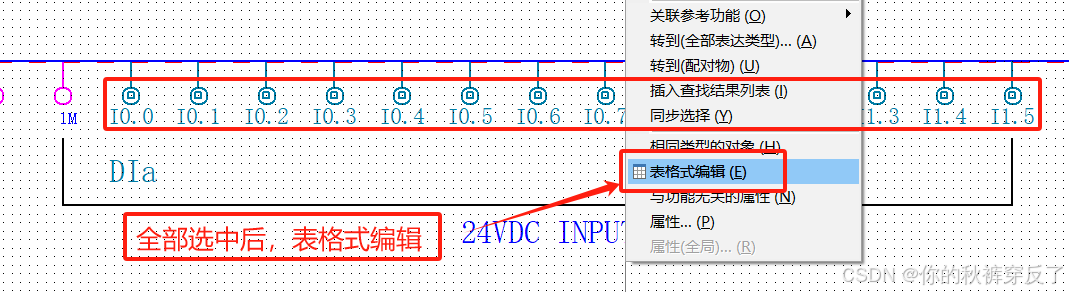

2. 数字量输入

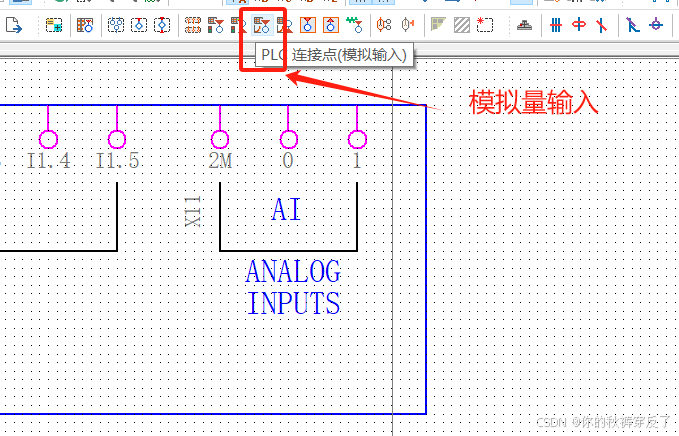

3. 模拟量输入

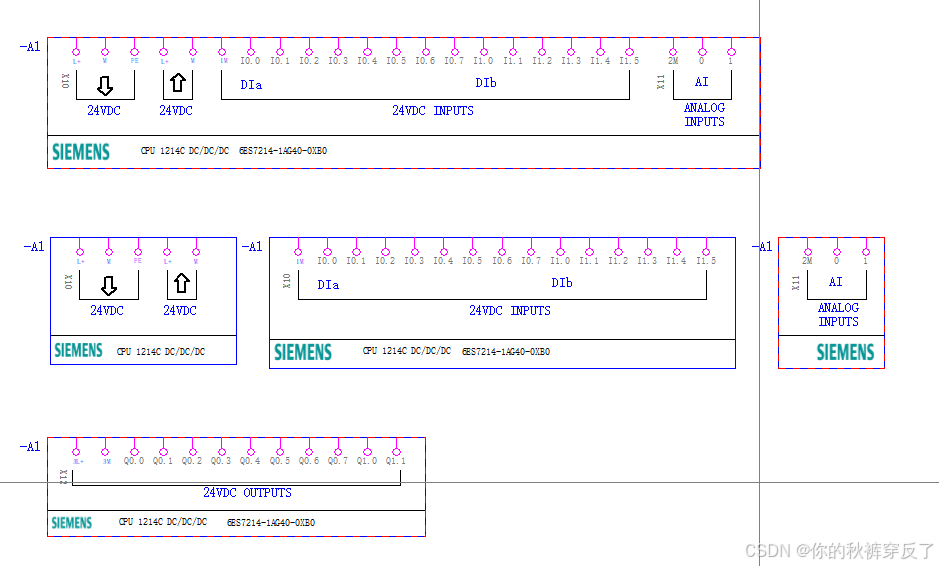

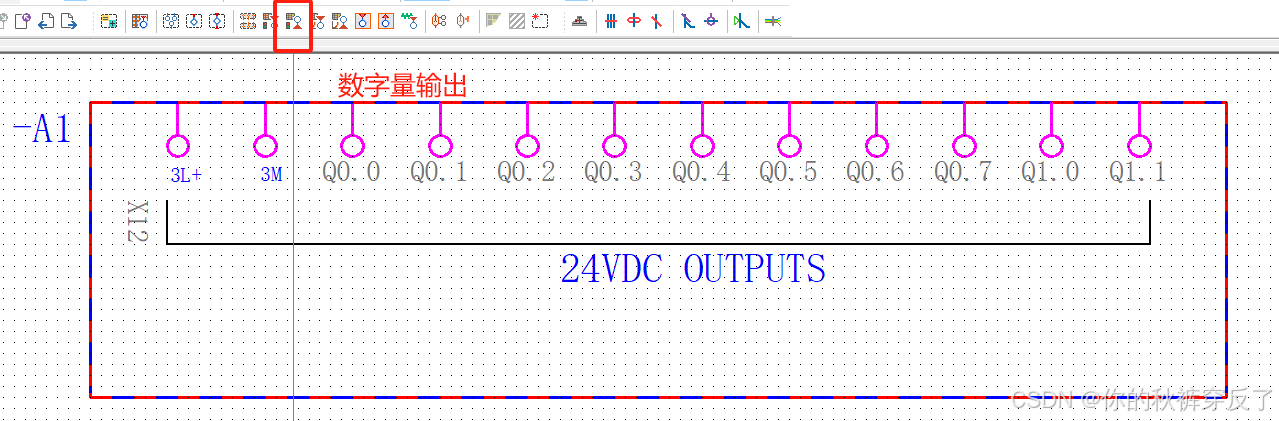

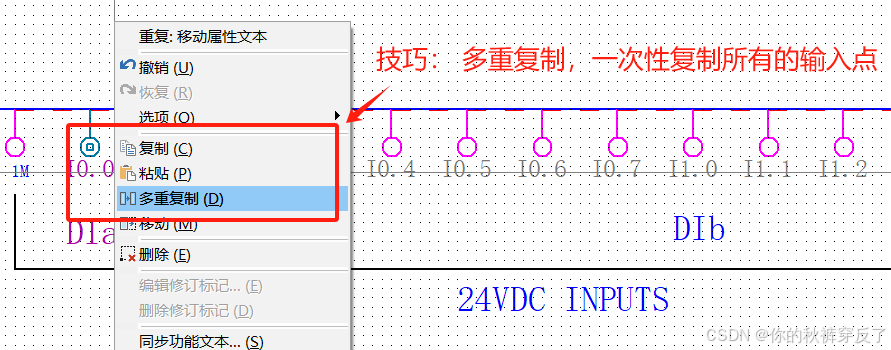

4. 数字量输出。实际应用中，不会整个的插入PLC宏，会造成画图的不方便。一般都是分成了几个部分，比如将PLC分成【电源】-【数字来输入】--【数字量输出】--【模拟量输入输出】。下图，PLC盒子和宏边框，都是复制的。

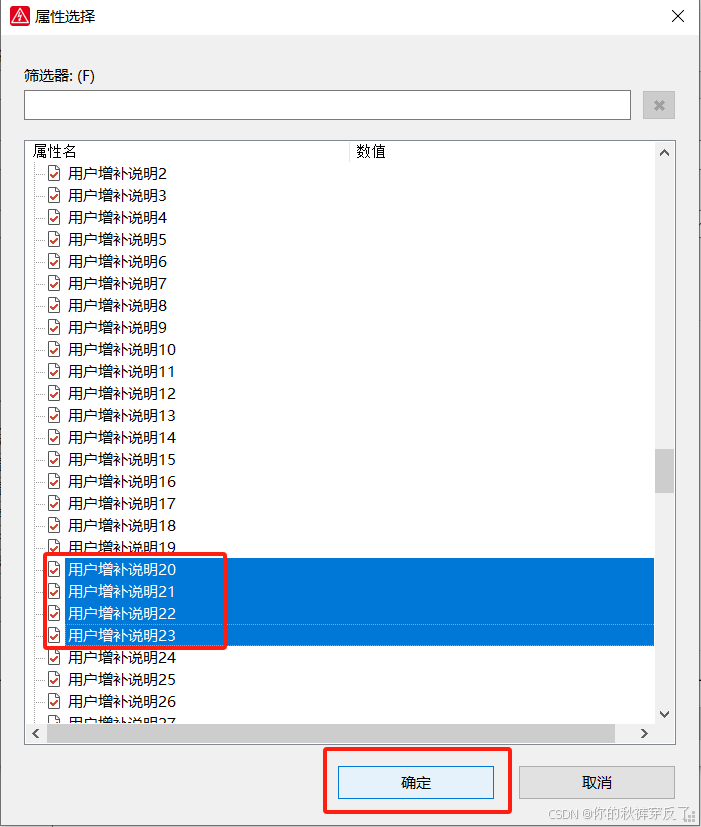

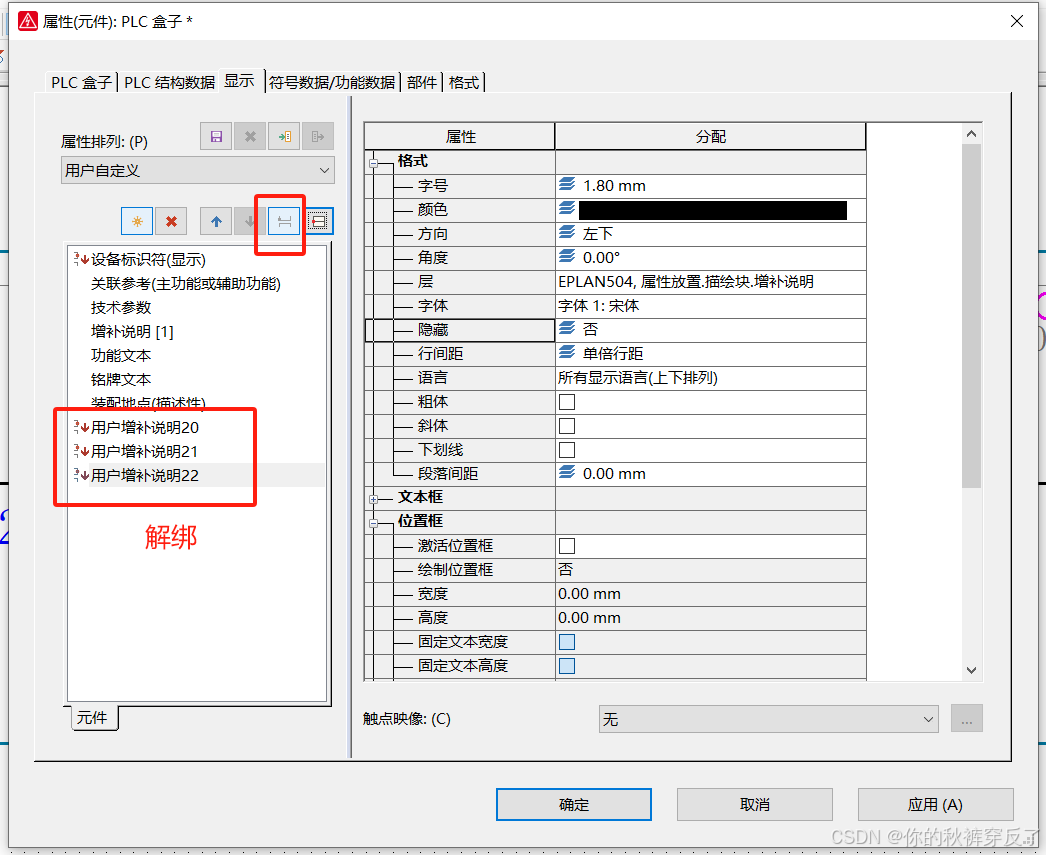

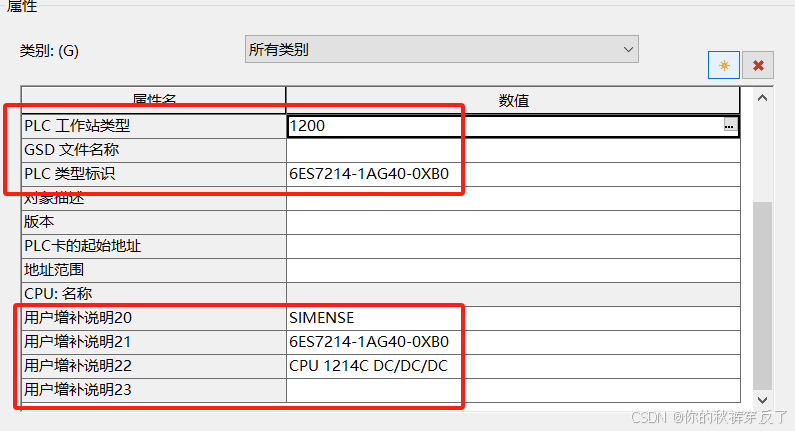

5. 将增补说明显示在PLC上

6.将宏细分，分别生成变量ABCDE
