关于G120变频器学习的总结

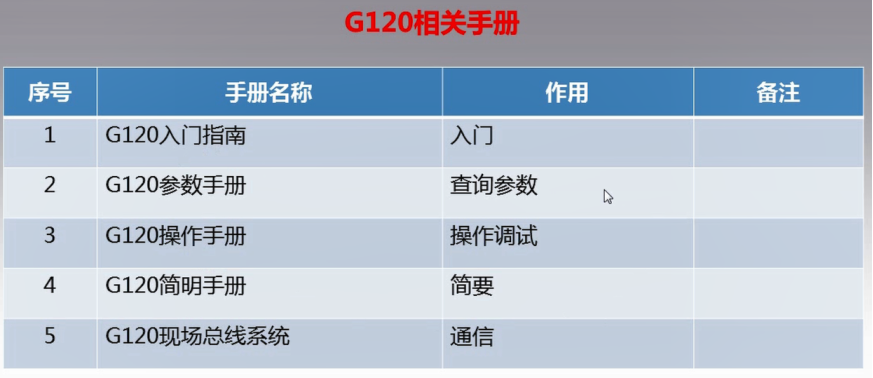

一 官方文档下载

二 G120的组成，首先你得认识他

• 控制单元（CU）‌
  负责变频器的逻辑控制和通信功能，支持多种现场总线协议（如Profinet、Modbus等）与上层控制系统交互，同时具备电机参数设置、运行监控等功能。不同型号的CU（如CU230、CU240、CU250S-2）适用于不同应用场景，例如：

  • CU230P-2：专为风机、水泵等负载设计；
  • CU250S-2：支持编码器连接和高阶安全功能。

• ‌功率模块（PM）‌
  承担电能转换功能，将输入电源整流后逆变为电机所需的变频电压。主要型号包括：

  • PM240-2：内置制动单元，需外接制动电阻；
  • PM250：支持能量回馈电网，节能效果显著。
• ‌操作面板（如IOP，选配）‌
  用于本地参数设置和状态显示，但非必需组件。

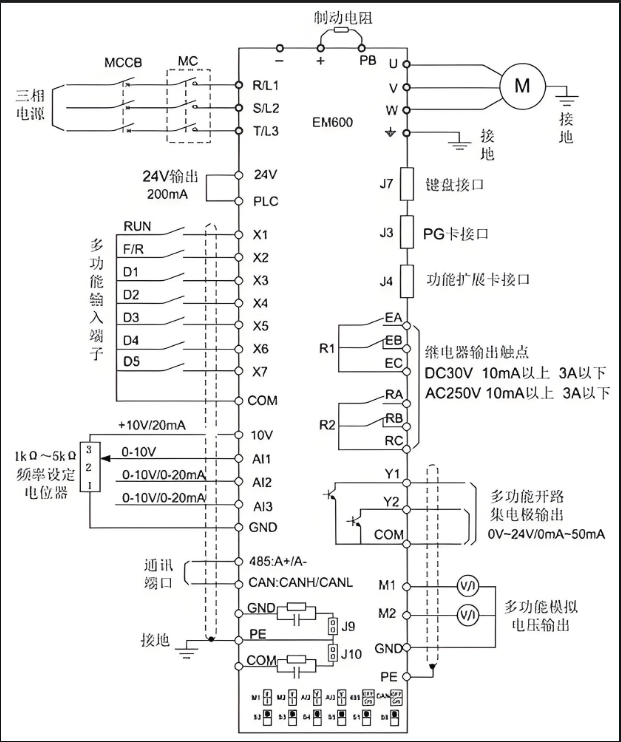

三 接线，几乎所有的变频器，都会由如下共同点

1. 多功能输入端子，DI1-DI5,控制这些端子，可以实现使能（启停），正反转，多段速

2. 模拟量输入，可以使用模拟量来控制转速

3. 模拟量输出，可以反馈电流，频率等

4. 继电器（晶体管）输出端子，比如可以反馈报警信号

5. 电机参数需要设置

四  怎么学习

1. 多功能输入端子，每个端子都是多功能得，所以得定义，参数是哪些？

2. 我用模拟量控制，那么是0-10v, 还是0/4-20ma呢？有的变频器可能会有多个模拟量输入，那哪个作为主控呢？

3. 所以说，所有得端子，都需要去设置。这时候，就要学会看手册了。当然，我一般会联系供货商或者官方客服。

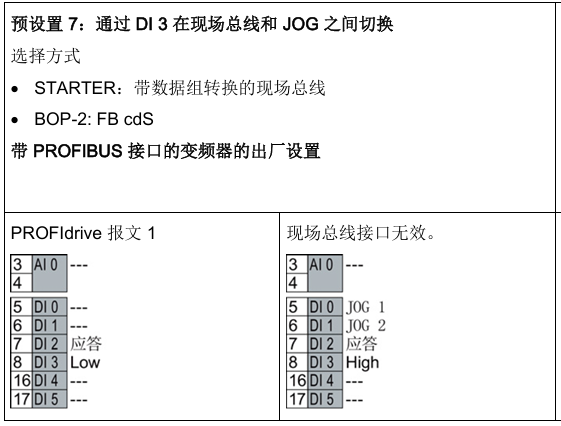

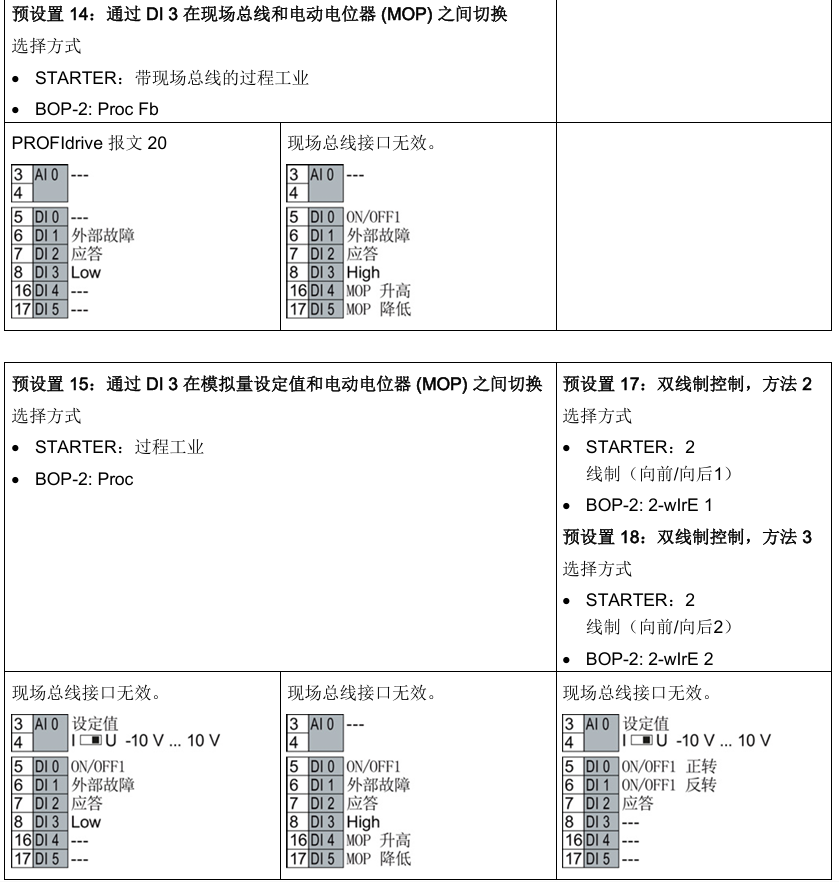

五 宏（参数集？）

上面说了，很多端子都需要去定义，其实我仅仅只是想简单正反转一下啊。不想那么麻烦。西门子为了大家使用方便，把一些常用的功能，设置成了宏。只有选择了这个宏，所有的参数就都自动设置好了。 ABB变频器也有宏参数设置。

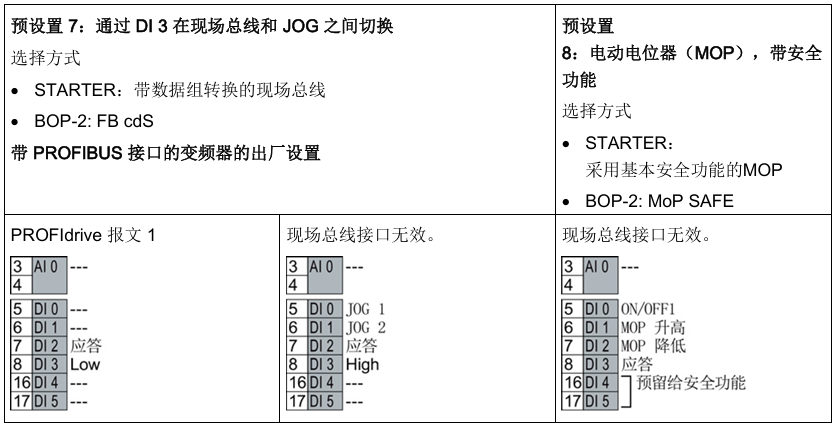

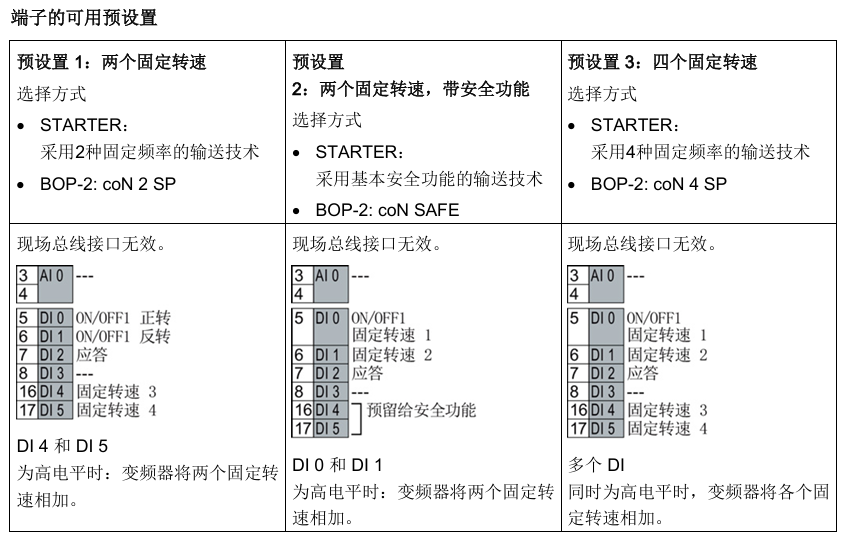

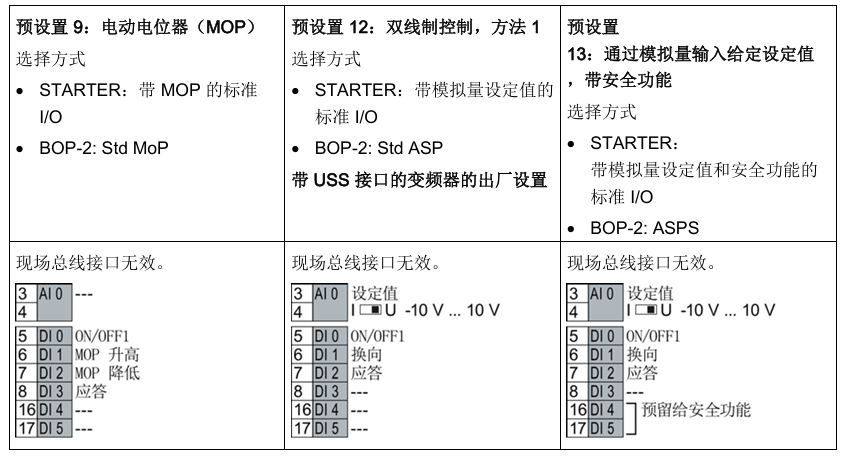

1. 宏参数 P0015

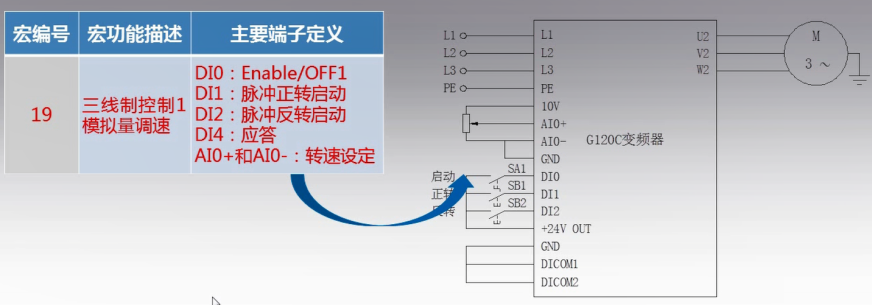

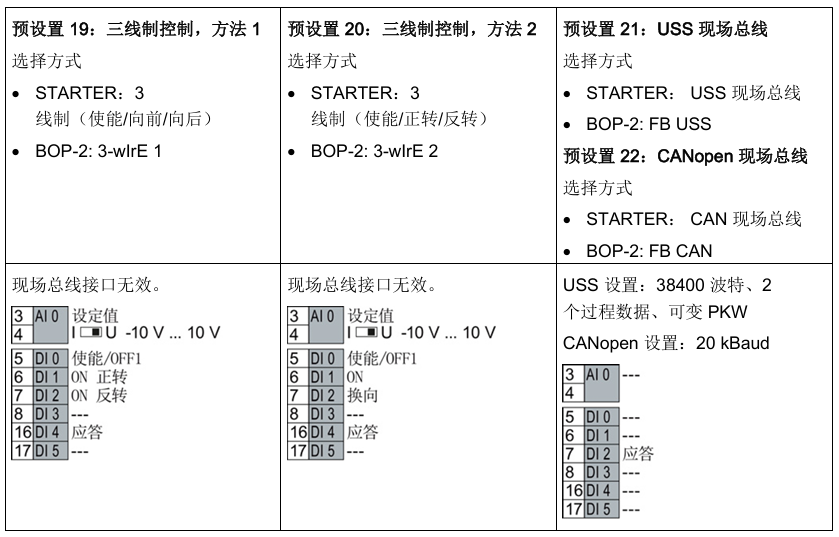

2. 举例。对照上面的宏设置19.完全吻合。

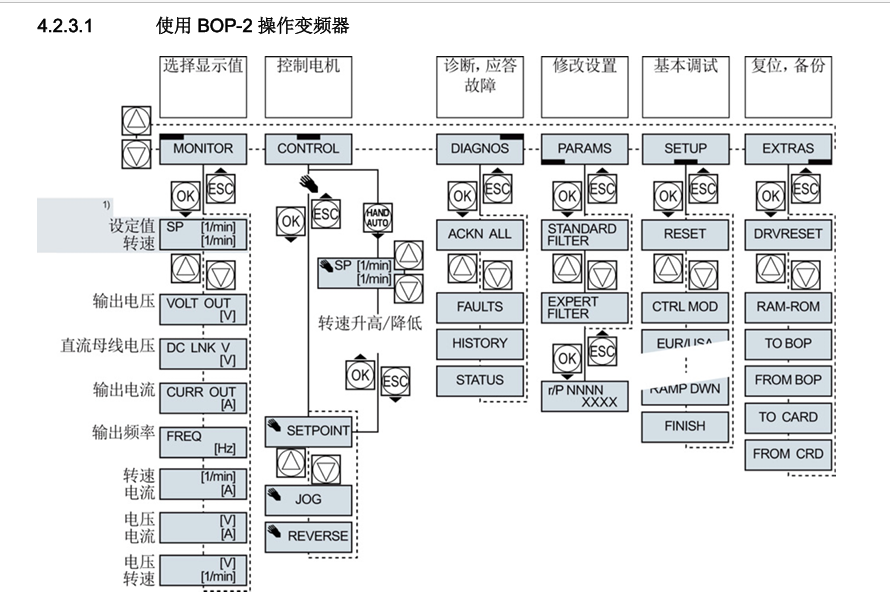

六 利用面板进行操作

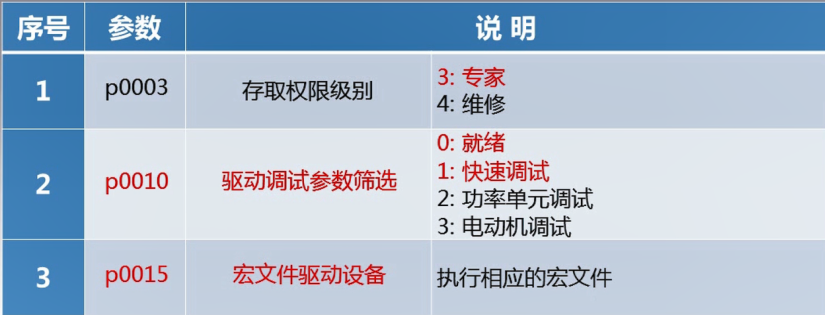

注意： 需要将P0003调整至专家级，这样我们的权限更高。P0010,必须先调成1，才能修改参数。修改完成后，将P0010修改成0.这样变频器才能运行。

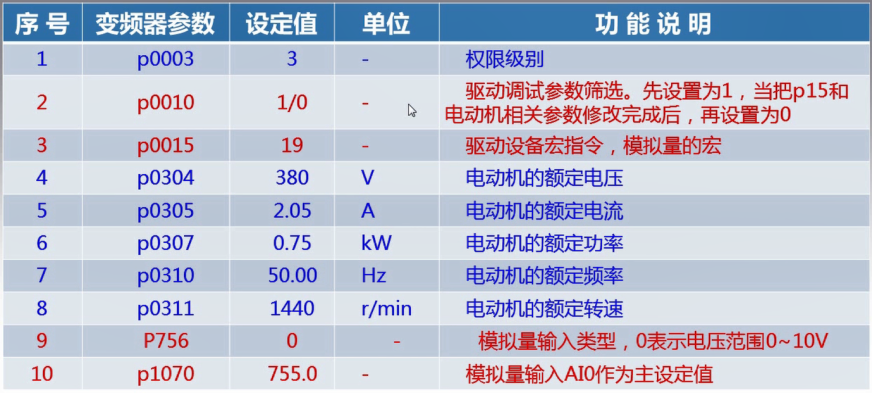

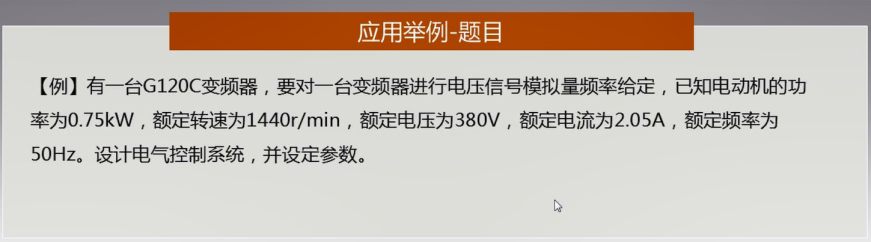

七 使用博途软件来设置G120参数,现在要求设置如下参数

1. 一般我们会安装StartDrive来设置参数

2. 电脑安装好StartDrive后，直接使用电脑网口和G120的网口连接，找到变频器

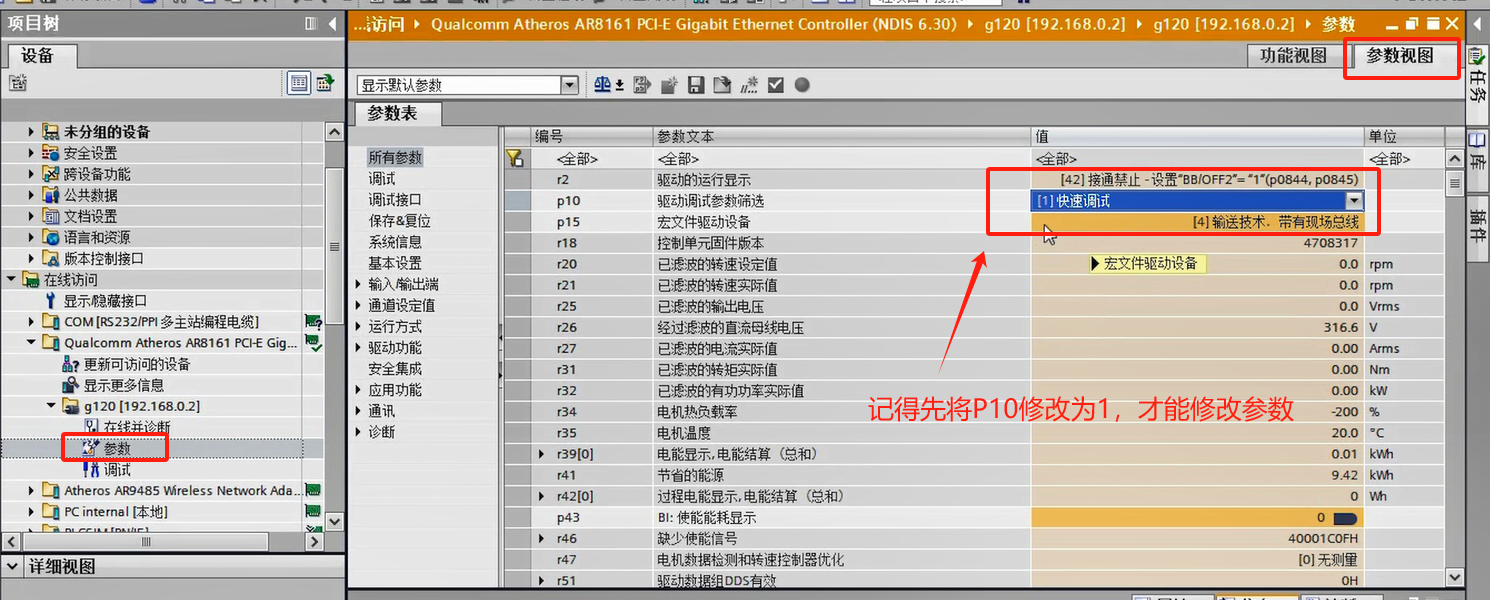

3. 更改P10为1，才可以更改其他参数。注意修改完成后，需要将P10设置成0.

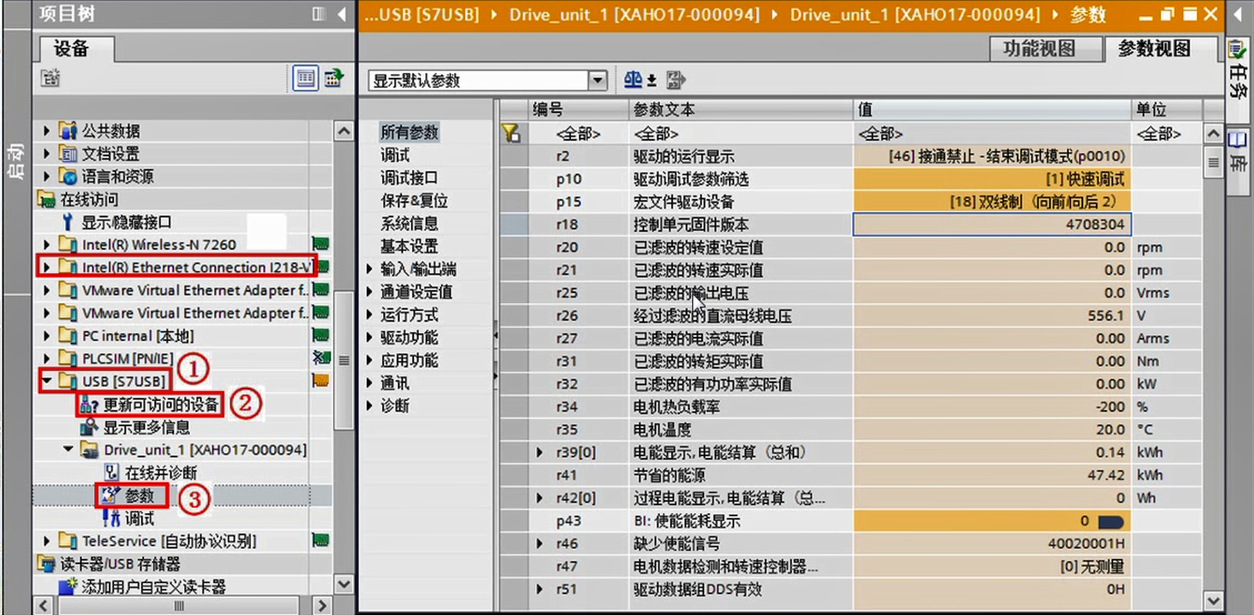

4. 使用USB来修改参数

5.设置变频器的IP和名称，如果不能修改，可以恢复出厂值

八 实操

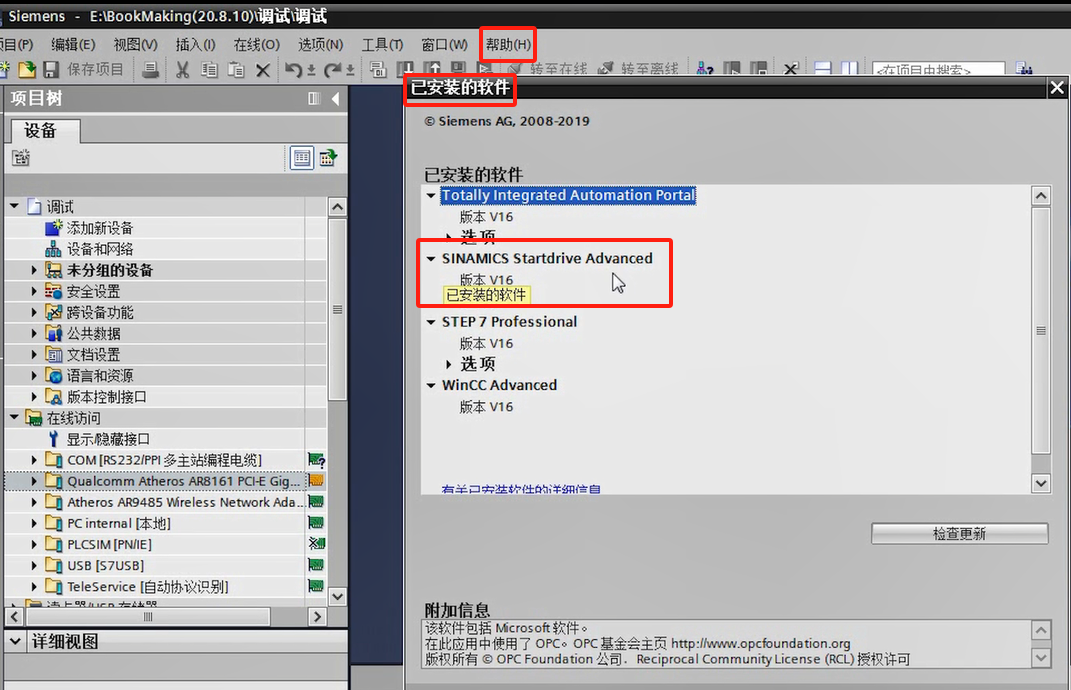

1. 查看电脑是否安装了StartDrive软件

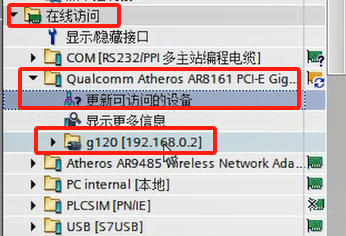

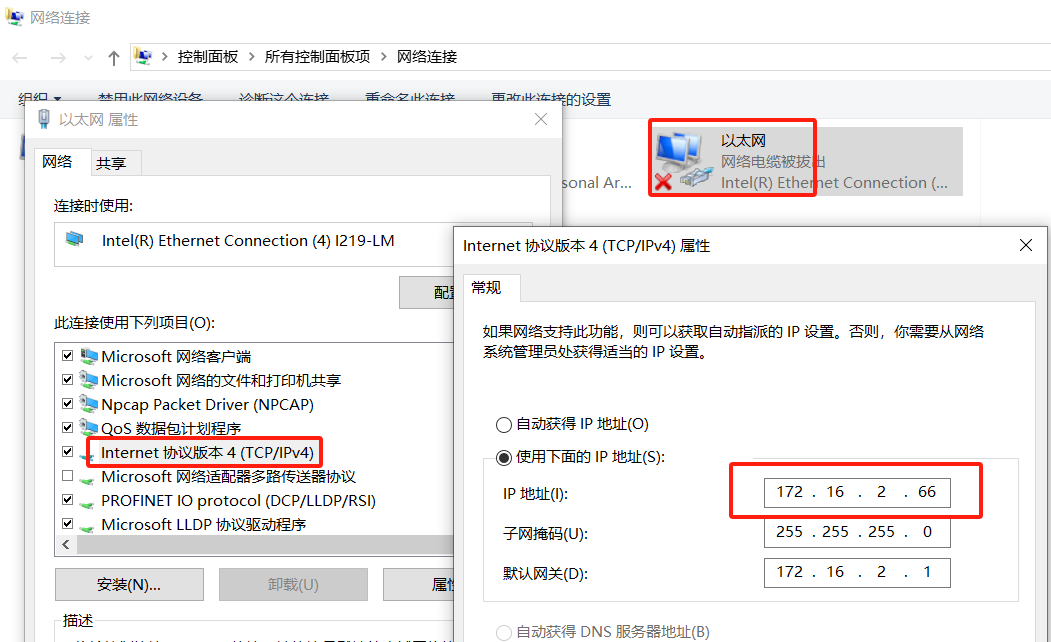

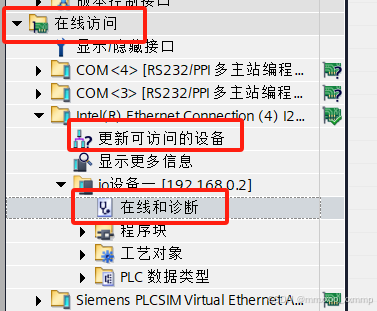

2. 找到变频器，查看本地IP地址，是否同一网段。将二者修改成同一网段

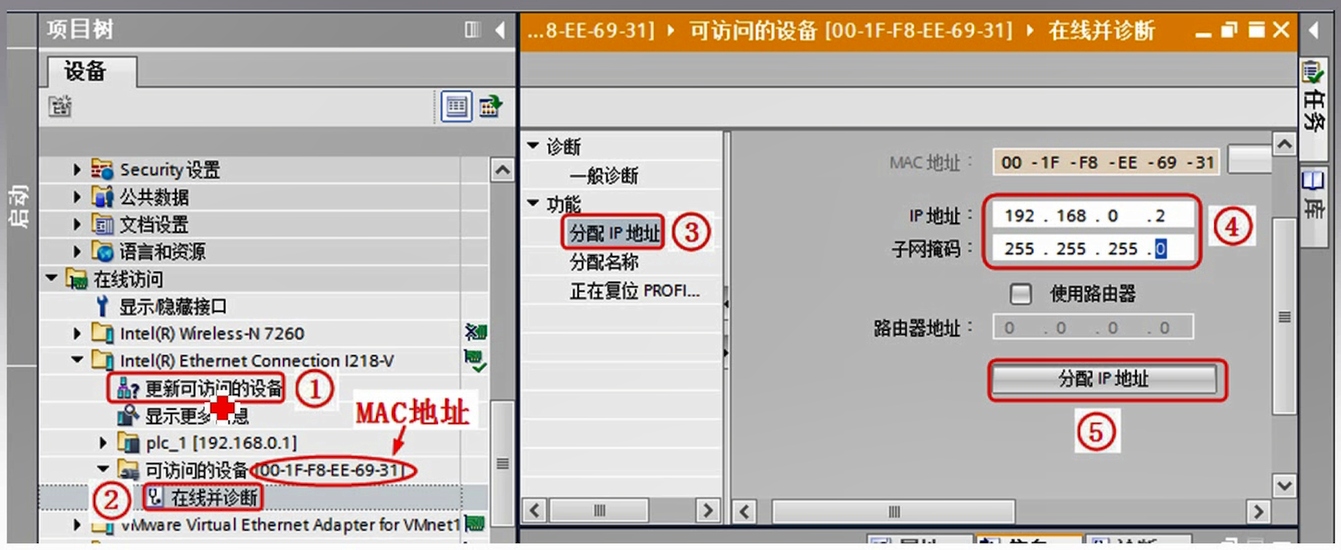

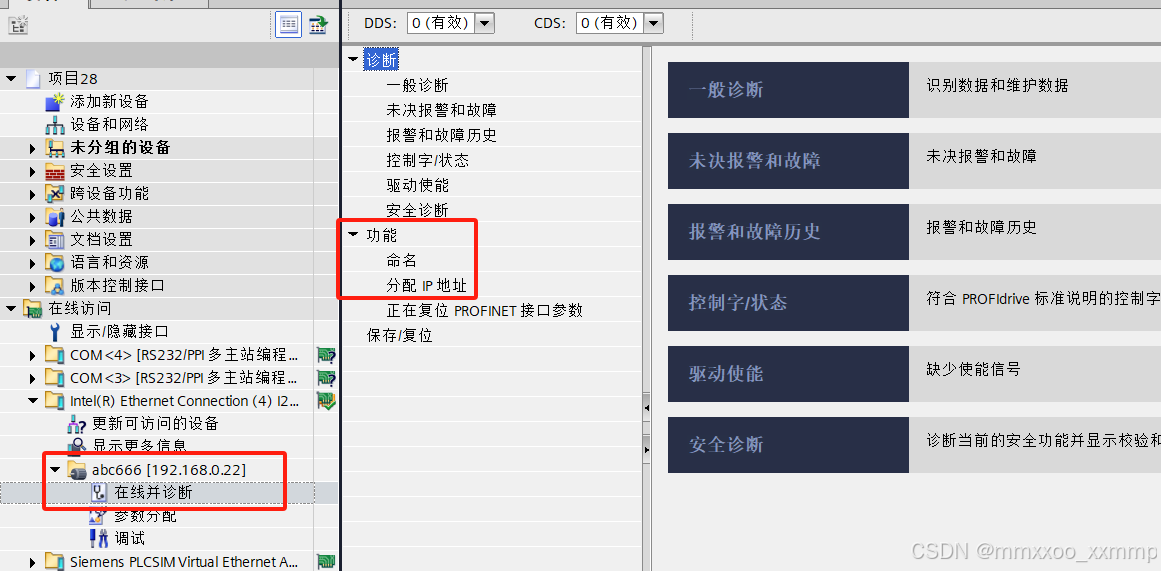

3. 分配IP和名称

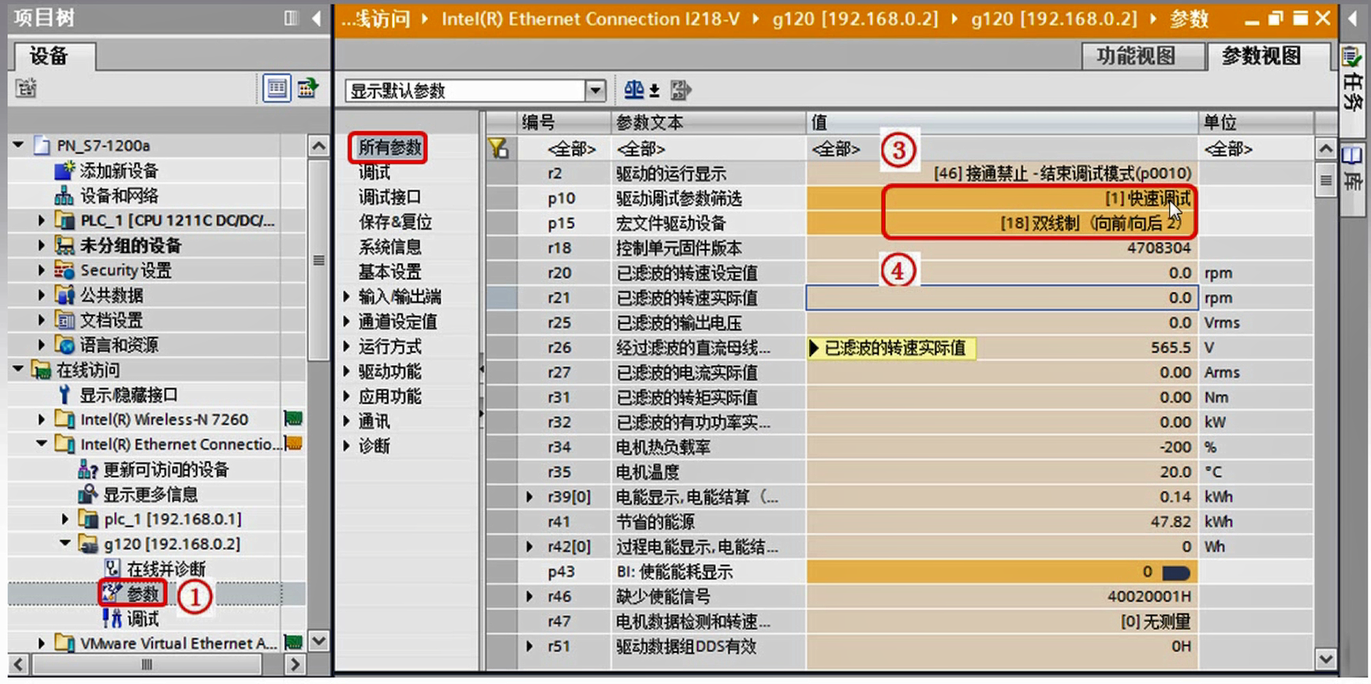

4. 修改参数，这时参数只是写到变频器的RAM里了

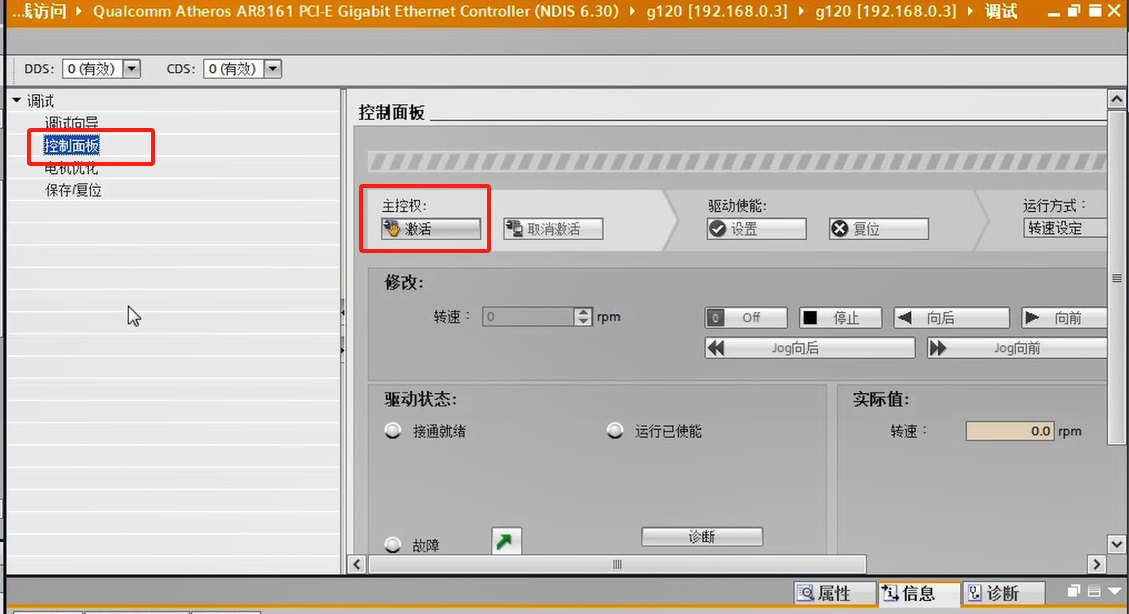

5. 保存参数

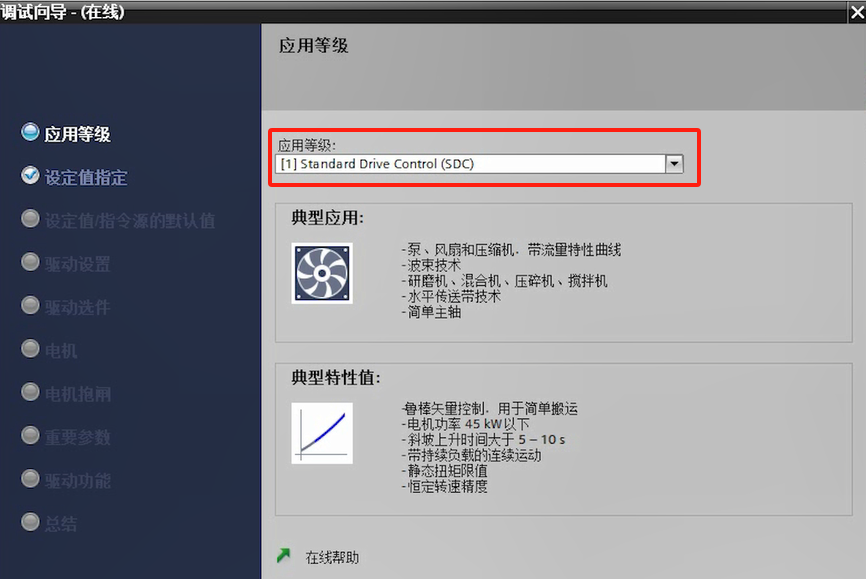

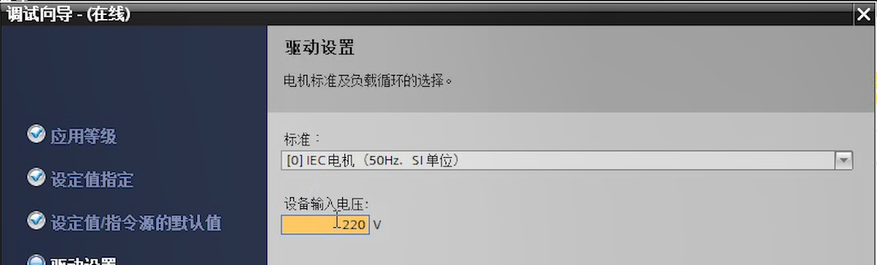

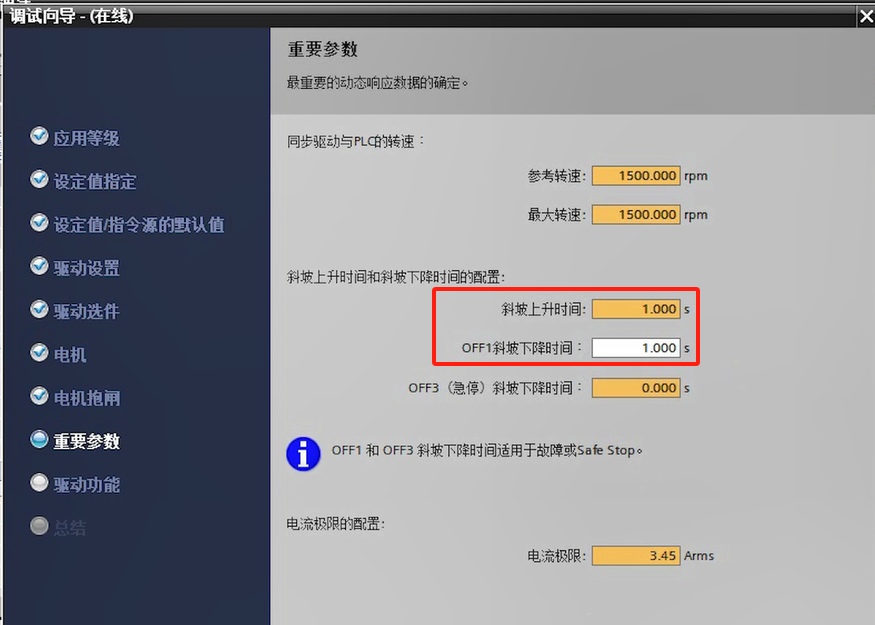

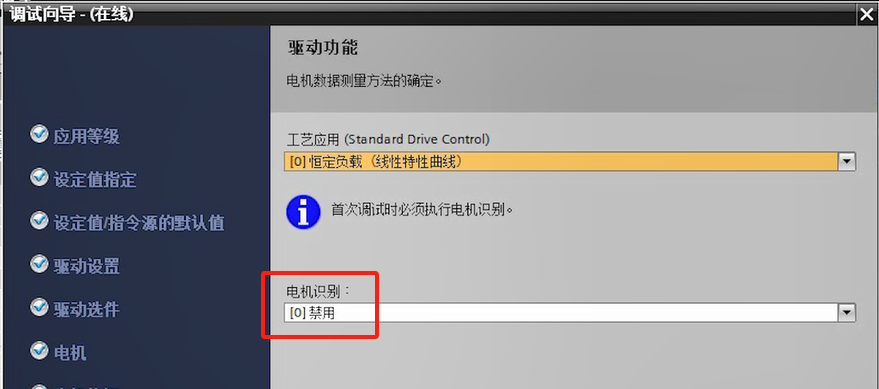

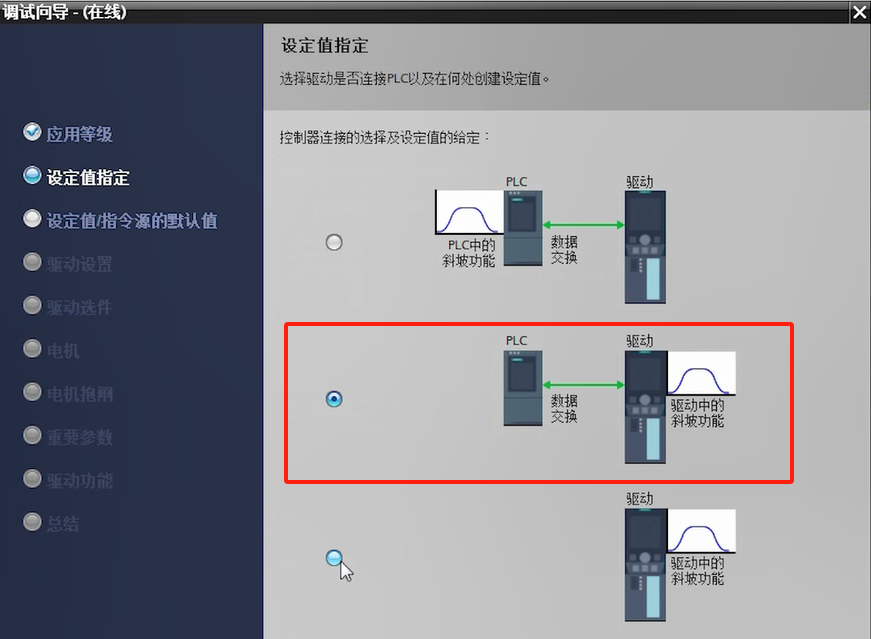

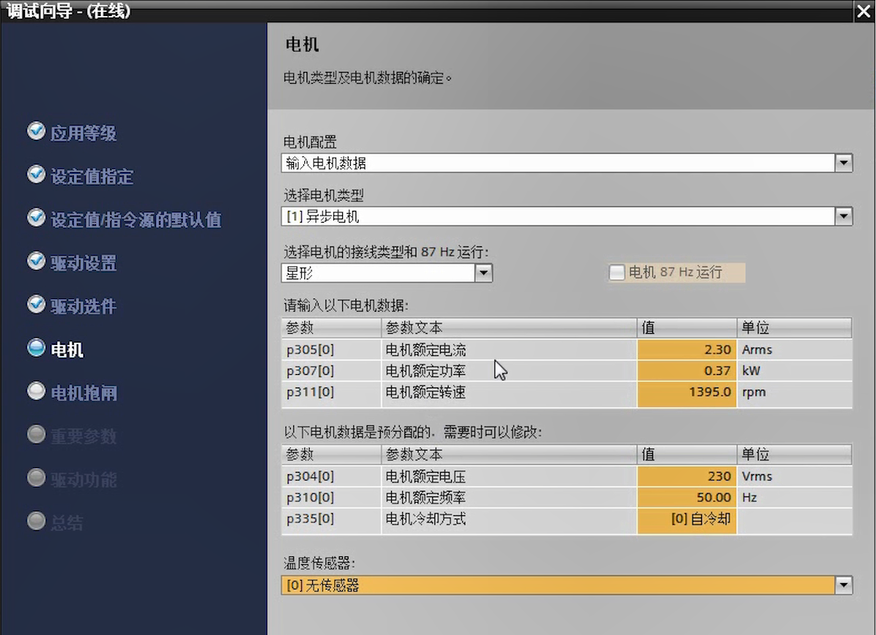

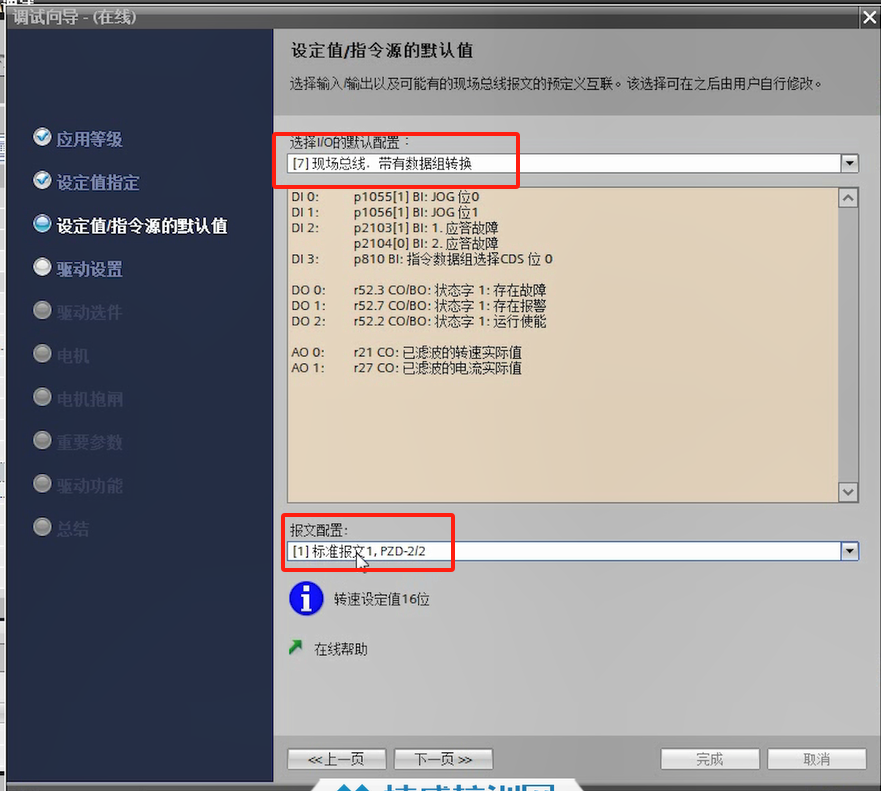

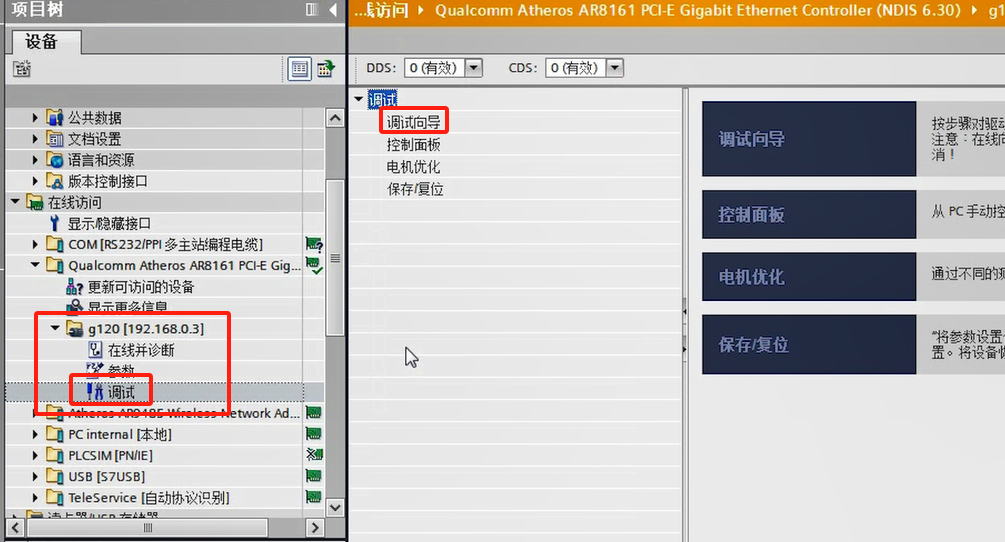

九 使用向导调试G120
