200smart 模拟量转换库的建立

一 模拟量输入

1. 公式

当前工程值 = （工程量上限 - 工程量下限）* （通道值 - 模拟量下限） /  （模拟量上限- 模拟量下限） +  工程量下限。

如 工程量上限10BAR, 下限0.   4-20ma。 模拟量上限27648，下限5530. 通道值，比如AM06接收到的12000（int）.

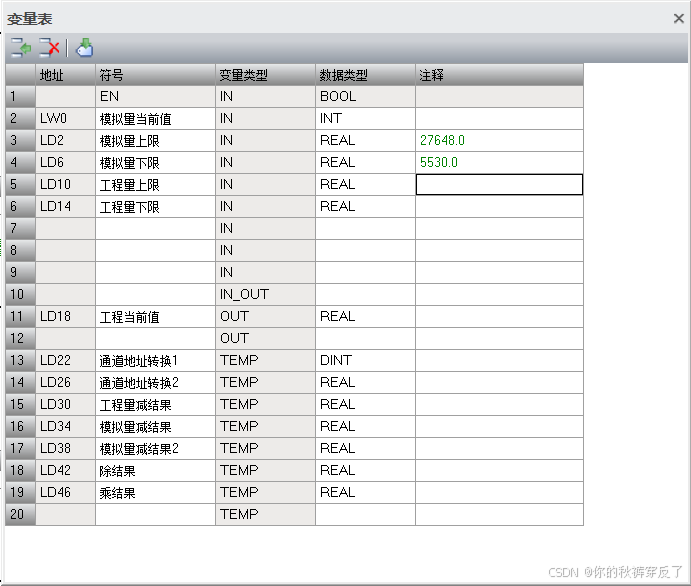

2. 建立变量表

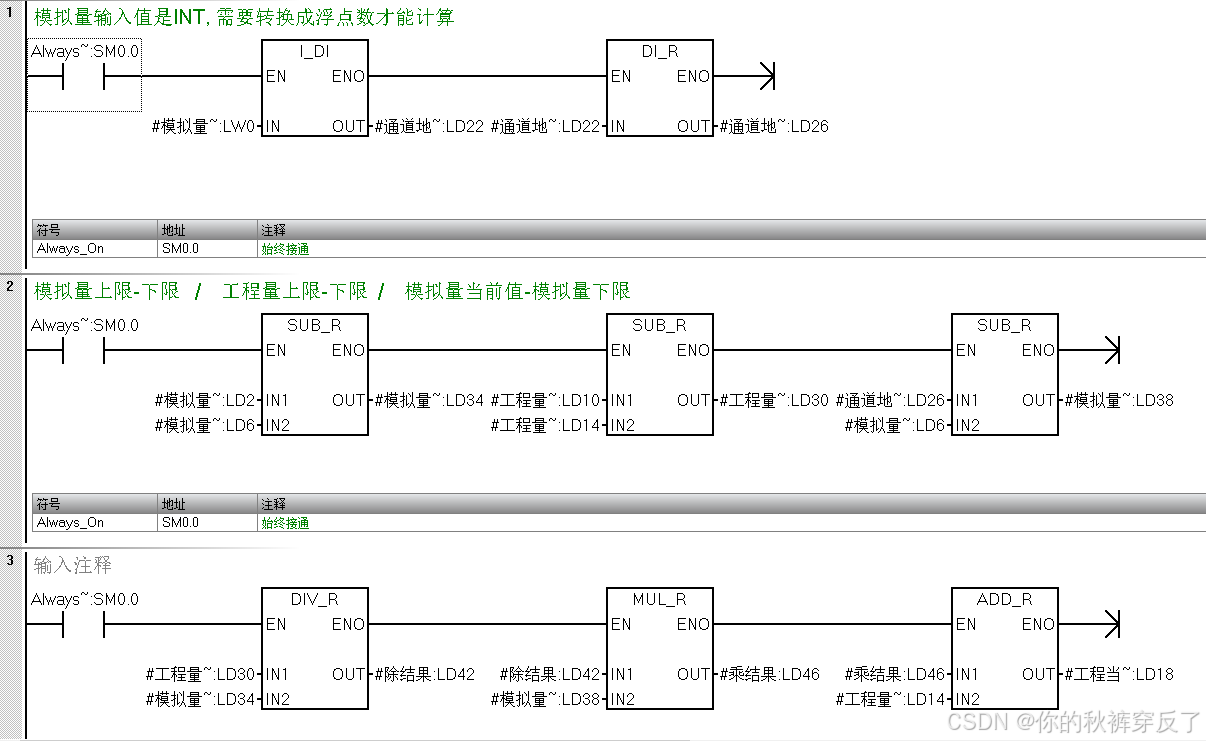

3. 程序编写

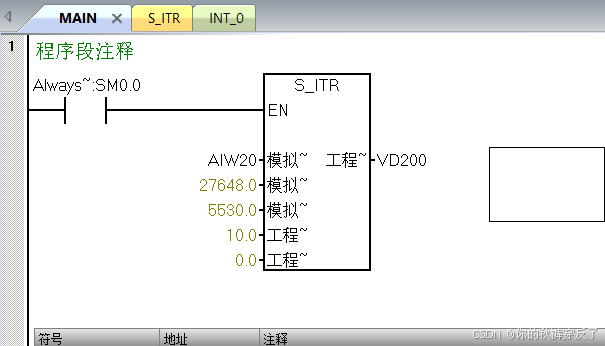

4. 程序调用

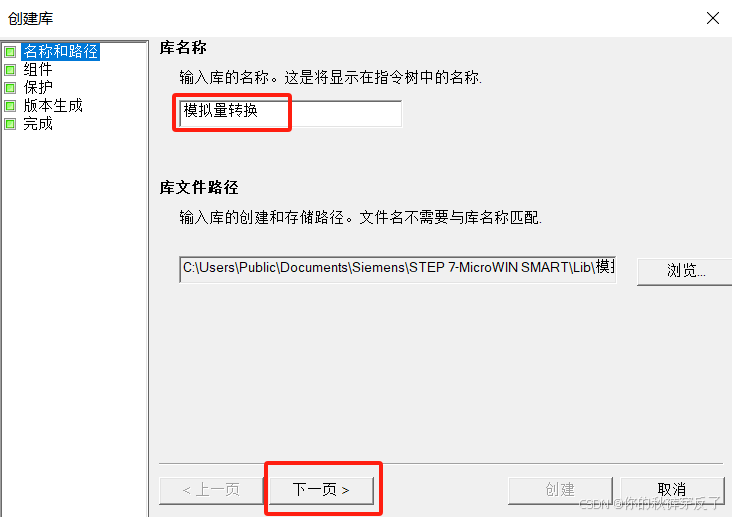

5. 创建库文件（不断进行下一步，最后刷新库）

二 模拟量输出

1. 公式

模拟量当前值 =（工程值 - 工程量下限）*（模拟量上限 - 模拟量下限）/ （工程量上限 - 工程量下限）+ 模拟量下限

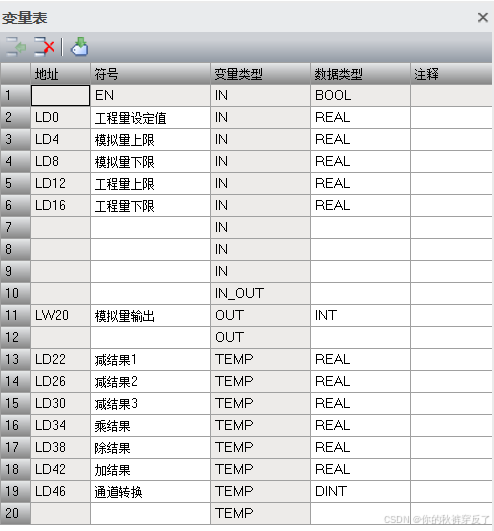

2. 建立变量表

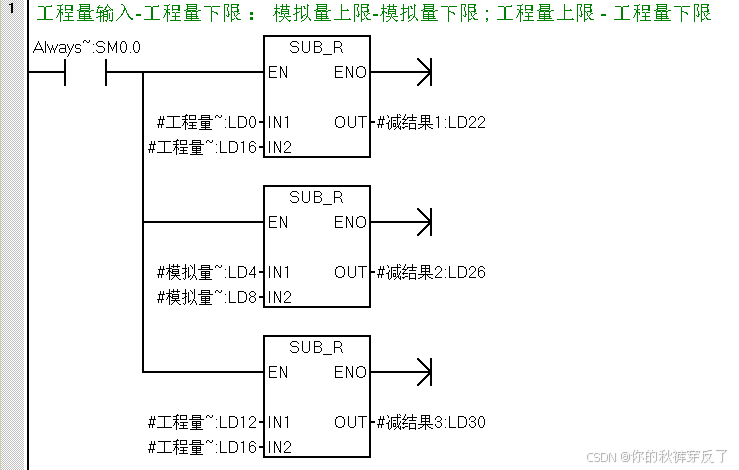

3. 程序

4. 库的建立，参考上面
