WLAN MAC子层PCF机制

概述

1. PCF（点协调功能）是一个在DCF之上实现的替代接入方式，由中央轮询主机(点协调者)的轮询组成，属于节点（站点）间信道无竞争方法；

• PCF通过集中式控制，由点协调器轮询所有站点来决应当前哪一个站点有权发送数据；
• 点协调者在发布轮询时使用PIFS，由于PIFS小于DIFS，所以点协调者能够优先获得媒体访问权

2. IEEE802 .11允许PCF和DCF机制共存。

• 为了实现两种协议共存的方法则是通过引入超帧(SuperFrame)的概念

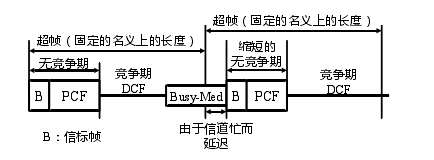

超帧

1. 超帧是一个逻辑概念而非实际的帧，它表示一段时间内媒体上的业务；

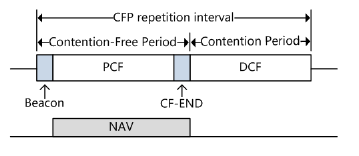

2. 超帧中包含两部分无竞争期(ContentionFreePeriod，CFP)和竞争期(ContentionPeriod，CP)。

• CFP采用PCF机制控制BSS内帧的传输；
• CP使用DCF控制BSS内帧的传输；
• 两者交替控制媒体，从而达到DCF和PCF共存的目的。


超帧工作流程

（1）超帧中的CFP是以信标(Beacon)开始，信标结束后为PCF机制开始。

• CFP的时间长度由PC（中央轮询主机）决定；
• 所有BSS中的主机(除PC外)在CFP的开始时刻设置NAV；
• 在NAV期间(即CFP期间)阻止未被轮询的主机占有媒质，有效地防止碰撞。

（2）CFP开始时，PC（中央轮询主机）检测媒质：

• 若媒体空闲时间达到PIFS，则发送一个信标帧。

（3） 等待一个SIFS后，PC（中央轮询主机）可以传输如下数据帧：

• DATA，CF-POLL，DATA+CF-POLL，CF-END， CP-POLL用于轮询，CP-END用于宣告CFP的结束；
• 在CFP轻负载的情况下，PC（中央轮询主机）可以缩短CFP，并通过CF-End或CF-End+Ack控制帧把剩余的带宽提供给基于竞争的DCF。

（4）在DCF期间，节点间可以竞争信道：

• 若信道空闲时，会等待一个帧间间隔（比如DIFS），帧间间隔越小，节点占据信道，优先发送报文的几率越高；
• 若一个帧间间隔内，信道仍然空闲，启动随机退避机制，开启随机退避定时器，避免同一时间节点报文发送碰撞；
• 若随机退避定时器倒数为0时，节点立即发送数据帧，数据帧中duration字段记录节点占用信道的时间，其他站点收到报文（广播）之后，更新NAV，NAV为0前，不允许发送任何报文；
• 若节点发送过程中未监听到其他站点的报文，即没有遇到其他节点的报文碰撞，否则终止报文发送，重新监听信道，等信道空闲时再尝试发送报文。

CFP工作原理

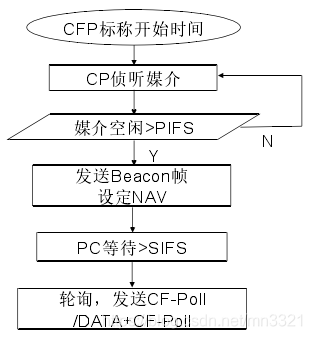

（1）在每个CFP的标称（Beacon）时间开始时刻，PC将侦听媒介（信道）。
（2）当PC检测出信道空闲，并且持续空闲时间达到PIFS后，PC发送一个包含CF参数集信息的信标（Beacon）帧。

• 信标帧中duration字段中记录PC占用信道的时间
• 信标帧中address等字段记录目的站点

（3）发出初始化CFP的信标帧之后，PC至少等待一个SIFS， 然后根据情况发送数据帧或轮询帧。

（4）BSS中的STA从PC接收到正确的帧后，此时如果站点存在数据要发送，STA等待短帧帧间间隔SIFS后，可以发送数据应答帧。

（5）PC在每个CFP结束时发送CF-End帧或CF-End+ACK 帧。

• 任何一个接收到CF-End/ CF-End+ACK的STA复位其NAV（NAV置为0），以便顺利进入CP内；
• CF可以提前结束，但是站点NAV只更新比自己大的duration字段数据，为了提高信道利用率，任何一个接收到CF-End/ CF-End+ACK的STA复位其NAV（NAV置为0）

CFP工作实例

1. PC轮询获取站点数据（单向）：CF-Poll一> STA Data一>CF-ACK工作流程


• （1）AP（PC）发送Beacon报文，利用其中的duration字段，将所有节点设置成NAV状态；
• （2）间隔SIFS后信道仍然空闲，AP本地没有发往节点STA1的缓存数据，故AP直接发送CF-Poll轮询报文，让节点STA1有数据时，上报数据；
• （3）节点STA1收到CF-Poll轮询报文后，知道可以上报数据，当间隔SIFS后信道仍然空闲，节点STA1发送DATA给AP；
• （4）AP收到节点STA1发送的DATA后，会产生一个应答报文，间隔SIFS后信道仍然空闲，AP反馈CF-ACK给节点，从而结束一次传输轮询。

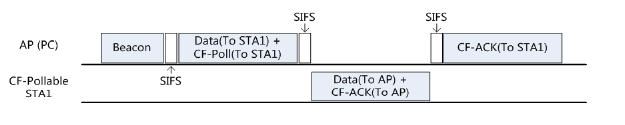

2. PC轮询发送/获取站点数据（双向）：CF DATA+CF-Poll一>STA Data+CF-ACK一>CF-ACK工作流程


• （1）AP（PC）发送Beacon报文，利用其中的duration字段，将所有节点设置成NAV状态；
• （2）间隔SIFS后信道仍然空闲，AP本地有发往节点STA1的缓存数据，故AP发送DATA以及CF-Poll轮询报文，让节点STA1有数据时，上报数据；
• （3）节点STA1收到DATA后，需要确认数据，发送应答报文（ACK）；收到CF-Poll轮询报文后，知道可以上报数据，当间隔SIFS后信道仍然空闲，节点STA1发送DATA+CF-ACK给AP（确认自身收到数据+反馈自身数据）；
• （4）AP收到节点STA1发送的DATA后，会产生一个应答报文，间隔SIFS后信道仍然空闲，AP反馈CF-ACK给节点，从而结束一次传输轮询。

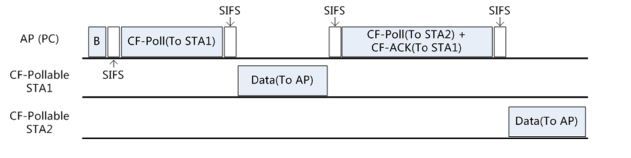

4. PC轮询获取多个站点数据（双向）：CF-Poll一>STA Data一>CF-Poll+CF-ACK一> CF Data工作流程


• （1）AP（PC）发送Beacon报文，利用其中的duration字段，将所有节点设置成NAV状态；
• （2）间隔SIFS后信道仍然空闲，AP本地没有发往节点STA1的缓存数据，故AP直接发送CF-Poll轮询报文，让节点STA1有数据时，上报数据；
• （3）节点STA1收到CF-Poll轮询报文后，知道可以上报数据，当间隔SIFS后信道仍然空闲，节点STA1发送DATA给AP；
• （4）AP收到节点STA1发送的DATA后，会产生一个应答报文，间隔SIFS后信道仍然空闲，AP反馈CF-Poll+CF-ACK给所有节点（STA1、STA2等），继续数据交互；（ACK用于确认当前节点STA1的发送的数据，CF-Poll是用来请求下一个节点STA2发送数据）
• （5）节点STA1收到CF-ACK报文后，明白与AP的会话结束；节点STA2收到CF-Poll轮询报文后，知道可以上报数据，当间隔SIFS后信道仍然空闲，节点STA2发送DATA给AP；
• （6）重复步骤（4）
