线性串联反馈式稳压电路原理分析

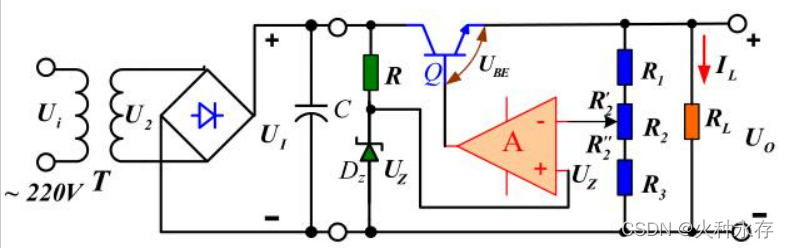

先从最基本的模型入手，如下图

根据运算放大器虚短和虚断的性质（这里假设了R2上半部分的阻值为R2‘，R2下半部分的阻值为R2’’）
Uz=UR2’’+UR3
UR1+UR2+UR3=Uo
联立可得Uo=（UR1+UR2+UR3）/（UR2’’+UR3）Uz
滑片在最上端时

滑片在最下端时

例（板子题一定要会做）


其实还有第（4）问的，但那小问和这个知识点关系不大（我还不会求 ）
（1）的解析直接给了，主要是一个重要结论

（2)A点的电位和V1一样=24V，又由理想运算放大器的虚断可知Vc=Vd=
6V，Vd对应450Ω，Vo对应900Ω，则VB=Vo=2Vc=12V，VE-2Vbe=VB，硅管取Vbe=0.7V，VE=12V+1.4V=13.4V，又由VA-Vce3=Vo，Vce3=24V-12V=12V
（3）电压的调节范围直接用分压关系就可求得Vd恒为6V，滑片在最上端时其占据的电阻为600Ω，而Vo占据的为900Ω，则Vo=1.56V=9V；同理滑片在最下端时占据的电阻为300Ω，则Vo=36V=18V
所以电压调整范围为9~18V
