6N6+6N1的反馈式并联稳压电路

电子管的反馈式稳压电路资料很少

这儿是一个计算设计过程：

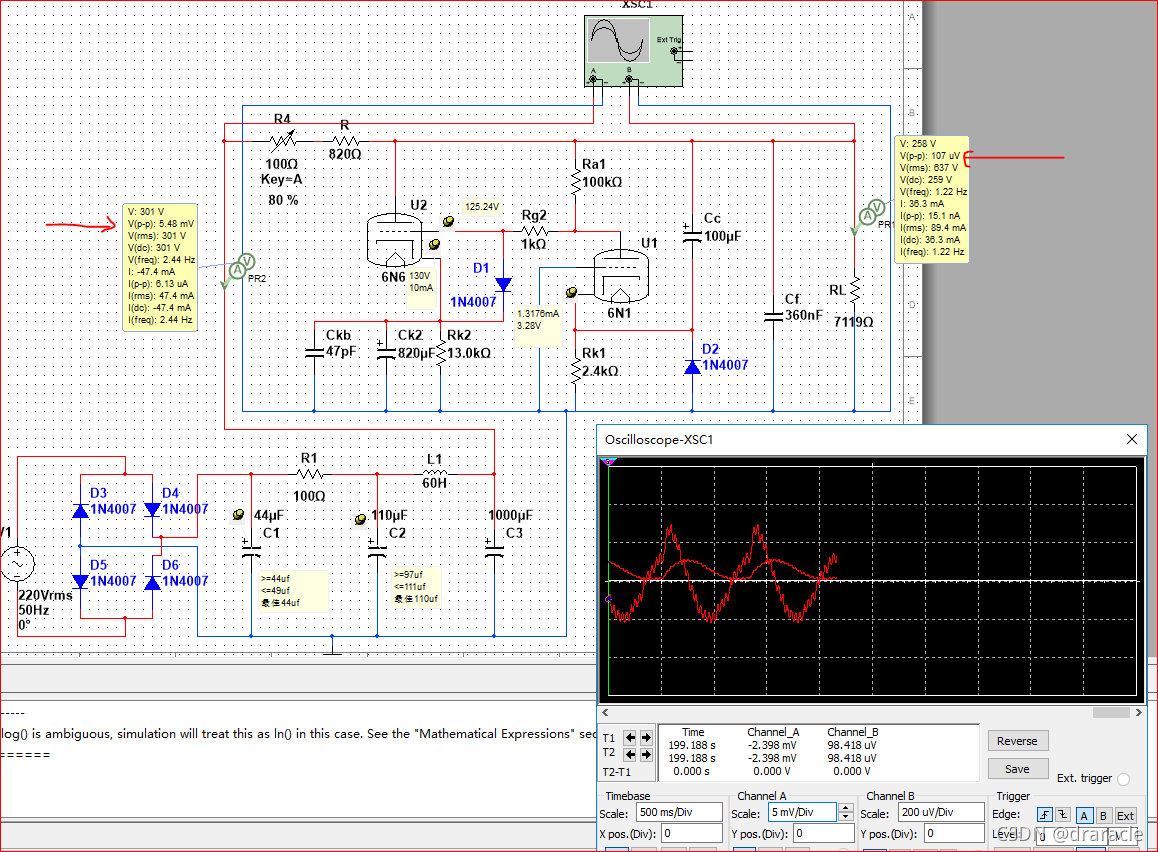

图如下：

这个电路大概能实现1mV以下的稳压效果，但是这个线路对输入的波纹很敏感，必须是有规律的类似于正弦波的波纹才能得到最佳的效果。如果输入的波纹不稳定，那么会导致输出的波形瞬时的极化。

这个电路的计算方式如下：

选用6N6作为稳压管，6N1作为电压放大管。

两级放大后的跨导放大为：gmT= gm * A

而输出阻抗近似为

Ro = 1/gmT

6N6的一些标准参数：

μ：20

Ia：30mA

Ra：1.8KΩ

Pd = 4.8W

输出高压（HT）为257V，Io为40mA（一个声道）

通常并联稳压的输出级在1/4 的 Io，即
Ia2 = 40mA / 4 = 10mA

不到6N6的一半额定Ia

工作电压选HT的一半为：

128.5V

功率为：128.5*0.01=1.285W（不要超过额定功率的一半）

Rk2为:

(HT-Vak2)/Ia2 = （257-128.5）/ 0.01 = 12.85K（用13K）

Rk2功率为：

0.01*0.01*13000 = 1.3W

电阻的安全功率：

1.3*4 = 5.2W（选6-8W）

阴极电压：

Vk2 = 0.01 * 13K = 130V

屏阴间电压

Vak2 = 257 – 130 = 127V

根据曲线图绘制：

Vg2 = VK2-Vg = 130 – 4.76 = 125.24V

V2的实际跨导:

在Vg = 0时，

Ia_max = 15.6799mA

Ia_min = 0mA时，-Vg_max = 3.39V

Gm2 = ΔIa / ΔVg = 15.6799/3.39 =4.625 mA/V

C2通常定在 1Hz 处，即
阴极对地的内阻
rk2 = Rk2 / ( Rk2 * gm2 +1 ) = 13KΩ / ( 13KΩ * 4.625mA/V + 1 ) =212.68Ω


阴极旁路电容
C2 = 1 / (2 * π * rk2 * 1Hz ) = 748.7μF ( 用 820μF )可用300-350V耐压

V1级

用6N1来放大误差信号

Ra1选择按100k来设计（因为Ra1小了会影响电阻R的分压）

V1的屏流：

（257-125.24）/100k = 1.3176mA (划线)



从曲线中可得知：

V1的阴极偏压Vg1为-3.28V

V1 的屏阴极间电压
Vak1 = Vg2 + ( -Vg1 ) = 125.24V – 3.28V = 121.96V

Ia1为1.3167mA

V1 的阴极电阻
Rk1 = -Vg1 / Ia = 3.28V / 1.3167mA = 2492.9（用2.5K）欧姆

V1 负载电阻的功耗
P_Ra1 = 1.3167mA * 1.3167mA * 100KΩ * 4 = 0.69W（用 2W）

V1 的屏内阻
ra'1 = ra1 + Rk1 * ( μ + 1 ) = 7KΩ + 2.5KΩ * (33 + 1 ) = 92KΩ

V1 的放大量
A1 = ( μ + 1 ) * ( Ra1 / ( Ra1 + ra'1 )) = 34 * (100K/(100K+92K)) = 17.7倍

V1 的实际跨导
gm1 = 2.032mA / 0.972V = 2.091mA/V


C1通常定在 10Hz 处，即
V1 阴极对地的内阻
rk1= Rk1/ ( Rk1* gm1 + 1 ) = 2.5KΩ / ( 2.5KΩ * 2.091mA/V + 1 ) = 401.4Ω

C1 = 1 / (2 * π * rk1 * 10Hz ) = 39.6μF（用 47μF）

稳压电路内阻的计算﹕
总跨导
gmT = gm2 * A1 = 4.625 mA/V * 17.7 = 81.8625mA/V

输出级内阻
Ro = 1 / gmT = 12.21Ω


总电流

Itotal = 40mA + 1.3167mA + 10.mA = 50.3167mA
降压电阻
Rs = （EB – HT）/ Ia_total = （300V – 257V）/  50.3167mA = 854.6Ω（用 5W）

预备供应与 放大电路 的相应内阻为
RL = HT / Io = 257V / 40mA = 6.4KΩ

总阻抗
Zo = 1 /（1 / Ro + 1 / Rs + 1 / RL）=1/( 0.0819000819000819 + 0.001170138076293 + 0.00015625)= 12.01Ω


Co 通常定在 50KHz 处，即
Co = 1 / ( 2 * π * Zo * 50KHz ) = 265.05nF（用 0.36μF）

两只1n4007的作用是开始的时候，为电容充电提供通路。在充电完成后，这两只二极管将不再导通。

在设计的时候，要注意这个线路的输入波纹，在CRCLC滤波的过程中，几个电容的容量选择非常关键。最好在Multisim内做好仿真，选择合适的电容容量和电阻的阻值。
