如何在CAD中加载影像？

君子生非异也，善假于物也！

CAD作为一款电脑辅助设计软件，从诞生之日起，其江湖地位就几乎不可撼动。

它在各行各业都发挥着非常重要的作用，当然在GIS应用领域也不例外。

但若能配合使用一些个性化功能插件，就更能让工作效率得到大幅提升，所以才说“君子生非异也，善假于物也！”

CAD在GIS中的应用与问题

在GIS行业中，大家经常会将下载的卫星影像插入到CAD中作为底图，然后进行城市规划或道路设计等应用。

但当你在CAD中插入卫星影像时，一定会很难一次性将其插入到准确的坐标位置吧？

为了解决这个问题，我们很早以前就开发了一款“水经注CAD智能影像加载插件”，通过它就可以一次性将下载的卫星影像插入到准确的坐标位置。

现在，我们就来分享该插件的使用方法，如果你还没有安装该CAD插件，请在文末查看下载方法。

卫星影像下载

为了说明CAD卫星影像加载插件的使用方法，我们通过水经微图下载一幅西安80坐标系的卫星影像。

如果你还没有安装该软件，请打开以下网址下载安装。

http://www.rivermap.cn/down.html#wemap

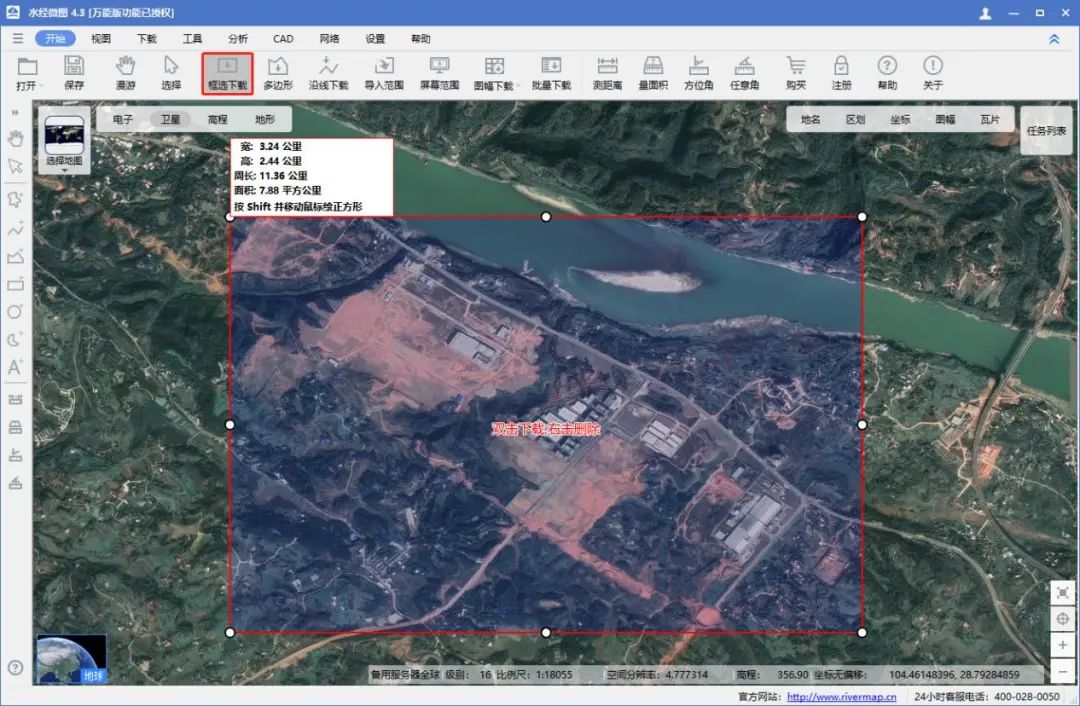

在水经微图中，我们可以通过“框选下载”工具选择需要下载的目标区域，然后双击目标区域可以新建下载任务。

选择下载范围

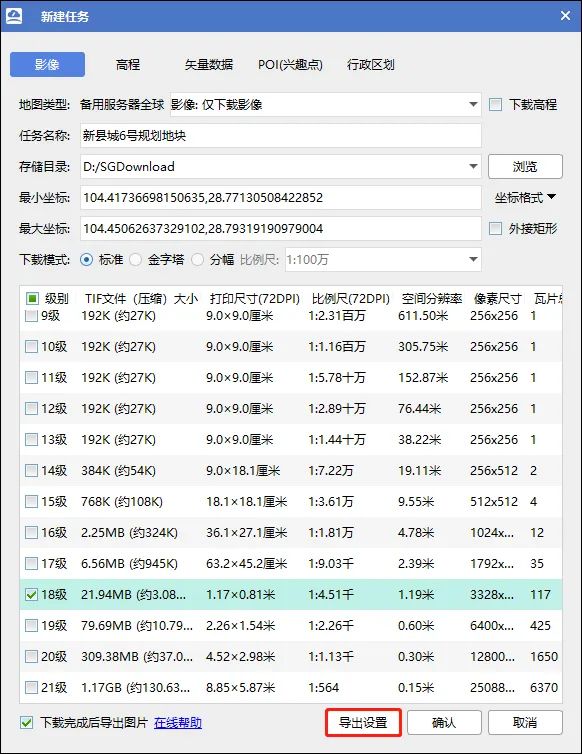

在“新建任务”对话框中，选择需要下载的级别，比如这里我们以选择第19级为例，点击“导出设置”按钮可以设置导出参数。

新建任务

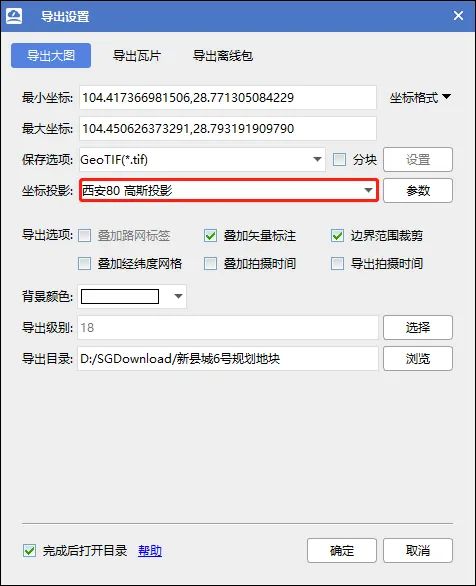

在“导出设置”对话框中，我们可以选择坐标投影，比如这里选择“西安80高斯投影”，另外还可以选择图片的保存格式和背景颜色等。

导出设置

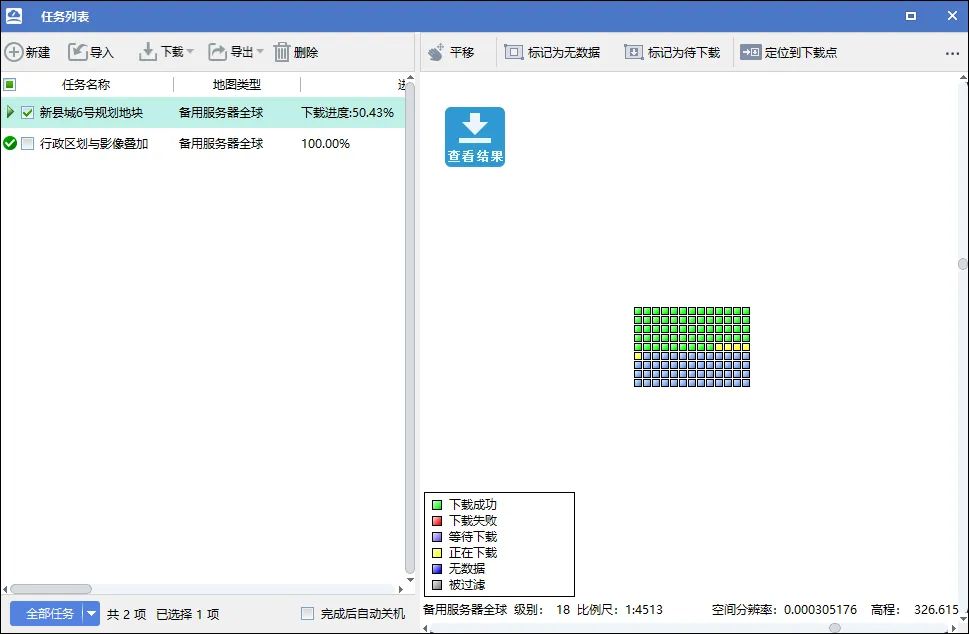

完成设置并确定之后，会打开显示任务列表并开始下载卫星影像，下完成后会自动打开下载结果目录。

正在下载

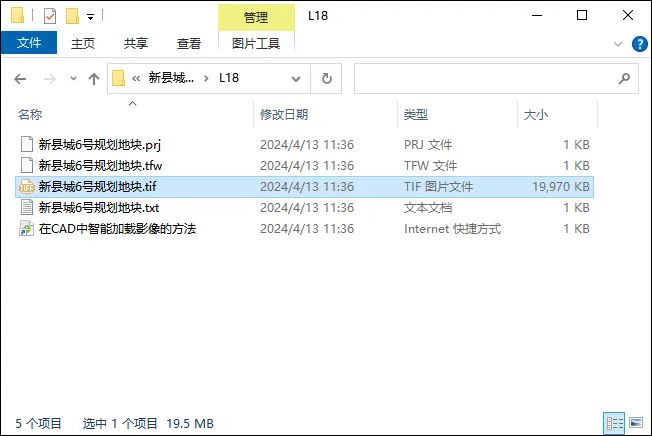

在导出结果目录中，除了有卫星影像图片外，还有prj和tfw文件，它们记录了坐标投影信息，可以确保CAD插件将卫星影像加载到正确的坐标位置。

下载结果

如果导出图片格式为JPG则会生成jgw文件，而导出为PNG或BMP图片则会分别生成pgw和bpw文件。

在CAD中加载卫星影像

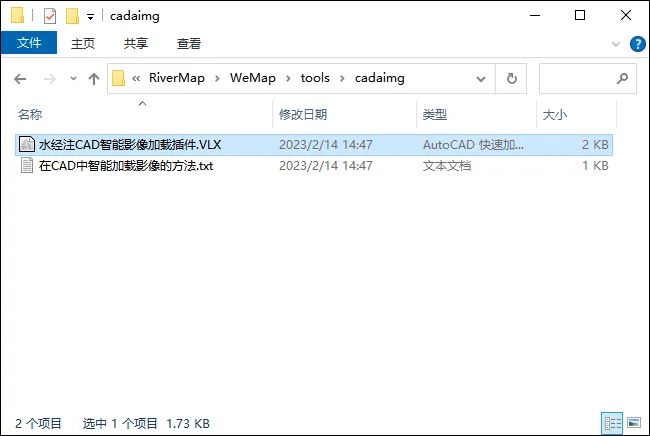

请确保已经将CAD卫星影像加载插件下载到本地，如果你安装了水经微图，也可以在“C:\Program Files\RiverMap\WeMap\tools\cadaimg”目录中获取。

CAD插件

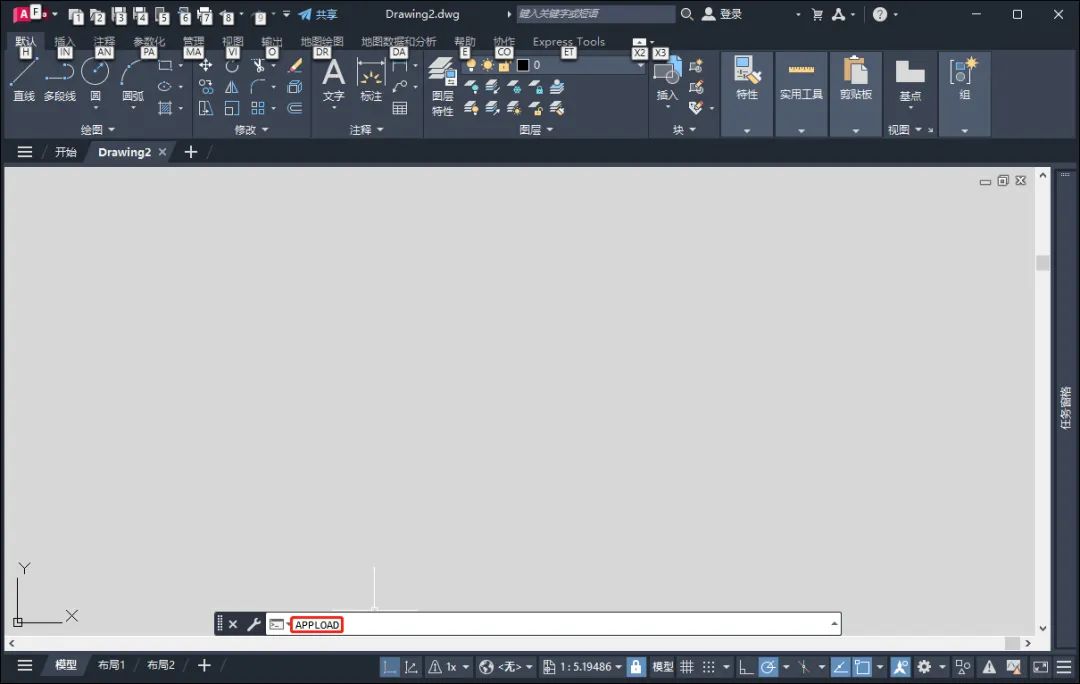

打开AutoCAD后输入“appload”命令，可以打开CAD插件加载对话框。

插件加载命令

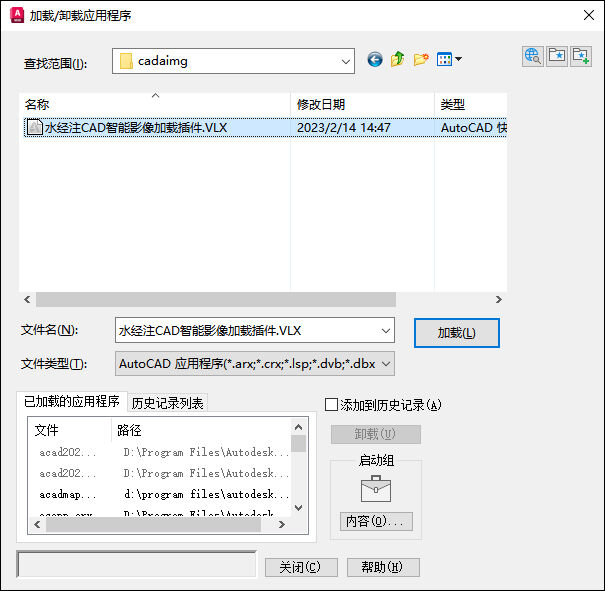

选择CAD插件文件后，点击“加载”按钮，在CAD命令行会提示已成功加载的信息。

加载插件

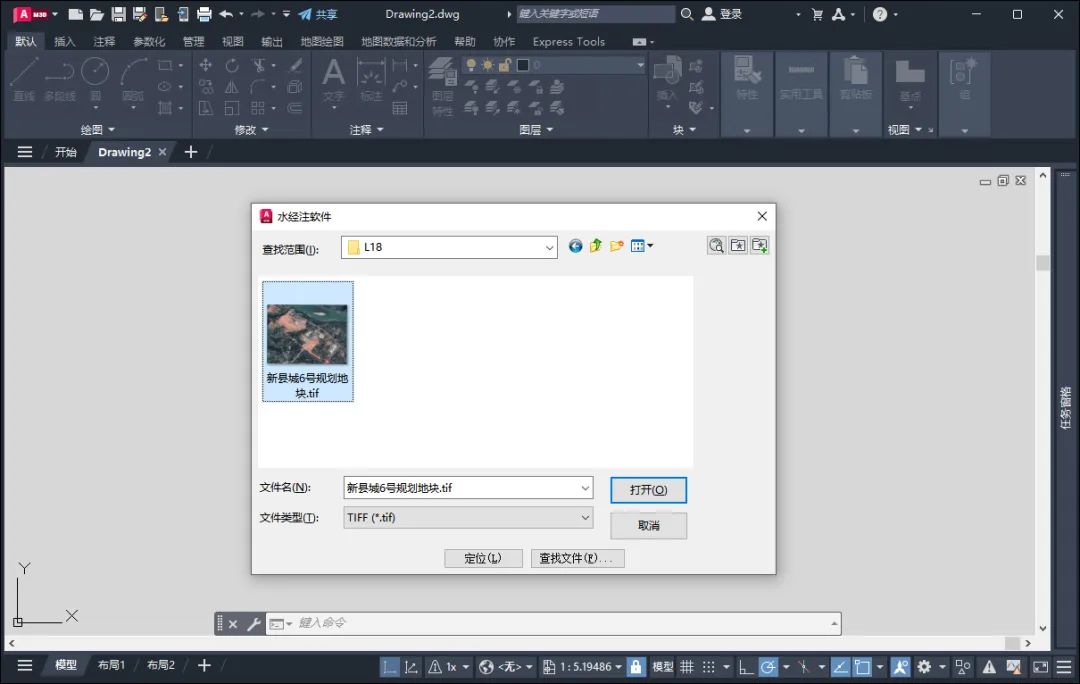

在CAD命令行中输入“aimg”命令（AttachImage的简写），然后选择下载好的卫星影像图片文件后，点击“打开”按钮可将图片插入到CAD中。

加载卫星影像

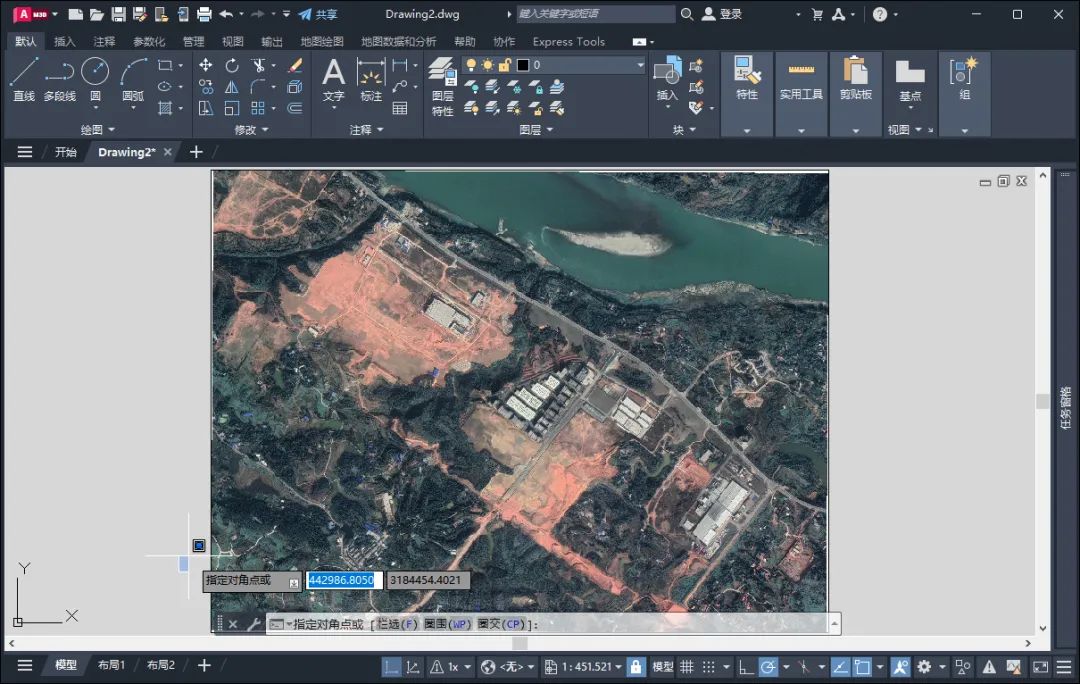

现在，我们就已经将卫星影像插入到CAD中了，而当前显示的坐标则为下载影像时选择的西安80坐标。

加载结果

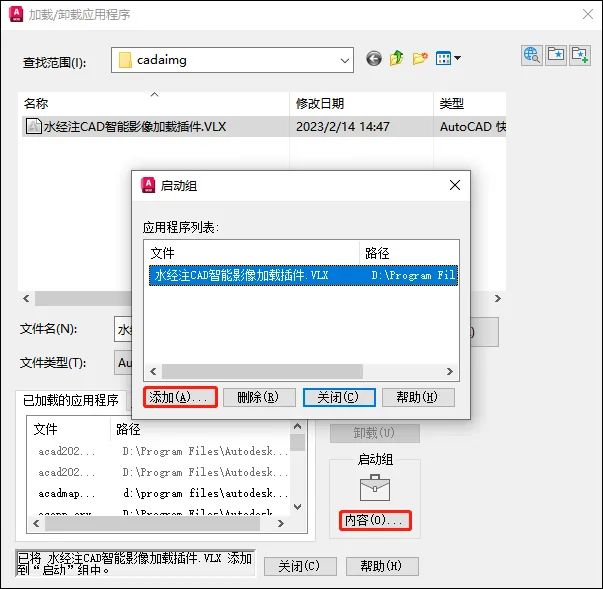

为了避免每次加载插件，可以在加载对话框中点击“内容”按钮，然后将插件添加到启动组中，以后就只需要输入“aimg”命令即可加载卫星影像。

添加插件到启动组

本插件支持在所有CAD版本中使用，也欢迎你将它分享给你的朋友或同事使用。
