🌟 摘要

随着环保需求的日益增长，减少温室气体SF6的使用成为电力行业的重要课题。本文通过几何形状优化方法，对550kV气体绝缘开关设备（GIS）中的盆式绝缘子进行小型化设计。优化后，SF6气体用量减少15%，环氧复合材料节省6.1%，同时电气和力学性能显著提升。沿面最大电场强度降低25.4%，形变量减少29.9%！本文将详解优化过程与成果，为紧凑型GIS设备研发提供关键参考。

🔍 关键图形与描述

1. 优化前盆式绝缘子结构及问题（图1-图4）

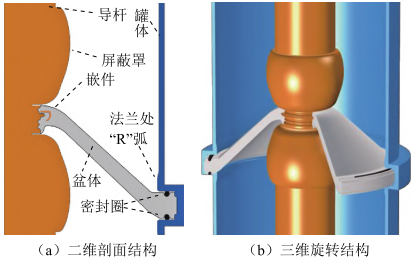

图1 盆式绝缘子结构

核心组件包括中心导杆、屏蔽罩、盆体和法兰。凹面侧电场集中是主要问题。

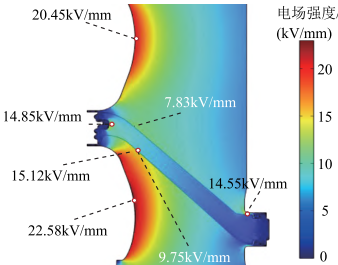

图2 优化前电场分布

凹面侧最大电场强度达15.12 kV/mm（超设计值12 kV/mm）。

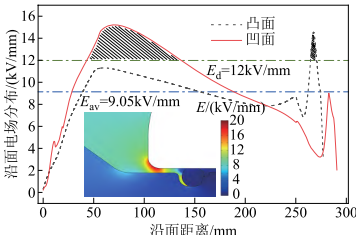

图3 沿面电场分布

电场呈倒U型分布，法兰处存在楔形气隙电场畸变。
图4 优化前应力分布

界面应力达96.40 MPa（超材料极限70 MPa）。

2. 优化方法与设计参数（图5-图7）

图5 设计参数提取

通过**厚度变量（H₁、H₂、G₁、G₂）和轮廓变量（C₁₂、C₁₃等）**控制几何形状。

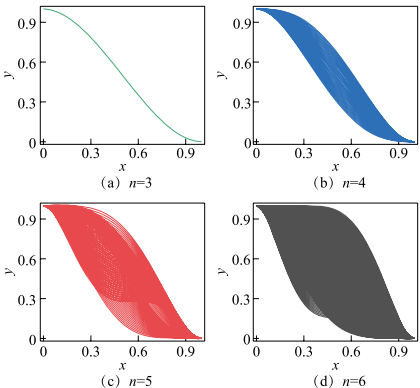

图6 伯恩斯坦多项式阶次影响

选择5阶函数平衡设计空间与计算效率。

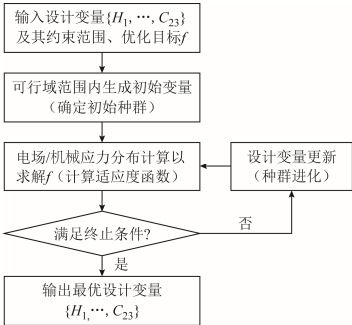

图7 遗传算法流程

采用遗传算法求解多目标优化问题，初始种群60，迭代30次。

3. 优化结果与性能提升（图8-图12）

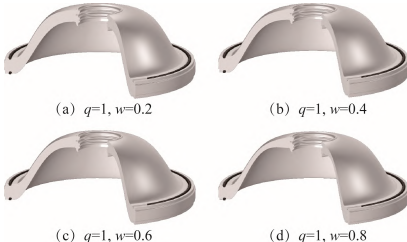

图8 不同权重系数下的几何结构

**“两边厚、中间薄”**结构平衡质量与强度。

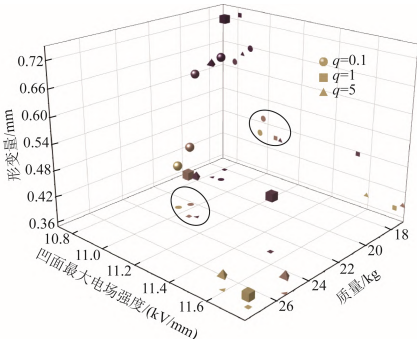

图9 权重系数对性能的影响

q=5, w=0.6时最优，凹面电场降至11.28 kV/mm。

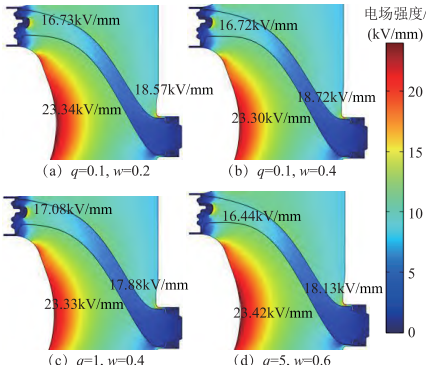

图10 优化后电场分布

法兰处电场畸变显著改善，最大电场符合标准。

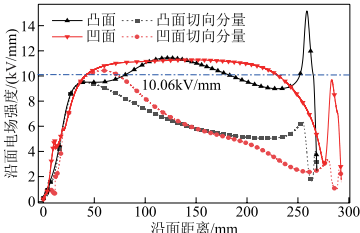

图11 优化后沿面电场

电场分布更均匀，接近对称倒U型。
图12 优化后应力分布

界面应力降至安全范围，最大形变量减少至0.45 mm。

📊 关键数据对比（表2）

参数	优化前	优化后	提升效果
凹面最大电场 (kV/mm)	15.12	11.28	↓25.4%
最大形变量 (mm)	0.64	0.45	↓29.9%
材料用量 (kg)	24.42	22.93	↓6.1%
SF6气体用量	—	—	↓15%
