如何确定材料的玻璃化转变温度（Tg）？

准确测定材料的玻璃化转变温度（Tg）是材料科学中的重要任务，因为Tg是衡量高分子材料从玻璃态向高弹态转变的关键温度，直接影响材料的性能和应用。以下是基于我搜索到的资料，对如何准确测定Tg的详细分析和建议：

1. 常用方法及其原理

目前，测定Tg的主要方法包括差示扫描量热法（DSC）、动态力学分析（DMA）和热机械分析（TMA）。这些方法各有优缺点，适用于不同类型的材料和研究需求。

（1）差示扫描量热法（DSC）

DSC通过测量样品与参比物在加热或冷却过程中产生的热效应差异来确定Tg。当材料发生玻璃化转变时，比热容会发生显著变化，导致DSC曲线出现基线偏移。DSC具有高精度和重复性，是目前最常用的Tg测定方法之一。

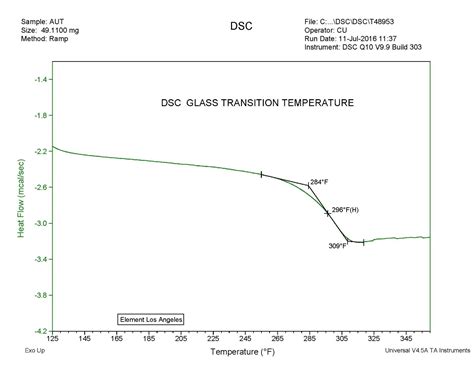

测量玻璃化转变温度|元件的注意事项亚博微信vip群 - 亚博28…

（2）动态力学分析（DMA）

DMA通过施加正弦交变载荷，测量材料的储能模量和损耗模量随温度的变化。在Tg附近，储能模量下降，损耗模量增加，从而可以通过tanδ曲线的峰值确定Tg。DMA灵敏度高，适合高结晶、高交联的聚合物，但测试时间较长且设备成本较高。

（3）热机械分析（TMA）

TMA通过测量样品在恒定负荷下的形变随温度的变化来确定Tg。TMA对尺寸变化的灵敏度较高，适合研究材料的热膨胀行为。TMA测定的Tg通常比DSC更灵敏，但其操作相对复杂。

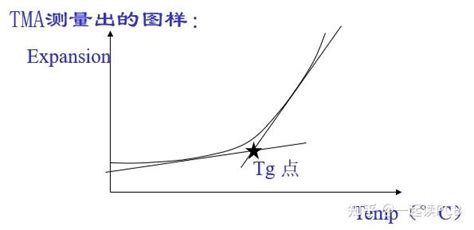

科研优选|热机械分析仪TMA - 知乎

2. 测定步骤

为了确保测定结果的准确性和可靠性，以下是一些关键步骤：

（1）样品准备

• 样品需经过状态调节，通常在特定温度和湿度下平衡24小时以上。
• 取适量试样（如10mg），避免因样品量不足导致误差。
• 试样应取自代表性部位，避免细微结构差异影响结果。

（2）加热速率控制

• DSC和TMA的加热速率通常为20°C/min，以确保数据的准确性和可重复性。
• DMA的升温速率需根据实验要求调整，通常为5°C/min至20°C/min。

（3）数据处理

• DSC曲线中，Tg可通过基线偏移或最大斜率切线法确定。
• DMA曲线中，Tg可通过tanδ峰值或储能模量下降点确定。

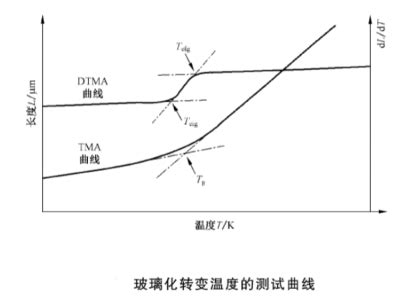

• TMA曲线中，Tg可通过前后弧线交点确定。

3. 注意事项

• 热历史的影响：Tg受试样热历史的影响较大，因此需严格控制样品的制备和测试条件。
• 设备校准：确保仪器灵敏度达到要求，并定期校准。
• 样品特性：对于热效应小的样品或受热历史复杂的样品，可能需要采用等面积法或其他特殊方法。
• 重复性：多次重复实验以验证结果的一致性。

4. 其他方法

除了上述主流方法外，还有一些新兴技术可用于Tg测定：

• 光学方法：基于折射率随温度变化的原理，适用于薄膜样品。

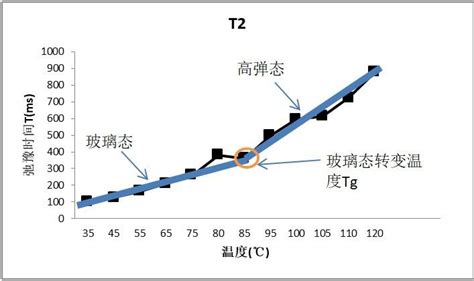

  核磁法测玻璃化转变温度Tg以及与DSC测Tg对比 - 知乎

• 膨胀计法：通过记录惰性液体柱高度随温度的变化来确定Tg。



  多层板压合技术 - 知乎

5. 综合应用

在实际应用中，建议结合多种方法进行Tg测定，以提高结果的准确性和可靠性。例如：

• 对于复杂样品，可先用DSC确定初步范围，再用DMA或TMA进行进一步验证。
• 对于薄膜样品，可采用光学方法。

6. 结论

准确测定材料的玻璃化转变温度（Tg）需要选择合适的测试方法，并严格控制实验条件。DSC是最常用且可靠的方法，适合大多数材料；DMA和TMA则在特定情况下具有更高的灵敏度和适用性。通过综合应用多种方法，并注意样品制备和数据处理的细节，可以确保Tg测定结果的准确性和可重复性。

关注博主，有些文章只有粉丝可见！
