ImageJ分析SEM图像

ImageJ是一款功能强大的开源图像处理软件，广泛应用于扫描电子显微镜（SEM）图像的分析。以下是一份关于如何使用ImageJ分析SEM图像的详细教程大全，结合了多个证据中的内容和步骤：

1. 软件安装与基本操作

• 安装ImageJ：可以从ImageJ官网（fiji.sc ）下载最新版本的软件，并根据操作系统选择合适的版本（Windows、macOS或Linux）。

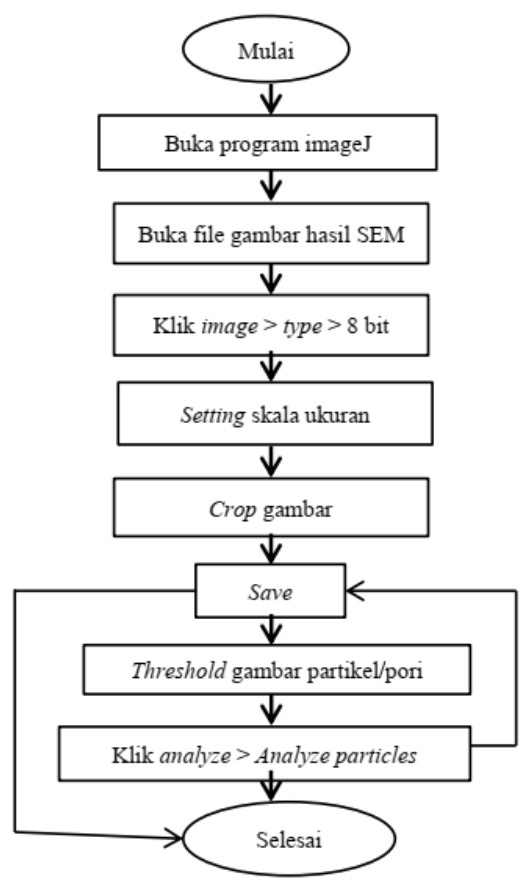

• 打开SEM图像：启动ImageJ后，通过“File > Open”菜单加载SEM图像文件。支持的格式包括TIFF、PNG、BMP等。

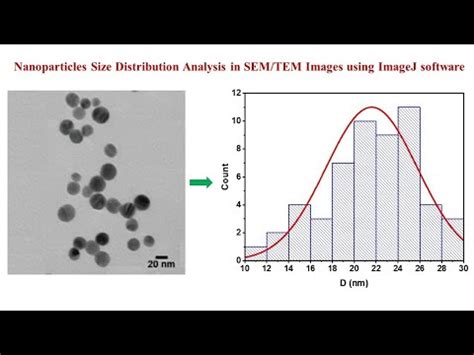

  Estimate The Particles Size Or Grain Size Using Imagej Softwar…

• 图像预处理：
  • 调整图像类型：将图像转换为8位灰度图像（“Image > Type > 8-bit”），以提高后续分析的效率。
  • 增强对比度：使用“Process > Enhance Contrast”工具增强图像对比度，使细节更加清晰。
  • 滤波处理：根据需要，可以使用中值滤波器（“Process > Filters > Median”）去除噪声。

2. 测量与分析

（1）标尺添加

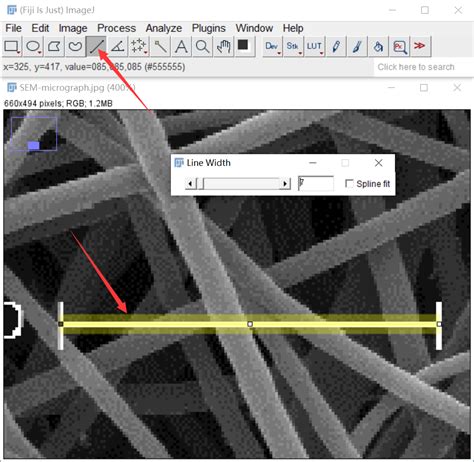

• 使用直线工具测量实际样品中的标尺长度，然后在ImageJ中设置比例尺：
  • 选择“Analyze > Set Scale”，输入标尺的实际长度和像素数。



    科研技巧 | 使用ImageJ快速给图像加标尺！ - 知乎

• 添加标尺到图像中：点击“Analyze > Measure”，然后在图像上绘制直线或矩形框，标尺会自动显示在结果窗口中。

（2）感兴趣区域（ROI）选择

• ROI的选择对分析结果至关重要。推荐使用自由手绘ROI模型，因为它能更准确地捕捉复杂形状的区域。
• 设置ROI大小时，建议选择较小的ROI（如25,000像素），以减少偏差。

（3）粒径分析

• 使用“DiameterJ”插件测量纤维直径：
  • 下载并安装DiameterJ插件（可通过ImageJ插件中心获取）。
  • 打开SEM图像后，选择“DiameterJ > Diameter J”，在图像中手动标记纤维区域。
• 对于晶粒大小统计，可以使用“Find Maxima”工具定位晶粒，并通过直方图统计晶粒尺寸28。

  【数据分析】如何使用Image J对扫描电子显微镜（SEM）图像进行晶粒大小统计并画图

  07:01



（4）孔隙率与表面粗糙度分析

• 孔隙率分析：
  • 将SEM图像转换为二值图像（“Process > Binary > Threshold”），然后计算孔隙面积。
  • 使用“Analyze > Measure”工具统计孔隙面积，并计算孔隙率。
• 表面粗糙度分析：
  • 使用“Straighten”工具拉直样品边缘，然后测量表面高度差。

（5）三维重构与数据可视化

• 结合Origin软件，可以对SEM图像进行三维重构和数据可视化。

3. 高级功能与插件

• 自动化分析：
  • 使用ImageJ的宏功能或Python脚本实现自动化分析。
  • 示例代码可在GitHub等平台找到。
• 插件扩展：
  • 安装EM-Tool插件以支持更多SEM图像处理功能，如元数据扫描旋转读取、平场校正等。
  • 使用“Electron Microscopy Image Masks”插件进行图像分割和分类。

4. 结果导出与报告生成

• 导出图像：保存处理后的图像为常见格式（如TIFF、PNG）。
• 数据分析报告：
  • 将测量结果整理成表格或图表，结合实验背景生成详细的分析报告。
  • 使用Origin或其他绘图软件绘制直方图、柱状图等图表。

5. 注意事项

• 放大倍数选择：建议使用高放大倍数（如1000x）以获得更清晰的图像。
• ROI选择技巧：尽量避免选择包含背景的区域，以减少偏差。
• 数据校正：对于不同放大倍数的图像，需进行比例尺校正。

通过以上步骤，您可以全面掌握使用ImageJ分析SEM图像的技巧，从图像预处理到数据分析，再到结果报告生成，均能高效完成。
