纤维素老化过程中甲醇生成与链断裂的动力学研究：关键发现与图表解析

摘要

本文研究了纸/油绝缘系统中纤维素老化时的动力学行为，重点分析了链端基生成与甲醇产生的关联性。通过Ekenstam伪零级模型和阿伦尼乌斯方程，揭示了温度、湿度及气氛对反应速率的影响，并验证了甲醇作为纤维素解聚监测标志物的潜力。实验表明，甲醇生成速率与链断裂速率呈显著正相关，且活化能约为103–107 kJ/mol，为变压器绝缘纸寿命预测提供了重要依据。

---

研究背景

纤维素绝缘纸在变压器中长期受热、湿气和氧气影响，导致1,4-β-糖苷键断裂（解聚）。这一过程不仅降低绝缘性能，还会释放甲醇等副产物。本文通过标准木浆牛皮纸在油中的加速老化实验，探究解聚动力学与甲醇生成的定量关系，为在线监测变压器老化状态提供理论支持。

---

关键图表与解析

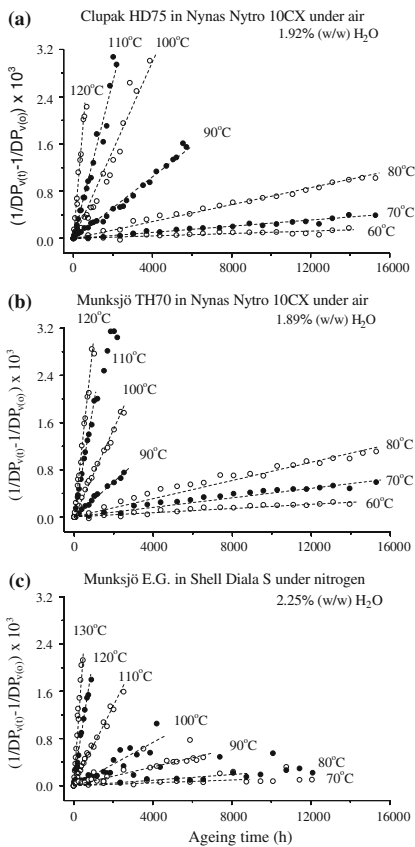

图1：1/DPv(t) - 1/DPv(o) 随时间变化的典型示例

• 实验条件：不同温度（60–130°C）、湿度（0.5–2.25% w/w）及气氛（空气/氮气）下的解聚动力学曲线。
• 核心发现：
  • 初始阶段符合伪零级动力学模型，曲线线性良好。
  • 温度升高显著加快解聚速率，湿度次之；氮气环境下数据离散度较高，可能由密封性不足引起。
  • 高温（>120°C）时曲线趋于平缓，表明反应转向高级动力学（如水解或热解主导）。

---

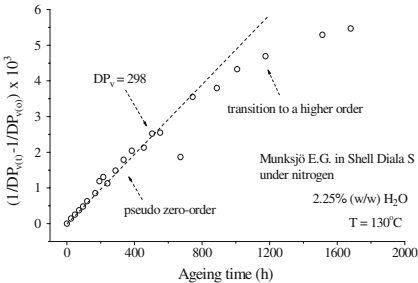

图2：解聚反应从零级向高级动力学转变

• 关键结论：
  • 解聚初期由无定形区主导，符合零级模型；后期扩展至结晶区，反应级数升高。
  • 曲线下弯表明纤维素微晶的极限聚合度（LODP）效应，需引入复杂模型（如Calvini方程）预测长期老化行为。

---

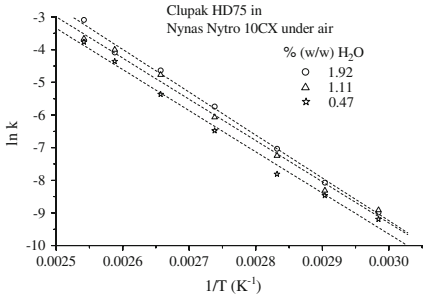

图3：解聚速率常数的阿伦尼乌斯图

• 数据分析：
  • 活化能（Ea）：平均值为103.5±3.7 kJ/mol，与纤维素水解文献值一致。
  • 频率因子（Aa）：受湿度、油类型和纸张纯度影响显著，如超纯木浆（Munksjo TH70）的Aa值较低，表明其热稳定性更优。

---

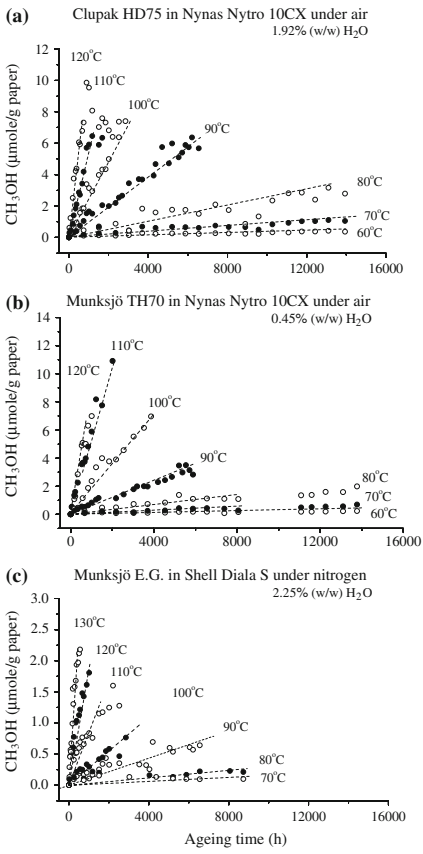

图4：油中甲醇浓度随时间变化

• 实验对比：
  • 甲醇生成趋势与链断裂高度同步，验证其作为解聚标志物的可靠性。
  • 低湿度（<1% w/w）或低温（<70°C）时数据波动较大，可能与氧气副反应或甲醇吸附于纤维有关。

---

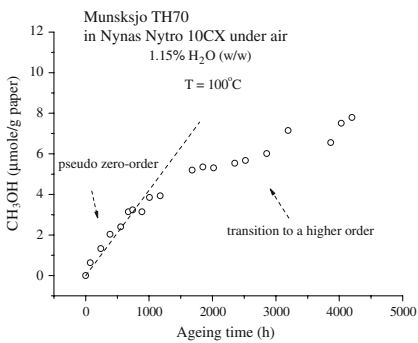

图5：甲醇生成动力学级数转变

• 核心结论：
  • 长时间老化后，甲醇生成速率下降，反应转向一级或更高级动力学。
  • 甲醇分配效应：58%以上的甲醇被纤维吸附，实际油中浓度需结合分配系数修正。

---

研究意义与工程应用

1. 在线监测：甲醇可作为变压器绝缘纸老化的非侵入式监测指标。
2. 寿命预测：通过活化能及速率常数，构建加速老化模型，优化运维策略。
3. 材料优化：超纯木浆（如Munksjo TH70）在高温高湿下表现更优，适合高负载变压器。

---

结论

本文通过系统实验与模型分析，揭示了纤维素解聚与甲醇生成的动力学规律。研究结果为变压器绝缘状态评估提供了理论依据，并推动甲醇检测技术的实际应用。未来可结合分子模拟与现场数据，进一步提升模型的预测精度。

---

关注我，获取更多能源材料与电力设备的前沿研究！私信可领取完整PDF论文及实验数据！

---

#关键词：纤维素老化、甲醇监测、动力学模型、变压器绝缘、阿伦尼乌斯方程
