热老化下LDPE纳米复合材料的介电与空间电荷特性：抗老化机理与性能优化指南

热老化下LDPE纳米复合材料的介电与空间电荷特性：抗老化机理与性能优化指南

摘要

低密度聚乙烯（LDPE）因其优异的绝缘性能广泛应用于高压电力设备，但其在长期高温运行中易发生热老化，导致绝缘性能下降。本文通过研究添加MgO、ZnO和SiO₂纳米粒子的LDPE复合材料，揭示了纳米粒子对材料抗热老化能力的提升机制。关键发现：

• MgO和ZnO纳米粒子显著延缓热氧老化过程，抑制分子链断裂和自由基生成；
• MgO纳米复合材料在热老化后仍保持低介电损耗和高击穿场强，综合性能最优；
• SiO₂纳米粒子抗老化效果较弱，老化后介电损耗显著升高。 研究结果为高压绝缘材料的选材和工艺优化提供了重要指导。

关键图表与解析

1. 纳米粒子分散与形貌特性

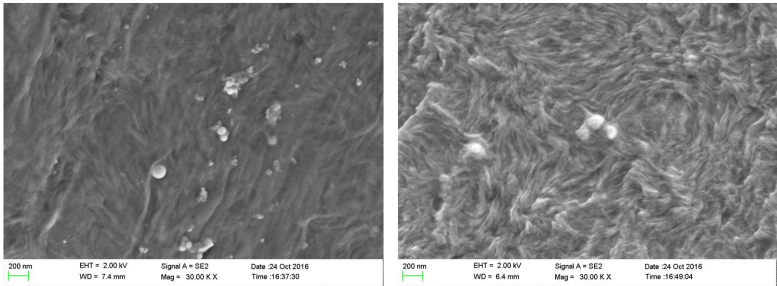

描述：扫描电镜（SEM）显示，1 wt%浓度的MgO纳米粒子在LDPE基体中分散均匀，团聚尺寸保持在纳米级，表明机械共混法可有效控制纳米粒子分布。

2. 热老化对材料形貌的影响

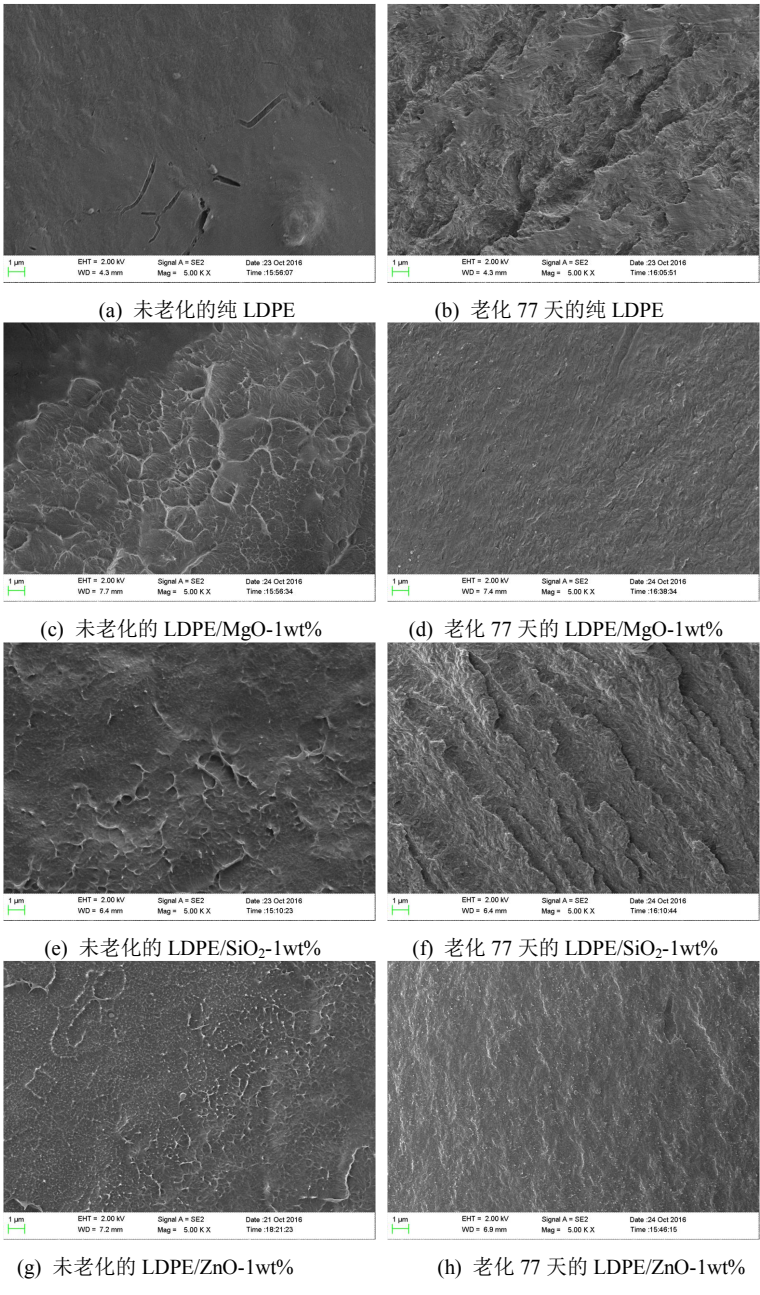

描述：纯LDPE在77天热老化后表面出现大量沟壑（分子链断裂导致），而LDPE/MgO复合材料形貌完整，表明MgO通过增强分子链间作用力抑制了结构破坏。

3. 热氧老化产物分析（红外光谱）

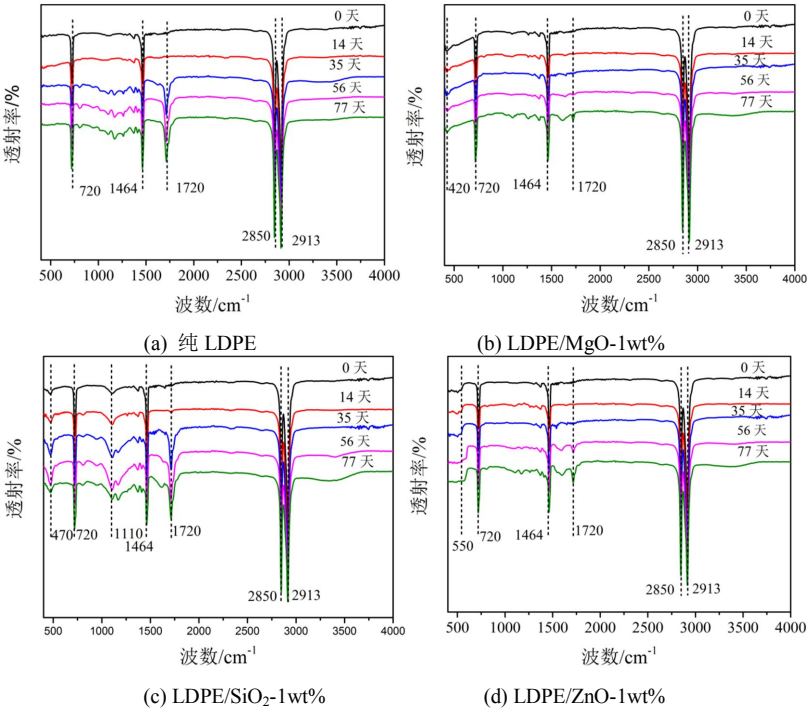

描述：纯LDPE在35天老化后出现1720 cm⁻¹处C=O键峰（羧酸产物），而LDPE/MgO在77天后才出现微弱峰，证明MgO显著延缓氧化反应。

4. 热稳定性与结晶度变化

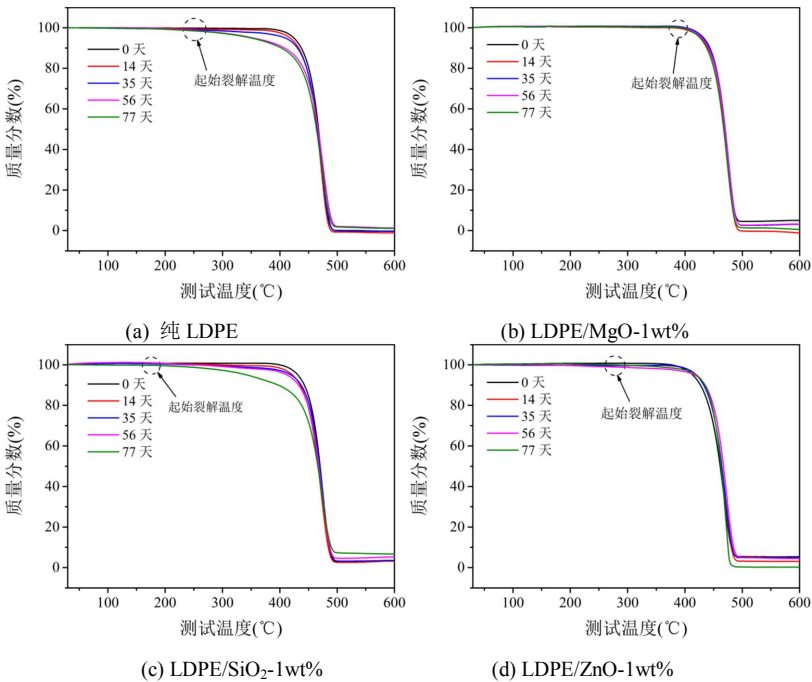

描述：纯LDPE老化后热裂解温度降低（热稳定性下降），而LDPE/MgO的起始分解温度保持稳定，表明纳米粒子通过界面束缚作用抑制分子链降解。

5. 介电特性与直流击穿强度

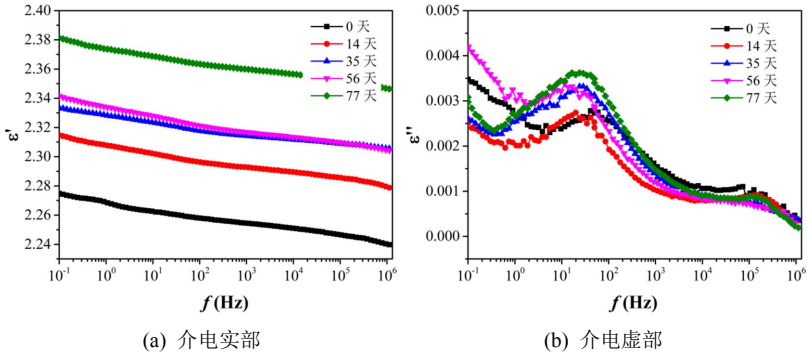

描述：LDPE/MgO在老化后介电实部（ε'）和虚部（ε''）增幅最小，低频段极化现象受抑制，表明MgO通过深陷阱俘获载流子，维持低介电损耗。

核心结论与工业应用价值

1. 抗热老化机理

• 氢键作用：MgO与LDPE分子链形成强氢键网络，抑制氧气扩散和自由基生成；
• 陷阱深度：MgO引入深电荷陷阱（~1.1 eV），抑制载流子迁移和空间电荷积累；
• 活化能提升：纳米粒子提高复合材料活化能，延缓热降解反应速率。

2. 性能优化建议

• 优选纳米粒子：MgO > ZnO > SiO₂，推荐浓度1 wt%；
• 工艺控制：机械共混法结合表面处理（如硅烷偶联剂）可增强分散性；
• 应用场景：适用于高压直流电缆、电容器等需长期耐高温的绝缘场景。

研究展望

1. 多因素耦合老化：未来可研究热-电-机械多场耦合下的性能演变；
2. 新型纳米粒子：探索石墨烯、BN等二维材料对LDPE抗老化性能的提升；
3. 分子动力学模拟：深入解析纳米粒子-基体界面作用机制。

获取完整论文：私信联系作者获取PDF全文及实验数据！ 讨论交流：欢迎在评论区留言探讨纳米复合材料的设计与应用挑战！

技术关键词：纳米复合材料、LDPE、热老化、介电特性、空间电荷、高压绝缘 相关领域：材料科学、电气工程、高分子化学、电力设备

通过本文的研究，读者可快速掌握LDPE纳米复合材料的抗老化设计要点，为高性能绝缘材料的开发提供理论支撑与实践指导。关注作者，获取更多前沿技术解析！ 🔍⚡
