沐风老师3DMAX管道建模教程

在3dmax中诸如管道一类的建模，我们首先会想到“放样”，这将更容易控制管道的走向，下面简单给大家演示一下“放样”及放样后的“编辑多边形”。

【教程】

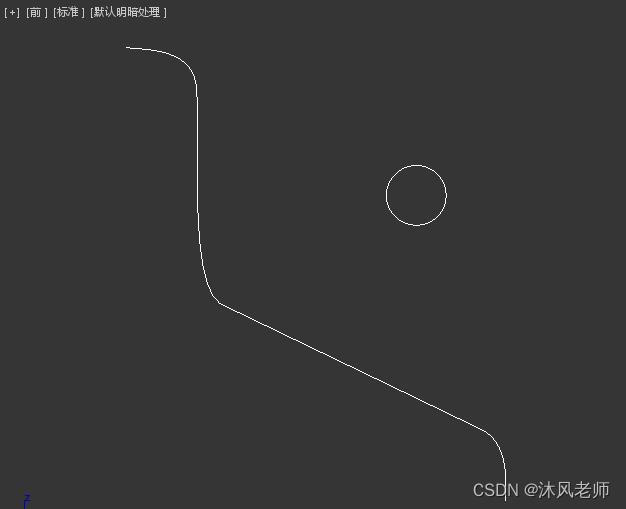

1.    用样条线画出管道的“截面”和“路径”：



2.放样。选择“路径”样条线，应用“放样”命令，然后选择“截面”图形。

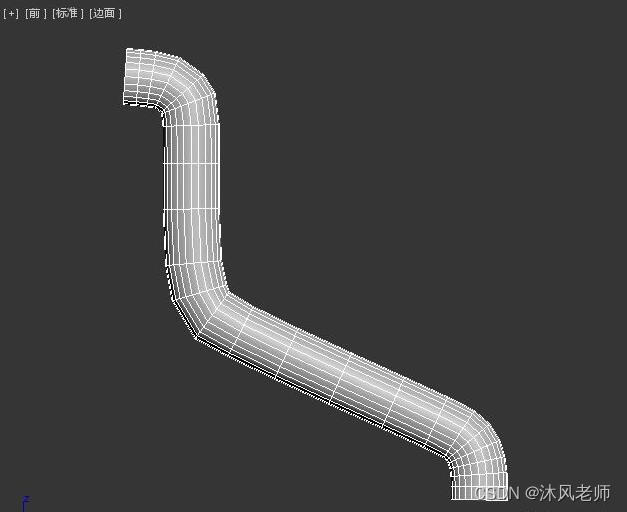

3.应用“编辑多边形”修改器，切换到“边”子物体，微调管道的布线、形状。

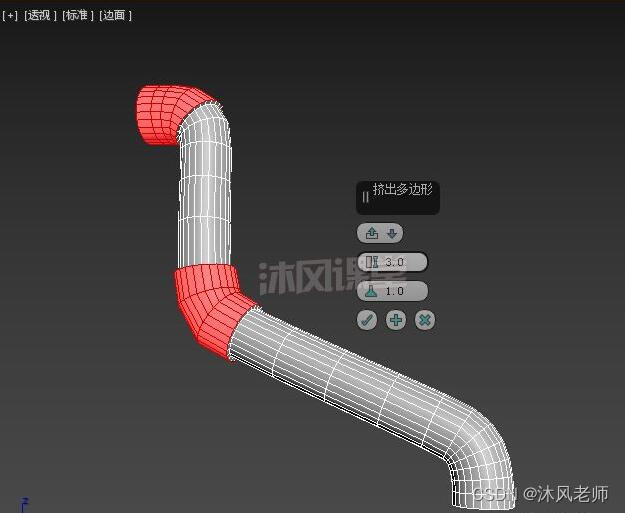

4.继续编辑多边形。切换到“多边形”子物体，选择管道接头处的“面”，应用“挤出”命令。

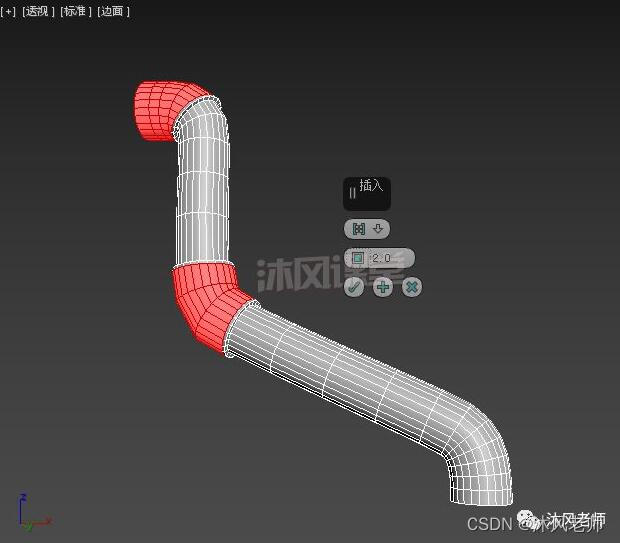

5.再应用“插入”命令。

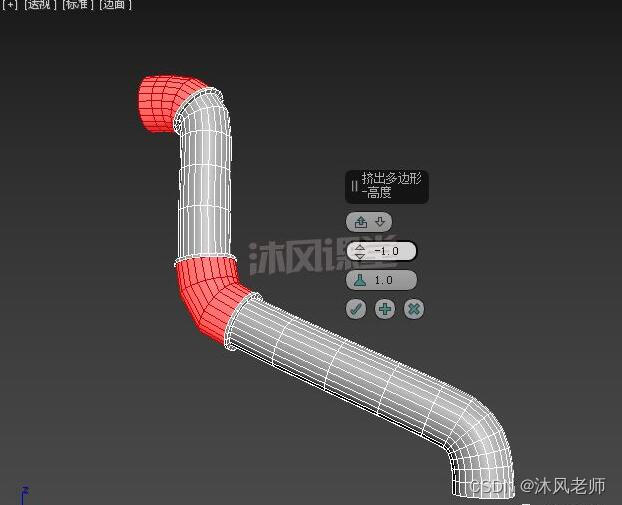

6.再次应用“挤出”，这回是负数，向内挤出。

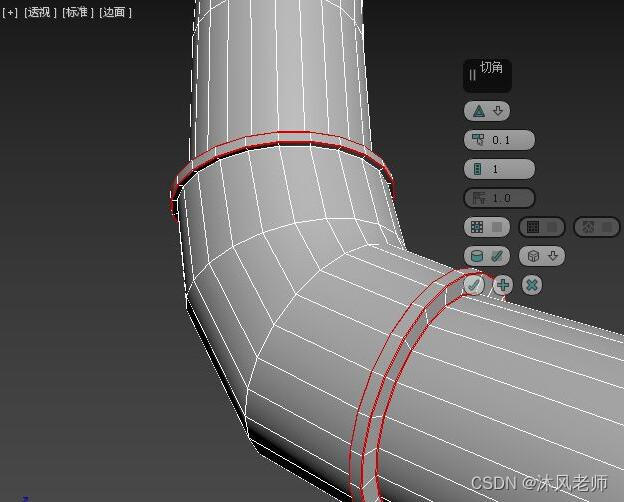

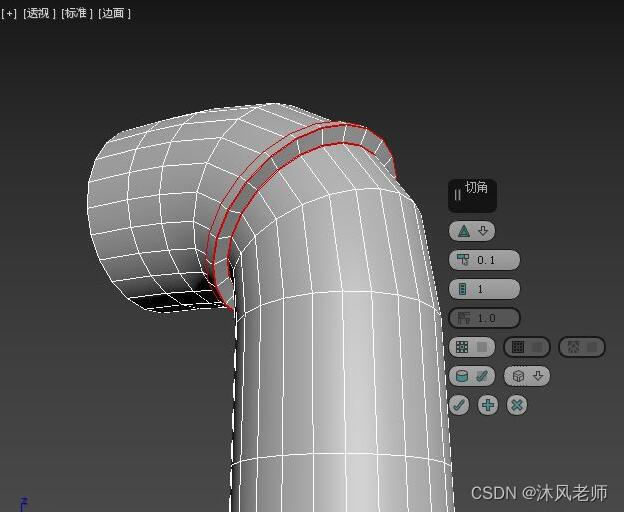

7.管道接口处制作硬边（注意硬边是在开口方向）。选择如图所示的3条循环边，应用“切角”命令。



8.重复上面的方法，将中间部分的接头也做硬边处理。

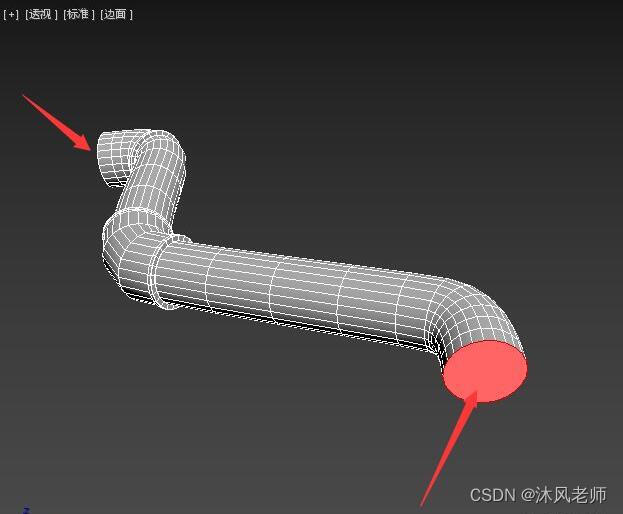

9.“删除”管道两头的端面。

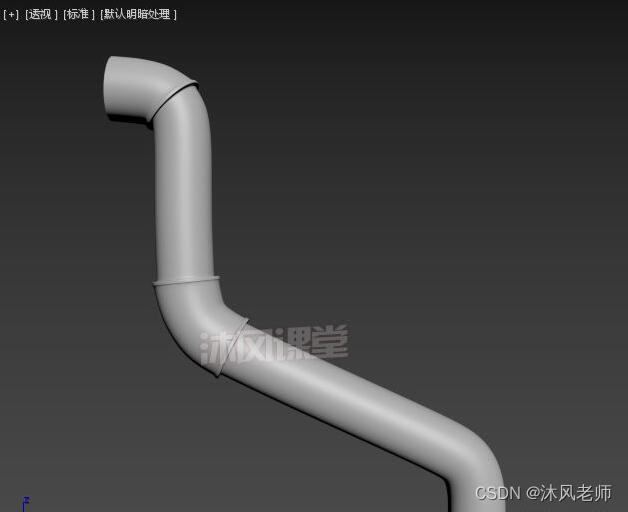

10.应用“涡轮平滑”修改器。完成。

 【完成】
