3Dmax构建简易管线

前言：

工业场景常常伴随大量的管道，主辅物料，公共工程的等，当前工业走三维可视化很久了。

一些用来展示工段连接性，通常使用管道，简易的管道可以在max中使用线来构建。

创建：

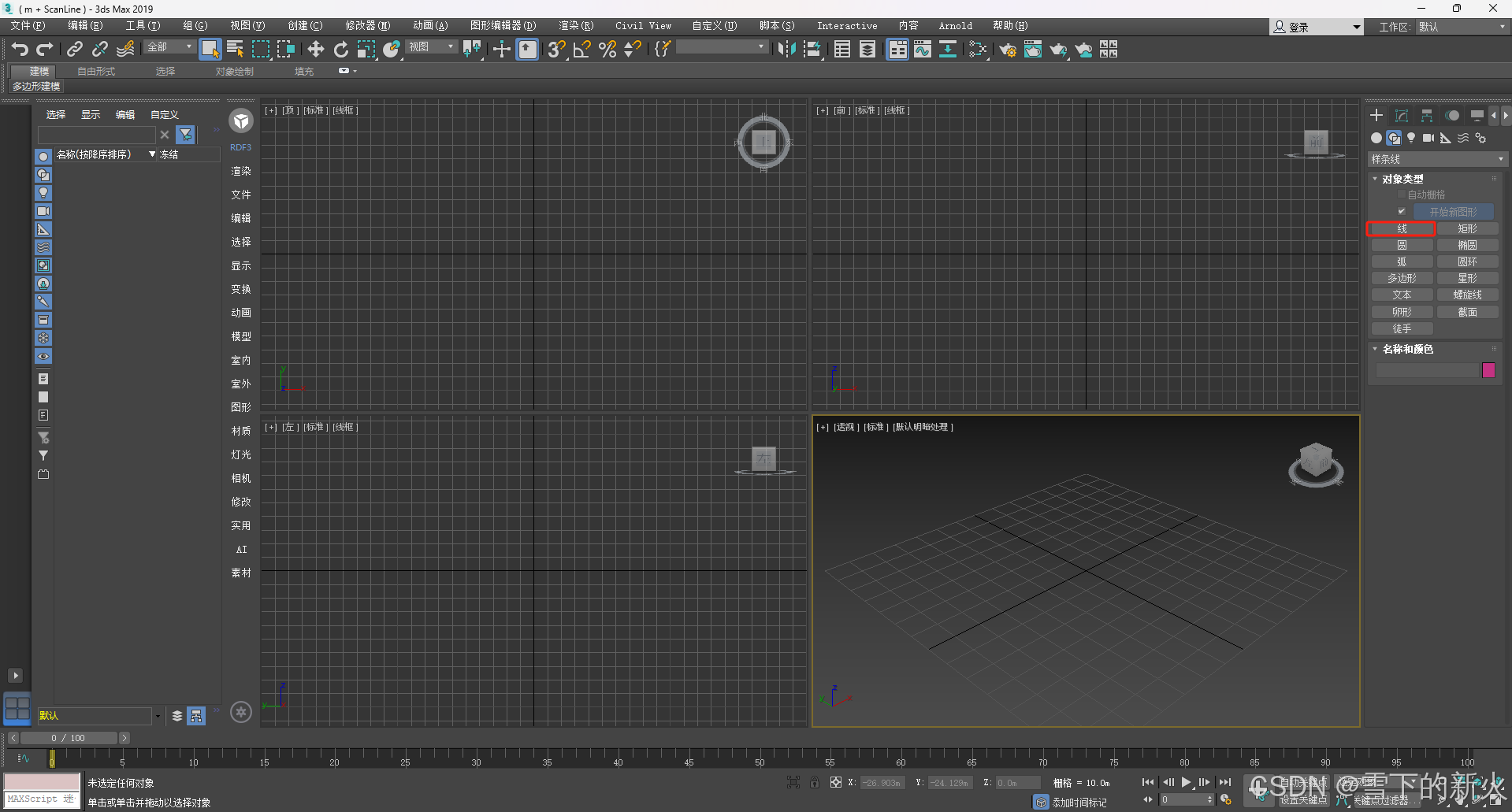

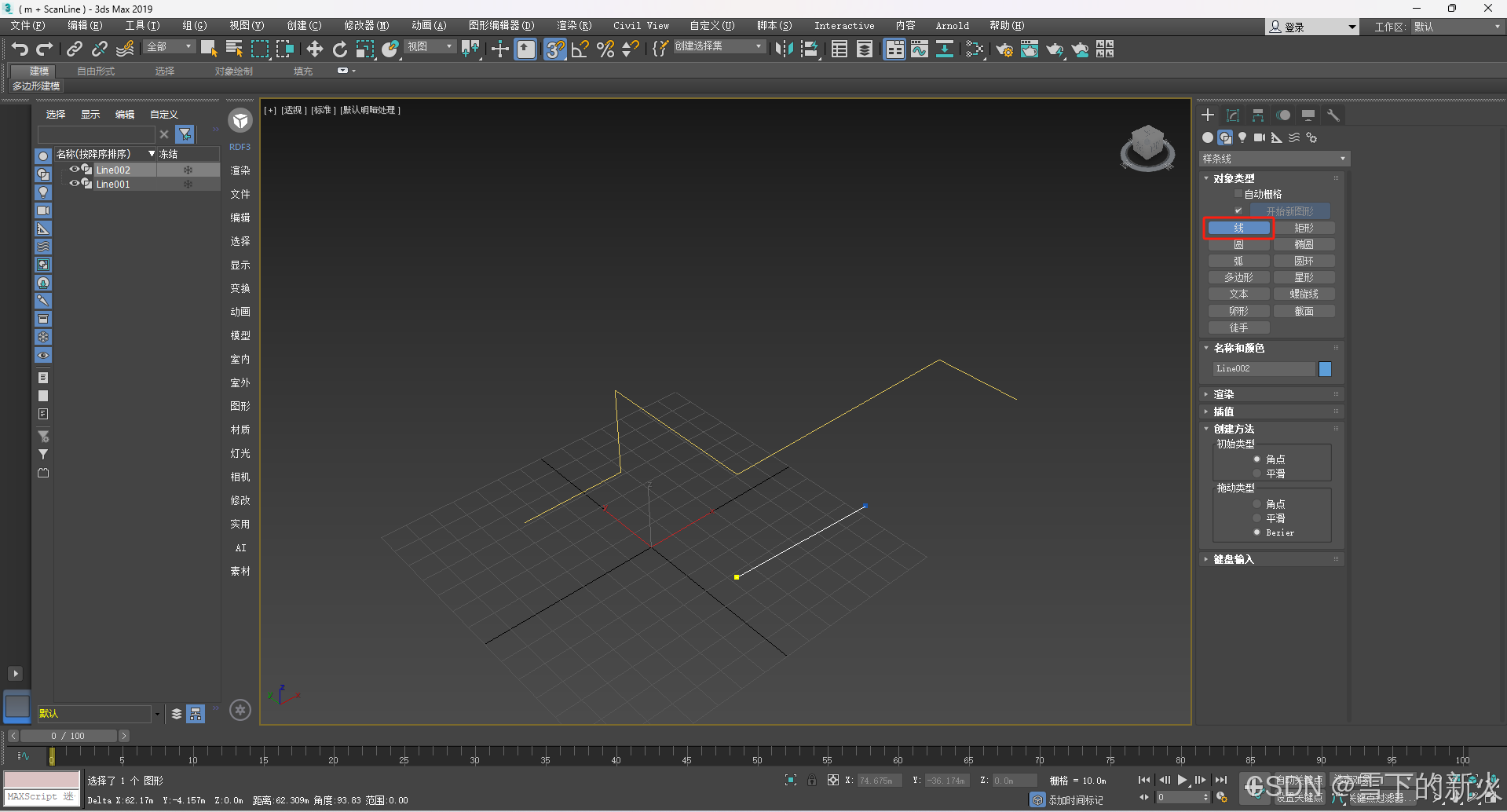

选择线在目标位置点击，回退键【Backspace】撤销上一步的操作。

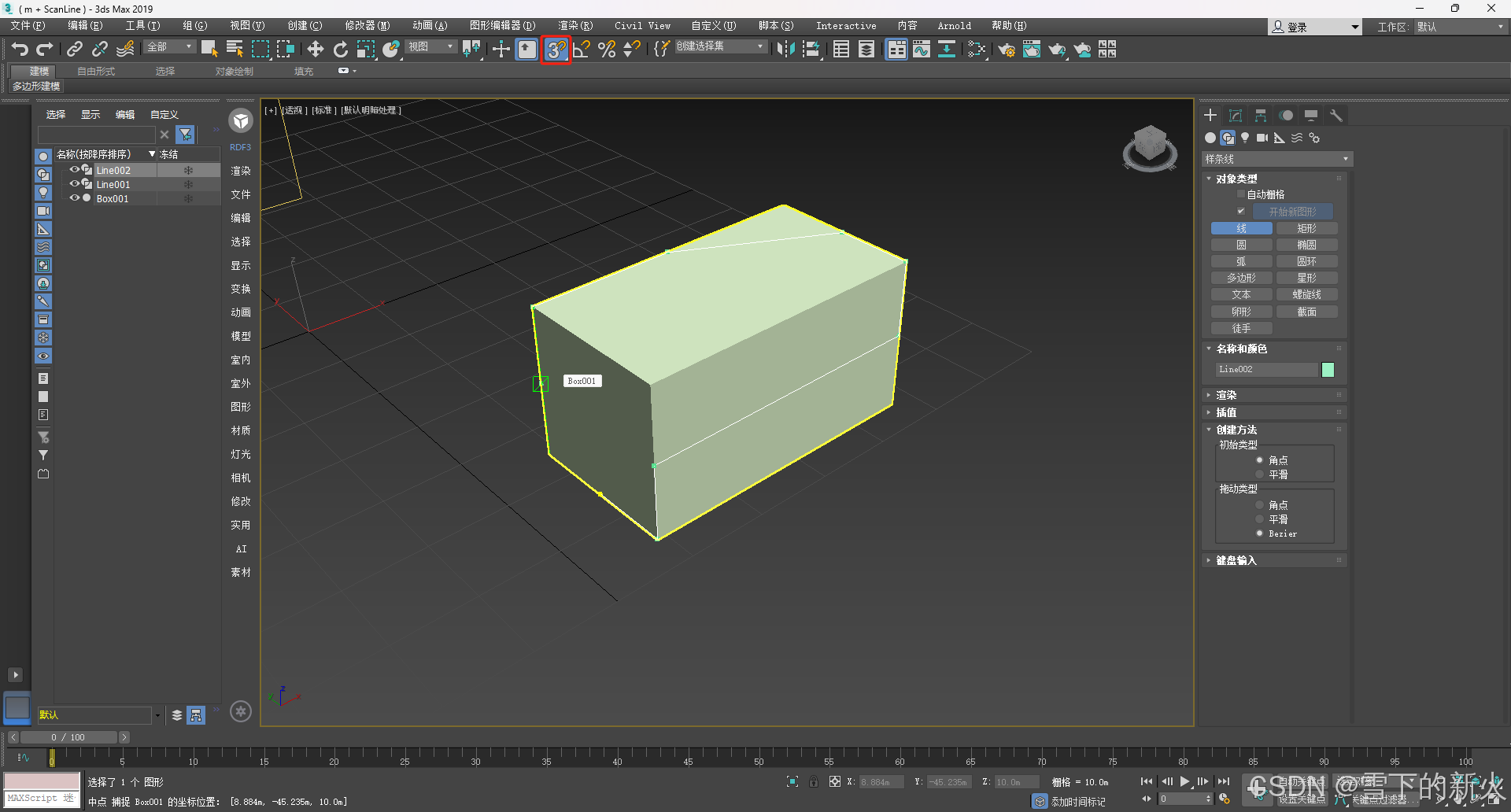

可以通过构建一个box，配合顶点、端点、重点捕捉该box构建管道弯折基础形态。

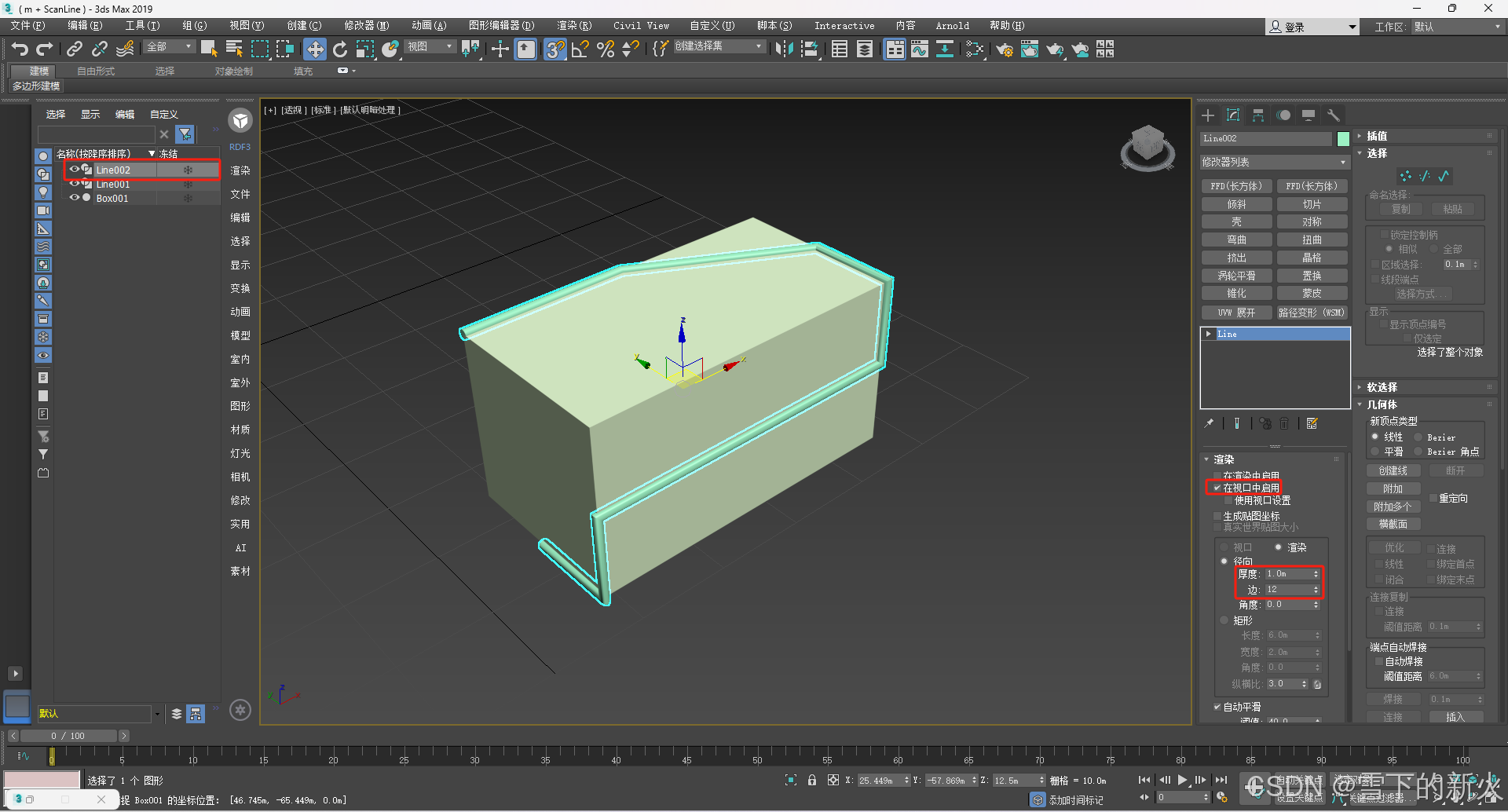

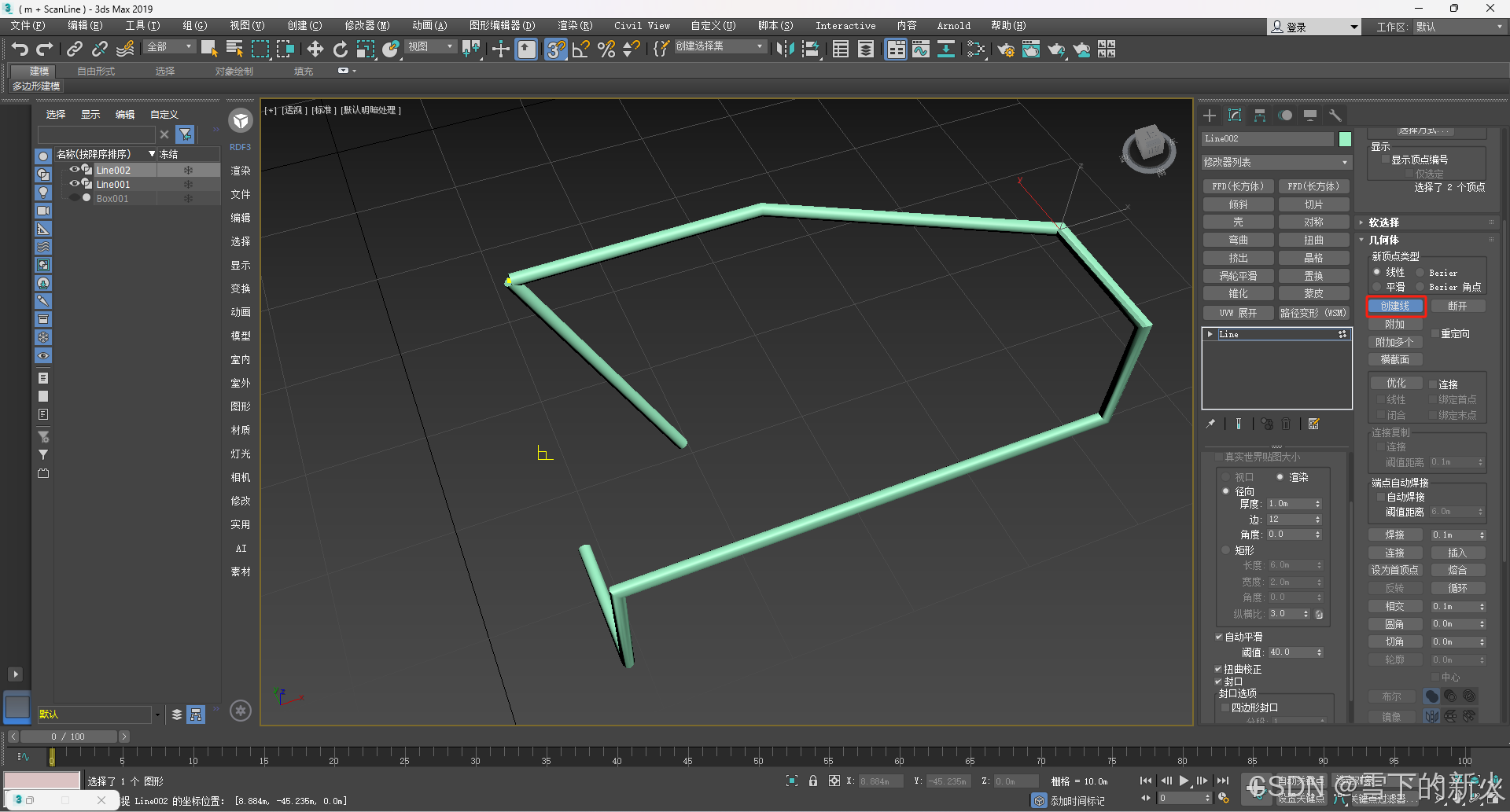

选择线，渲染-勾选在视口中启用，可以选择径向或矩形形态，一般使用径向，调节厚度（管直径），边（管道圆形分段），查看场景中效果。

修改：

首先，线的修改和模型一样有顶点、线段、样条线的选择调节对象。

顶点状态下，给线增加分段，想在末端加线，使用右侧创建线，点击原线的末端，生成下一段。

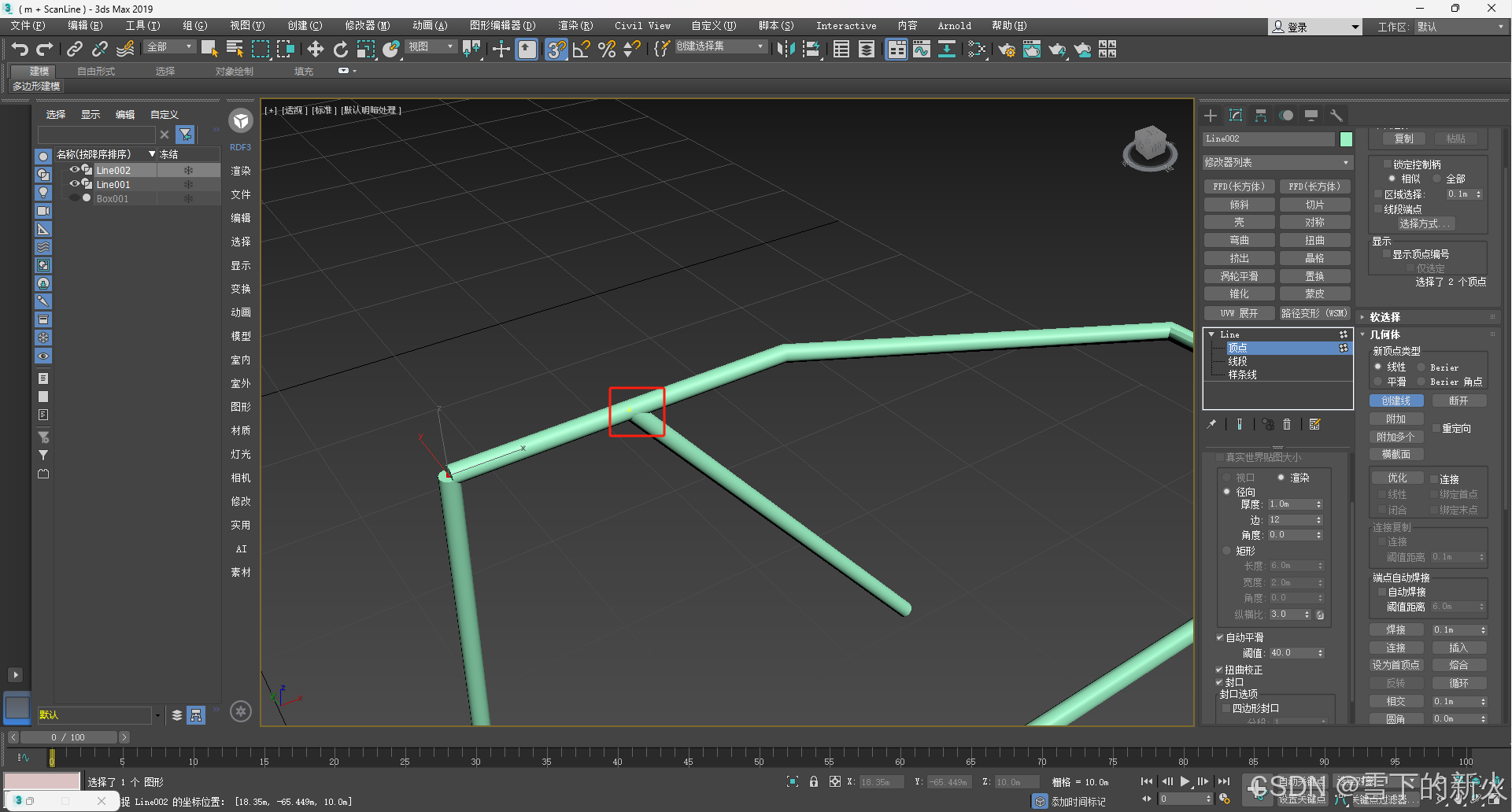

也可以在中间添加如构建三通。

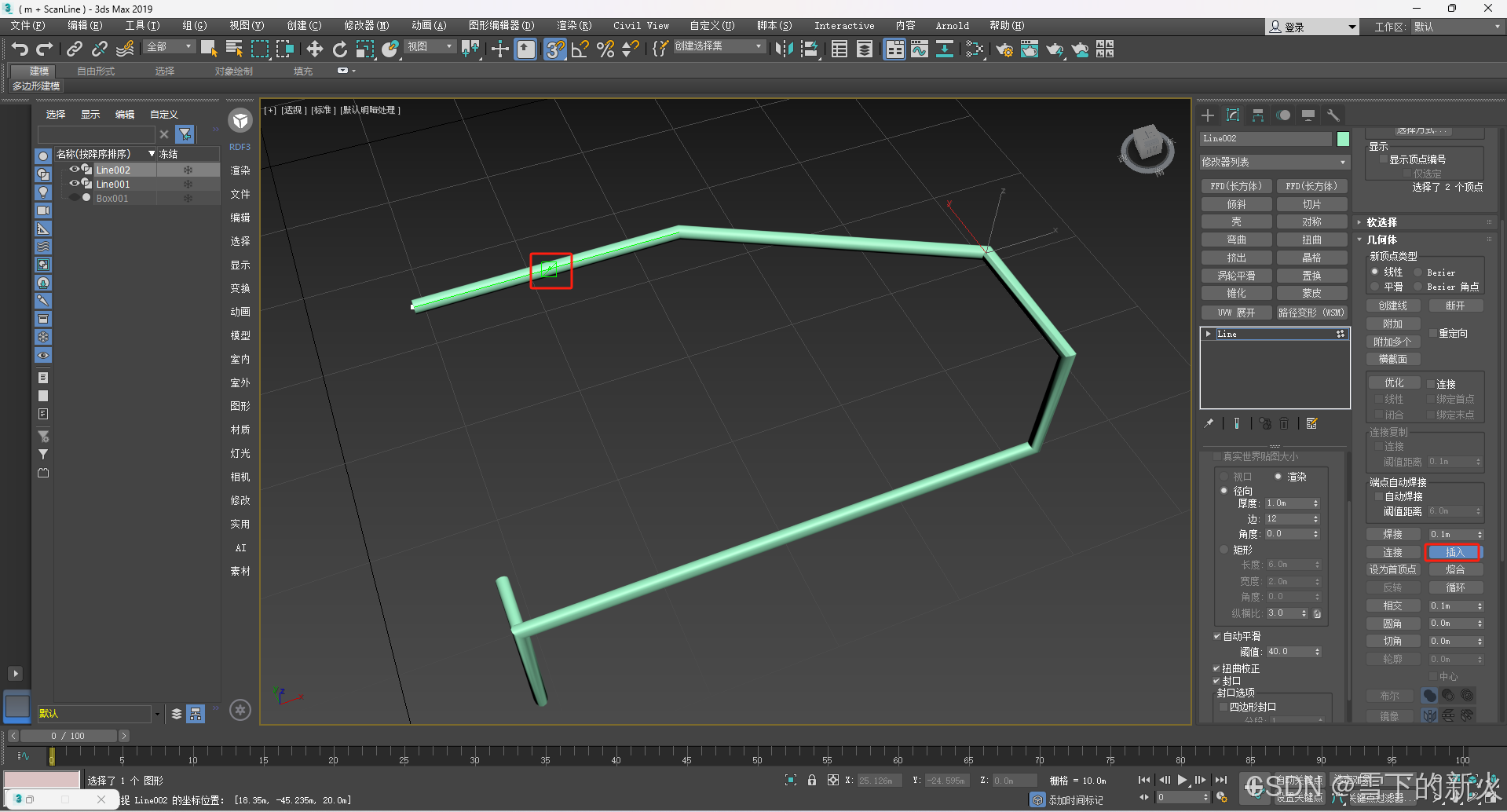

要在线的中间加段，使用插入，在线的某部位点一下并向其他方向拖动，此时已经添加一个顶点了，向外拖的过程中不慎点击了一下，恭喜获得了两个顶点，不需要就通过回退键去掉。

插入也可以在末端进行加线，并且新加的和旧的是连接在一起的，不需要焊接处理。这点比创建线那个要强，但做不了三通。

优化：

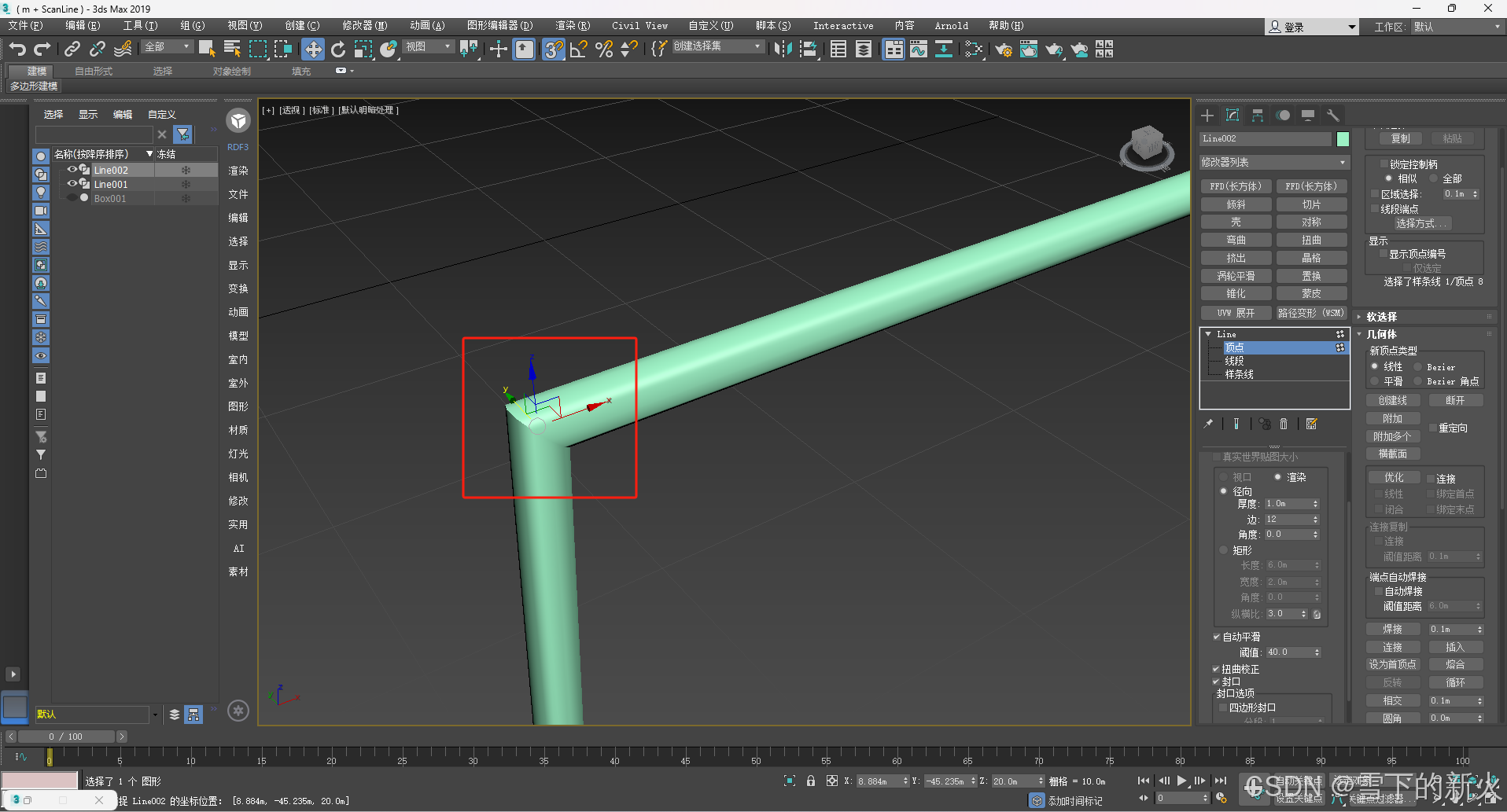

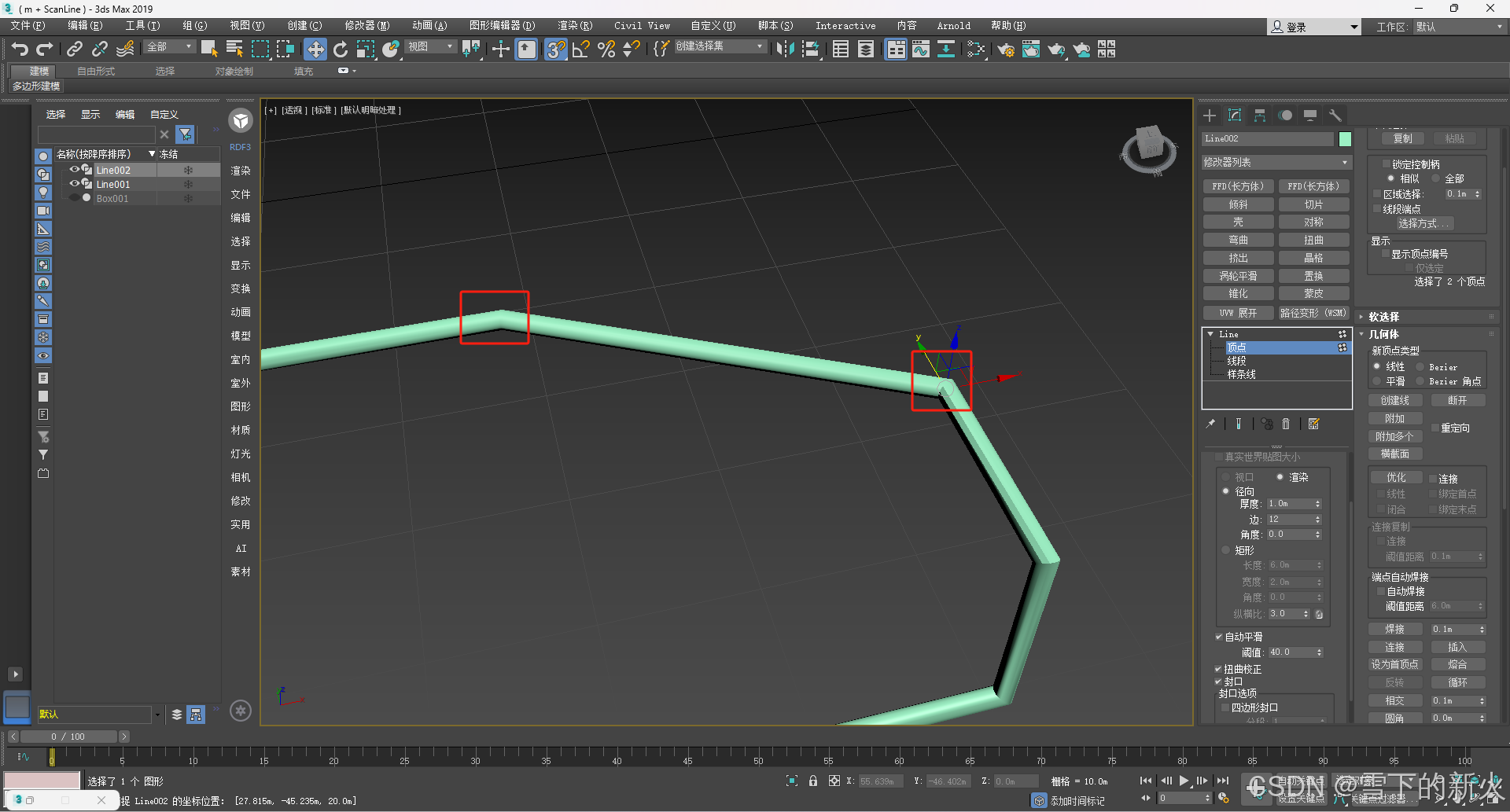

优化新增线与原线的未连接部位，使用创建线与原来线连接的部位视觉上是断开的。

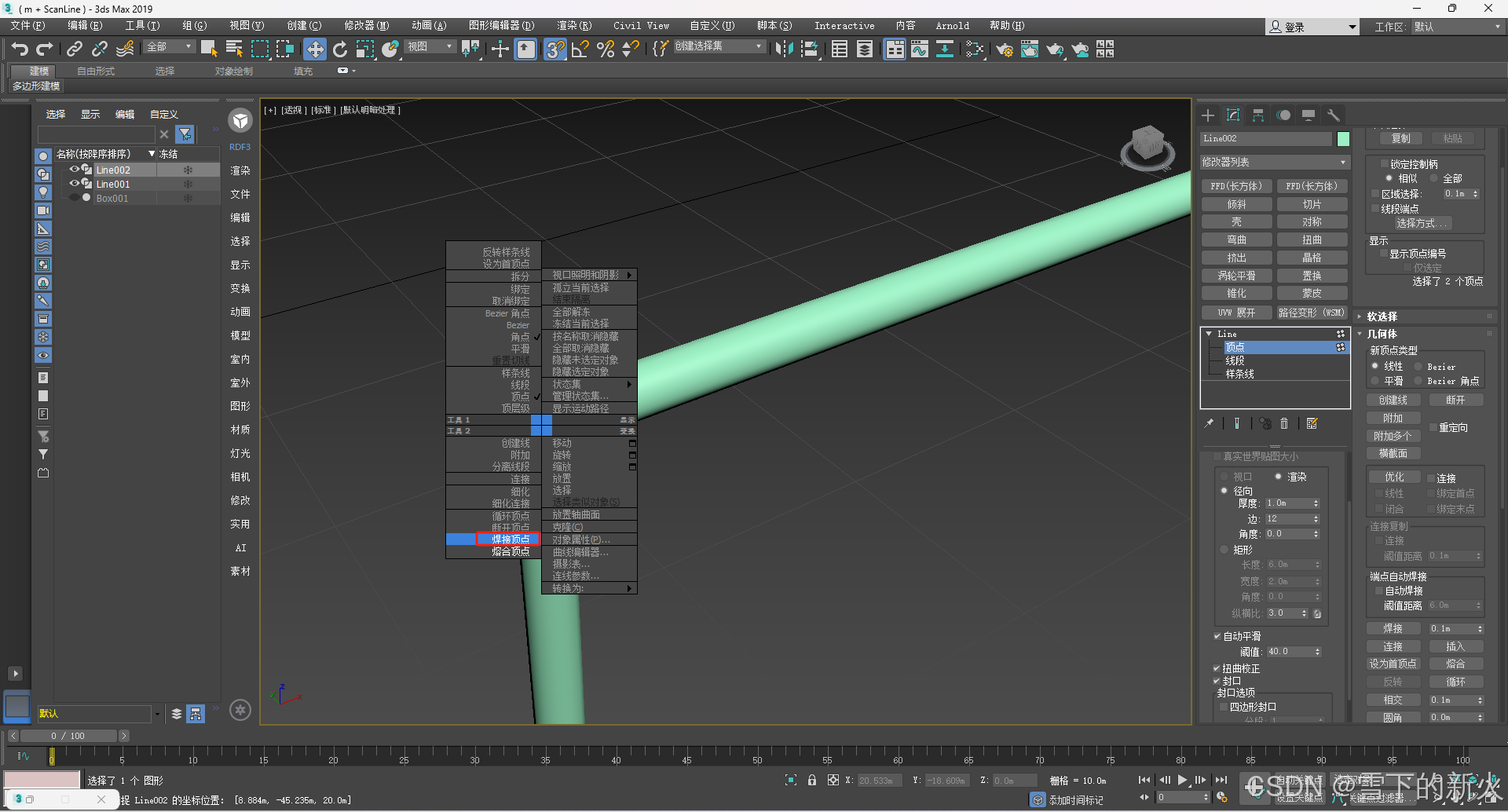

选中该顶点，右键-焊接顶点，可见两条线连接在了一起，这样方便后边倒角。

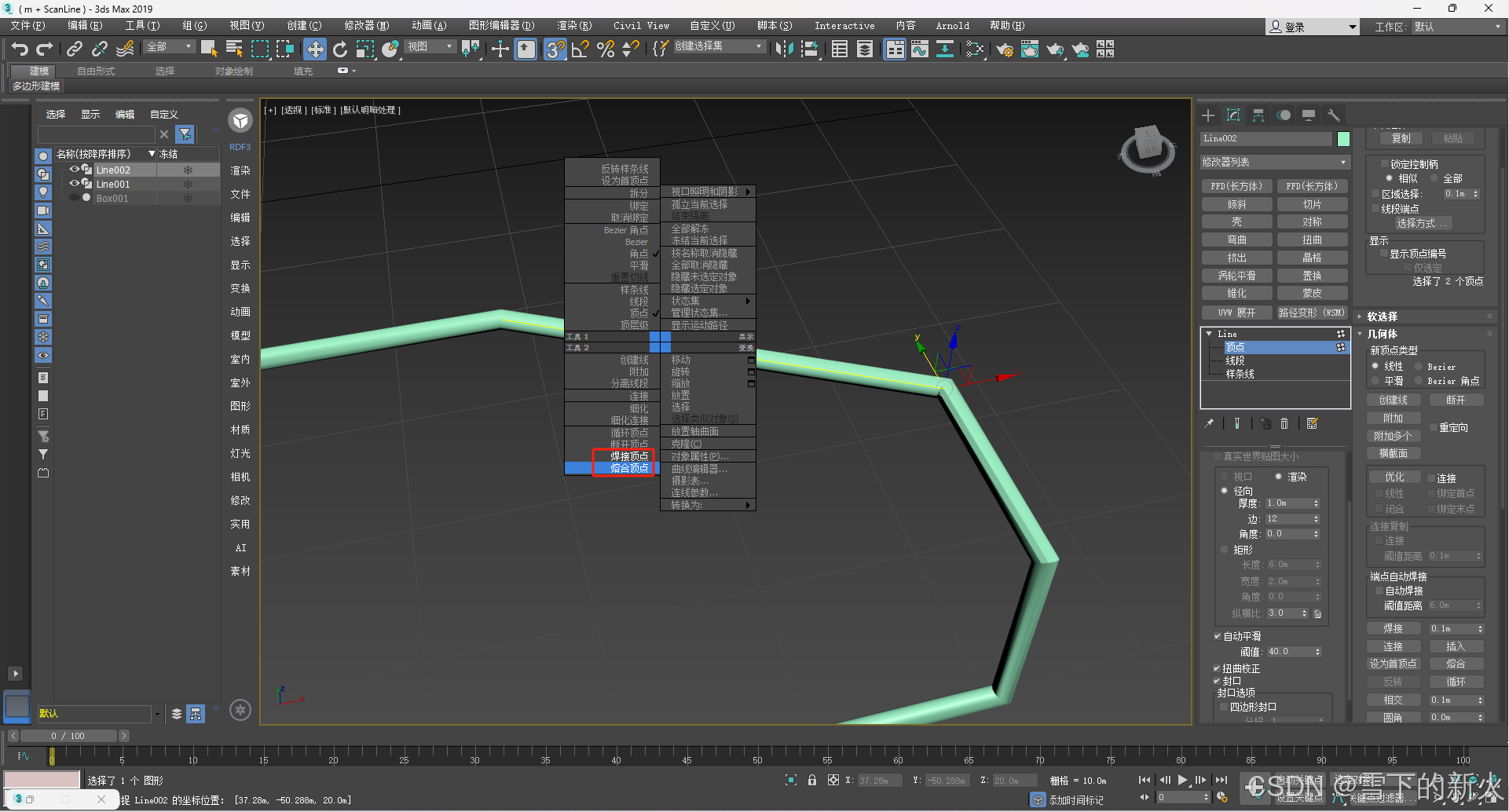

合并两个顶点，选中这两个顶点，右键，先熔合顶点，然后再焊接顶点，不然只是视觉上连起来了，添加倒角的时候是断开的。

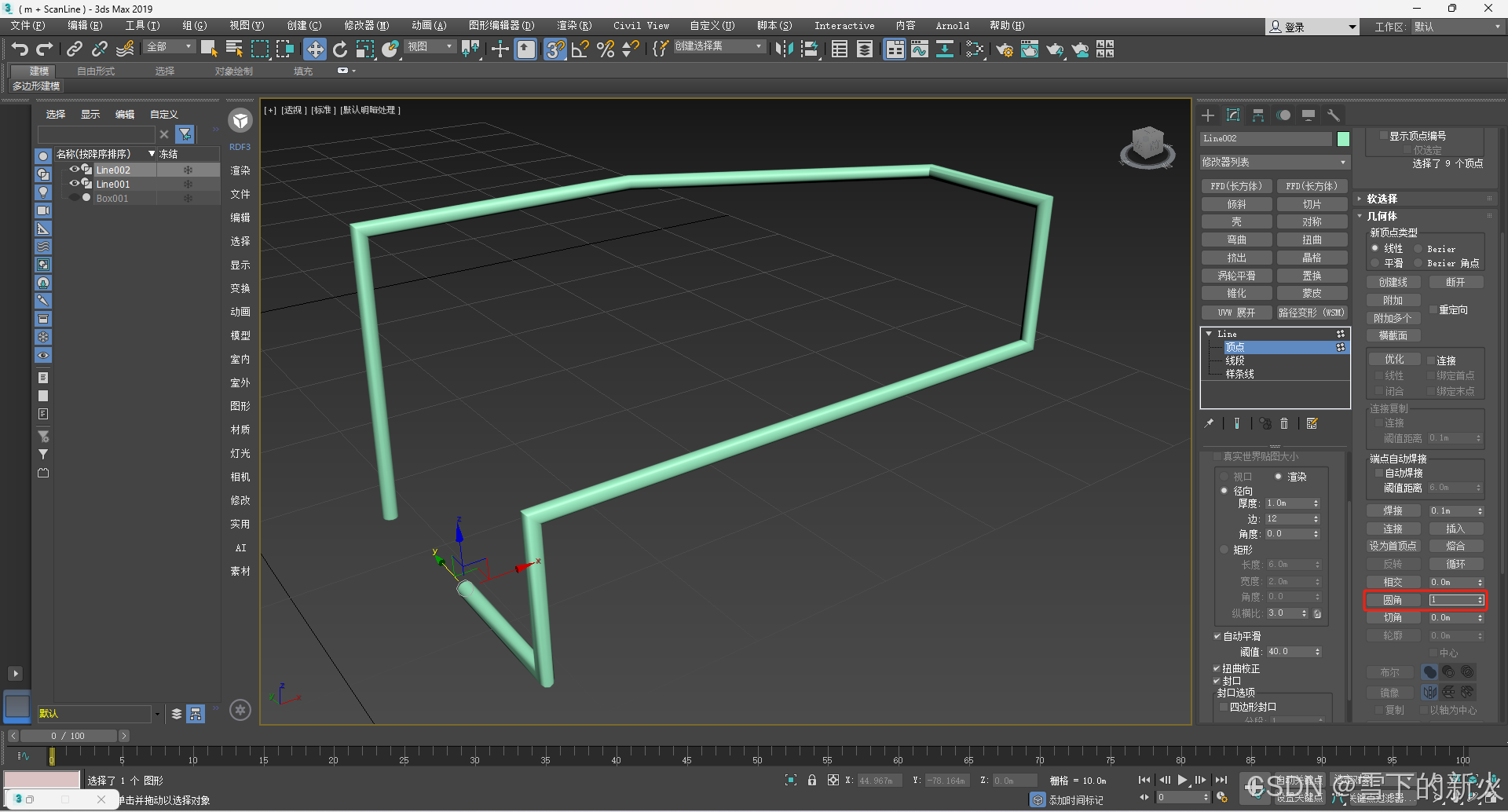

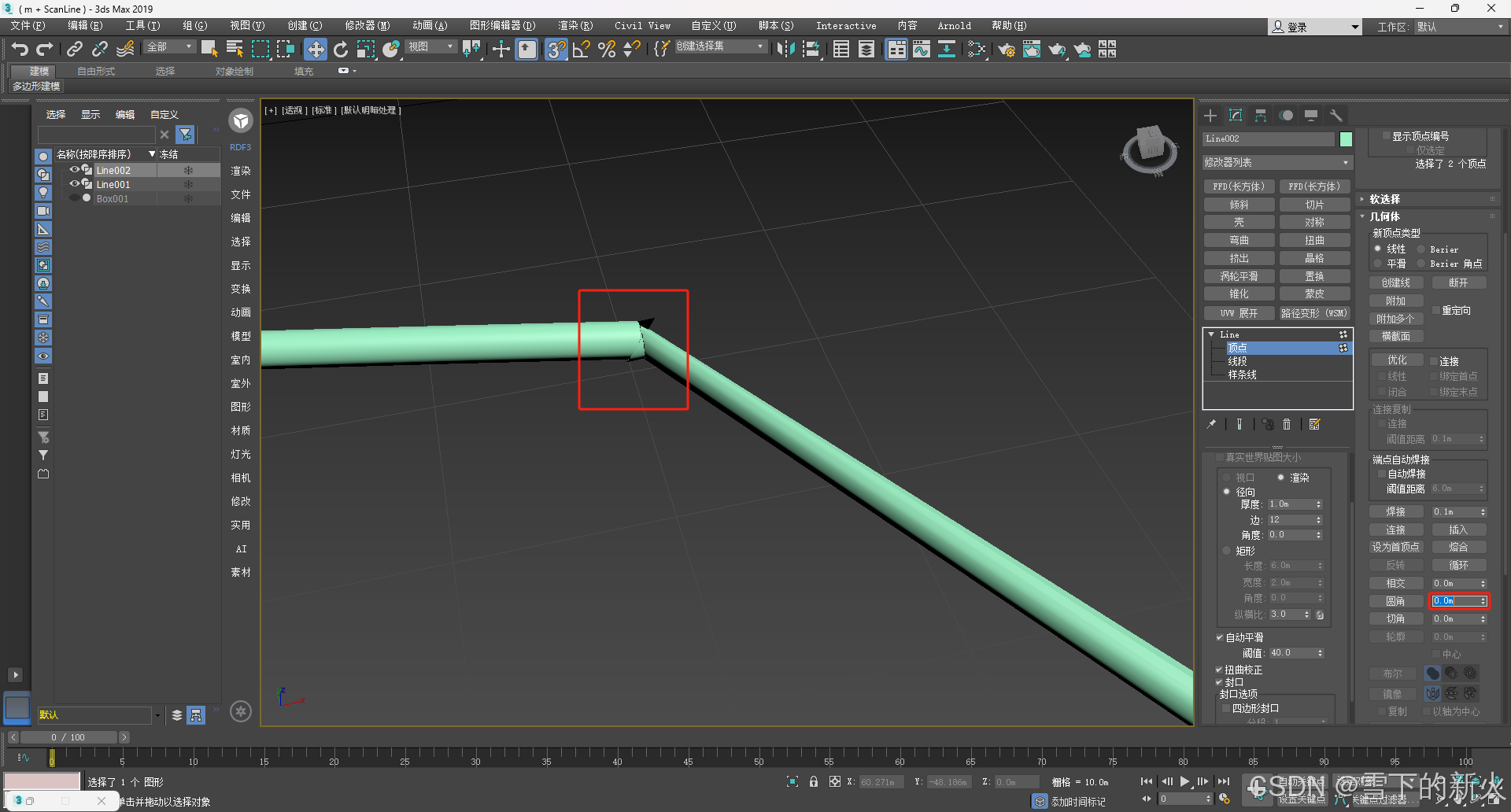

只进行熔合而没有焊接，添加圆角（这里添加值，会重新成0，实际已经输入值了），发生断裂。正确操作是没事的。

管道转角：

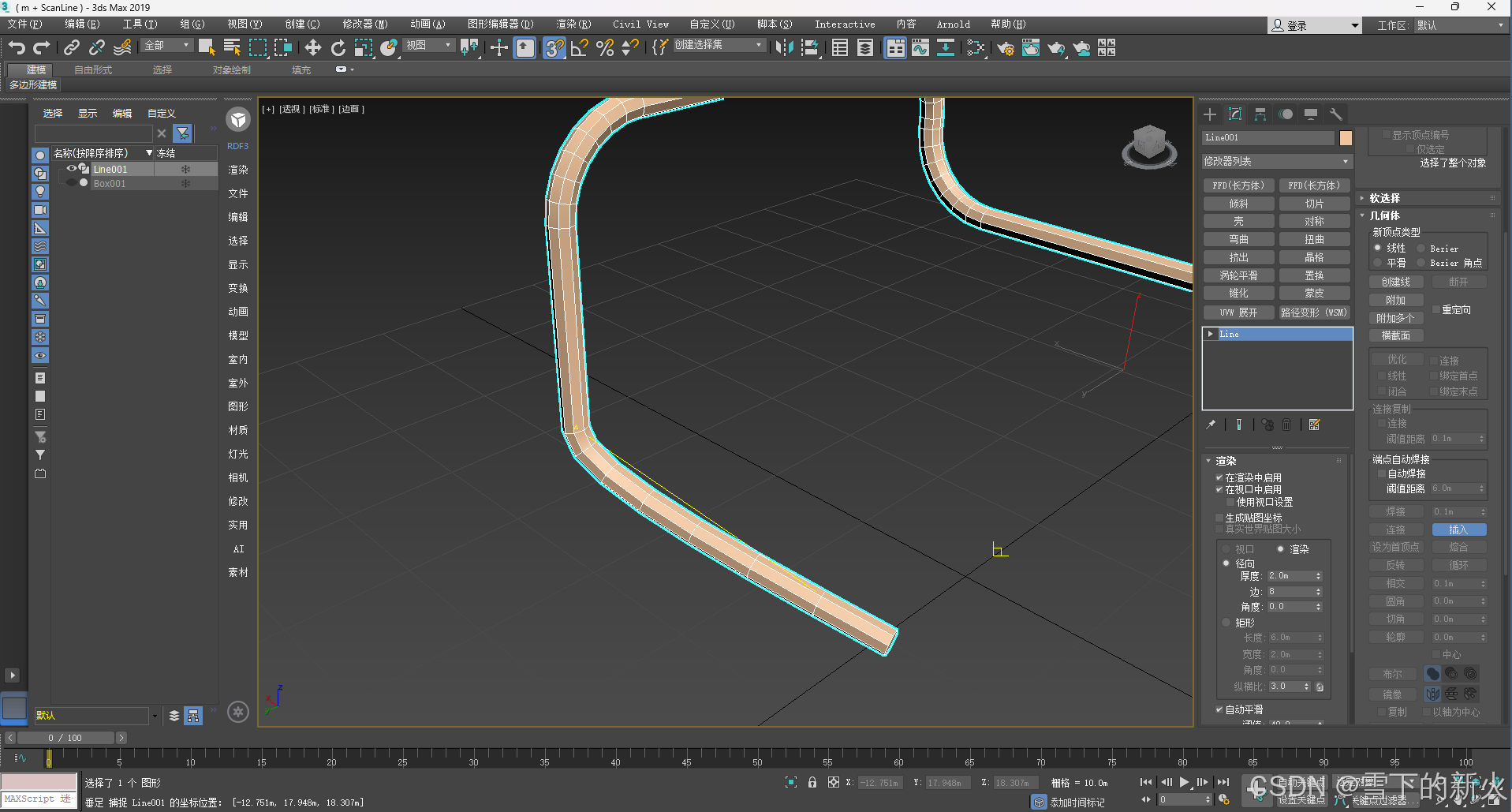

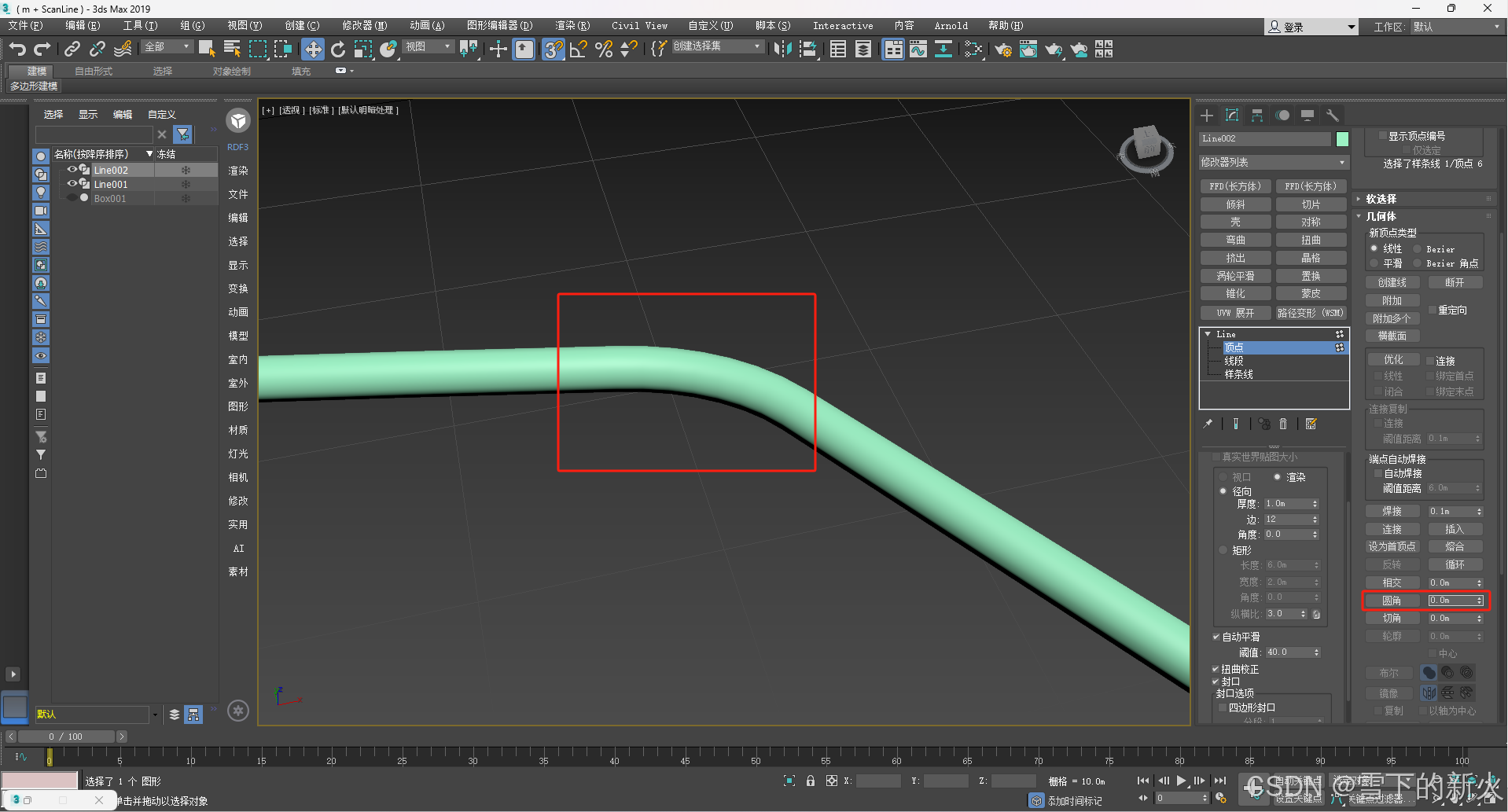

选中所有要进行圆角的点，在右侧圆角栏，填入合适的值，不合适就ctrl+Z 撤回。

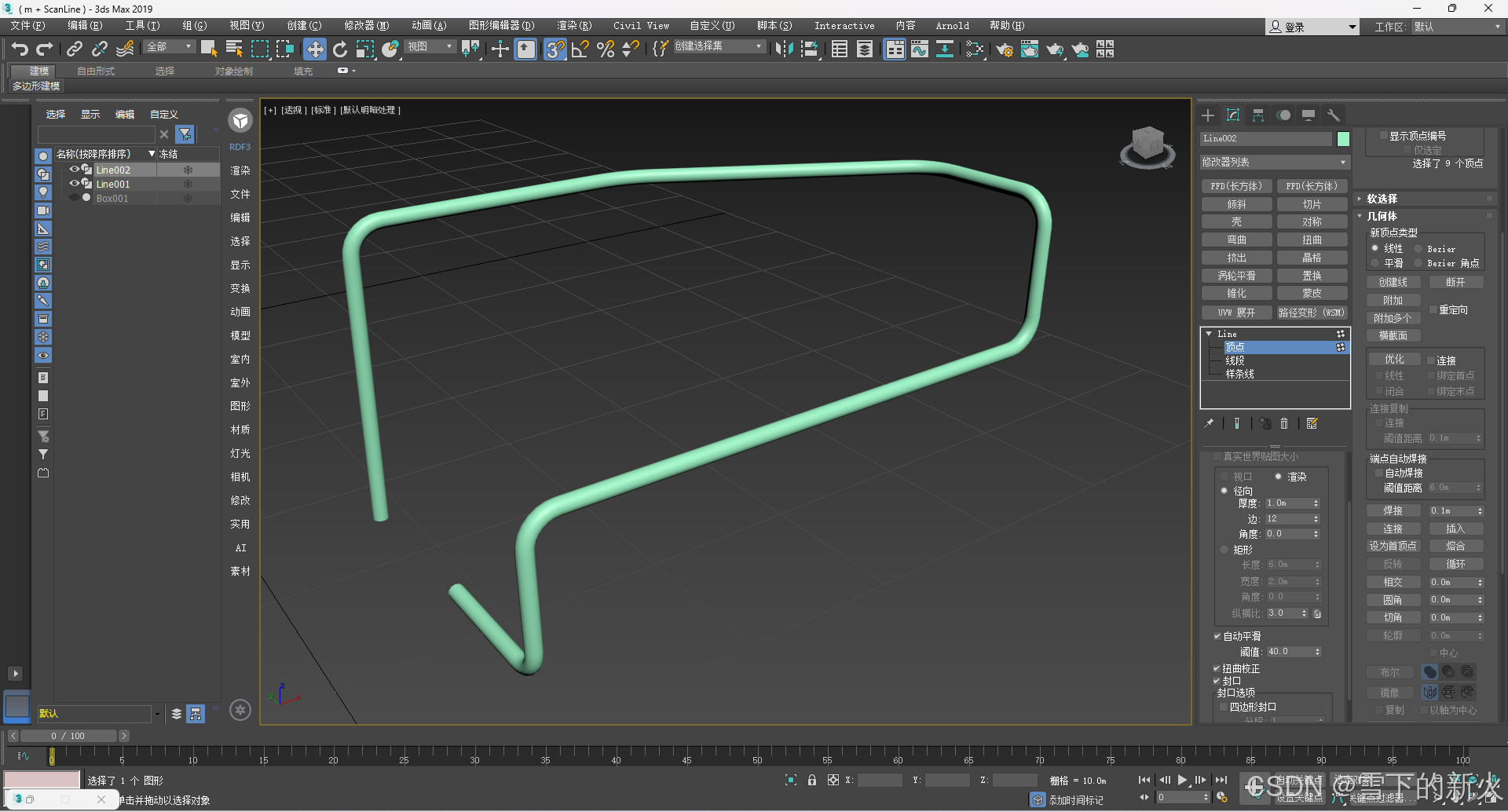

熔合后焊接的圆角是没有问题的。这一步最好后边再进行，减少重复修改的返工量。

转为模型：

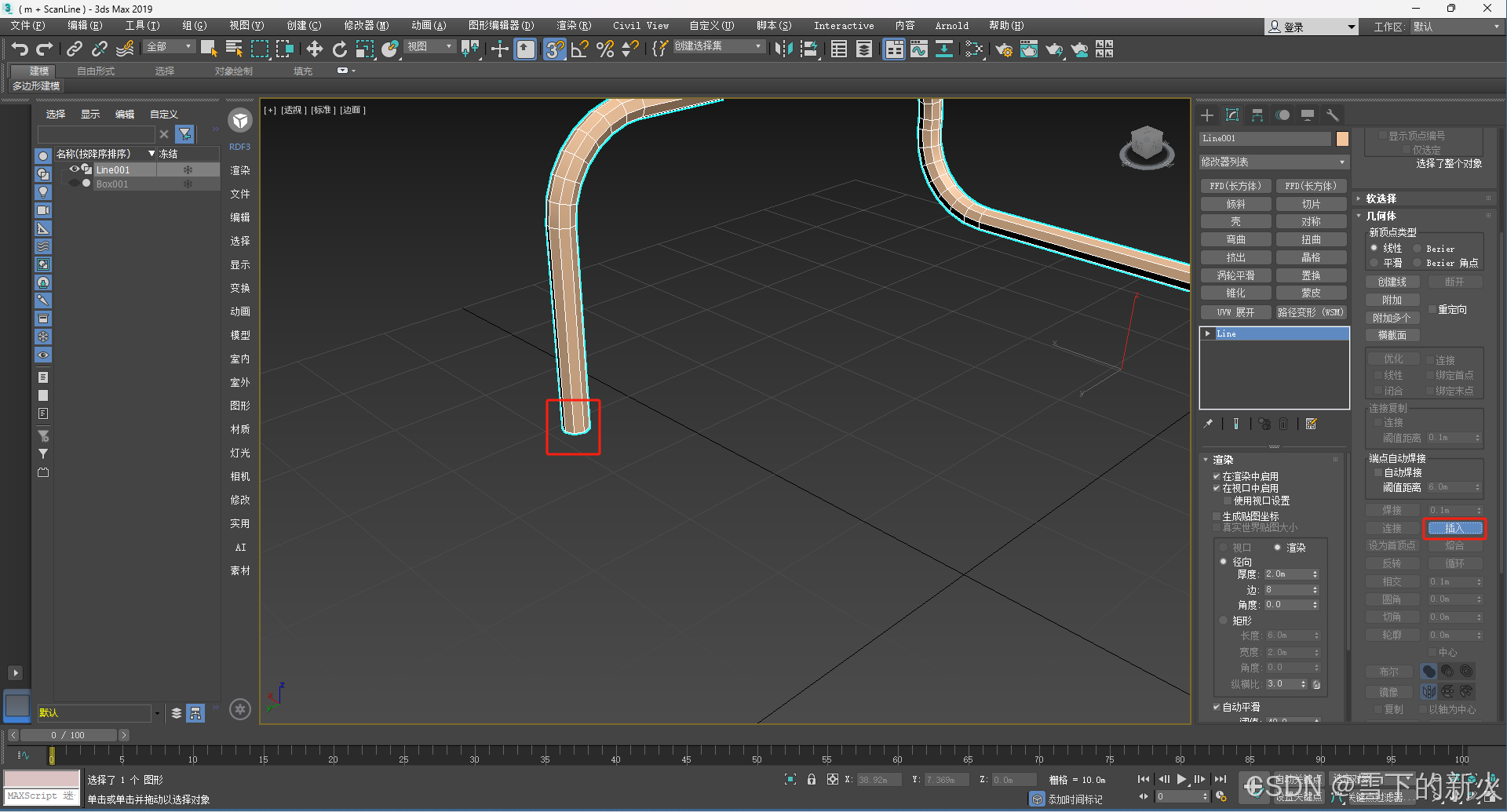

当前仅仅是渲染在视口上，为模型，实际上还是线，导出到其他模型，是空的，所以需要进行转为可编辑多边形，这一步可以在和客户完全定稿后，进行。别问为啥，问就是减少返工。

这个适合简单的管道效果，比如展好UV导入max配合shader构建管道流动啥的。毕竟厂区管道众多，漫游精度决定了管道构建和展示的效果。构建复杂的建议用插件。
