【ansys】仿真复现-圆盘旋转

今天带来的仿真内容，是别人的视频内容复现。内容比较简单，但是做的时候，中间遇到了一些问题，这个过程其实是值得思考一下的。

先看原版内容，来自B站，链接如下：

15-实例-高速转动圆盘的变形与应力计算_哔哩哔哩_bilibili

很简单的一个内容，操作步骤都有，跟着做就好了，但是第一次跟着做的时候，发现结果不一样。又回去看了下视频，过程都是一样的。开始还是纠结设置的问题，修改了很多次，后面发现了问题。带来的启示还是仿真遇到问题的时候要仔细分析，同样的设置，也可能导致不同的结果。

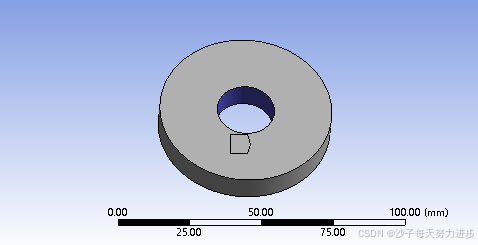

先按照视频内容建模，材料选择默认材料

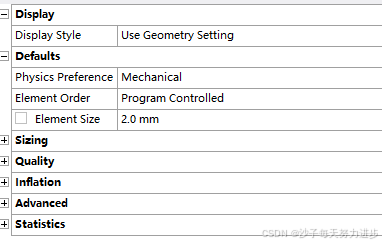

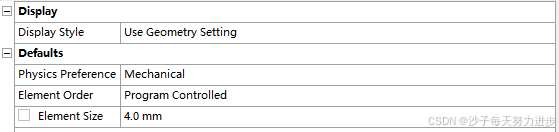

网格划分，网格大小选择2mm

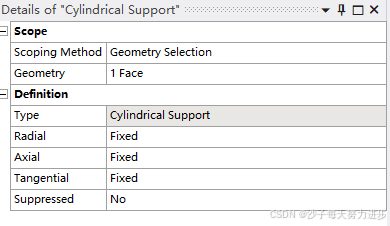

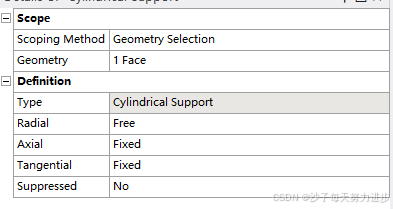

添加约束，中间小圆的地方添加圆柱约束，周向自由，其他两个

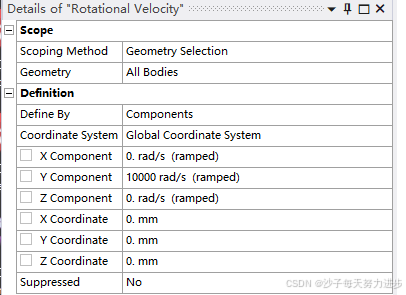

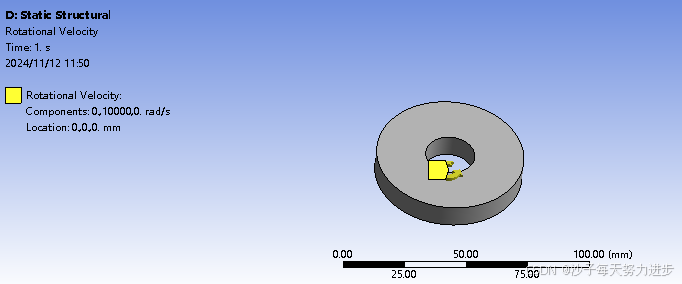

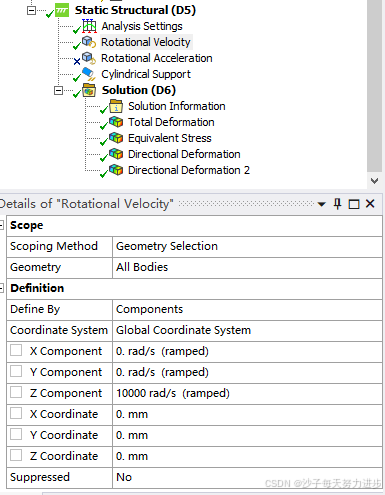

添加角速度

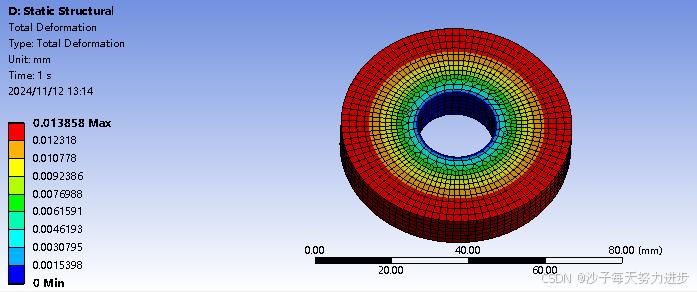

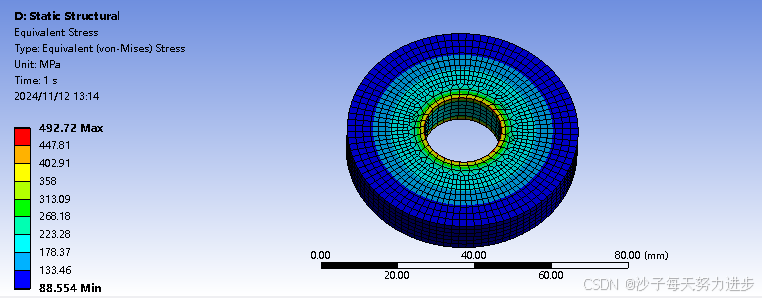

查看结果

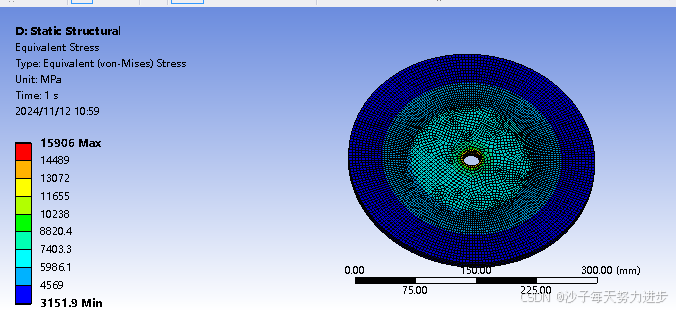

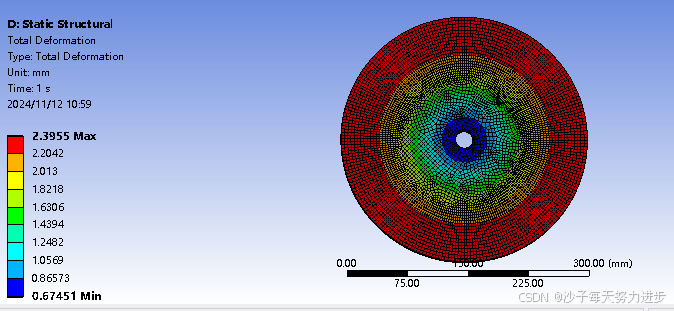

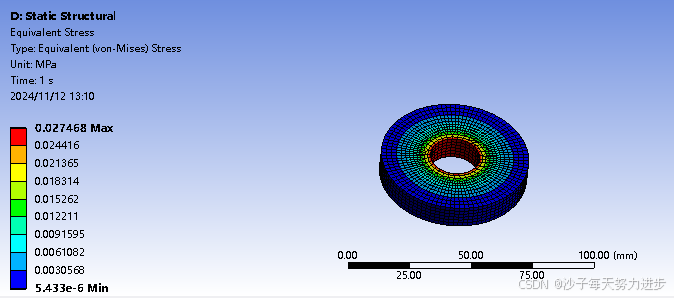

应力的情况和原视频类似，但是怎么变形却不太一样呢，里面最大，外面最小。设置和原视频是一模一样的。会不会原视频剪辑过了呢，回去仔细看了下，没有。设置也是一样的。

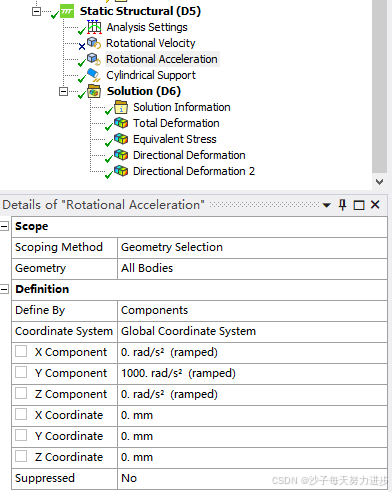

把角速度改为角加速度。可以得到类似的趋势。

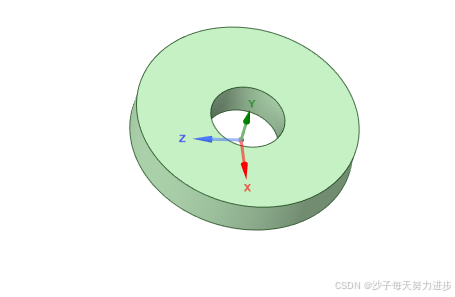

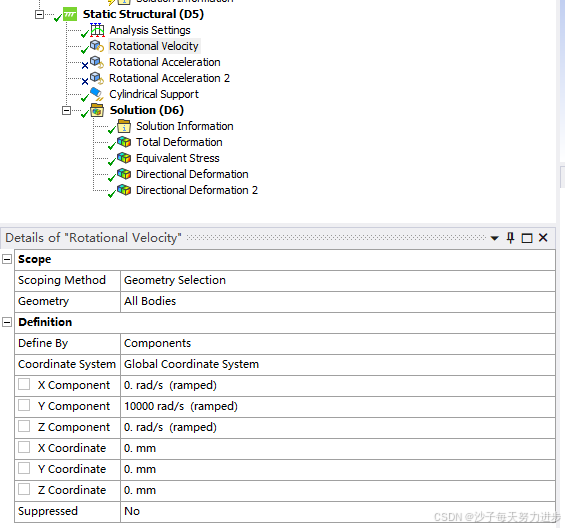

把角速度的方向换成另外一个轴。变形一致，但是应力分布不一致，仔细分析，结果还是不对的。旋转方向不同了。

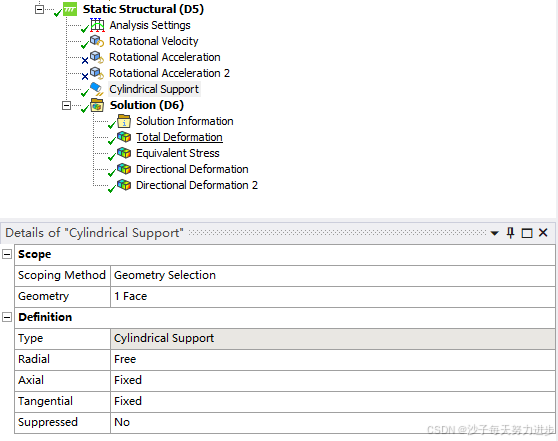

约束全部固定。结果看似一致，但是对于原视频里的分析结果，相对是改变了。

后来发现问题，模型的比例不一样，我的模型中间孔，明显在整体的占比大的多，所以，返回去调整模型。

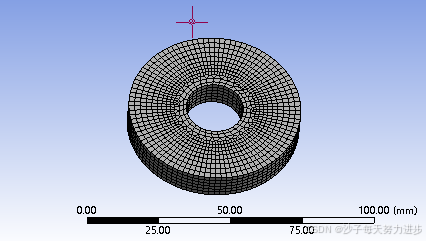

重新划分网格。原来的模型小，现在的模型大，用原来的方式来画，网格会很多很密。

网格设置，比原来大了一倍。

约束不变，周向自由，其他两个方向约束，绕旋转轴方向，给了角速度。

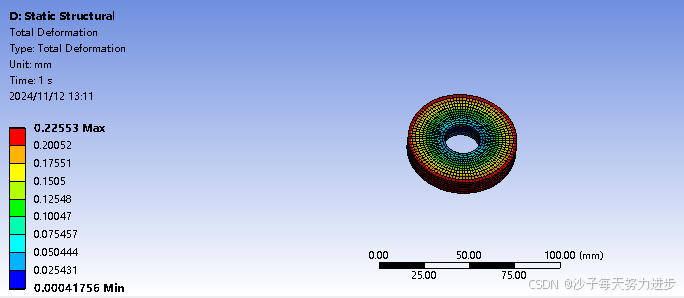

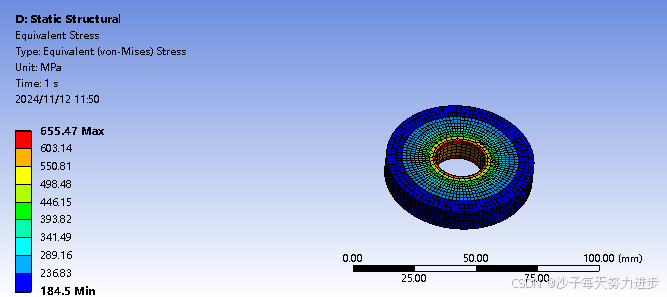

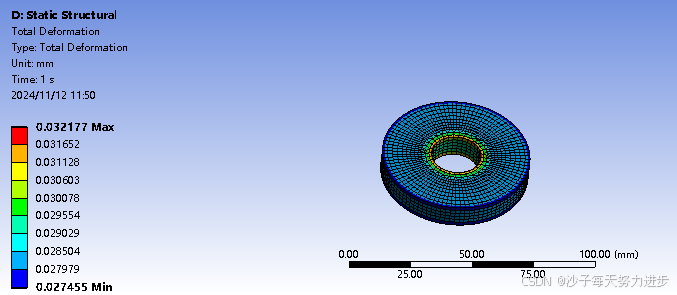

查看结果，和原视频里的结果一致。

所以问题的症结在于模型的比例，中间圆孔小，最大和最小半径的差别大，乘以一个大的角速度，最终外面变形会大于内部的变形，但是内外都有移动。

同样的一套设置，在不同的模型上会有不同的结果，有时候不是你设置的不对，可能是模型的差异导致的问题，所以检查的时候要仔细，分析的时候要细心，做的时候要大胆。
