Verilog学习——跑马灯

一、代码实现

设计定义：实现8个灯，每个灯亮0.5秒，循环闪烁。

设计代码：

`timescale 1ns / 1ns

module led_run(
    input        clk  ,
    input        rstn ,
    output[7:0]  led
    );

    reg[7:0]     r_led;
    assign led = r_led;
    reg[24:0]    cnt  ;

    always @(posedge clk or negedge rstn) begin
        if(!rstn)
            cnt <= 0;
        else if(cnt == 25_000_000-1)
            cnt <= 0;
        else
            cnt <= cnt + 1'd1;

    end

    always @(posedge clk or negedge rstn) begin
        if(!rstn)
            r_led <= 8'b0000_0001;
        else if(cnt == 25_000_000-1)
            r_led <= {r_led[6:0],r_led[7]};
        else
            r_led <= r_led;
    end
endmodule

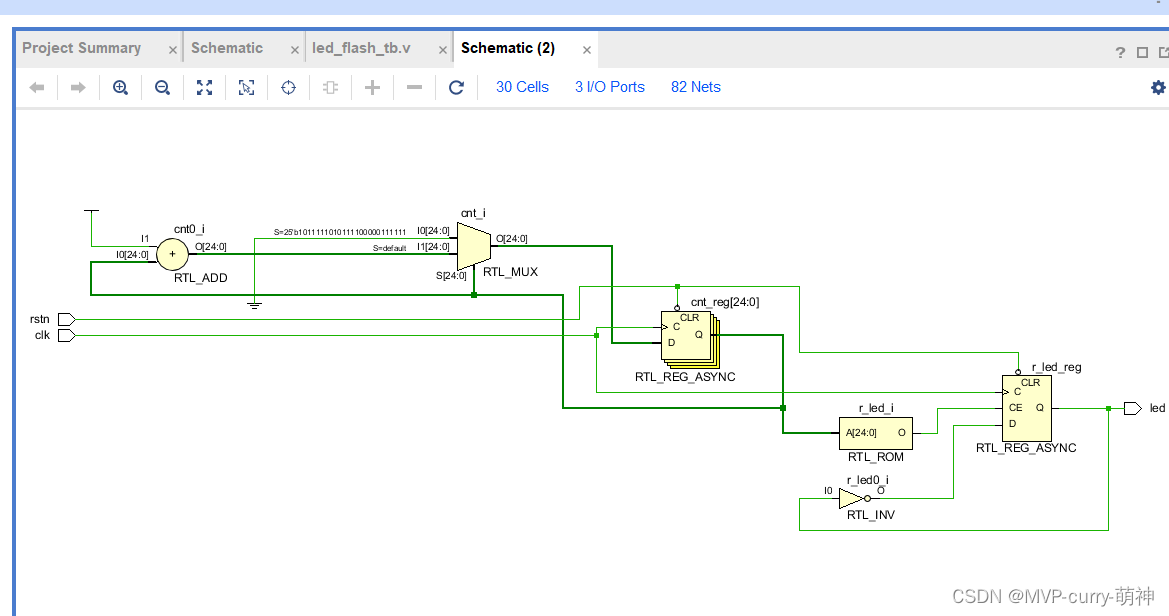

二、仿真

`timescale 1ns / 1ns

module led_run_tb();
    reg        clk  ;
    reg        rstn ;
    wire[7:0]  led  ;

led_run inst0(
    .clk  (clk  ) ,
    .rstn (rstn ) ,
    .led  (led  )
    );

initial clk = 1;
always #10 clk = ~clk;

initial begin
    rstn = 0;
    #201;
    rstn = 1;
    #2000_000_000;//#4000_000_000超过数额范围
    #2000_000_000
    #500_000_000
    $stop;
    end
endmodule

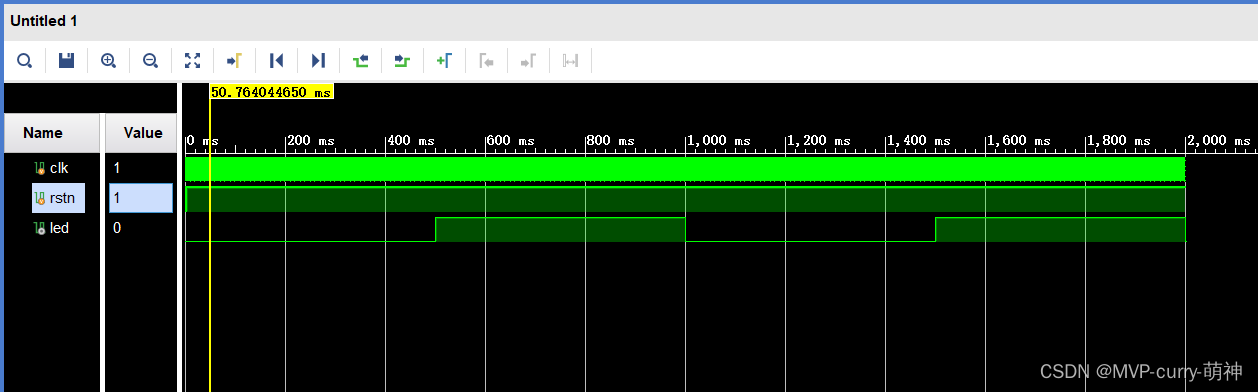

仿真时间为：0.5*9=4.5s.

ps:在实际仿真时，可以不必要完全实现0.5s的时间要求，可以实现0.05s，0.005s来缩短仿真时间，但是功能仿真效果图差不多，注意最后上板调试必须是0.5s的时间。
