Verilog学习——二选一数据选择器

一、Verilog代码实现

module muxtwo(

    input   a   ,

    input   b   ,

    input   sel ,

    output  out

    )

  assign out = (sel == 1) ? a : b ;

endmodule



二、仿真

`timescale 1ns / 1ns

module muxtwo_tb();

    reg   a   ;

    reg   b   ;

    reg   sel ;

    wire  out ;

muxtwo muxtwo_inst0(

    .a  (a  ) ,

    .b  (b  ) ,

    .sel(sel) ,

    .out(out)

    );

initial begin

  a = 0 ;b = 0 ;sel = 0;

  #200;

  a = 0 ;b = 0 ;sel = 1;

  #200;

  a = 0 ;b = 1 ;sel = 0;

  #200;

  a = 0 ;b = 1 ;sel = 1;

  #200;

  a = 1 ;b = 0 ;sel = 0;

  #200;

  a = 1 ;b = 0 ;sel = 1;

  #200;

  a = 1 ;b = 1 ;sel = 0;

  #200;

  a = 1 ;b = 1 ;sel = 1;

  #200;

  $stop;

end

endmodule

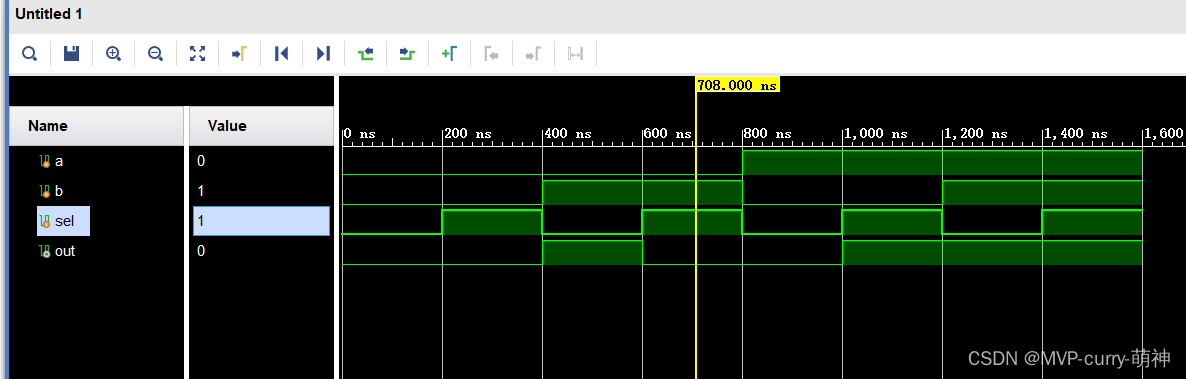

 通过加上激励，出现如下图的波形图：
