【stm32】3线spi的使用，基于HAL库

stm32的3线SPI介绍、调试、使用

概要

3线SPI的使用
最近在调单片机通信的时候需要使用到3线的SPI，但是这个协议用的太少网上基本找不到使用范例，所以我在自己调通了之后编写了本篇教程。

3线SPI与4线SPI的区别简介

一、3线和4线SPI的不同点

首先先从4线SPI的通信讲起，4线SPI的教程网上一大堆，这里就不赘述了，直接百度即可。
这里讲4线和3线的区别。

1. 连接

4线SPI的4根连接线

（括号内是不同的叫法，都是指同一根线）
CS（SENB，片选）
CLK（时钟线，CSK）
MOSI（主出从进，master out slave in）
MISO（主进从出，master in slave out）
主就是我们的主控，从就是我们的从设备。这边手边正好有一颗SH3001陀螺仪同时支持3线和4线SPI，所以将其作为本次教程的教学用具。

3线SPI的3根连接线

CS（SENB，片选）
CLK（时钟线，CSK）
MOSI（信号线） 在4线中这根作为主出从进单工通信，但是3线中可以双向通信（半双工）

2. 时序图

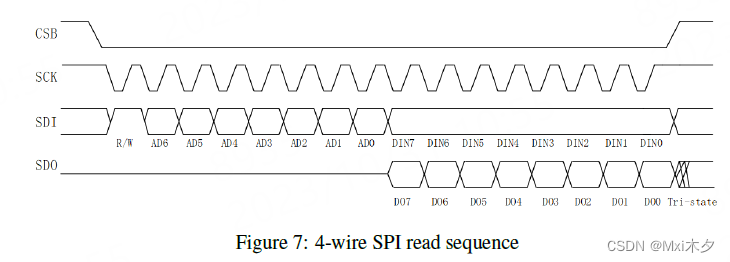

4线SPI时序图

首先是写读时序图，关于这个时序图网上也有很多教程，这边简要介绍一下
CSB为CS片选线，SCK为时钟线，SDI是MOSI，SDO是MISO。
这里的SDI和SDO称呼也是根据设备描述来的，我这个SD IN，缩写SDI，SDO为SD OUT的缩写，SD可以理解为设备端。

相信经常调SPI的伙伴对这个图很熟悉这里就不展开讲了，如果4线SPI不熟悉的小伙伴可以去寻找4线SPI的教程（非常多）

3线SPI时序图

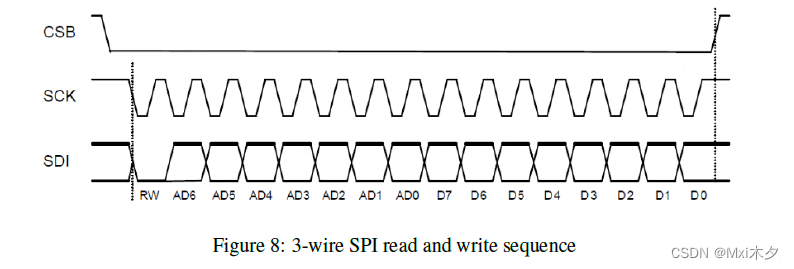

这里只放出了读取数据的时序图（写数据的时候3线和4线SPI的时序图是一样的）

观察这个3线和4线的时序图，可以看到，只是将全双工的两根线合在了一起变成了半双工的一根线，通俗来讲就是两根数据线的通信合在一根线上了，这样做有优点也有缺点。
优点：
少用一根线，对于小系统IO接口很吃紧，但是IIC速率又打不到需求的系统省下一根线。
缺点：
在数据线输出与输入模式转换的时候需要一定的时间来转换（时间短，约3us），作为对比，这里给出565K SPI的时钟线高低电平时间：850ns，也就是约3个半时钟调线，在更高速的SPI中可能会有影响（2M，5M，10M时钟线）

接下来讲解如何配置这样的3线SPI

配置流程

使用的主控为STM32F103C8T6，使用ST官方提供的CUBEMX来配置3线SPI。
配置过程与4线SPI的配置过程大致相同，具体可以参考这篇教程
http://t.csdnimg.cn/ZjjTL（若侵删）
这里介绍一下不同点：

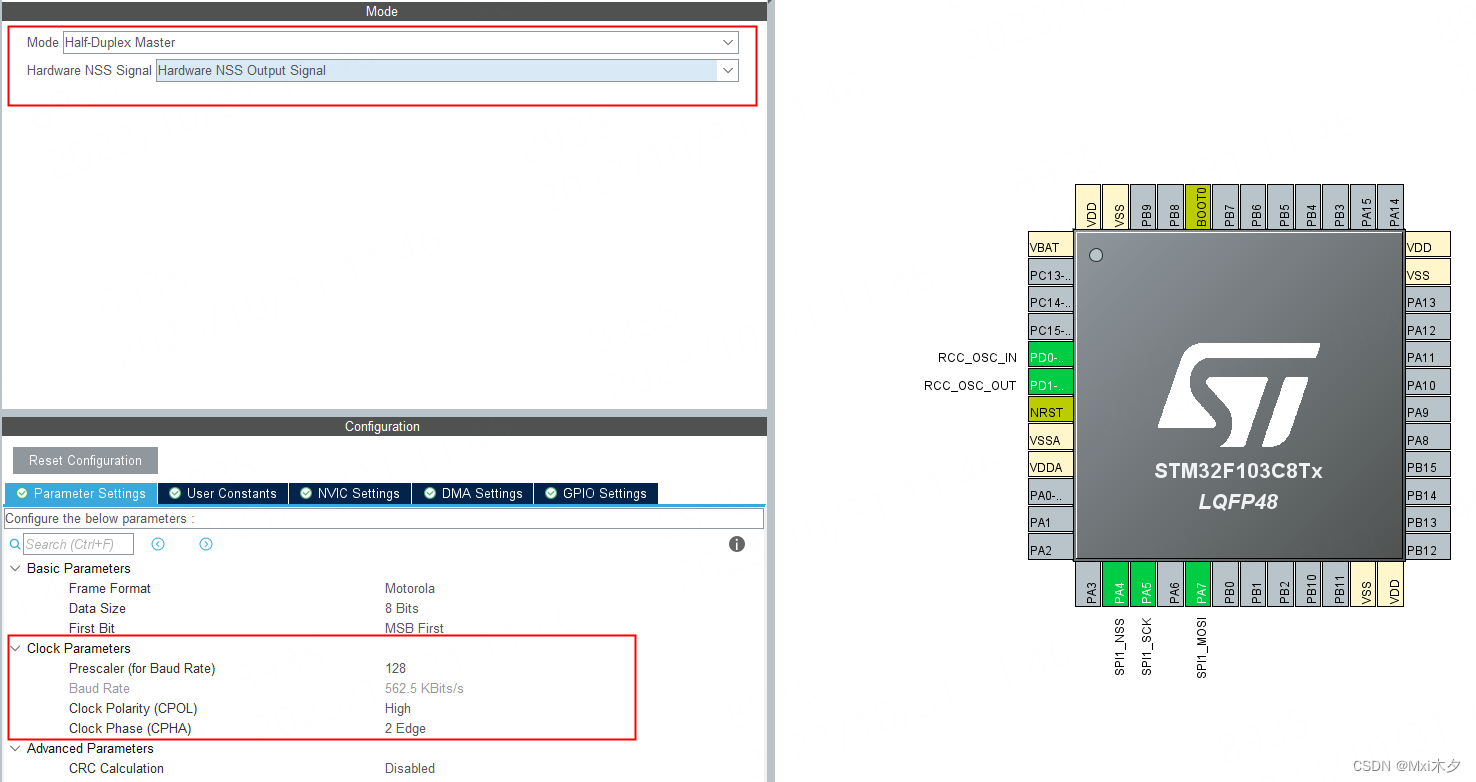

MODE的位置选择半双工主，下面的CPOL和CPHA是选择模式的，一共有4个模式（00,01,10,11）我选择的这个设备SH3001只支持00和11模式，我观察我这里的板载电路，时钟线和数据线都有上拉2.2K的电阻，所以只能使用11模式（SCK时钟线默认高电平，使用时钟的第二个跳变沿），对比介绍一下，00模式就是SCK时钟线默认低电平，第一个跳边沿。
配置好之后就可以去看代码了。
(CUBEMX输出的代码和我贴的代码有些区别，注意配置的内容，我手动修改了一些代码）

//SPI的初始化函数
//速率调节
/***************************************************************************
  you can change SPI speed by motified variable SPI_BAUDRATEPRESCALER_128
  SPI_BAUDRATEPRESCALER_2       nonsupport
  SPI_BAUDRATEPRESCALER_4       18MBits/s
  SPI_BAUDRATEPRESCALER_8       9MBits/s
  SPI_BAUDRATEPRESCALER_16		4.5MBit/s
  SPI_BAUDRATEPRESCALER_32      2.25MBit/s
  SPI_BAUDRATEPRESCALER_64      1.125MBit/s
  SPI_BAUDRATEPRESCALER_128     562.5KBits/s    (default)
  SPI_BAUDRATEPRESCALER_256     281.25KBits/s
  **4-wire-SPI can use all speed config
  **3-wire-SPI can only chose 128 or 256
*****************************************************************************/
void MX_SPI1_Init(void)
{
  hspi1.Instance = SPI1;//使用SPI1接口
  hspi1.Init.Mode = SPI_MODE_MASTER;//SPI使用的MODE
  hspi1.Init.Direction = SPI_DIRECTION_1LINE;//SPI使用的数据线数量(这里就是3线和4线的区别点)
  hspi1.Init.DataSize = SPI_DATASIZE_8BIT;//SPI的数据位，可选8bit和16bit
  hspi1.Init.CLKPolarity = SPI_POLARITY_HIGH;//时钟线默认高
  hspi1.Init.CLKPhase = SPI_PHASE_2EDGE;//时钟线第二个跳边沿开始计（这两行代码是11模式）
  hspi1.Init.NSS = SPI_NSS_SOFT;//配出来是HARD，但是我手动把它换成了SOFT，方便自己配置
  hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_128;//分频率，对应不同的SPI速率，不同芯片不同
  hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;//高位在前
  hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi1.Init.CRCPolynomial = 7;//CRC计算的校准系数，这里推荐单数
  if (HAL_SPI_Init(&hspi1) != HAL_OK)
  {
    Error_Handler();
  }
}

这是里面配置函数的部分描述

//GPIO的配置代码
void HAL_SPI_MspInit(SPI_HandleTypeDef* spiHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(spiHandle->Instance==SPI1)
  {
    /* SPI1 clock enable */
    __HAL_RCC_SPI1_CLK_ENABLE();

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**SPI1 GPIO Configuration
    PA4     ------> SPI1_NSS
    PA5     ------> SPI1_SCK
    PA6     ------> SPI1_MISO
    PA7     ------> SPI1_MOSI
    */
    GPIO_InitStruct.Pin = GPIO_PIN_6;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

		GPIO_InitStruct.Pin = SPI_CS_Pin;
		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
		GPIO_InitStruct.Pull = GPIO_NOPULL;
		GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
		HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_5|GPIO_PIN_7;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
  }
}

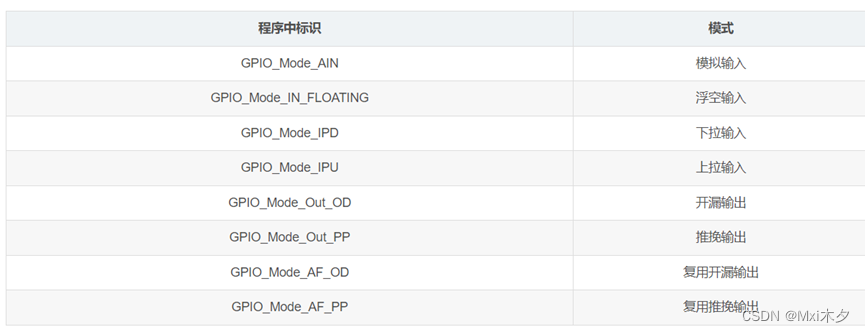

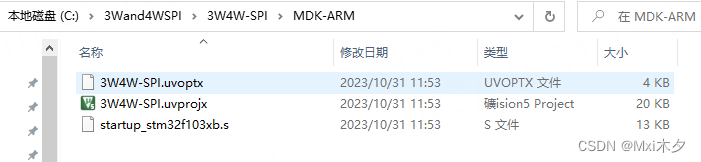

这两个就是SPI的配置和GPIO初始化代码，跟随CUBEMX的流程走完之后直接进入工程看看(双击20kb的工程文件）

观察SPI.c文件，里面只有初始化，并没有通信协议的代码，我们需要去库里面寻找通讯协议接口并将其复制出来。
在stm32f1xx_hal_spi.c里面有很多spi的接口，这边把需要使用到的3个接口单独介绍：
HAL_SPI_TransmitReceive（主控传收一体，4线SPI使用）
HAL_SPI_Transmit（主控只传出，3线SPI用）
HAL_SPI_Receive （主控只接受，3线SPI用）
接下来就是跟着时序图写通讯协议了。

unsigned char spiTxBuf[256],spiRxBuf[256];
unsigned char SPI3_readNBytes (	unsigned char devAddr,
                                unsigned char regAddr,
                                unsigned short readLen,
                                unsigned char *readBuf)
{
//分页操作，为我选用的这个SH3001特有，实际编写的时候可以把这5行去掉
  spiTxBuf[0] =  0x7F;
  spiTxBuf[1] =  (regAddr > 0x7F) ? 0x01 : 0x00;
  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);
  HAL_SPI_Transmit(&hspi1, spiTxBuf, 2, 2);
  HAL_GPIO_WritePin( GPIOA,GPIO_PIN_4,GPIO_PIN_SET);
//这里开始是通信协议
  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//cs拉低
  spiTxBuf[0] =   regAddr | 0x80;//设备地址|最高位0写1度
  HAL_SPI_Transmit(  &hspi1, spiTxBuf, 1, 1);//传输1+7地址命令
  HAL_SPI_Receive (  &hspi1, readBuf, readLen, readLen);//接受设备返回的数据
  HAL_GPIO_WritePin( GPIOA,GPIO_PIN_4,GPIO_PIN_SET); //拉高cs线
  return 0;
}


unsigned char SPI3_writeNBytes(	unsigned char devAddr,
                                unsigned char regAddr,
                                unsigned short writeLen,
                                unsigned char *writeBuf)
{
  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//拉低cs线
  spiTxBuf[0] =   regAddr & 0x7F;//0+7位地址为写命令+设备地址
  for (int k = 0;k<writeLen;k++)//将传入的指针内容传入txbuf里面
  {
    spiTxBuf[k+1] =  writeBuf[k];
  }
  HAL_SPI_Transmit(  &hspi1, spiTxBuf, writeLen+1, writeLen+1);//传输数据
  HAL_GPIO_WritePin( GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//拉高cs线
  return 0;
}

好了，我么可以看通信数据了，这个通信协议传输起来没有问题，可以直接和SH3001进行通信，获取六轴的数据。

协议分析

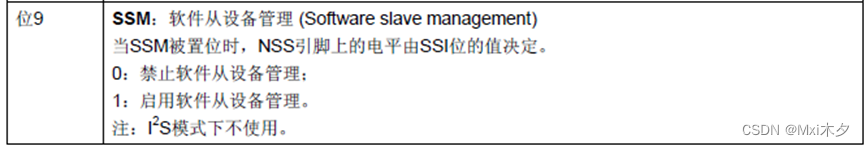

当然这少不了官方ST给的数据手册描述，这里贴一个图

然后查看我们的SH3001设备的datasheet，里面有一个翻页操作，就是如果检测到7F寄存器是否为1，如果超过7F就需要翻页。
所以我们在传输数据的时候需要做的步骤为：
前提：检查地址是否超过7F，超过7F翻页（调整7F寄存器的值0：第一页1：第二页）

1. 拉低CS脚
2. 开始时钟跳变并传输数据
3. 调整BIDIMODE为0，开始接受数据
4. 接受完数据后拉高CS脚完成通讯

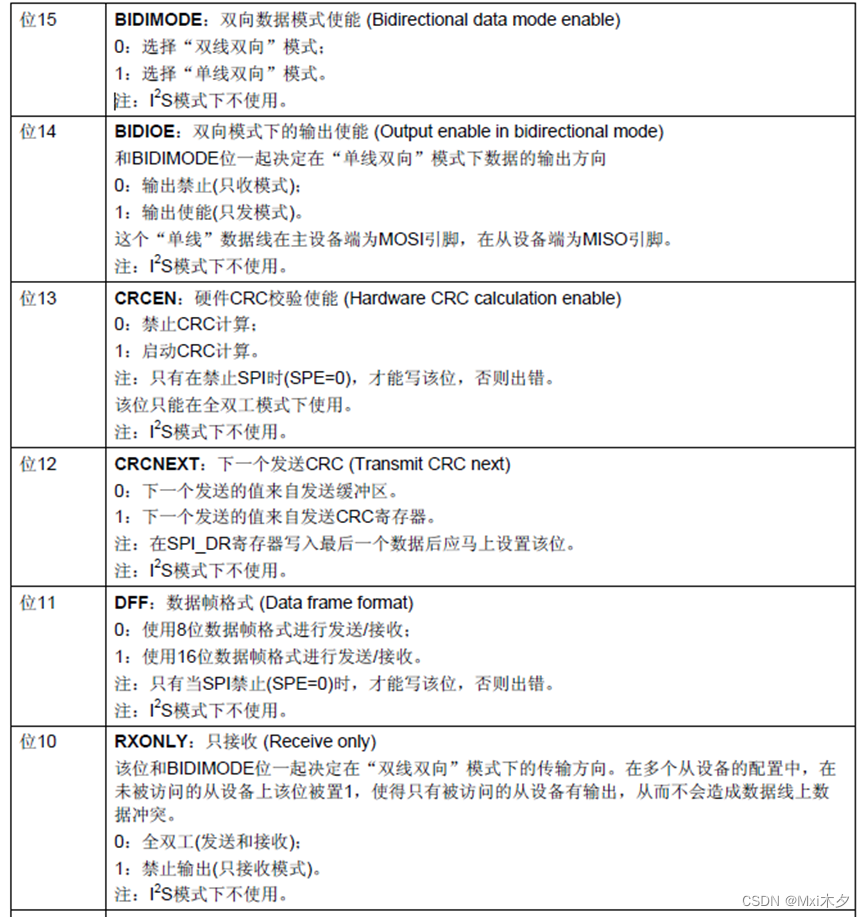

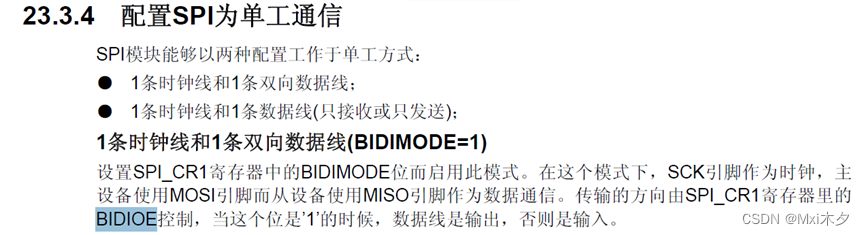

   然后查看官方的寄存器描述（主控的）

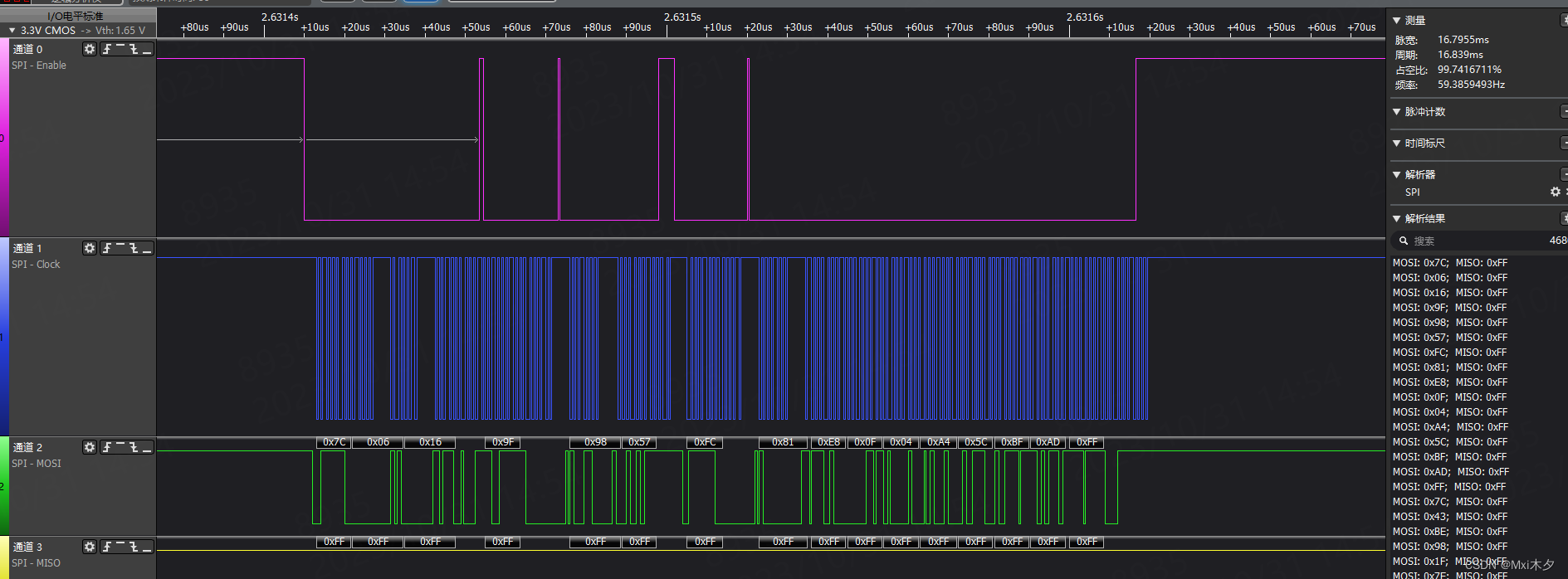

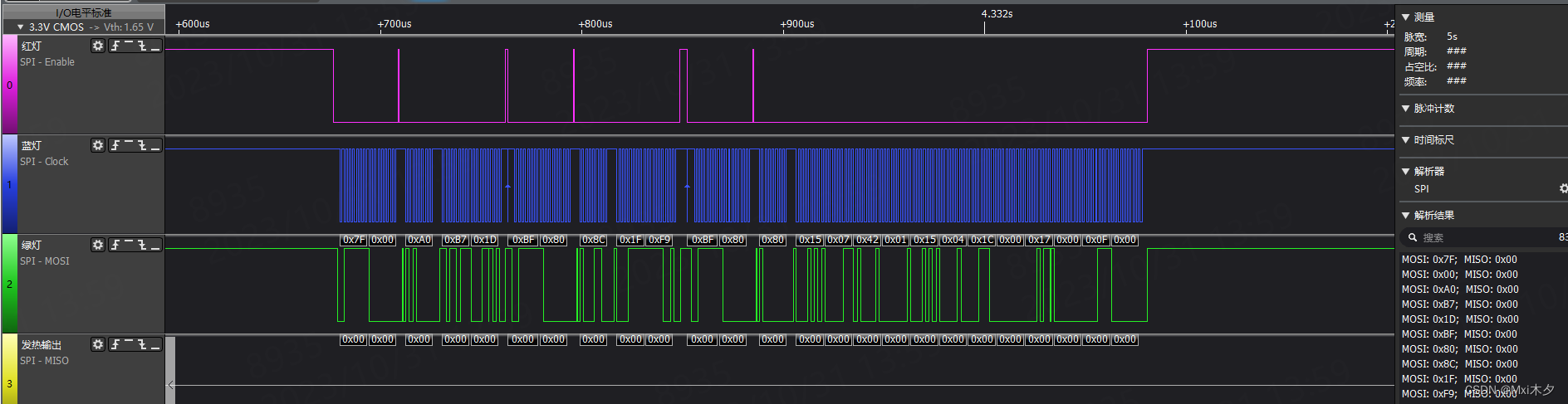

这里使用逻辑分析仪来分析通信代码，可以一一对应上，先放上3线SPI的波形

可以看到波形很完美，玩么对应了我们想要的数据

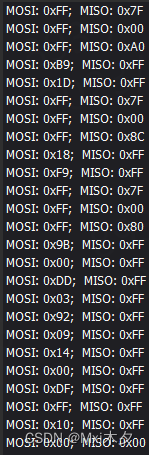

然后是4线SPI的波形，同样的读取命令

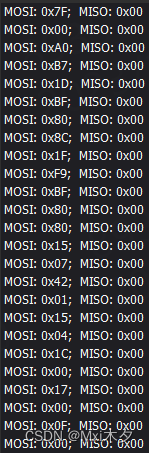

两次读取的时候数据是不同的，所以两次读取的MOSI数据不同，不过MISO的数据都是一样的，也就是主控输出的命令和数据是一样的（逻辑分析仪有日常错位）

注意事项

目前3线SPI因为使用的人非常少，所以有很多bug还没有修，比如逻辑分析仪3线波形图的那一个异常时钟跳动，还有速率调高（分频在64以上，128和256没问题）以后内部会卡资源导致CS片选线提前拉高导致少最后一位数据。
当然这个问题是可以解决的，直接在协议库里面修改库函数的执行流程，将时钟线的执行关闭逻辑往后拉才能进行。或者手动将CS片选线延迟。
这里测试了一下1M的SPI，中间的片选CS线已经在乱跳了

详细的代码包我就不贴了，公司内部的驱动不能外传，有需要的可以联系我帮忙找销售，不过通讯协议的代码可以贴出来。
没有积分的可以直接取用度盘链接（只有协议不能直接使用，还请自行配置环境后再将协议移植到自己的协议接口）
链接：https://pan.baidu.com/s/12mFJ_Vdw9jnK8Q9tX-SLXA
提取码：zpt3

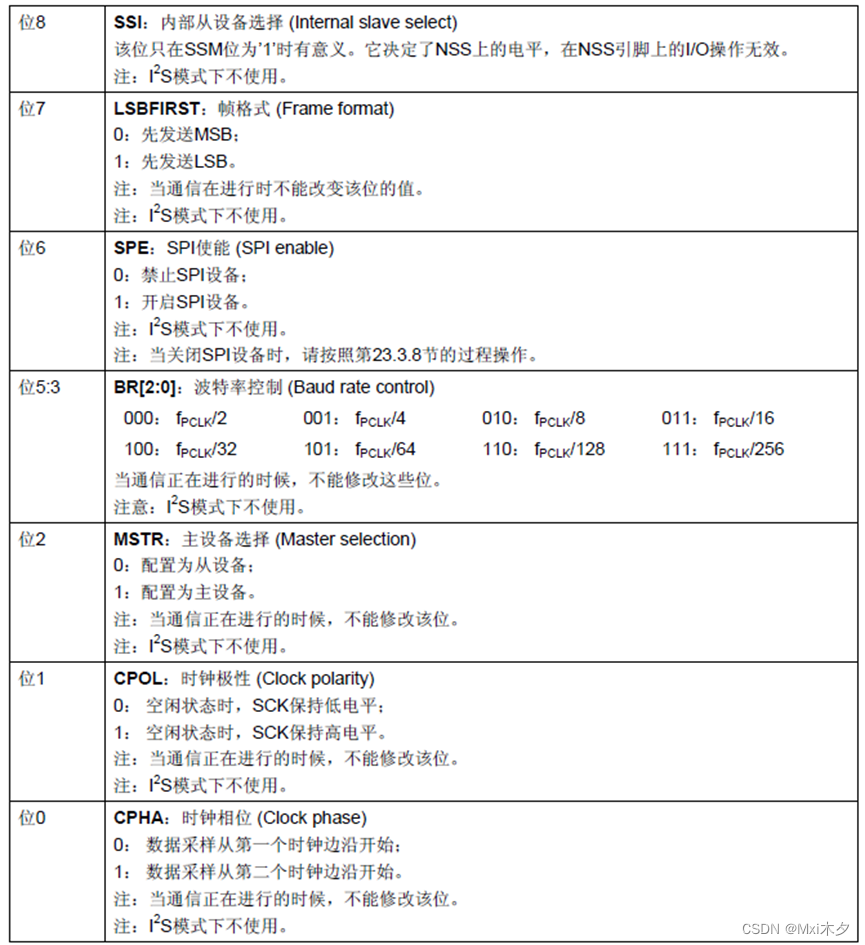

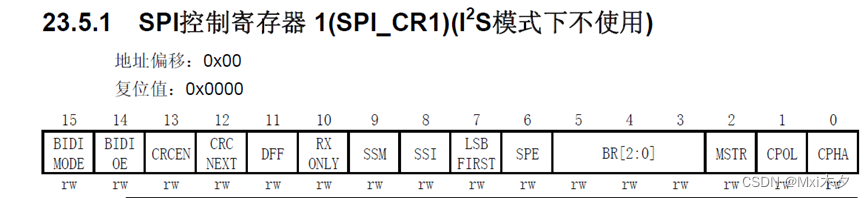

附录 官方ST关于SPI控制寄存器的配置使用
