【计算机网络】第四部分 网络层(21) 地址映射、差错报告和多播

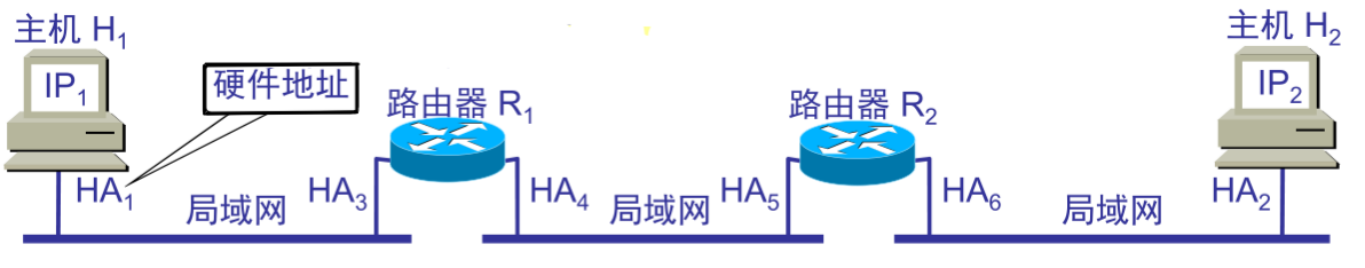

对于下图中的网络：

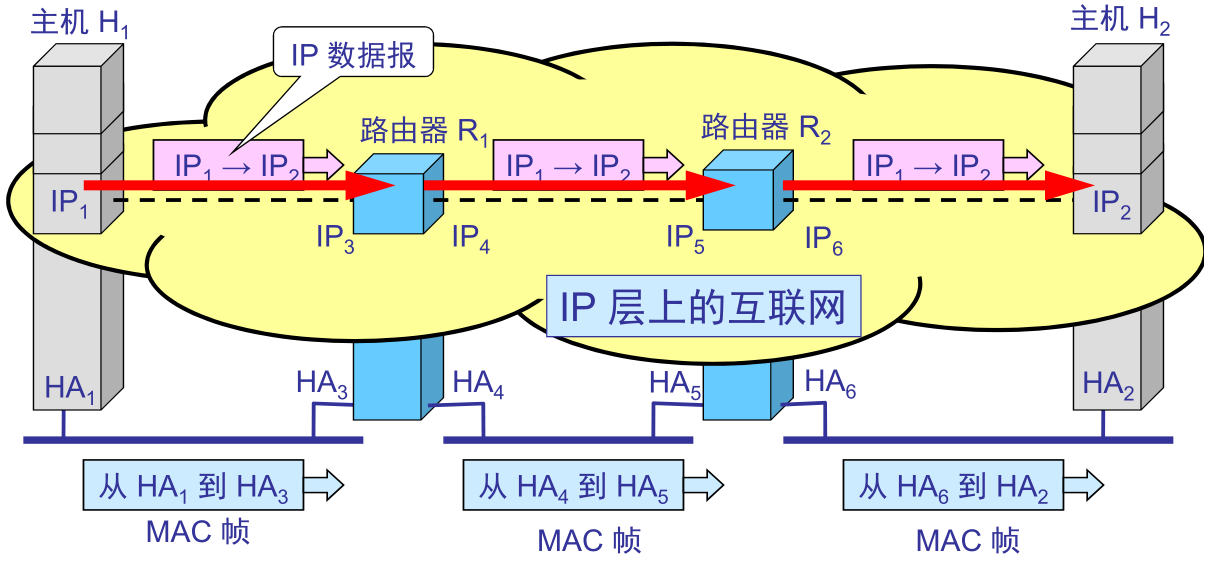

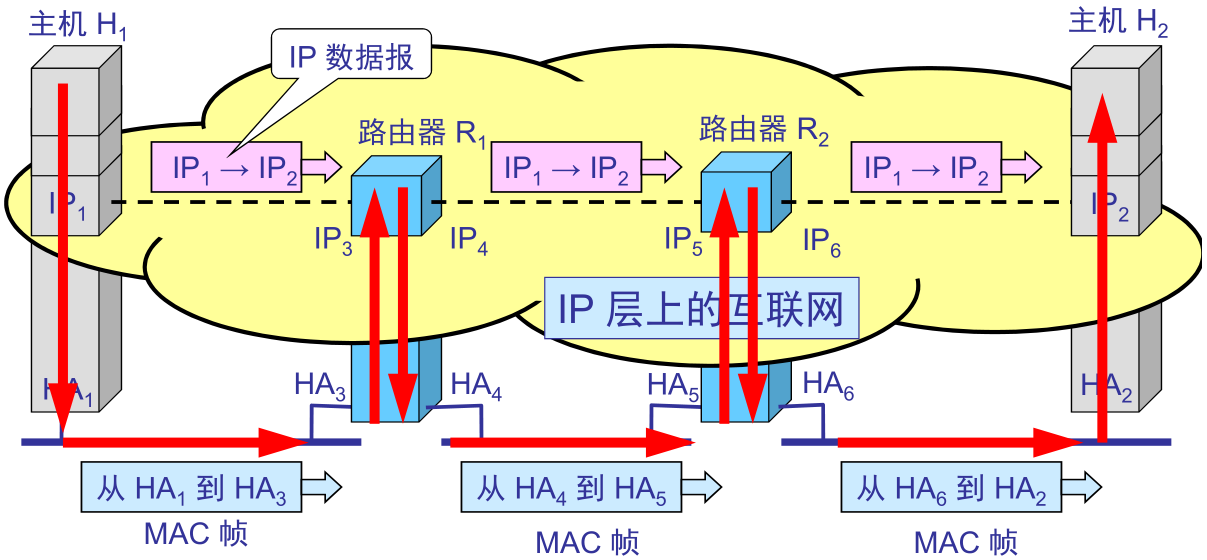

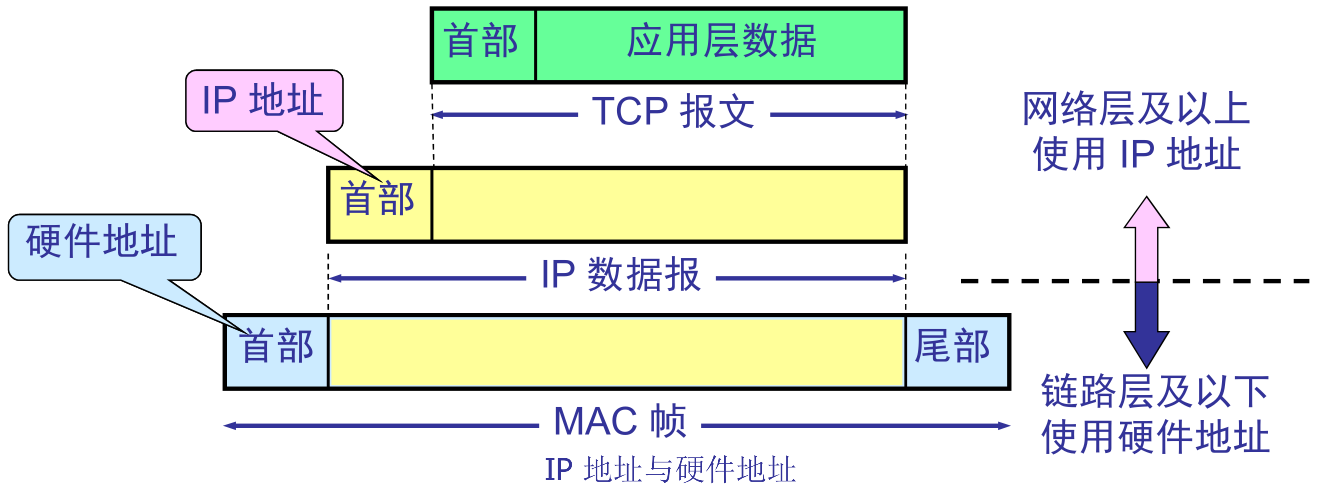

从协议栈的层次上看数据的流动：

从虚拟的IP层上，只能看到IP数据报的流动，路由器只根据目的站IP地址的网络号进行路由选择：

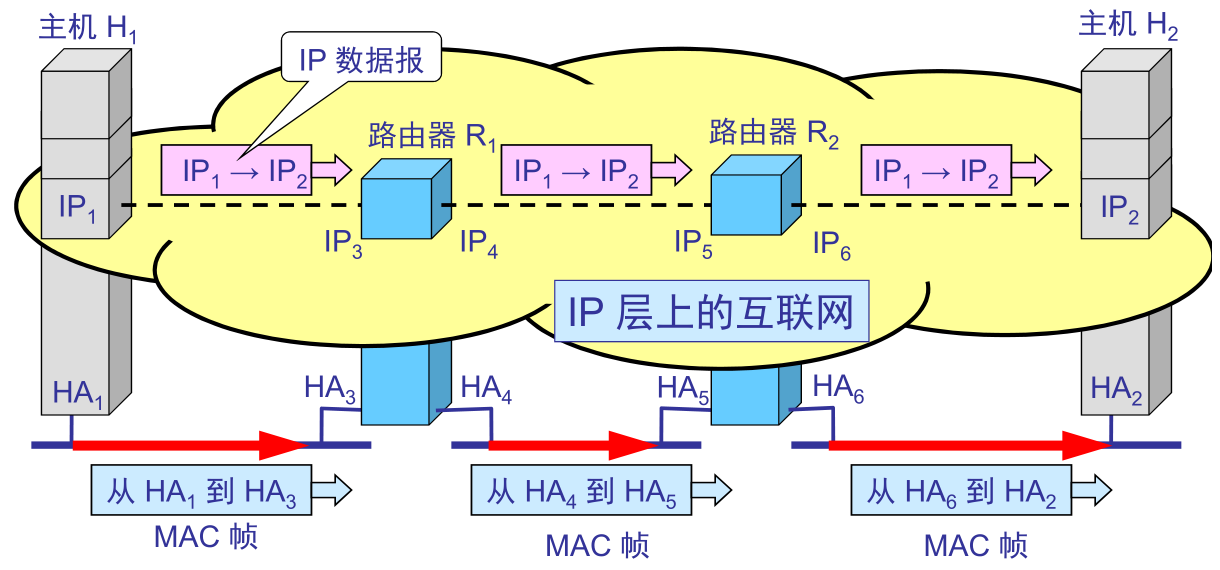

在具体的物理网络的链路层，则只能看见MAC帧的流动，而看不见IP数据报：

在第20章中讨论了网络层的主要协议——网际协议 IP，它被设计为尽力传递协议，没有如流控制和差错控制等一些特性，它是使用逻辑寻址的主机到主机的协议。IP层抽象的互联网屏蔽了下层很复杂的细节，我们现在在抽象的网络层上讨论问题，就能够使用统一的、抽象的IP地址，研究主机和主机或主机和路由器之间的通信。

然而，为了使IP协议满足今天的网际互连的更多需求，还需要其他协议的帮助。

• 一些协议需要用来创建物理地址和逻辑地址之间的映射——IP分组使用逻辑地址（主机到主机），而这些分组需要封装成帧，帧需要物理地址（节点到节点）。为此而设计的一个协议称为地址解析协议 Address Resolution Protocol, ARP ，它完成逻辑地址到物理地址的映射。有时我们还需要逆映射，即物理地址到逻辑地址。例如，为引导一个无盘网络或给主机租用IP地址的目的，设计了三个协议：RARP、BOOTP、DHCP。
• 网际协议缺少流控制和差错控制，从而产生了另一个协议：ICMP，它提供差错警告，报告在网络上或目的端、发生拥塞和差错的类型。
• IP最初是为单播传送而设计的，即一个源端和一个目的端。由于因特网对多播传送的极大需求，也就是一个源端和多个目的端。因此，IGMP提供了IP的一种多播能力。

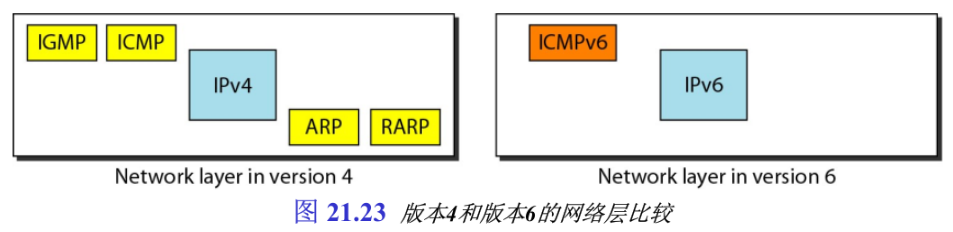

这里将在某些方面详细讨论ARP、RARP、BOOTP、DHCP和IGMP等协议，也讨论ICMPv6，当IPv6运行时它将也运行。IMCPv6将ARP、ICMP和IGMP合并在一个协议中。

ARP和RARP的讨论可在下列请求评论中找到:
826, 903, 925, 1027, 1293, 1329, 1433, 1868, 1931, 2390
BOOTP和DHCP的讨论可在下列请求评论中找到:
951, 1048, 1084, 1395, 1497, 1531, 1532, 1533, 1534, 1541, 1542, 2131, 2132
ICMP的讨论可在下列请求评论中找到:
777, 792, 1016, 1018 , 1256, 1788, 2521
IGMP的讨论可在下列请求评论中找到:
966, 988, 1054, 1112, 1301, 1458, 1469, 1768, 2236, 2357, 2365, 2502, 2588

---

21.1 地址映射

互联网是由一些物理网络和网际互联设备（如路由器）所组成。从源主机发送的分组在到达目的主机之前，可能要经过许多不同的物理网络。在网络级上，主机和路由器用它们的逻辑（IP）地址进行标识。但是分组都要通过物理网络到达这些主机和路由器。在物理级上，主机和路由器用它们的物理地址标识。

物理地址 physical address 就是本地地址，它的管辖范围是本地网络。物理地址在本地范围内是唯一的，但在全局上并不必如此，之所以称为物理地址，是由于物理地址通常（并非永远）是用硬件实现的。物理地址的例子是以太网协议中48位的MAC地址，它被写入在主机或路由器的网卡 NIC 上。

物理地址和逻辑地址是两种不同的标识符。这两个我们都需要，因为一个物理网络，如以太网可以在同一时间在网络层使用两个不同的协议，如IP和IPX（Novell）；同样的，在网络层的分组，使用IP，也可以通过不同的物理网络，如以太网和LocalTalk（Apple）传输。

这就是说，将分组传递到一台主机或路由器，需要两级地址：逻辑地址和物理地址。既需要能将一个逻辑地址映射成为它相应的物理地址，反过来的映射也是需要的，这可使用静态和动态映射。

• 静态映射 static mapping 是创建一个表，它将一个逻辑地址与物理地址联系起来，这个表存储在网络上的每个机器上。例如，每个机器知道其他机器的IP地址，但却不知道其物理地址，可通过查表得知物理地址。这样做有某些局限性，因为物理地址可能因以下原因而发生变化。
  （1）一个机器可能会更换网卡，结果得到了一个新的物理地址；
  （2）在某些局域网中，如LocalTalk，每当计算机加电时，其物理地址都要改变一次。
  （3）移动的计算机，可以从一个物理网络转移到另一个物理网络，这就引起物理地址的改变。要完成这些变化，静态映射必须周期性地改变，这给网络增加了非常大的开销。

• 动态映射 dynamic mapping 中，每当一个机器知道两个地址（逻辑地址和物理地址）中的一个时，就可使用协议将另一个求出。

21.1.1 逻辑地址到物理地址的映射：ARP

任何时候，当主机或路由器有数据报要发送到另一个主机或路由器时，它必须有接收方的逻辑（IP）地址。如果发送方是主机，它可从DNS求得逻辑地址（见25章）；如果发送方是路由器，它可从路由选择表求得（见22章）。但是，IP数据报必须封装成帧，才能通过物理网络，即发送方必须有接收方的物理地址——不管网络层使用的是什么协议，在实际网络的链路上传送数据帧时，最终还是必须使用硬件地址。

主机或路由器发送一个ARP查询分组，该分组包括发送方的物理地址和IP地址、以及接收方的IP地址，因为发送方不知道接收方的物理地址，查询将在网络上广播（图21.1）。网络上的每个主机或路由器，都接收和处理这个ARP查询分组，但只有预期的接收者才能识别它的IP地址，并发回ARP响应分组，这个分组使用「接收到的查询分组中的物理地址」，直接用单播发送给查询者。

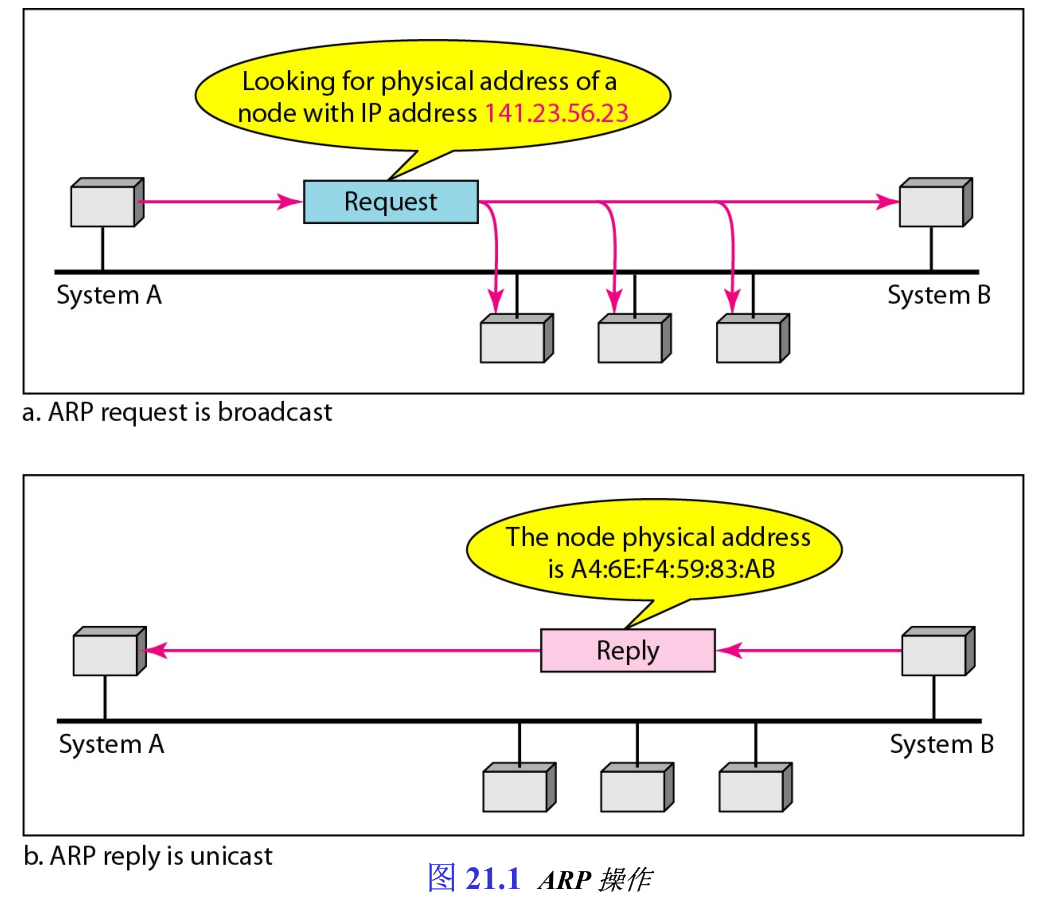

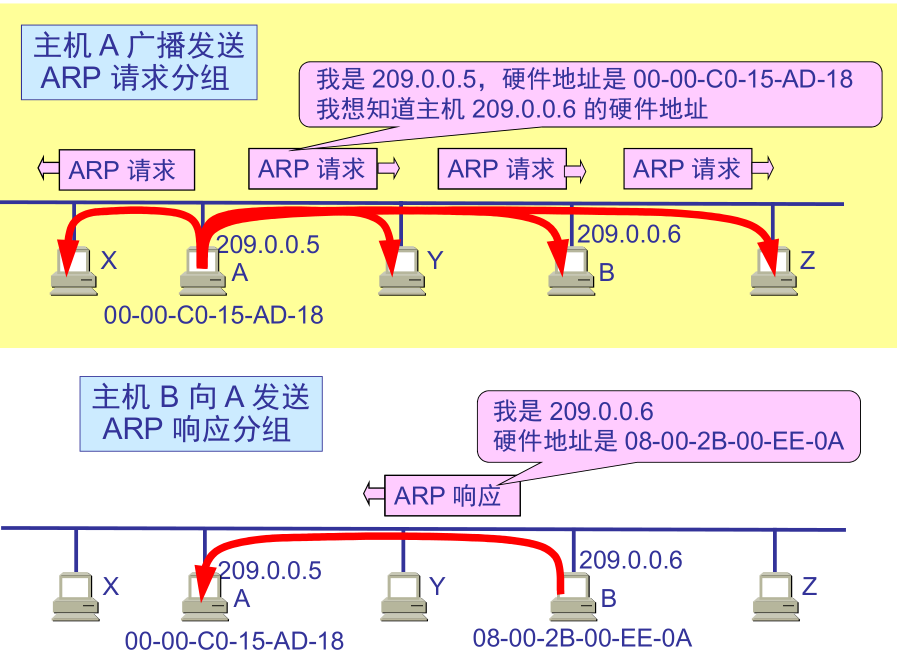

图21.1a中，左边系统 $A$ 有一个分组，要传递给IP地址为 141.23.56.23 的另一个系统 $B$ 。系统 $A$ 需要将分组传送给它的数据链路层，进行实际的传递，但它不知道接收方的物理地址。它使用ARP服务，请求ARP协议发送一个广播ARP请求分组，以查询IP地址为 141.23.56.23 的系统的物理地址。

在该物理网络上的每个系统，都接收到此分组，但只有系统 $B$ 才回答，如图21.1b所示，系统 $B$ 发送一个包含它的物理地址的ARP回答分组。现在，系统 $A$ 可使用接收到的物理地址，来发送到该目的地的所有分组。

应注意的问题是，ARP解决的是同一个局域网上的主机或路由器的IP地址和硬件地址的映射问题。如果所要找的主机和源主机不在同一个局域网上，那么就要通过ARP，找到一个位于本局域网上的某个路由器的硬件地址，然后把分组发送给这个路由器，让这个路由器把分组转发给下一个网络。剩下的工作就由下一个网络来做。从IP地址到硬件地址的解析是自动进行的，主机的用户对这种地址解析过程是不知道的，只要主机或路由器要和本网络上的、另一个已知IP地址的主机或路由器进行通信，ARP协议就会自动地将该IP地址，解析为链路层所需要的硬件地址。

为什么不直接使用硬件地址进行通信？原因是，由于全世界存在着各式各样的网络，它们使用不同的硬件地址。要使这些异构网络能够互相通信，就必须进行非常复杂的硬件地址转换工作，因此几乎是不可能的事。现在，由于连接到因特网的主机都拥有统一的IP地址，它们之间的通信，就像连接在同一个网络上那样简单方便，而调用ARP来寻找某个路由器或主机的硬件地址，都是由计算机软件自动进行的，对用户来说是看不见这种调用过程的。

1. （ARP）高速缓存器

如果系统 $A$ 对发送到系统 $B$ 的每个分组，都需要广播一个ARP请求，那么对ARP协议的使用就是低效率的。它可能有对自己IP分组的广播。为了解决这一问题，ARP协议可使用高速缓存器，因为一个系统通常发送多个分组到同一目的地（局部性原理）。

每一个主机都设有一个ARP高速缓存 ARP cache ，里面存储有其所在的局域网上的、各主机和路由器的、IP 地址到硬件地址的映射表。接收到ARP回答的系统，将它的映射存储在高速缓存器中，保持20分钟到30分钟（除非高速缓存已满）。在以后发送ARP请求之前，系统先在它的高速缓存器中检查，是否可找到它的映射。

例如，当主机 $A$ 欲向本局域网上的某个主机 $B$ 发送IP数据报时，就先在其ARP高速缓存中查看，有无主机 $B$ 的IP地址。如有，就可查出其对应的硬件地址。再将此硬件地址写入MAC帧，然后通过局域网，将该MAC帧发往此硬件地址。

2. ARP分组格式

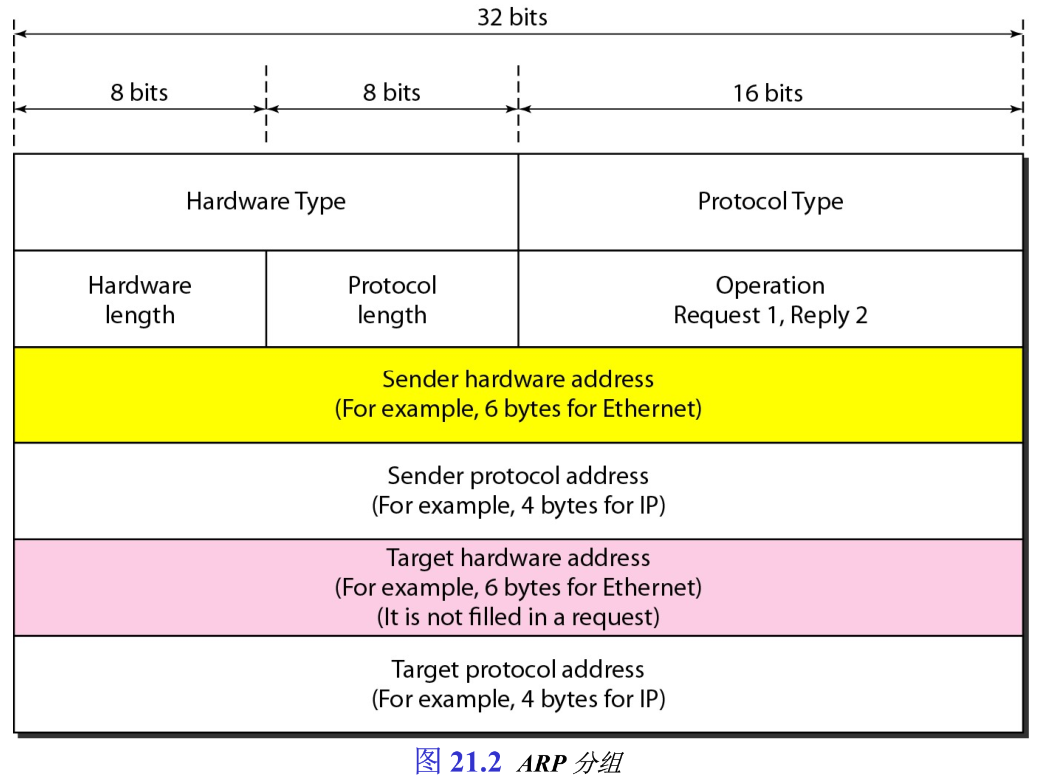

图21.2表示了ARP的分组格式：

ARP分组具有下列字段：

• 硬件类型。16位字段，用来定义运行ARP的网络类型。每个局域网基于其类型被指定一个整数。例如，以太网是类型 $1$ 。ARP可使用在任何物理网络上。
• 协议类型。16位字段，用来定义协议的类型。例如，对于IPv4协议，这个字段是 $0800_{16}$ 。ARP可用于任何高层协议。
• 硬件长度。8位字段，用来定义以字节为单位的物理地址的长度。例如，对于以太网，这个值是 $6$ 。
• 协议长度。8位字段，用来定义以字节为单位的逻辑地址的长度。例如，对于IPv4协议，这个值是 $4$ 。
• 操作。16位字段，用来定义分组的类型。已定义了两种类型：ARP请求 $1$ 和ARP回答 $2$ 。
• 发送方硬件地址。可变长字段，用来定义发送方的物理地址的长度。例如，以太网这个字段是 $6$ 字节。
• 发送方协议地址。可变长字段，用来定义发送方的逻辑地址的长度。例如，对于IPv4协议，这个字段是 $4$ 字节。
• 目标硬件地址。可变长字段，用来定义目标的物理地址的长度。例如，对以太网这个字段是 $6$ 字节。对ARP请求报文，这个字段为全 $0$ ，因为发送方不知道目标的物理地址。
• 目标协议字段。可变长字段，用来定义目标的逻辑地址的长度。例如，对于IPv4协议，这个字段是 $4$ 字节。

3. ARP封装成帧

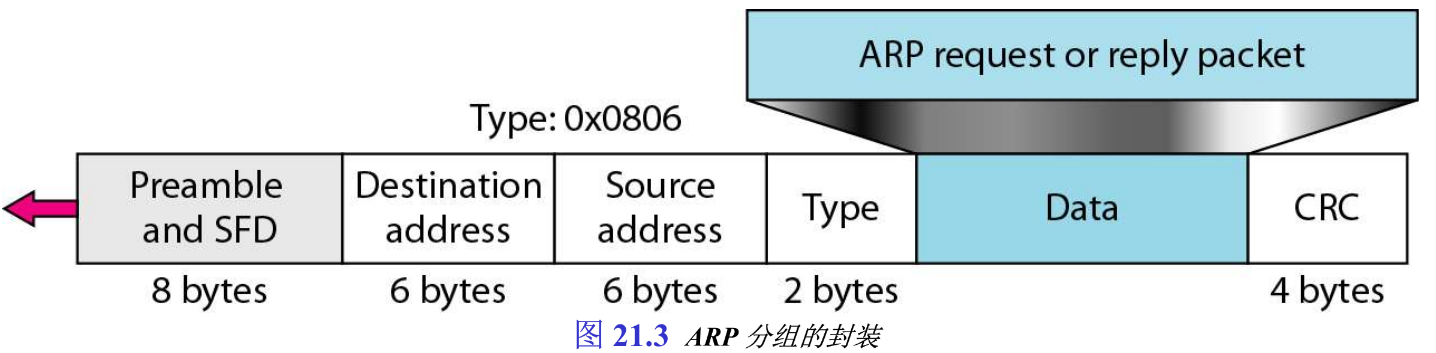

ARP分组是直接封装在数据链路帧中。例如图21.3中，ARP分组封装在以太网的帧中。注意，类型字段指明了此帧所携带的数据是ARP分组。

4. 操作过程

讨论在一个典型的互联网上，ARP是如何工作的。首先，描述所包含的一些步骤，然后讨论主机或路由器所需要使用ARP的四种情况。在ARP过程中，需要进行如下几个步骤：

1. 发送方知道目标的IP地址。我们将简要考察发送方如何得到这个地址；
2. IP请求ARP协议产生一个ARP请求报文，填入发送方的物理地址、发送方的IP地址、目标的IP地址。目标的物理地址字段则填入 $0$ ；
3. 将这个报文发送给数据链路层，在这个层它被封装成帧，使用发送方的物理地址为源地址，而将物理广播地址作为目的地址；
4. 每个主机和路由器都接收到这个帧。因为这个帧包含了广播目的地址，所以所有站点都将此报文送交给ARP。除了目标机器外，所有的机器都丢弃该分组。目标机器识别这个IP地址；
5. 目标机器用ARP回答报文进行应答，此回答报文包含它的物理地址。报文使用单播；
6. 发送方接收到这个回答报文，它现在知道了目标机器的物理地址；
7. 携带发送给目标机器数据的IP数据报，现在封装成帧，用单播发送给目的端。

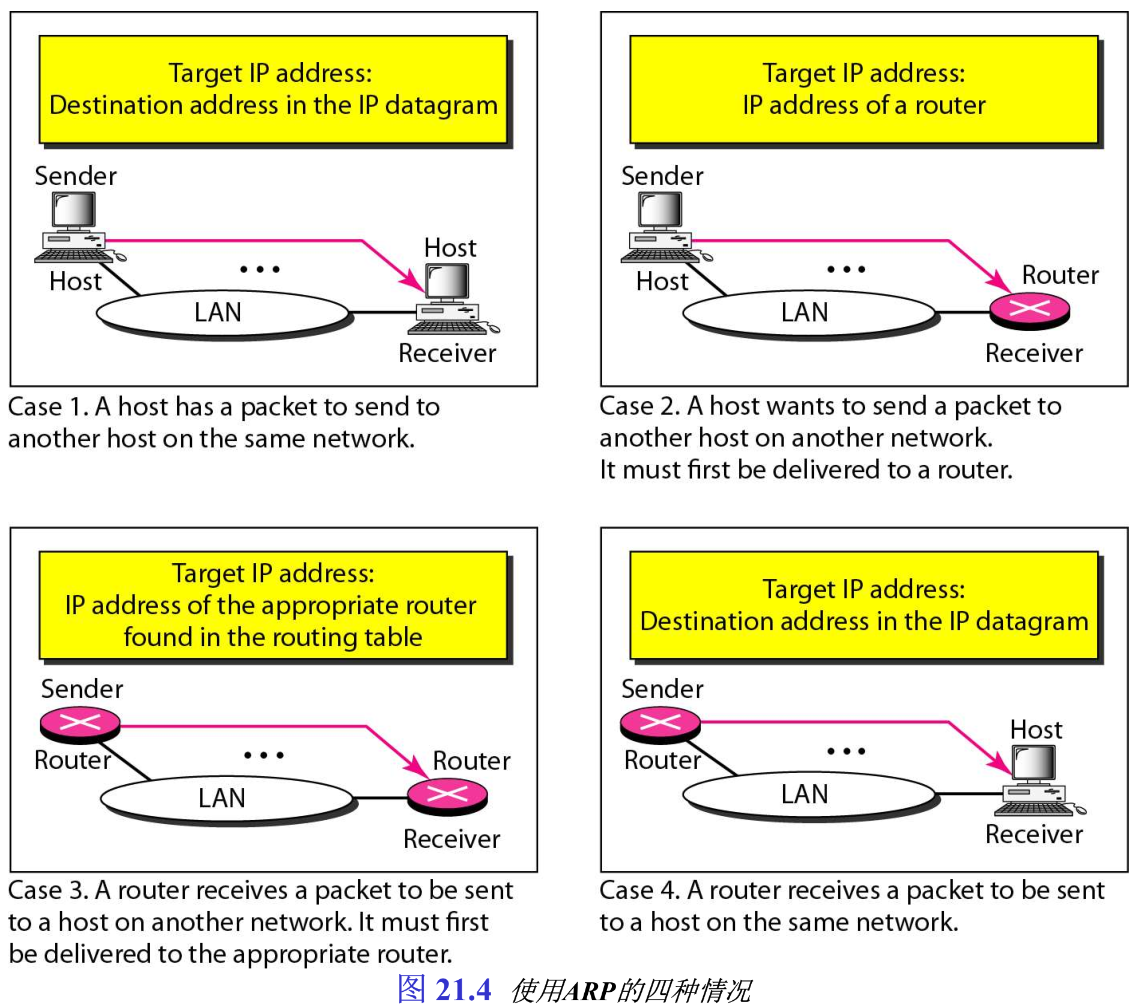

下列是可使用ARP服务的四种不同的情况（图21.4）：

1. 发送方是一个主机，它希望将分组发送给同一个网络上的另一个主机。在这种情况下，必须将物理地址映射为逻辑地址，并将该逻辑地址作为数据报头部的目的IP地址 它将要发送的数据报头部的目的IP地址，就是必须映射为物理地址的那个逻辑地址；
2. 发送方是一个主机，它希望将分组发送给另一个网络上的另一个主机。在这种情况下，该主机查找它的路由表，找出到达这个目的地的下一跳（即路由器）的IP地址。如果该主机没有路由表，它就要查找默认路由表的IP地址。这个下一跳路由器的IP地址，就是必须映射为一个物理地址的那个逻辑地址；
3. 发送方是一个路由器，它已经接收到了一个数据报，要将该数据报发送给另一个网络上的一个主机。它先检查它的路由表，找出下一跳（即路由器）的IP地址。这个下一跳路由器的IP地址，就是必须映射为物理地址的那个逻辑地址。
4. 发送方是一个路由器，它已经收到了一个数据报，要将该数据报发送给同一网络上的一个主机。数据报的目的IP地址，就是必须映射为物理地址的那个逻辑地址。

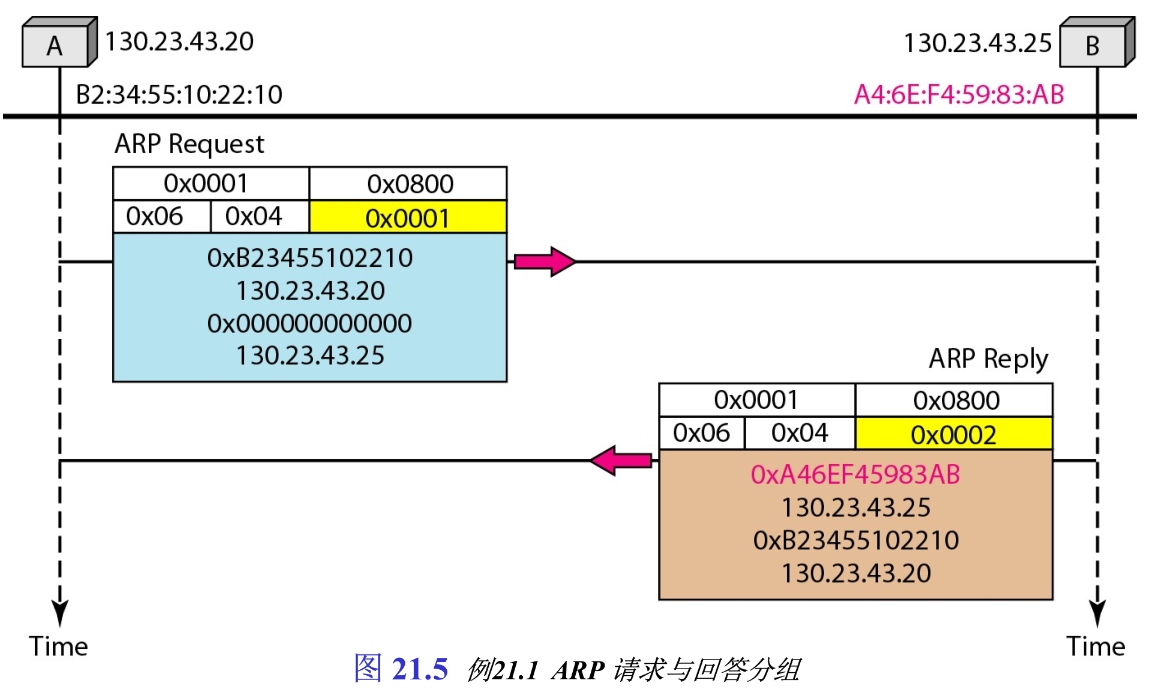

【例21.1】一个主机的IP地址为 $130.23.43.20$ ，物理地址为 $B2:34:55:10:22:10$ ，它有一个分组想要发送给另一个主机 ， 其IP地址为 $130.23.43.25$ ， 物理地址为 $A4:6E:F4:59:83:AB$（第一个主机并不知道该物理地址） 。两个主机在同一个网络上。试说明ARP请求与回答分组如何封装在以太网帧中。
答：图21.5显示了ARP请求与回答分组。注意：此时ARP数据字段是28个字节，而单个地址不适合用4字节表示界限，这就是我们为什么不以4字节界限表示这些地址。

5. 代理ARP

有一种称为代理ARP的技术，可用来产生子网化的效果。代理ARP proxy ARP 是可以代表一组主机的ARP。每当运行代理ARP的路由器，接收到一个寻找这些主机中的一个主机的IP地址的ARP请求时，路由器就发送一个ARP回答，宣布它自己的硬件（物理）地址。当这个路由器收到真正的IP分组后，它就将这个分组发送给相应的主机或路由器。

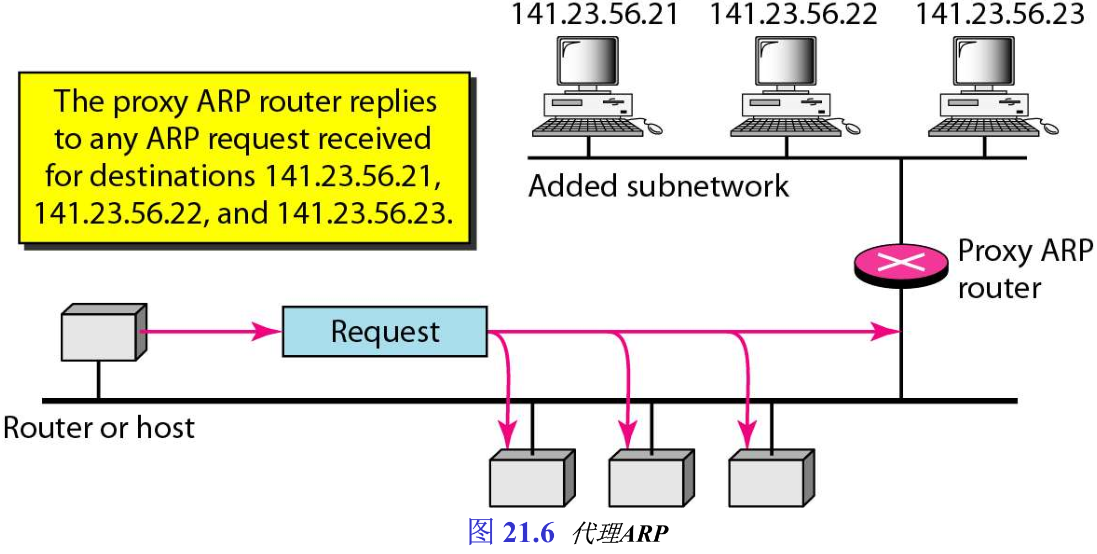

图21.6中给出一个实例。安装在右边的主机只回答目标IP地址为 $141.23.56.23$ 的ARP请求。但是，管理员可能需要创建一个子网、而不改变整个系统来识别出子网的地址。一个解决问题的方法是，增加一个运行代理ARP的路由器，在这种情况下，这个路由器代表所有安装在子网上的主机。当路由器接收到一个ARP请求时，如果其目标IP地址与「它所代表的主机之一的地址」相匹配（$141.23.56.21,141.23.56.22,141.23.56.23$），则它发送一个ARP回答，并宣布其硬件地址作为目标硬件地址；当该路由器收到IP分组，它就将该分组发送给相应的主机或路由器。

21.1.2 物理地址映射到逻辑地址：RARP、BOOTP、DHCP

有两种可能的场合，当一个主机知道它的物理地址，但不知道其逻辑地址：

1. 无盘站点正在被引导，站点可以通过检查其接口，得到它的物理地址，但不知道它的逻辑地址；
2. 一个组织机构没有足够的IP地址分配给每个站点，只能按需分配。站点可发送它的物理地址，并请求延续一个短暂的时间。

1. RARP

反向地址解析协议 Reverse Address Resolution Protocol, RARP 是为仅知道物理地址的机器，寻找它的逻辑地址而设计的。每个主机或路由器都被指定一个或多个逻辑（IP）地址，这些地址是唯一的，并与机器的物理（硬件）地址无关。

要创建一个IP数据报，主机或路由器就要知道它自己的IP地址，一个机器的IP地址，通常可从存储在磁盘文件中的配置文件中读出。但是，一个无盘机器通常是从ROM引导的，ROM只有少量的引导信息。ROM是由厂商安装的，它不包括IP地址，因为在网络上的IP地址是由管理员分配的。

机器可以得到其物理地址（例如，读它的NIC），这在本地是唯一的。然后就可以使用RARP协议，从物理地址获取逻辑地址。先是创建一个RARP请求，并在本地网络上广播。在本地网络上，知道所有IP地址的另一个机器就用RARP回答来响应。请求的机器必须运行RARP客户程序，而响应的机器必须运行RARP服务器程序。

RARP协议有一个严重的问题：在数据链路层进行广播，其广播地址在以太网中是全 $1$ ，而且不能通过网络边界。即，如果网络管理员有多个网络或多个子网，就需要为每个网络或子网指定一个RARP服务器。正是这个原因，使得RARP几乎不再使用，而被BOOTP和DHCP两个协议取代。

2. BOOTP

引导程序协议 Bootrap Protocol, BOOTP 是一种客户机/服务器协议，使用BOOTP协议时，一般包括自举协议服务端 Bootstrap Protocol Server 和自举协议客户端 Bootstrap Protocol Client 两部分。设计这个协议是为了提供物理地址到逻辑地址的映射，它可以让无盘站点从一个中心服务器上获得IP地址，为局域网中的无盘工作站分配动态IP地址，并不需要每个用户去设置静态IP地址。

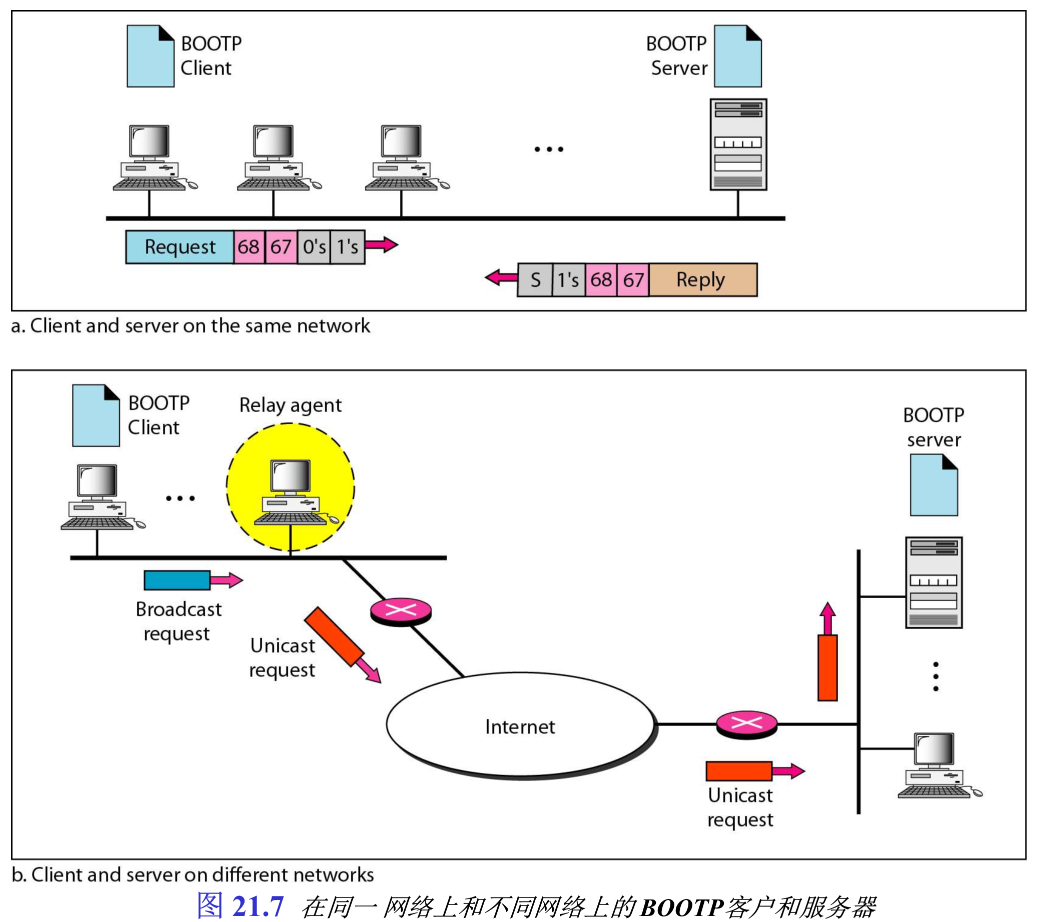

要注意的是，BOOTP是一个应用层协议，网络管理员可以将客户机和服务器放置在同一网络或不同网络上，如图21.7所示。BOOTP报文被封装在UDP分组中，而UDP分组本身被封装在IP分组中。

当客户机既不知道它自己的IP地址（源地址），也不知道服务器的IP地址（目的地址）时，它是如何发送IP数据报的？客户机简单地使用全 $0$ 作为源地址，全 $1$ 作为目的地址。客户机获取IP地址的过程如下：

• 首先，由BOOTP启动代码启动客户端，这个时候客户端还没有IP地址；
• 客户端使用广播形式，以IP地址 $255.255.255.255$ 向网络中发出IP地址查询要求；
• 接着，运行BOOTP协议的服务器接收到这个请求，会根据请求中提供的MAC地址找到客户端，并发送一个含有IP地址、服务器IP地址、网关等信息的FOUND帧；
• 最后，客户端会根据该FOUND帧，通过专用TFTP服务器下载启动镜像文件，模拟成磁盘启动。

BOOTP优于RARP的一点是：客户机与服务器都是应用层的进程，当在其他应用层进程中时，客户机可以在一个网络上，而服务器在相隔多个其他网络的另一个网络上。但是，必须要解决一个问题，因为客户机不知道服务器的IP地址，所以BOOTP请求是广播的，而广播的数据报不可能通过任何路由器。

解决这个问题必须要有一个中间媒介，可以用一个主机（或者配置为在应用层操作的一个路由器）作为中继。在这种情况下，该主机称为中继代理 relay agent ，中继代理知道BOOTP服务器的单播地址。当它接收到这种类型的分组时，它在单播的数据报中封装报文，并向BOOTP服务器发送请求。任何一台路由器，都可以路由携带单播目的地址的分组，并传送到BOOTP服务器。BOOTP服务器知道来自中继代理的报文，因为在请求报文中有一个字段定义了中继代理的IP地址。在接收到回答之后，中继代理向BOOT客户机转发它。

BOOTP不是一个动态配置协议 dynamic configuration protocol 。当客户机请求其IP地址时，BOOTP服务器查找一个表，寻找与客户机物理地址相匹配的IP地址。这意味着，客户机的物理地址与IP地址的绑定必须已经存在，绑定是预先确定的。

但是，如果一个主机从一个物理网络移动到另一个物理网络时，情况又如何？如果主机想要一个临时的IP地址又如何？BOOTP不能处理这些问题，因为表中的物理地址和IP地址的绑定，在网络管理员改动之前，是静态的、固定的，BOOTP是一个静态配置协议。

3. DHCP

动态主机配置协议 Dynamic Host Configuration Protocol, DHCP 已设计出来，提供静态的和动态的地址配置，可以是人工的或自动的。DHCP是一个局域网的网络协议，和BOOTP一样使用UDP协议工作，主要有两个用途：给内部网络或网络服务供应商自动分配IP地址；给用户或内部网络管理员作为对所有计算机作中央管理的手段，在RFC 2131 Dynamic Host Configuration Protocol中有详细的描述。

• 静态地址配置：这种DHCP的性能与BOOTP相同，它与BOOTP向后兼容，即一个运行BOOTP客户机的主机，可以向一个DHCP服务器请求一个静态地址。DHCP服务器有一个数据库，静态地绑定物理地址和IP地址。
• 动态地址配置：DHCP有第二个数据库，它拥有一个可用的IP池，这一个数据库使DHCP成为动态的。当DHCP客户机请求一个临时的IP地址时，DHCP服务器就查找可用的（即尚未使用的）IP地址池，然后指定一个在可协商的期间内有效的IP地址。
  当DHCP客户机向DHCP服务器发送请求时，服务器首先检查它的静态数据库，如果其中存在所请求的物理地址的项目，则返回该客户的永久IP地址。反之，如果静态数据库中没有该项目，服务器就从可用的IP地址池中，选择一个IP地址，并将这个地址指定给该用户，然后将该主机加到动态数据库中。即 首先静态查找，其次动态分配。
  当主机从一个网络移到另一个网络，或连接到一个网络后又断开连接时（如同一个用户和服务提供者的关系），DHCP是需要动态的，DHCP在有限的期间提供临时IP地址。
  从可用IP地址池指定的地址是临时地址，DHCP服务器发出租用 lease 是对特定期间而言的。当租用期到时，客户机或停止使用这个IP地址，或更新其租用。服务器对这个更新选择同意或不同意。如果服务器不同意，客户机就停止使用该地址。
• 人工的和自动的配置。BOOTP协议的一个主要问题是「人工配置IP地址到物理地址的映射表」。即，每当物理或IP地址有变化时，网络管理员必须人工地修改。而DHCP协议则既允许人工配置，也允许自动配置，即静态地址可人工创建也可自动创建。

DHCP有3个端口，其中UDP67和UDP68为正常的DHCP服务端口，分别作为 DHCP Server 和 DHCP Client 的服务端口；546号端口用于 DHCPv6 Client ，而不用于 DHCPv4 ，是为DHCP failover 服务，这是需要特别开启的服务，是用来做“双机热备”的。

---

21.2 ICMP

如20章所述，IP协议是一个尽力传递的服务，它将一个数据报从它原始的源端传递到最终的目的端。IP提供了不可靠、无连接的数据报传递，这样的设计是为了有效地利用资源。但是它有两个缺点：缺少差错控制和辅助机制。

• IP协议没有差错报告或差错纠正机制，如果出现某些差错将会发生什么？如果路由器找不到一个可以到达最终目的端的路由器，或者因生存时间字段为 $0$ 、而必须丢弃一个数据报时，将会发生什么？如果最终目的主机在预先设定的时间内，不能收到所有的数据报分段，因此将一个数据报的全部分段都丢弃时，又会发生什么？这些情况中都出现了差错，而IP协议没有内在的机制，可以通知发送该数据报的主机。
• IP协议还缺少一种为主机和管理员提供查询能力的机制。主机有时需要确定一个路由器或另一个主机是否是活跃的，网络管理员有时需要从另一个主机或路由器得到信息。

为了提高IP数据报成功交付的机会、弥补上述两个缺陷，网际层的因特网控制报文协议 Internet Control Message Protocol, ICMP 被设计出来，它是TCP/IP协议族的一个子协议，配合IP协议进行使用，用于在主机、路由器之间传递控制消息。ICMP允许主机或路由器报告差错情况和有关异常情况，其功能主要有：

• 侦测远端主机是否存在
• 建立及维护路由资料
• 重导资料传送路径（ICMP重定向）
• 资料流量控制

控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

ICMP不是高层协议，而是IP层的协议。ICMP报文作为IP数据报的数据，加上数据报的首部，组成IP数据报发送出去。

21.2.1 报文类型

ICMP报文分为两大类：差错报告报文 error-reporting message 和查询报文 query message ：

• 差错报告报文负责向路由器或主机报告，在处理一个IP数据报时可能碰到的一些问题。
• 查询报文是成对出现的，帮助主机或网络管理员从一个路由器或另一个主机得到特定的信息。例如，节点能够发现它们的邻站。此外，主机能够发现和知道「在它们的网络上的一些路由器的情况」，而一些路由器能帮助一个节点改变报文的路由。

21.2.2 报文格式

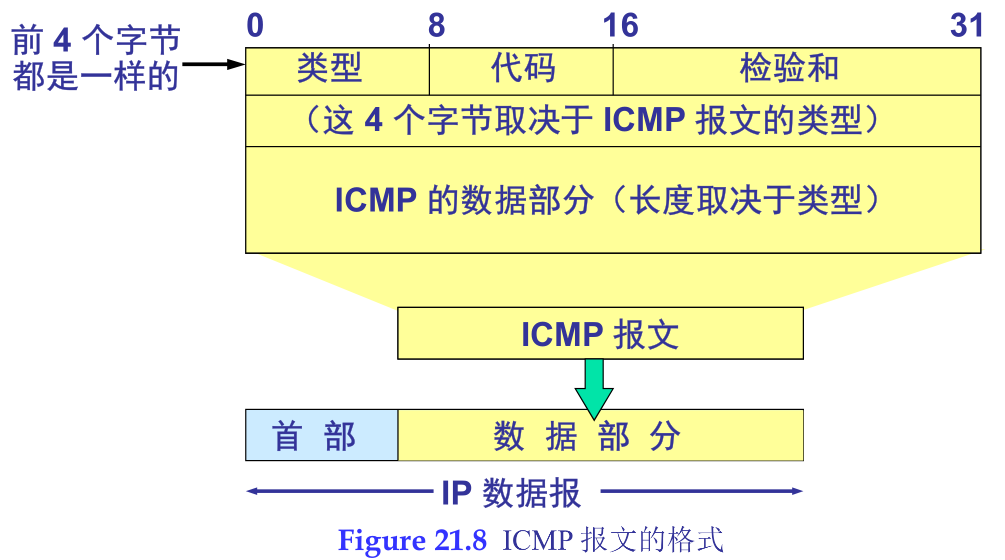

ICMP报文有一个 $8$ 字节的头部和一个可变长的数据部分。虽然每一种报文类型的头部的格式都是不同的，但是最前面的 $4$ 字节对所有类型都是统一的格式，即类型、代码和检验和——第一个字段（$1$ 字节）是ICMP的类型，它定义报文的类型。代码字段（$1$ 字节）指定了发送此特定报文类型的原因，最后一个共同的字段（$2$ 字节）是校验和字段，头部其余部分对每种ICMP报文类型都是特定的。如图21.8所示。

在差错报文的数据部分所携带的信息，可找出引起差错的原始分组。在查询报文的数据部分，则携带了基于查询类型的额外信息。

21.2.3 差错报告

ICMP的主要责任之一就是差错报告。虽然现代技术已经制造出很可靠的传输介质，但差错还是存在的，因此必须进行处理。如在第20章中讨论的，IP是不可靠、无连接、尽力传递的协议，即IP不考虑差错校验、报告和差错控制，ICMP就是为弥补这一缺点而诞生的。然而，ICMP不能纠正差错，它只是报告差错，差错纠正留给高层协议去完成。

在ICMP中，差错报文总是发送给原始的源端，因为在数据报中关于路由唯一可用的信息，就是源IP地址和目的IP地址。ICMP使用源IP地址，将差错报文发送给数据报的源端（发送方）。

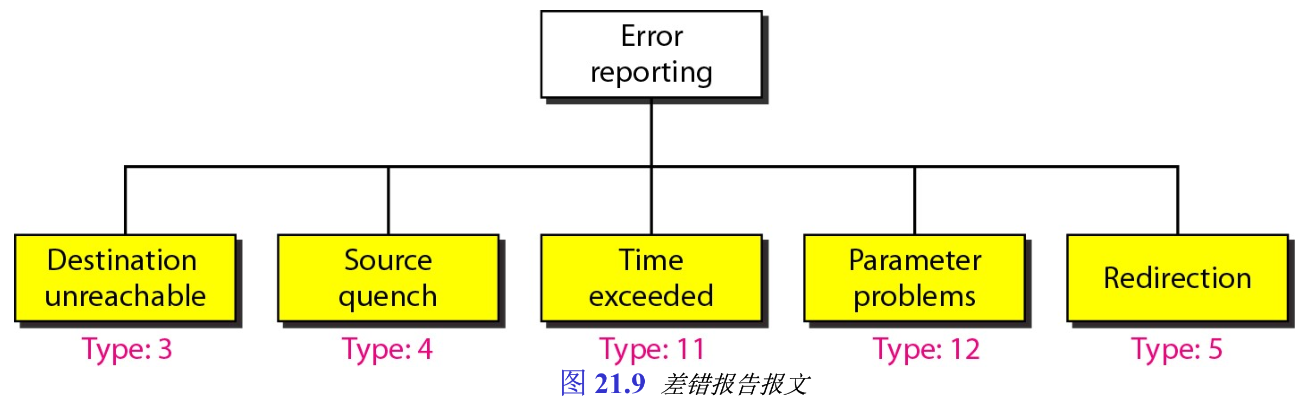

ICMP差错报告报文共有 $5$ 种：目的端不可达、源端抑制、时间超过、参数问题、改变路由（重定向）。

关于ICMP差错报文有下列要点：

• 对于携带ICMP差错报文的数据报，不再产生ICMP差错报文；
• 对于分段的数据报文，如果不是第一个分段则不产生ICMP差错报文；
• 对于多播地址的数据报文，不产生差错报文；
• 具有特殊地址，如 $127.0.0.0$ 或 $0.0.0.0$ ，不产生ICMP差错报文。

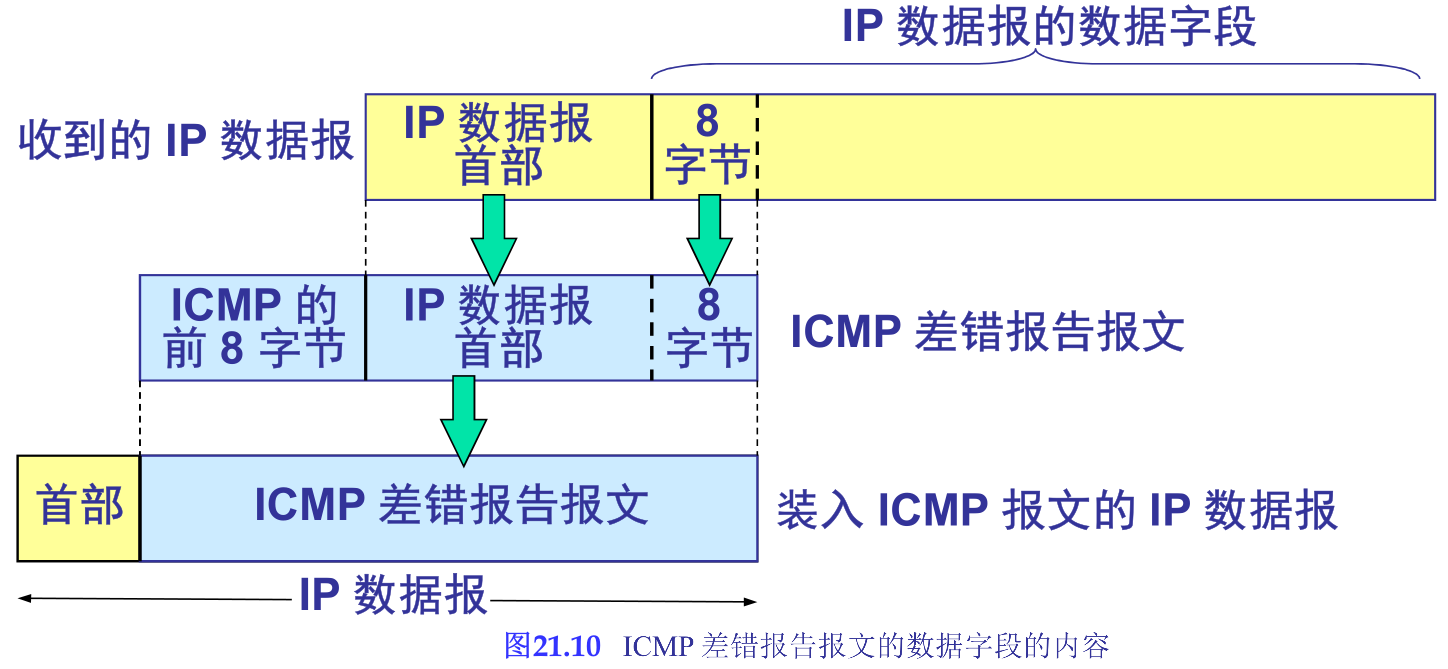

注意，所有差错报文都包括一个数据部分，这个数据部分包括原始数据报的头部+原数据报中前 $8$ 个字节的数据——加上原始数据报中的头部，可以给出原始的源端地址，它接收差错报文，这就是关于数据报本身的信息；加上 $8$ 个字节，是因为这 $8$ 个字节提供了关于端口号（UDP和TCP）和序列号（TCP）的信息，这些将在23章中学到，有了这些信息，源端就可以将差错情况通知给协议（TCP或UDP）。ICMP形成差错分组，然后再封装成IP数据报（见图21.10）。

1. 目的端不可达

当路由器不能够给数据报找到路由，或主机不能传递数据报时，就丢弃这个数据报。然后，这个路由器或主机就发回目的端不可达报文 destination-unreachable message 给发出该数据报的源主机。注意，目的端不可达报文或者由路由器，或者由目的主机创建。

2. 源端抑制

IP协议是一个无连接协议。在产生数据报的源端，转发数据报的路由器以及处理数据报的目的主机之间，并没有通信关系。这种由于缺乏通信，引起的一个问题就是缺少流量控制。IP在协议中没有嵌入流量控制机制。在运行IP时，缺乏流量控制会产生的一个主要问题拥塞。源主机从来不知道某些路由器或目的主机，是否已经被过多的数据报造成超载；源主机从来不知道它产生的数据报是否太快，以至于路由器来不及转发或目的主机来不及处理。

缺乏流量控制，可能会在路由器或目的主机中产生拥塞。路由器或主机中的队列长度（缓存）是有限的，这种队列是为到来的数据报等待转发（对于路由器）或等待处理（对于主机）而设置的。如果数据报的接收速率比它们被转发或处理的速率快得多，则队列会溢出，这时路由器或主机别无选择，只能将某些数据报丢弃。

ICMP的源端抑制报文 source-quench message 就是为了给IP增加一种流量控制机制而设计的。当路由器或主机因拥塞而丢弃数据报时，它就向数据报的发送方发送源端抑制报文，这一报文有两个目的——第一，它通知源端数据报已被丢弃；第二，它警告源端，在路径的某处出现拥塞，因而源端必须放慢（抑制）发送过程。

3. 时间超时

时间超时报文 time-exceeded message 是在两种情况下产生的：

• 其一，如22章中看到的，路由器使用路由表，以找出必须接收此分组的下一跳（下一个路由器），如果一个或多个路由表中出现差错，那么一个分组就可能在一个回路或循环中，从一个路由器到下一个路由器，或无休止地通过一系列的路由器。20章中看到的，每个数据报都有生存时间的字段控制这种情况，当数据报通过路由器时，这个字段的值减一。收到数据报的路由器在发现这个字段的值为 $0$ 时，就丢弃这个数据报。但是，当丢弃这样数据报时，就要由路由器向源端发送一个时间超时报文。
• 其二，当组成一个报文的所有分段，未能在某一时限内到达主机时，也要产生时间超时报文。

4. 参数问题

当数据报在因特网上传输时，在其头部中出现的任何二义性，都可能产生严重的问题。如果路由器或目的主机发现了这种二义性问题，或在数据报的某个字段中缺少某个值，它就丢弃这个数据报，并向源端发送参数问题报文 parameter-problem message 。

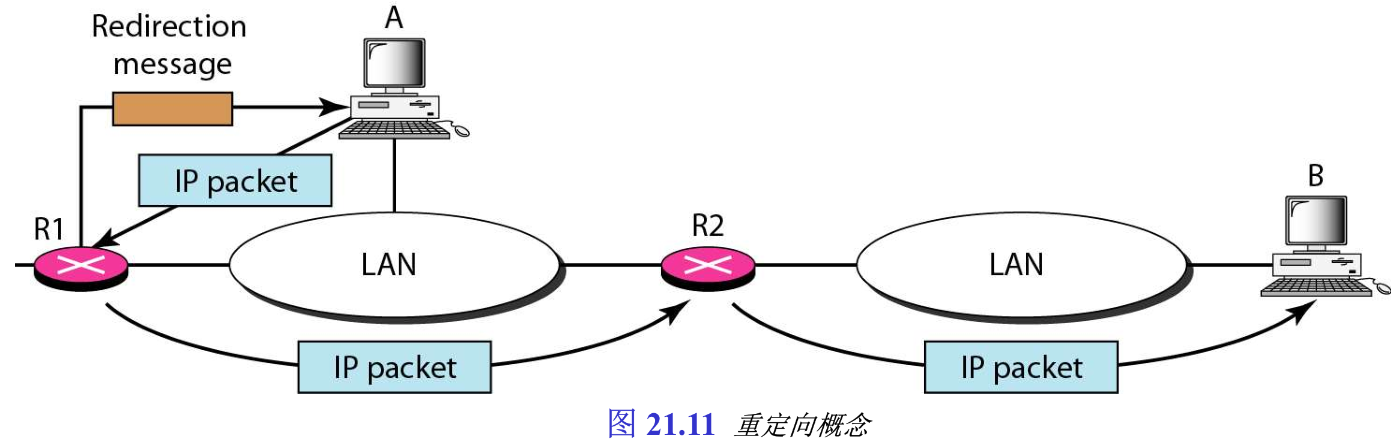

5. 重定向

当路由器要将分组转发到另一个网络时，它必须知道下一个适当的路由器的IP地址。如果发送方是主机，情况也是这样的。路由器和主机都必须有一个路由表，以便找出下一个路由器的地址。而在22章中将看到，路由器还要参与（动态的）路由选择更新过程，并且其更新被认为是瞬时完成的。

但是，为了提高效率，主机都不参与路由选择更新过程，因为在因特网上的主机数量比路由器要多出很多，动态地更新主机的路由表会产生不可接受的通信量。

主机通常使用静态路由选择——当主机开始联网工作时，其路由表中项目的个数是很有限的，它通常只知道默认路由器这一个路由器的IP地址。因此，当主机向另一个网络发送数据报时，就将此数据报发给了这个错误的路由器。在这种情况下，收到此数据报的路由器，会将该数据报转发给正确的路由器。但是，要更新主机中的路由表，它就要向主机发送重定向报文，重定向的概念如图21.11所示。主机 $A$ 想要向主机 $B$ 发送数据报。路由器R2显然是最有效的路由选择，但是主机 $A$ 没有选择路由器R2，数据报发送到路由器R1而不是R2。R1在查找路由表后，发现分组应当走R2，它把分组发送到R2，并同时向主机发送重定向报文，这时主机 $A$ 的路由表就被更新了：

21.2.4 查询

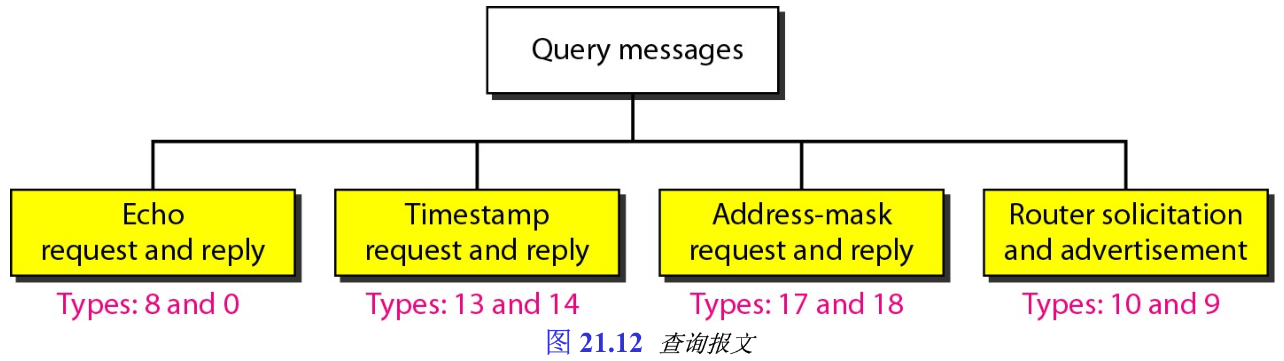

除了差错报告外，ICMP还能对某些网络问题进行诊断，这是通过使用由四对不同报文组成的查询报文来完成的——回送请求和回答报文、时间戳请求和回答报文、掩码地址请求和回答报文、路由器询问和通告报文。如图21.12所示，这种类型的ICMP报文中，一个节点发送出报文，然后由目的节点用特定的格式进行回答。

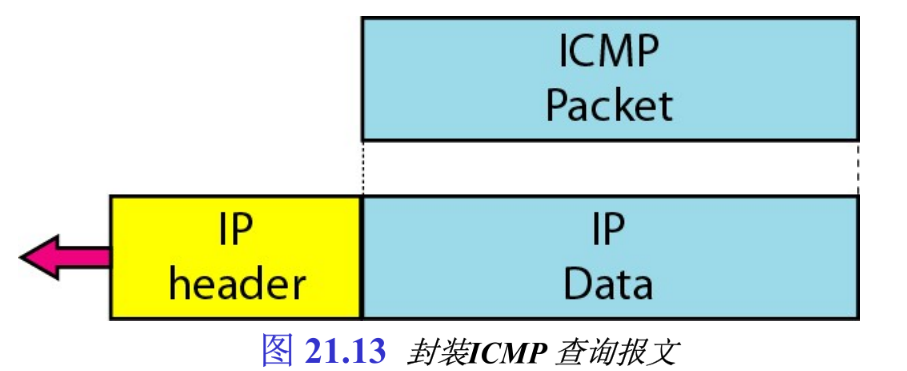

查询报文封装在IP分组中，然后再将IP分组封装在数据链路层的帧中。然而，在这种情况下，原始IP字节没有包括在报文中，如图21.13所示。

1. 回送请求和回答

回送请求报文 echo-request message 和回送回答报文 echo-reply message 是为诊断目的而设计的。网络管理员和用户都可以使用这对报文发现网络问题。

回送请求和回送回答，组合起来确定了两个系统（主机或路由器）是否彼此能通信，即可用来确定是否能在IP级通信。因为ICMP报文被封装成IP数据报，发送回送请求的机器在收到回送回答报文时，就证明了在发送方和接收方之间能够使用IP数据报进行通信。此外，还证明了中间的一些路由器能够接收、处理和转发IP数据报。

今天，大多数系统都提供 ping 命令，它可以创建一系列（不仅仅是一个）回送请求或回送回答报文，提供统计信息。

2. 时间戳请求和回答

两个机器（主机或路由器）可使用时间戳请求和时间戳回答报文 timestamp request and timestamp reply messages 来确定，IP数据报在两个机器之间往返所需的时间。它也可用作两个机器之间的时间同步。

3. 地址掩码请求和回答

主机可能知道它的IP地址，但可能不知道相应的掩码。例如，主机知道它的IP地址是 $159.31.17.24$ ，但可能不知道它的掩码是 $/24$ 。为了求得它的掩码，主机应向局域网上的路由器发送地址掩码请求报文 address-mask request message 。如果主机知道该路由器的地址，它就直接向路由器发送该请求；如果它不知道地址，它就广播该报文。路由器接收到地址掩码请求报文后，用地址掩码回答报文 address-mask reply message 进行响应，向主机提供所需的掩码。将这个掩码应用到完整的IP地址上，就可求得子网的地址。

4. 路由器询问和通告

如同在重定向报文的讨论中那样，主机如果想将数据发送给另一网络上的主机，就需要知道连接到它自己网络上的路由器的地址。另外，该主机还需要知道这些路由器是否正常工作。路由器询问报文和路由器通告报文 router-solicitation message and router-advertisement message 就用于这种情况。主机可将路由器询问报文进行广播（或多播），收到询问报文的一个或多个路由器，就使用路由器通告报文，广播其路由选择信息。即使在没有主机询问时，路由器也可周期性地发送路由器通告报文。注意：路由器在发送通告报文时，不仅通告自己的存在，还通告了它所知道的、所有在这个网络上的路由器。

5. 校验和

10章中就已经知道了校验和的概念和思想。在ICMP中，校验和的计算包括了整个报文（头部和数据）。

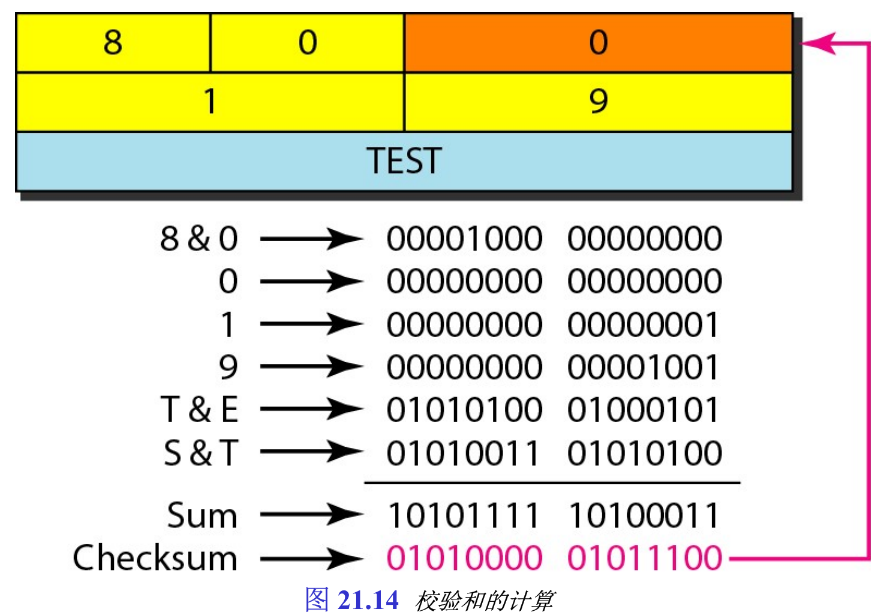

【例21.2】图21.14表示了对一个简单的回送请求报文的校验和计算的实验。我们随机选定标识符为1，而序列号为9。将报文划分为16位（2字节）的字，将这些字相加，然后将其和取反。现在发送方就可将此值放置在校验和字段。

21.2.5 调试工具

有许多工具可用来调试因特网，我们可以确定主机或路由器是否能正常工作、做出响应，还可以跟踪分组的路由。这里介绍ICMP所采用的两个调试工具：ping 和 traceroute 。在对多个协议讨论之后，将在后面几部分介绍更多的调试工具。

1. Packet InterNet Groper, Ping 程序

ping 程序可用来测试两个主机之间的连通性，它使用了ICMP回送请求与回送回答报文。ping 程序是应用层直接使用网络层ICMP的例子，它没有通过运输层的TCP或UDP。此处观察 ping 程序如何用于ICMP分组。

源主机发送ICMP回送请求报文（类型 $8$ ，代码 $0$），如果目标机器正常工作，则它用ICMP回送回答报文响应。 ping 程序在回送请求报文和回送回答报文中设置标识符字段，并以序列号 $0$ 开始，每发送一个新的报文，该序列号加一。注意： ping 程序能计算出往返时间，ping 程序在报文数据部分插入发送时间。往返时间 RRT 的值是收到回答报文的时间减去发送请求报文时间的值。

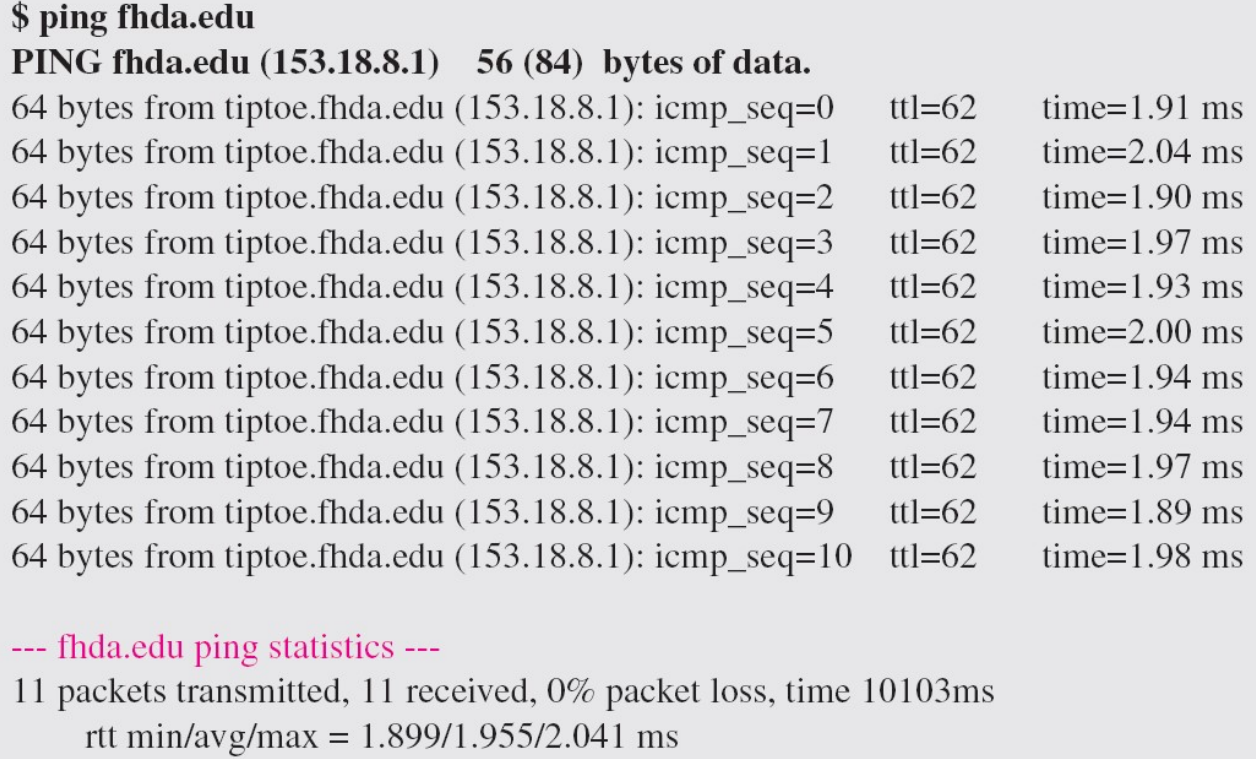

【例21.3】用 ping 程序测试服务器 fhda.edu 。结果如下：

ping 程序发送报文的序列号从 $0$ 开始，每次探测给出这次的往返时间。封装了ICMP报文的IP数据报的 TTL（生存时间）字段已被置为 $62$ ，这就是说该分组的传输不能超过 $62$ 跳。

一开始 ping 程序定义数据部分为 $56$ 个字节，IP数据报总长度为 $84$ 字节。这是显然的，因为我们要增加ICMP头部 $8$ 字节和IP头部 $20$ 字节，所以其结果是 $84$ 字节。但是需要注意，每次探测中 ping 程序定义的字节个数为 $64$ ，这是ICMP分组的总长度 $56+8$ 。（？）

如果不用中断键（如 CTRL+C）停止 ping 程序，它会一直下去。当程序被中断后，它打印出检查的统计结果。它告诉我们发送的分组数、接收到的分组数、总的时间、往返最小/最大平均时间，有些系统还可以打印出更多的信息。

2. Traceroute 程序

UNIX中的 traceroute 程序或Windows中的 tracert 程序，是一个UDP提供服务的应用程序（见23章），可用于追踪一个分组从源端到目的端所经过的路由，让我们知道信息从计算机到互联网另一端的主机是走的什么路径。当然，每次数据包由某一同样的出发点 source 到达某一同样的目的地 destination 走的路径可能不一样，但基本来说大部分时候所走的路由是相同的。traceroute 程序的应用，与20章中的IP数据报的松散路由选项、严格路由选项类似。

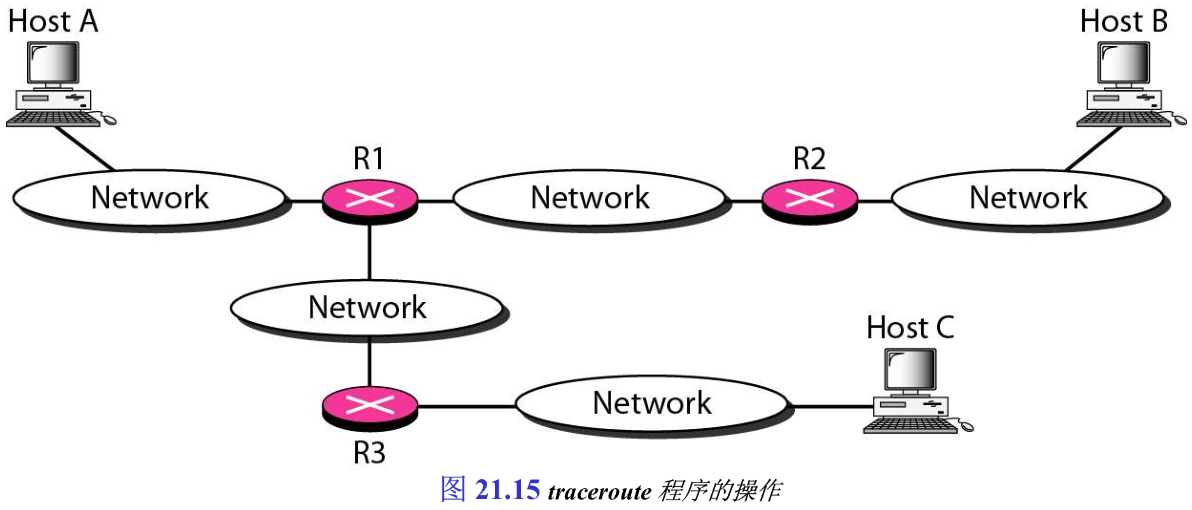

给定图21.15中的网站拓扑结构，表述 traceroute 程序的基本过程。我们知道主机 $A$ 向主机 $B$ 发送一个分组，要经过路由器R1和路由器R2。但是，多少情况下我们并不知道网络拓扑结构，主机 $A$ 到主机 $B$ 可能存在多条路由。

traceroute 和ICMP一起使用，它巧妙地利用时间超时 ICMP TTL-expired (type 11) 与目的端不可达两种ICMP错误报文 ICMP port-unreachable (type 3, code 3)，以及IP分组的 TTL（生存时间）字段，通过发送小的数据包到目的设备直到其返回，找出分组经过的路由。traceroute 程序还会测量其需要多长时间，对一条路径上的每个设备，traceroute 要测 $3$ 次。输出结果中包括每次测试的时间 ms 和设备的名称（如有的话）及其IP地址。

1. traceroute 程序用下列步骤求得路由表R1的地址，和主机 $A$ 到路由器R1的往返时间。
   a. 主机 $A$ 上的 traceroute 程序，利用UDP协议发送一个分组到目的主机 $B$ ，该报文被封装在 TTL 字段值为 $1$ 的IP分组中。程序记住发送分组的时间。
   b. 路由表R1接收到分组，并将 TTL 的值减一成为 $0$ ，然后路由器R1丢弃该分组（由于 TTL 字段的值为 $0$），并发送一个时间超过ICMP报文（类型 $11$ ，代码 $0$）表示 TTL 的值为 $0$ 、该分组已被丢弃。
   c. 主机 $A$ 上的 traceroute 程序接收到该ICMP报文，并利用封装了ICMP报文的IP分组的目的（源）地址，求得路由器R1的IP地址。程序也记住分组到达的时间，这个时间与 a 步记下的时间差就是往返时间。
   traceroute 程序重复步骤 a 到 c 三次，求得一个较好的平均往返时间。第一次往返时间可能会比第二次或第三次长，因为第一次需用ARP程序查找R1的物理地址，而第二次和第三次往返时，ARP在它的高速缓存中有该地址。
2. traceroute 程序重复上面的步骤，求得R2的地址，以及主机 $A$ 到R2的往返时间。但是，这一步中 TTL 字段设置为 $2$ 。因此R1转发这个报文，而R2丢弃它并发送时间超时ICMP报文。
3. traceroute 程序重复步骤2，求得主机 $B$ 的地址，以及主机 $A$ 到主机 $B$ 的往返时间。当主机 $B$ 接收到分组时，TTL 值减一，但主机 $B$ 不丢弃该报文，因为它已经到达了它的最终目的地。
   问题是，此时的ICMP报文如何发送回到主机 $A$ ？traceroute 程序在此处采用了一种不寻常的策略——将UDP分组的目的端口 UDP port > 32768 设置为UDP协议不支持的端口。当主机 $B$ 接受到该分组，它找不到接收该传递的应用程序。它丢弃该分组，并发送一个ICMP目的端不可达报文（类型 $3$ ，代码 $3$）到主机 $A$ 。注意，这种情形在路由器R1和R2不会发生，因为路由器不检查UDP的头部。traceroute 程序记录到达的IP数据报的目的地址和往返时间。接收到代码为 $3$ 的目的端不可达的ICMP报文，就表示已求得全部路由，此时不需要再发送分组。

注意，有时我们 traceroute 一台主机时，会看到有一些行是以星号表示的。出现这样的情况，可能是防火墙封掉了ICMP的返回信息，所以我们得不到什么相关的数据包返回数据。

总的来说，源端（主机或路由器） source 发出 UDP packet ，源端端口 source port 使用随机的任何大于 $32768$ 的高段端口，目的端口 destination port 从 $33434$ 开始，每发送一个探测 probe 就依此递增，直至 $33434+29$（cisco router 上使用 extended-traceroute 命令，可以修改这个起始的 $33434$ 端口），同时 TTL 从 $1$ 开始依此递增，直至 $1+29=30$（最多送 $30$ 个探测)。中间的路由器送回 ICMP TTL-expired ， 使源端主机得知中间的每一个路由器， 最后的目的端 destination 送回 TTL-expired 和 ICMP port unreachable （因为任何主机上，都没有应用使用 UDP port# > 32768 这样的高段端口）。

所以，如果中间某处封掉 UDP port > 32768 将导致 traceroute 不工作 ；封掉 TTL-expired 会使 source 看不到中间的路由器（有的路由器根本不支持回送 TTL-expired ）；封掉 type 3, code 3 ，可能看不到 destination 。

另外需要知道的是，由于回送 TTL-expired 的信息需要CPU生成一个分组，必须打断CPU。为保证其它工作的正常进行，cisco router 每隔一秒才处理 traceroute ，所以在 source 上可能看到中间一路 * * * ，但却看得到最后的 destination ，这时应知道原因是中间的路由器的CPU太忙，或者中间的路由器不回送 TTL-expired 包。

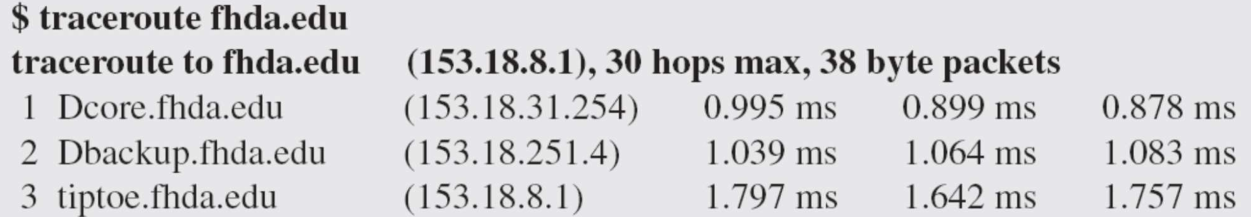

【例21.4】我们用 traceroute 程序求计算机 voyager.deanza.edu 到服务器 fuda.edu 的路由，下面表示其结果：

命令后无序列的行表示了目的端是 $153.18.8.1$ ， TTL值是 $30$ 跳，该分组包含 $38$ 个字节：IP头部 $20$ 个字节、UDP头部 $8$ 个字节和应用数据 $10$ 个字节。traceroute 程序使用应用数据存储分组的轨迹。

• 第一 行表示访问第一个路由器，该路由器名称是 Dcore.fuda.edu ，其IP地址 $153.18.31.254$ 。第一个往返时间是 $0.995ms$ ，第二个往返时间是 $0.899ms$ ，第三个往返时间是 $0.878ms$ 。
• 第二行表示访问第二个路由器，该路由器名称是 Dbackup.fhda.edu ，其IP地址为 $153.18.251.4$ ，也显示了三个往返时间。
• 第三行表示目的主机。我们知道这是目的主机，因为没有更多的行。 目的主机是服务器 fhda.edu ，但 它的名称是 tiptoe.fuda.edu ，其IP地址为 $153.18.8.1$ ，也显示了三个往返时间。

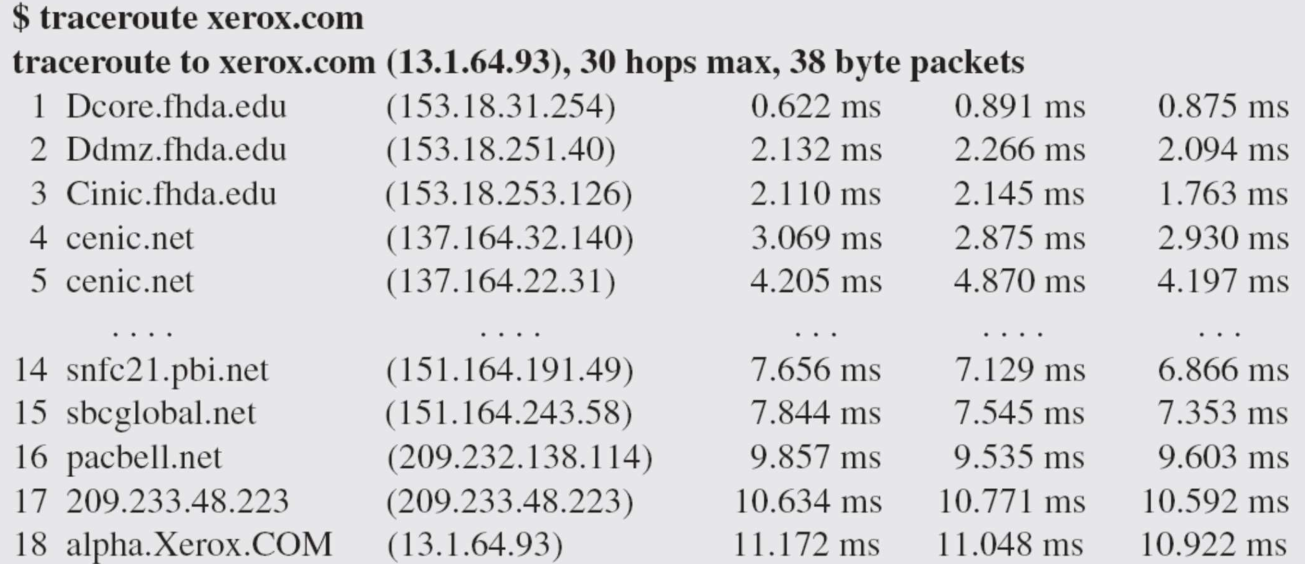

【例21.5】追踪一个较长的路由，到 xerox.com 的路由。此处从源端到目的端有 $17$ 跳。注意，有些往返时间看起来非常异常，这可能是路由器太忙不能立即处理分组。

---

21.3 IGMP

IP协议可用到两种类型的通信：单播和多播。单播是一个发送方和一个接收方之间的通信，它是一对一的通信。但是，有些过程有时需要将同一个报文同时发送给许多的接收方，这称为多播 multicasting ，即一对多的通信。

多播有许多的应用，例如，将股票价格的变动同时通知给许多的证券经纪人，将旅行的取消同时通知许多旅行经理，其他一些应用包括远程学习和视频点播等。

对于因特网上的多播，我们需要具有路由「多播分组」能力的路由器，这些路由器的路由表必须由某些多播路由协议更新，这些多播路由协议将在第22章中讨论。

21.3.1 组管理

因特网组管理协议 Internet Group Management Protocol, IGMP 是多播中一个必要的、但不是充分的协议（正如我们将会看到的，多播也包含其他的协议），它规定了「处于不同网段的主机」如何进行多播通信。在IP协议中，IGMP是一个辅助协议，用于主机向任一个直接相邻的路由器报告组成员情况。

IGMP不是一个多播路由协议，而是一个管理组成员 group membership 的协议。在任何网络中，都存在有一个或多个多播路由器，把多播分组分发给主机或其他的路由器。IGMP协议为多播路由器 multicast server 提供关于「连接到网络上的主机（路由器）成员状态」的信息，用来在「IP主机」与「直接相邻的组播路由器」之间建立、维护组播组成员关系。所有参与组播的主机必须实现IGMP。需要注意的是，IGMP不包括「组播路由器之间的组成员关系信息」的传播与维护，这部分工作由各组播路由协议完成。

一个多播路由器每天可以接收到数以千计的、属于不同组的多播分组。如果一个路由器不了解主机的成员状态，它就必须广播所有的分组，这造成通信量的大量增加并浪费带宽。一个较好的解决方法是，在网络中保存一份组列表，该列表中至少有一个忠实的成员，IGMP帮助多播路由器创建和更新这个表——与每个路由器接口有关的忠实成员的列表。

在详细说明IGMP协议之前，大体介绍IGMP——IGMP可分为两个阶段：

• 第一阶段：当某个主机加入新的多播组时，该主机应向「多播组的多播地址」发送IGMP（成员报告）报文，声明自己要成为该组的成员。本地的多播路由器收到IGMP 报文后，将组成员关系转发给因特网上的其他多播路由器。
• 第二阶段：因为组成员关系是动态的，因此本地多播路由器要周期性地探询本地局域网上的主机，以便知道这些主机是否还继续是组的成员。只要某个组有一个主机响应，那么，多播路由器就认为这个组是活跃的。但一个组在经过几次的探询后，仍然没有一个主机响应，则不再将该组的成员关系转发给其他的多播路由器。

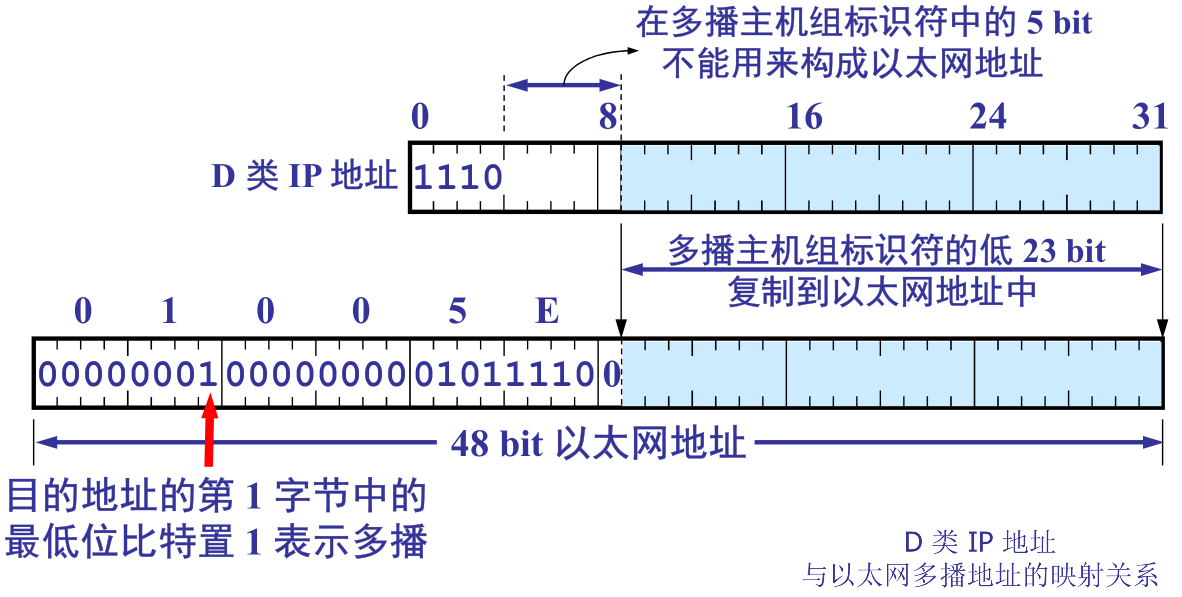

IP多播的几个特点是：多播使用组地址，IP使用 $D$ 类地址支持多播；多播地址只能用于目的地址，而不能用于源地址；永久组地址由因特网号码指派管理局IANA负责指派；动态的组成员；使用硬件进行多播。

21.3.2 IGMP报文

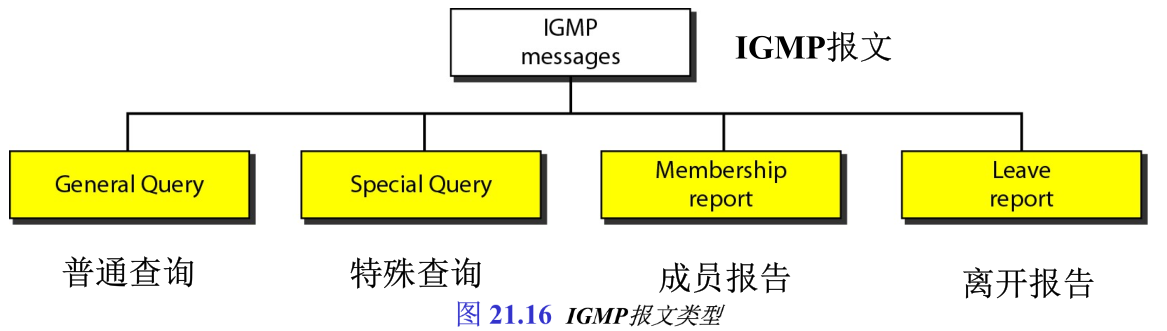

IGMP有两种版本，讨论现在的版本是IGMPv2，它有三种类型的报文 message ：查询 query 、成员报告 membership report 和离开报告 leave report ，其中的查询报文 query message 有两种类型：普通的 general 和特殊的 special 。图21.16如下：

21.3.3 报文格式

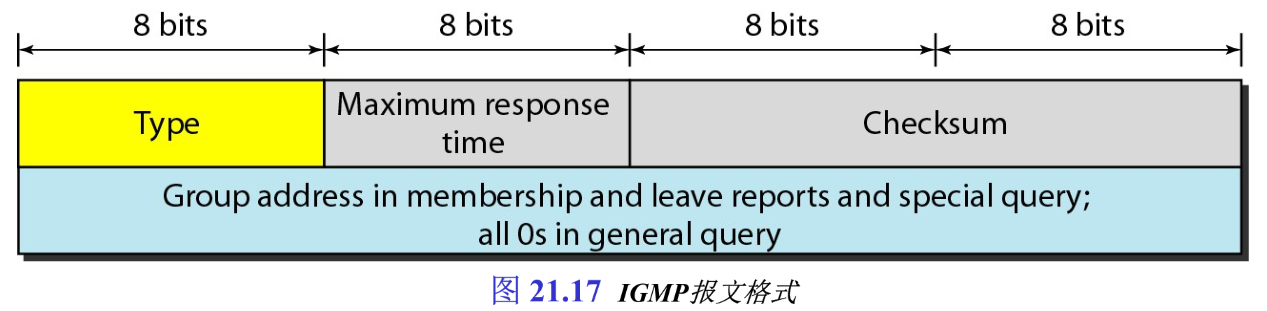

图21.17显示了IGMPv2的报文格式：

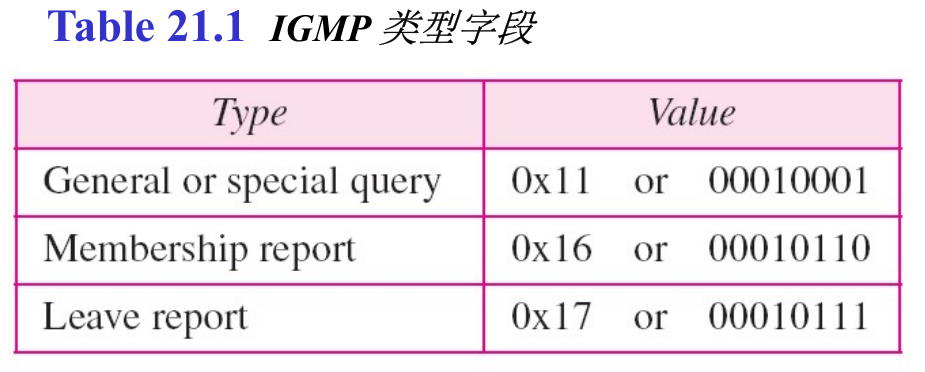

• 类型。$8$ 位字段，定义报文类型，如表21.1所示。类型的值用十六进制或二进制标记法表示：


• 最大响应时间。$8$ 位字段，定义回答一个查询所需的时间 ，该值以十分之一秒为单位。例如，如果其值为 $100$ ，即是 $10$ 秒。在查询报文中，该值非零；在其余两个类型的报文中，其值为零。稍后我们会看到它的应用。

• 校验和。$16$ 位字段，校验和以 $8$ 字节的报文计算。

• 组地址。对于普通的查询报文，这个字段的值为 $0$ ；在特殊查询、组成员报告、离开报告报文中，这个值定义为组标识符 groupid（组的多播地址）。


21.3.4 IGMP操作

主机或多播路由器在一个组中，可能存在成员关系。当一个主机有成员关系时，就意味着它的一个进程（一个应用程序）接收到来自某一组的多播分组。当一个多播路由器具有成员关系时，就意味着一个「连接到它的其他接口的网络」接收到这些多播分组。我们说该主机或路由器对该组有加入请求。在这两种情况下，主机和路由器保存一个组标识符表，并将它们的关系中继给分发路由器。

例如，对图21.18中的网络来说，路由器R是分发路由器，其余两个多播路由器R1和R2依赖于路由器R维护的组列表，它们可能是这个网络中路由器R的接收者；对其他网络的这些组来说，R1和R2可能是分发路由器，它们不在本网络上。

IGMP是本地运行的。连接到网络的多播路由器有一个组多播地址表，该表内至少有一个忠实的成员。对每一组，都有一个路由器负责将多播分组分发给指定的那个组。这就是说，如果与网络相连的多播路由器有三个，它们的组标识符 groupid 都是相互排斥的。如图21.18中，只有路由器R分发其多播地址为 $225.70.8.20$ 的分组。

1. 加入一组

一个主机或路由器可加入一组。每个主机维护一个组内成员进程表，当一个进程要加入到一个新组时，它就向主机发送请求，该主机就在它的表中增加该进程的名字、所请求的组的名字——如果这是在该特殊组中的第一个成员关系的请求，则该主机就向多播路由器发送一个成员关系报告报文；如果这不是第一个成员关系，则不需要发送成员关系报告，因为主机已是组的成员，它已经接受了这个组的多播分组。

IGMP协议要求发送两次成员关系报告，在几分钟内一个接着一个地发送两次。这样，如果第一个丢失或损坏了，第二个可代替它。

2. 离开一组

当主机发现没有进程对一个特殊的组有加入请求时，它就发送一个离开报告。同样的，当路由器发现，没有一个「与网络连接的接口」对一个特殊的组有加入请求时，它就发送一个关于该组的离开报告。

但是，当一个多播路由器接收到一个离开报告时，因为报告只是来自一个主机或路由器，可能还有其他主机或路由器依然存在、对该组有加入请求，所以它不可能立即从它的多播地址表中清除该组。为了确保这样做，路由器发送一个特殊查询报文，并插入有关该组的组标识符或多播地址 multicast address 。对任意主机或路由器，路由器允许有一个规定的时间，对主机或路由器做出响应，如果在这规定时间内没有接收到加入请求（成员关系报告），那么路由器就假定网络中没有忠实的成员，并从它的列表中清除该组。

3. 监视成员关系

主机或路由器可通过发送成员关系报告报文，加入到一个组中，也可以通过发送一个离开报告离开一个组。但是，发送这两种类型的报告是不够的。考虑这样一种情形，只有一个主机对一个组中有加入请求，但是该主机关闭或从系统中删除，多播路由器将永远接收不到离开报告。这个如何处理？

做法是，多播路由器负责监视局域网上的所有主机或路由器，以发现它们是否愿意继续它们在一个组中的成员关系——这个路由器周期性地（默认值为 $125$ 秒）发送一个普通的查询报文，普通查询报文没有定义一个特殊的组。在这个报文中，组地址字段被设置为 $0.0.0.0$ ，这就是说，查询成员关系的延续，需要考虑一个主机所加入的所有的组，而不是仅一个组。

路由器期待从多播地址表中的每个组得到一个回答，即使一个新组也不例外。查询报文的最大响应时间为 $10$ 秒（字段中的值为 $100$ ，以十分之一秒为单位）。当主机或路由器接收到普通查询报文时，如果它对一个组有加入请求，它就用一个成员关系报告来响应。但是如果这是一个公用的加入请求（例如，两个主机对同一组有加入请求）时，只有一个响应发送到那个组，以防止不必要的通信量，这称为延迟响应。注意，必须仅有一个路由器发送查询报文（通常称为查询路由器），后面讨论这个问题。

4. 查询响应

为了防止不必要的通信，IGMP使用延迟响应策略 delayed response strategy 。当一个主机或路由器接收到查询报文后，它并不立即响应，而是经过一定的时间间隔后才发出响应。具体来说，每个主机或路由器使用一个随机数建立一个计时器，计时器在 $1$ 秒到 $10$ 秒之间，截止时间可以以 $1$ 秒或更小的时间为步长。对多播组地址表中的每一个组设置一个计时器。例如，计时器对第一个组可用 $2$ 秒截止，但对第三个组可用 $5$ 秒截止。

每个主机或路由器在它的计时器截止之前，一直等待，直到它的计时器截止时间到了，才发送一个成员关系报告报文。在等待过程中，如果另一个主机或路由器的计时器对同一个组截止得较早，该主机或路由器就发送一个成员关系报告，报告是广播的。正等待的主机或路由器接收到报告，而且知道不需要为同一个组发送一个重复报告，这样等待站点就取消它的相应的计时器。

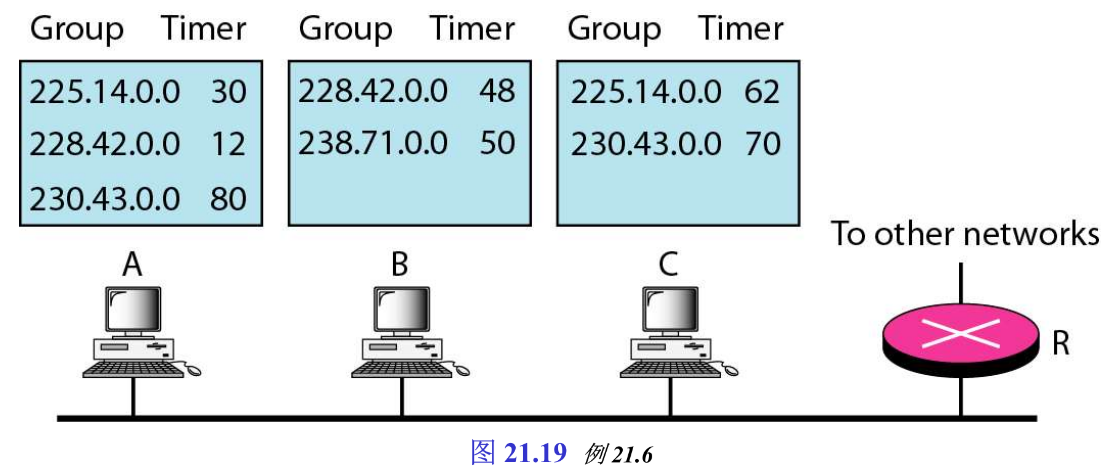

【例21.6】设想网络有三个主机，如图21.19所示。在时刻 $0$ ，接收到查询报文，每一个组的随机延迟时间（以十分之一秒为单位）在该组地址后面表出，如图所示。试说明其报告序列。

解：事件发生的序列如下：

• a. 时刻 $12$ ：此时主机 $A$ 中的组地址 $228.42.0.0$ 的计时器截止，发送一个成员关系报告。路由器和每个主机（包括主机 $B$ ）接收到这个报告，这样主机 $B$ 删除组地址 $228.42.0.0$ 的计时器。
• b. 时刻 $30$ ：此时主机 $A$ 中的组地址 $225.14.0.0$ 的计时器截止，发送一个成员关系报告。路由器和每个主机（包括主机 $C$）接收到这个报告，这样主机 $C$ 删除组地址 $225.14.0.0$ 的计时器。
• c. 时刻 $50$ ：此时主机 $B$ 中的组地址 $238.71.0.0$ 的计时器截止，发送一个成员关系报告。路由器和每个主机接收到这个报告。
• d. 时刻 $70$ ：此时主机 $C$ 中组地址 $230.43.0.0$ 的计时器截止，发送一个成员关系报告。路由器和每个主机（包括主机 $A$ ）接收到这个报告，主机 $A$ 删除组地址 $230.43.0.0$ 的计时器。

注意，如果每个主机为多播地址表中的每个组地址，都发送一个报告，则将是 $7$ 个报告，而用这种策略只发送 $4$ 个报告。

5. 查询路由器

查询报文可以生成许多响应。为了防止不必要的通信，IGMP为每个网络设计了一个路由器，作为查询路由器 query router ，只有这个路由器发送查询报文。其他路由器都是被动的，它们接收响应并更新它们的列表。

21.3.5 封装

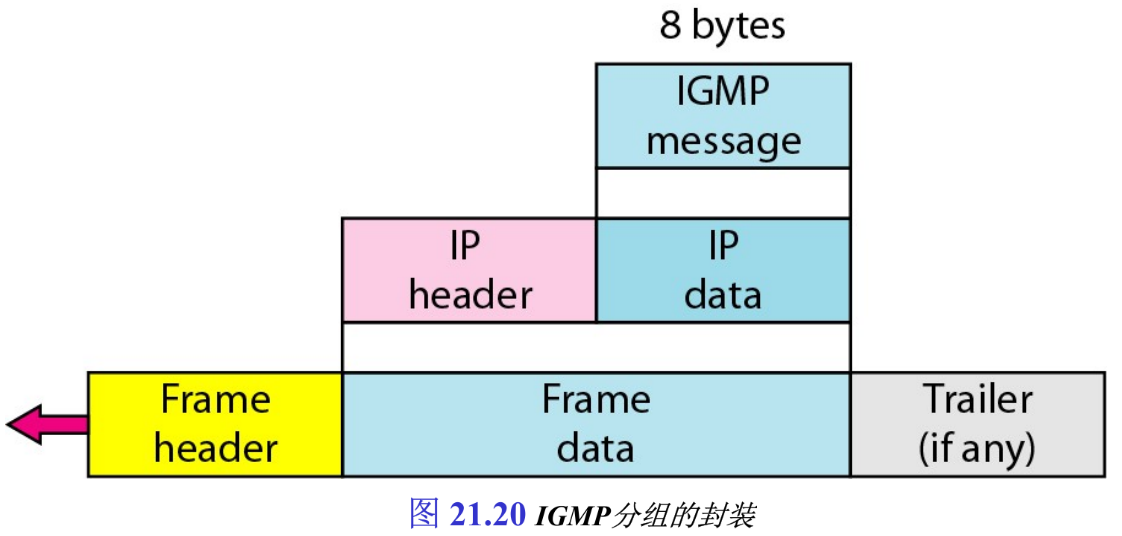

IGMP报文封装在IP报文中，而IP数据报本身又封装在帧中，如图21.20：

1. 在网络层封装

对于IGMP协议，IP分组的协议字段的值是 $2$ 。在协议字段中携带这个值的每个IP分组，都需要给IGMP协议传送数据。当这个IGMP报文被封装在IP数据报中时，TTL 的值必须为 $1$ ，这是必须的。因为IGMP的域是局域网，IGMP报文不能传送到局域网之外，TTL 的值为 $1$ 保证了报文不能离开这个局域网，因为第一个路由器就将此值减小为 $0$ ，因而就将其丢弃。

表21.2显示了每一种类型的报文的目的IP地址：

• 查询报文是用多播地址 $224.0.0.1$ 进行广播，所有主机和路由器都将接收到该报文。
• 成员关系使用与「被报告的多播地址（组标识符）」相同的目的地址进行广播，接收到该分组的每个站点（主机或路由器）可立即确定（从头部）哪个组报告已经被发送。由于前面已讨论过，相应的未发送报告的计时器可以被删除。站点不需要打开该分组去寻找组标识符，这个地址被复制在一个分组中，它是报文本身的一部分，也是IP头部的一个字段。复制可以防止差错。
• 离开报告报文用多播地址 $224.0.0.2$ 广播（这个子网上的所有路由器），因此路由器都接收到这类报文，主机也都接收到这类报文，但不理它。


2. 在数据链路层封装

在网络层，IGMP报文封装在IP分组中，作为IP分组处理。但是，因为IP分组有一个多播IP地址，所以ARP协议不能找到在数据链路层转发该分组的对应的MAC（物理）地址。接着发送的事情，依赖于下面的数据链路层是否支持物理多播地址。

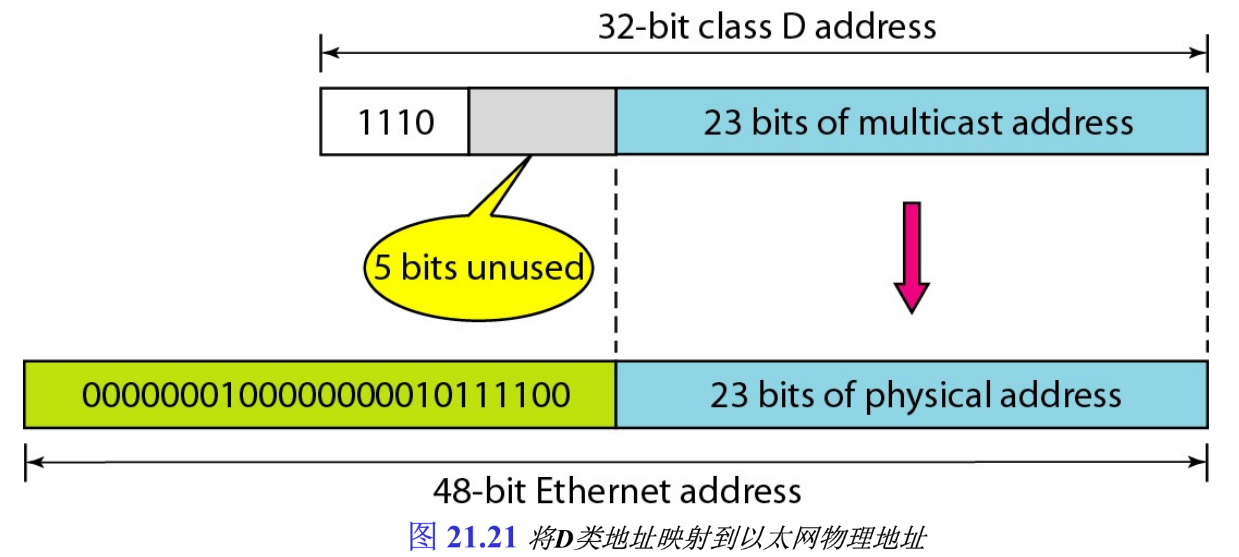

大多数局域网支持物理多播寻址，以太网就是其中的一种。以太网的物理地址（MAC地址）是 $6$ 字节（$48$ 位）。如果以太网地址的前 $25$ 位是 $0000000100000000010111100$ ，它定义TCP/IP协议的物理多播地址。余下的 $23$ 位可用来定义一个组。要将IP多播地址转换为以太网地址，多播路由器就要提取 $D$ 类IP地址中的最低的 $23$ 位，并将其插入到以太网物理地址中（如图21.21所示）。

但是，D类IP地址的组标识符是 $28$ 位长，这就是说有 $28-23=5$ 位未使用，就表示了 $2^5=32$ 个IP级的多播地址映射到一个物理的多播地址。换言之，映射是多对一、而非一对一。如果D类地址中的组标识符的最左 $5$ 位不全为 $0$ ，主机就可能接收到并不是真正属于它所涉及到的组的分组。为此，主机必须检查IP地址，并丢弃任何不属于它的分组。其他局域网也支持同样的概念，但映射的方法可以不同。

以太网的多播物理地址范围：01: 00: 5E: 00: 00: 00 ~ 01: 00: 5E: 7F: FF: FF 。

【例21.7】将多播IP地址 $230.43.14.7$ 转换成以太网多播物理地址。
解：可用2个步骤来完成：
（1）我们用十六进制写出IP地址的最右 $23$ 位。这可将最右边 $3$ 个字节变换成十六进制，然后，如果最左边的数字大于或等于 $8$ ，则将该数减去 $8$ 。在本例中，其结果是 2B: 0E: 07 。
（2）将(1)步所得的结果加到开始的以太网多播地址 01: 00: 5E: 00: 00: 00 ，其结果是 01: 00: 5E: 2B: 0E: 07 。

【例21.8】将多播IP地址 238.212. 24.9 转换成以太网多播地址。
解：
（1）用十六进制表示的最右边 $3$ 个字节是 $D4:18:09$ 。我们需将最左边的数字减去 $8$ ，其结果是 $54:18:09$ 。
（2）将(1)步所得的结果加到以太网多播的开始地址，其结果是 01: 00: 5E: 54: 18: 09 。

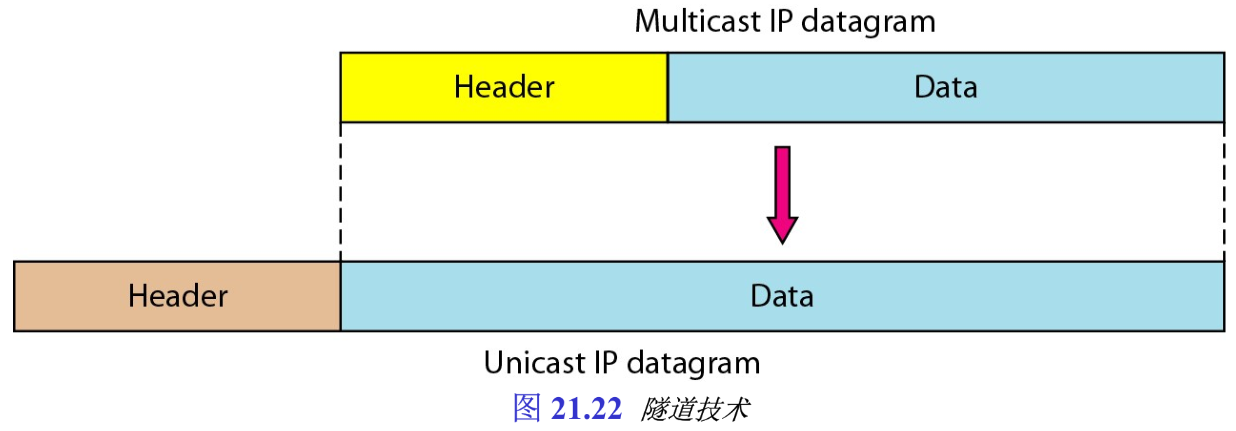

大多数广域网不支持物理多播地址。要通过这样的网络发送多播分组，就要使用称为隧道技术 tunneling 的过程——将多播分组封装成单播分组、并通过网络发送，然后在另一端，这个分组又转换成多播分组。如图21.22所示：

21.3.6 Netstat 应用程序

netstat 应用程序可用来得到「接口所支持的多播地址」。

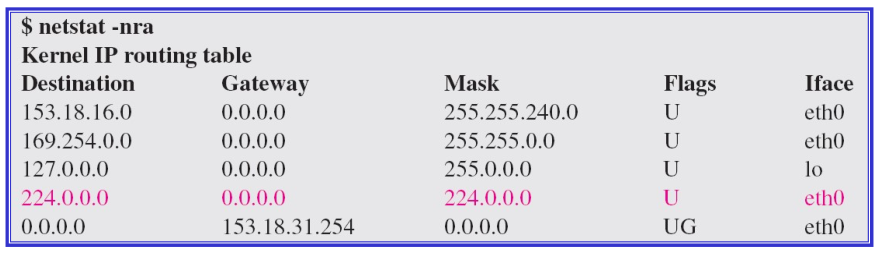

【例21.9】我们使用带有三个选项的 netstat 命令。选项 -n 是以数字形式显示IP地址、选项 -r 显示路由表、选项 -a 显示所有的地址（单播和多播地址）。注意：这里仅给出与我们讨论有关的项目。Destination 定义目的地址，Gateway 定义路由器，Iface 定义接口，Mask 定义掩码，Flag 定义标记。标记 U 表示该路由可使用，标志 G 表示该路由是一个网关（路由器）。

注意：多播地址用彩色表示。具有从 $224.0.0.0$ 到 $239.255.255.255$ 多播地址的任何分组都被屏蔽，并传递给以太网接口。

---

21.4 ICMPv6

在20章中讨论过IPv6，在TCP/IP协议族的版本6中，被修改的另一协议是ICMP（ICMPv6）。这个新版本与版本4的策略和目的一样，修改ICMPv4使得它更加适合IPv6。此外，在版本4中的一些独立协议，现在成为网际控制报文协议 Internet-working Control Message Protocol, ICMPv6 的一部分，图21.23比较了版本4和版本6的网络层。

版本4的ARP和ICMP协议合并到ICMPv6，RARP协议从这个协议族中取消了，因为它很少使用，而且BOOTP具有与RARP相同的功能。

正如ICMPv4那样，我们将ICMP报文分为两大类，但是，每一类都比前面版本有更多的报文类型。

21.4.1 差错报告

正如讨论IPv4和ICMPv4时看到的，ICMP的一个主要职责就是报告差错。有五种差错类型：目的端不可达、分组太大、时间超时、参数问题和重定向。ICMPv6组成差错分组，再封装成IP数据报，然后传递给产生差错的数据报的源端。

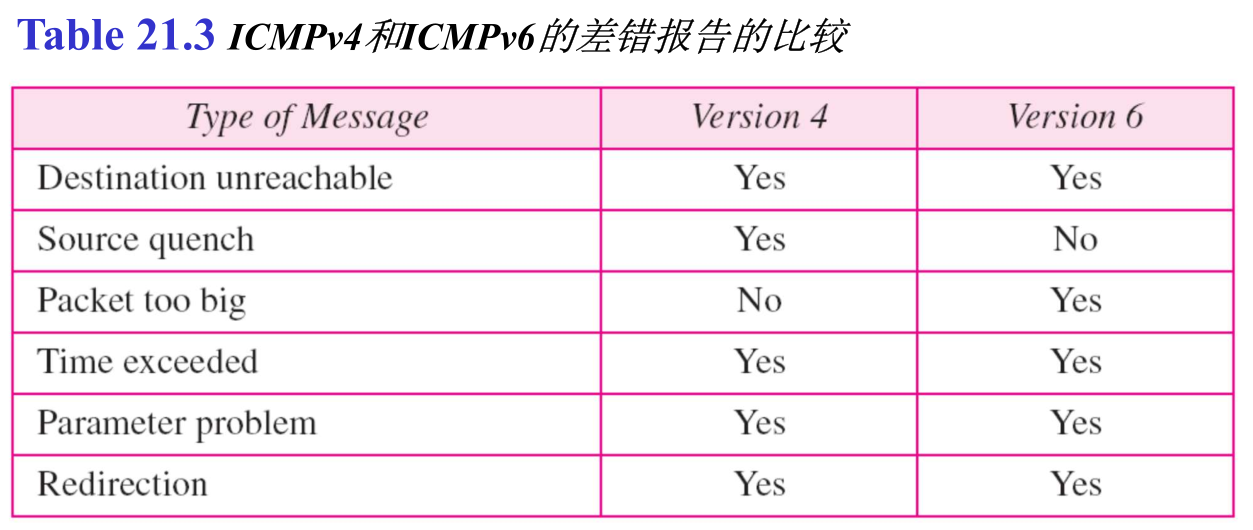

表21.3对ICMPv4和ICMPv6的差错报告报文 error-reporting message 进行了比较。在版本6中源端抑制报文被取消了，因为在这个版本中，优先级和流标号字段允许路由器控制拥塞，并将最不重要报文丢弃，不需要通知发送方将速率放慢。增加了分组太大报文，因为在IPv6中分段是发送方的责任，如果发送方没有对分组长度做出正确的判断，路由器就没有任何选择，只能丢弃分组，并发送差错报告报文给发送方。

1. 目的端不可达

目的端不可达报文 destination-unreachable message 的概念和ICMPv4完全相同。

2. 分组太大

这是增加到版本6的一个新的报文类型。如果路由器接收到一个数据报，它大于数据报能够通过网络的最大传输单元 MTU ，那么就要发生两件事——第一，路由器要丢弃该数据报；第二，要发送差错分组，即分组太大报文 packet-too-big message 给源端。

3. 时间超时

这个报文与版本4相似。

4. 参数问题

这个报文与版本4相应的报文相似。

5. 重定向

重定向报文 redirection message 的目的与版本4相同。

21.4.2 查询

除了差错报告外，ICMP还能诊断某些网络问题。这是通过查询报文 query message 来完成的。已定义了四组报文：回送请求和回答、路由器询问和回答、邻站询问和通知、组成员关系。

表21.4显示了版本4和版本6的查询报文的比较。ICMPv6取消了两组查询报文：时间戳请求和回答、地址掩码请求和回答。取消前者是因为，它们在其他协议（如TCP）中已实现了，同时也因为在过去没有使用过它们；取消后者是因为，地址的子网部分允许用户使用多达 $2^{32}-1$ 个子网，因此定义在IPv4中的子网掩码，在这里是不需要的。

1. 回送请求和回答

回送请求和回答报文的格式和思路，与版本4一样。

2. 路由器询问和通告

路由器询问和通告报文的格式和思路，与版本4一样。

3. 邻站询问和通告

如前所述，版本4的网络层包含一个独立的协议，称为ARP。在版本6中，这个协议取消了，而它的任务并入到ICMPv6中。思路完全相同，只是报文格式改变了。

4. 组成员关系

如前所述，版本4的网络层包含一个独立的协议，称为IGMP。在版本6中，这个协议取消了，而它的任务并入到ICMPv6中。其目的完全相同。
