本文详述了一种将二维建筑数据转换为3D模型并进行Web共享的流程，包括数据修复、高程转Z值、几何拉伸、编辑样式、创建多面体、添加精细模型和贴图，最终通过SlPK包共享3D场景。过程中遇到了高程缺失和共享失败的问题，但最终成功发布并共享了3D场景。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前置场景

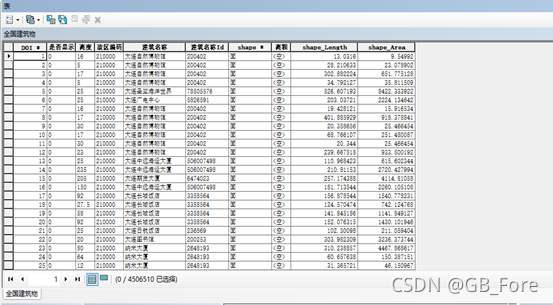

数据整备：建筑数量4506510，数据具有【高程】字段和【高度】字段。

在这里插入图片描述

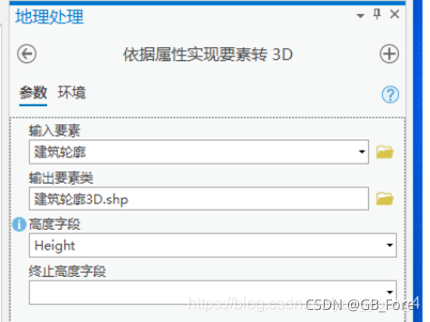

方案：将建筑面数据->几何修复->将高程转为带Z值的3D要素->基于高度数据对建筑实体进行拉伸->更改拉升后的建筑颜色(去掉单色笔画)->

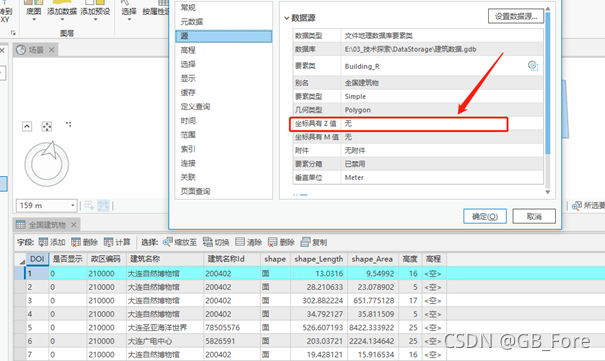

坐标无Z值，也就是没有高程信息，即为普通的二维平面数据
在这里插入图片描述

实施过程

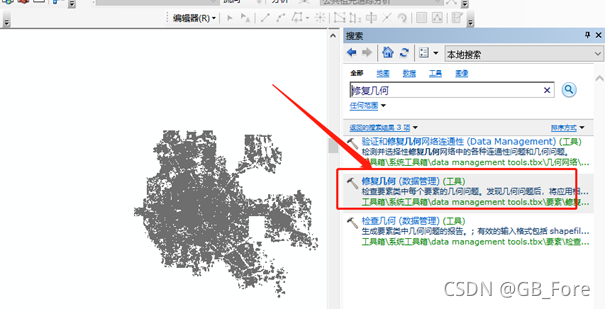

修复几何

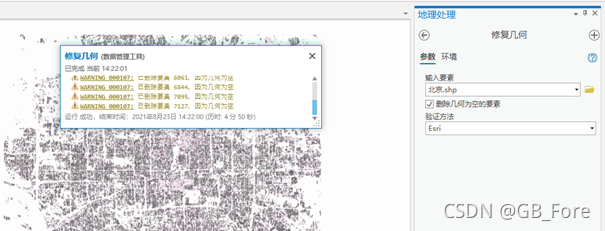

删除几何为空的要素

在这里插入图片描述

高程转Z值

由于整备的数据高程字段为“空”此步可不执行

在这里插入图片描述

数据拉伸

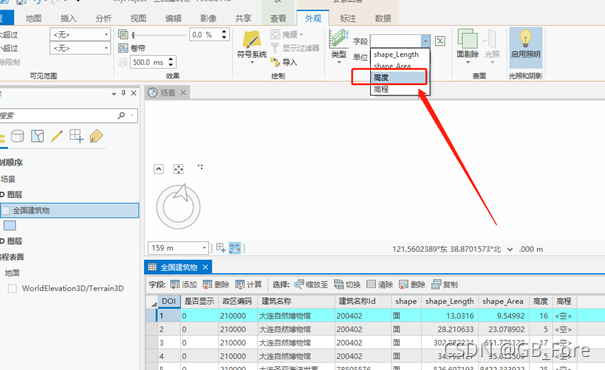

拉伸类型选择【基本高度】

在这里插入图片描述

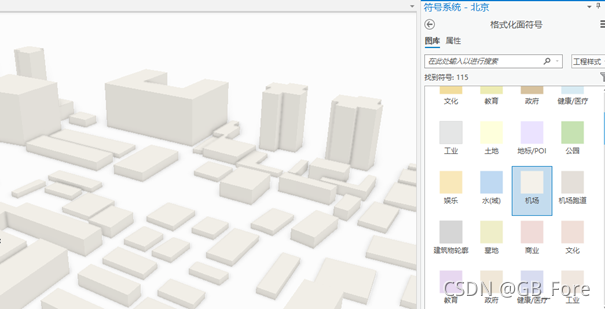

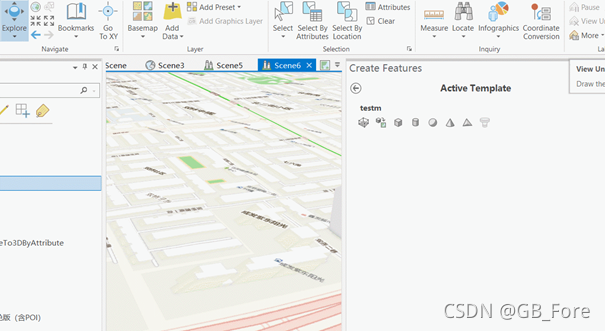

编辑样式

在这里插入图片描述

转多面体（multipatch）

当前的3D显示效果，实际并没有在本地持久化存储，需要当前显示效果转为多面体，才能真真保存拉伸效果。

在这里插入图片描述

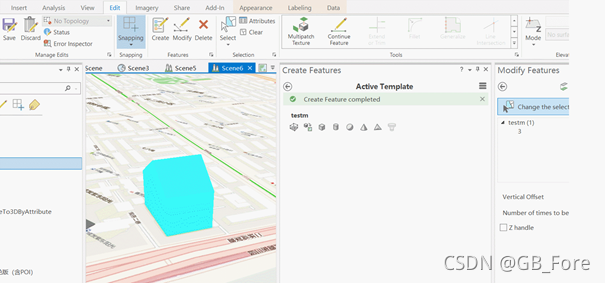

编辑多面体（multipatch）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yGVnmi1Y-1630376724425)(media/74e04213a044ed4b762204b1133f7592.gif)]

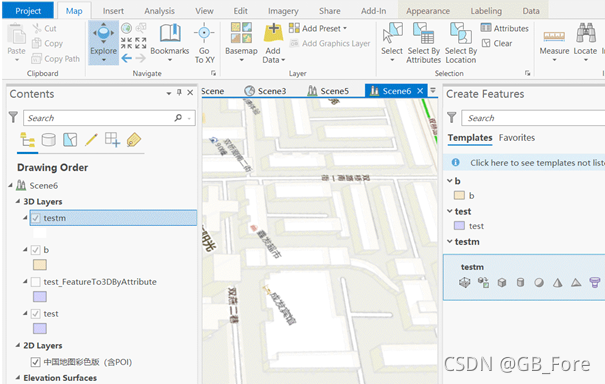

添加精细模型（multipatch）

在这里插入图片描述

添加贴图（multipatch）

在这里插入图片描述

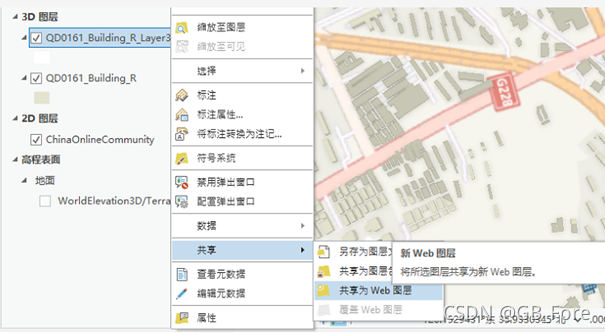

共享web图层

共享前，必须登陆Portal门户或online。否则没地方共享。

共享为web图层（3D），图层数据源只少是多面体。如果只是对建筑面，进行【拉伸】后的效果，不是真真的三维数据，不支持。
在这里插入图片描述

SlPK包共享

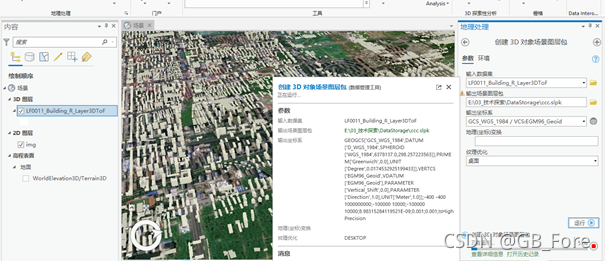

创建3D对象场景包，slpk文件。

在这里插入图片描述

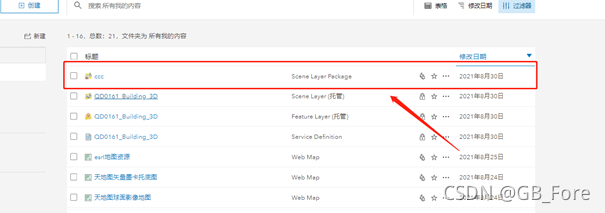

共享场景包。

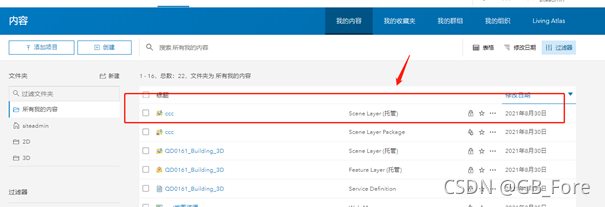

在portal中看到的效果

在这里插入图片描述

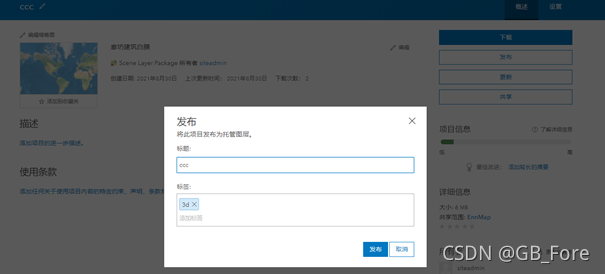

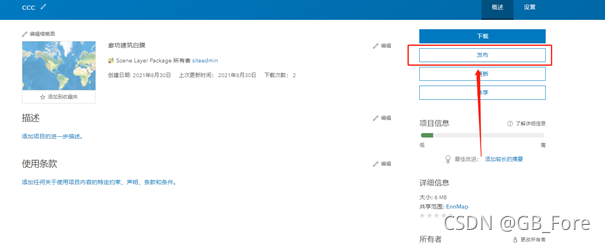

此时，此包没有发布为图层，只能以包的形式在场景中，加载。可以点击【发布】进行发布

在这里插入图片描述

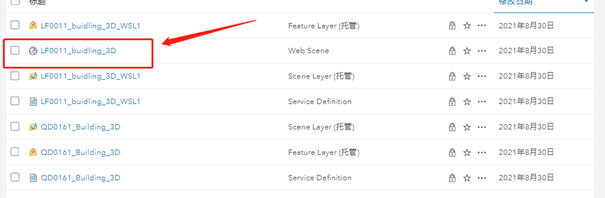

发布成功后，会出现下图

在这里插入图片描述

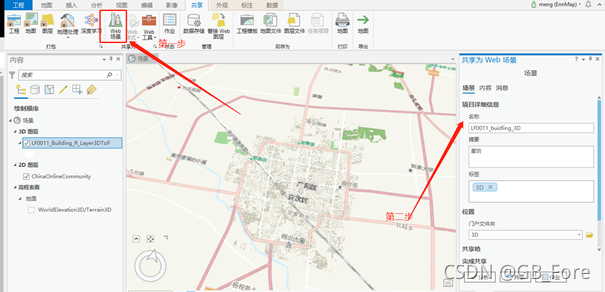

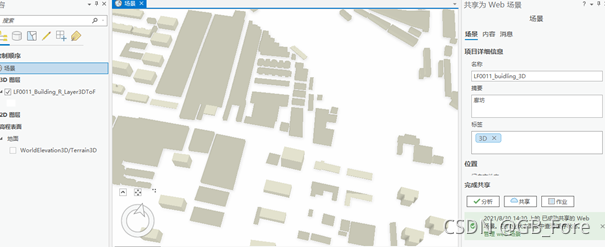

共享web场景

在这里插入图片描述

报错，共享web场景失败，删除ChinaOnlineCommunity。再继续共享，共享成功。

在这里插入图片描述

相比【共享web图层】，多箭头标注的项

在这里插入图片描述
