AD 中设定PCB板尺寸大小的方法

源地址：   http://blog.csdn.net/qq_32444595/article/details/51878223

 1.新建PCB：File---New---PCB.

 2.选择，选择Place/Line画出板子的形状和大小（封闭图形）。

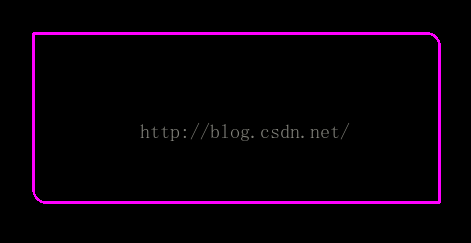

  画出你想要的封闭图形。

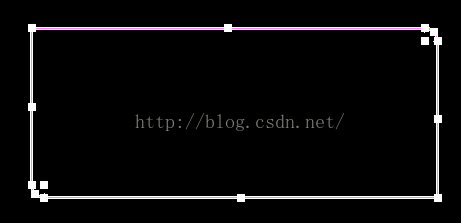

 3.全选刚才画出的图形边框线。



 4.点击design-> board shape -> define from selected objects

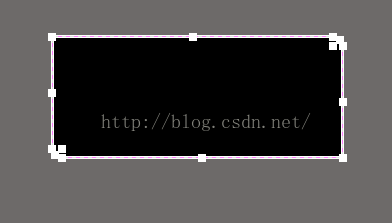

会变成如下图所示，板子形状已经变成你画的那种形状，其他地方变成了灰色。

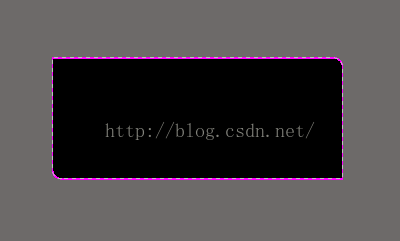

5.点击右下角clear，颜色就会恢复，此时PCB板的形状和大小都以确定。
