一，线性卷积

1，连续卷积

设: f(x),g(x)是R1上的两个可积函数，作积分

$f(t)*g(t)=\int_{-\infty}^{+\infty}f(x)g(t-x)dx$

可以证明，关于几乎所有的实数x，上述积分是存在的。这样，随着x的不同取值，这个积分就定义了一个新函数h(x)，称为函数f与g的卷积，记为h(x)=(f*g)(x)

对于二维甚至多维空间的积分卷积，定义同理。

2，离散卷积

和连续积分类似的，离散卷积也是两个序列所有和为固定值的元素乘积之和。

$f(n)*g(n) = \sum_{i=-\infty}^{+\infty}f(i)g(n-i)$

实际上，离散卷积和积分卷积的本质是一样的，可以轻松互相转化。

3，卷积的性质

（1）交换律

$f * g = g * f$

（2）结合律

$(f*g)*h = f*(g*h)$

（3）分配律

$f*(g+h) = f*g+f*h$

（4）数乘

$a(f*g)=(af)*g=f*(ag)$

（5）微分

$D(f*g)=Df*g=f*Dg$

对于离散卷积，D就是差分

二，周期卷积

如果2个周期函数可积，那么它的线性卷积：

$f(t)*g(t)=\int_{-\infty}^{+\infty}f(x)g(t-x)dx$

然而，周期函数只要都不是恒为0，上式的反常积分都是不存在的。

PS：这个反常积分的柯西主值有可能为0，但是不代表反常积分收敛。

高等数学_csuzhucong的博客-CSDN博客

而实际上，周期函数也没有必要在无穷区间上卷积，只需要在一个周期内即可。

周期函数的周期卷积：

$f(t)*g(t)=\int_{0}^{T}f(x)g(t-x)dx$

离散的：

$f(n)*g(n) = \sum_{i=0}^{T-1}f(i)g(n-i)$

三，循环卷积

对于定义域是有限区间的函数，循环卷积就是函数做周期延展之后的周期卷积。

1，二维连续循环卷积

$f(t)*g(t)=\int_{0}^{t}f(x)g(t-x)dx+\int_{t}^{T}f(x)g(t-x+T)dx$

从这个式子看，其实也相当于从任意位置分割成2段，分段卷积之和。

2，二维离散循环卷积

3，二维离散循环卷积的各种表示法

以卷积 $\begin{pmatrix} 1 &2 &0 \\ 3 & 4& 0\\ 0& 0 & 0 \end {pmatrix} \bigotimes \begin{pmatrix} 1 &1 &0 \\ 1 & 2& 0\\ 0& 0 & 0 \end{pmatrix}= \begin{pmatrix} 1 &3 &2 \\ 4 & 11& 8\\ 3& 10 & 8 \end{pmatrix}$ 为例

（1）小卷积核表示法

$\begin{pmatrix} 1 &2 \\ 3 & 4\end {pmatrix} \bigotimes \begin{pmatrix} a &b&c\\ d & e& f\\ g& h & i \end{pmatrix}= \begin{pmatrix} a+2c+3g+4i &b+2a+3h+4g &c+2b+3i+4h \\ d+2f+3a+4c & e+2d+3b+4a& f+2e+3c+4b\\ g+2i+3d+3f& h+2g+3e+4d & i+2h+3f+4e \end{pmatrix}$

（2）大矩阵表示法

$\begin{pmatrix} 1 &2 &0 \\ 3 & 4& 0\\ 0& 0 & 0 \end {pmatrix} \bigotimes \begin{pmatrix} a &b&c\\ d & e& f\\ g& h & i \end{pmatrix}= \begin{pmatrix} a+2c+3g+4i &b+2a+3h+4g &c+2b+3i+4h \\ d+2f+3a+4c & e+2d+3b+4a& f+2e+3c+4b\\ g+2i+3d+3f& h+2g+3e+4d & i+2h+3f+4e \end{pmatrix}$

当我们用卷积定理，用傅里叶变换实现卷积运算，使用的就是大矩阵表示法。

（3）超大矩阵表示法

用矩阵表示：

$\begin{pmatrix} 1 &0 & 2 &0 & 0 &0 & 3 & 0 &4 \\ 2 &1 & 0 &0 & 0 &0 & 4 & 3 &0 \\ 0 &2 & 1 &0 & 0 &0 & 0 & 4 &3 \\ 3 & 0 &4 &1 &0 & 2 & 0 & 0 &0 \\ 4 & 3 &0 &2 &1 & 0 & 0 & 0 &0 \\ 0 & 4 &3 &0 &2 & 1 & 0 & 0 &0 \\ 0 &0 & 0 &3 & 0 &4 &1 &0 & 2 \\ 0 &0 & 0 &4 & 3 &0 &2 &1 & 0 \\ 0 &0 & 0 &0 & 4 &3 &0 &2 & 1 \end{pmatrix}\begin{pmatrix} a\\b \\ c \\ d \\ e \\ f \\ g \\ h \\ i \end{pmatrix}=\begin{pmatrix} a+2c+3g+4i \\b+2a+3h+4g \\c+2b+3i+4h \\ d+2f+3a+4c \\ e+2d+3b+4a\\ f+2e+3c+4b\\ g+2i+3d+3f\\ h+2g+3e+4d \\ i+2h+3f+4e \end{pmatrix}$

显然，矩阵的第1列是卷积结果中的a的系数，所以第1列的（1 2 0 3 4 0 0 0 0 ）就是卷积核

（4）超大矩阵互为转置的2个卷积核

这个矩阵的转置的第1列是（1 0 2 0 0 0 3 0 4）

所以，大矩阵表示法 $\begin{pmatrix} 1 &2 &0 \\ 3 & 4 & 0\\ 0 &0 &0 \end{pmatrix}$ 和大矩阵表示法 $\begin{pmatrix} 1 &0&2 \\ 0 &0 &0\\3 & 0 & 4 \end{pmatrix}$ 所对应的超大矩阵表示法互为转置。

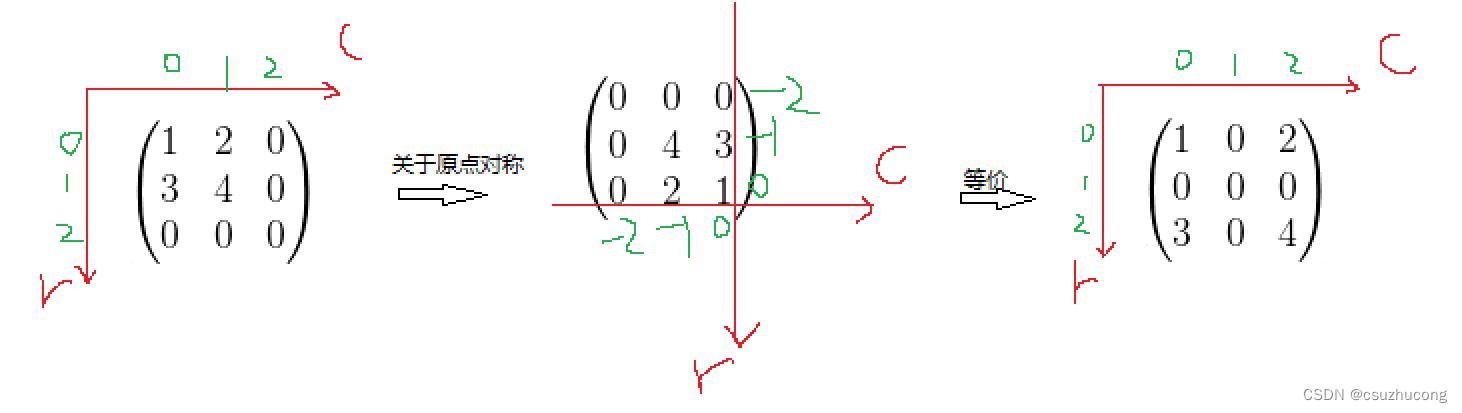

考虑到这是循环卷积，我们可以说2个大矩阵关于原点对称。

（5）超大矩阵互为转置的2个卷积核的傅里叶变换

$\begin{pmatrix} 1 &2 &0 \\ 3 & 4 & 0\\ 0 &0 &0 \end{pmatrix}$ 和 $\begin{pmatrix} 1 &0&2 \\ 0 &0 &0\\3 & 0 & 4 \end{pmatrix}$

把他们用fftshift 变成：

$\begin{pmatrix} 0 &0 &0 \\ 0 & 1 & 2\\ 0 &3 &4 \end{pmatrix}$ 和 $\begin{pmatrix} 4 &3&0\\ 2 &1&0\\0 & 0 & 0 \end{pmatrix}$ ，就是互为中心对称的关系。

所以，超大矩阵表示法互为转置的2个卷积核，他们的傅里叶变换互为共轭复数。

（6）三种运算方式

小卷积核对应的是卷积运算，大矩阵表示法对应的是傅里叶变换，超大矩阵表示法对应的是矩阵乘法。

显然超大矩阵表示法的矩阵乘法是最慢的。

卷积运算和傅里叶变换的速度差不多，傅里叶变换的时间复杂度为O（N^2 logN），所以哪个快取决于卷积核的大小。小的卷积核卷积运算快，大的卷积核傅里叶变换运算快。

四，高斯卷积

如果指定g为高斯函数，那么卷积f*g就是f的高斯卷积。

常见的就是一维和二维的高斯函数，即一维和二维的正态分布。

如5*5的高斯卷积

五，滤波器

用卷积作为滤波器，也称核函数。

空间滤波器_csuzhucong的博客-CSDN博客

六，去卷积

1，最优化问题

考虑到噪声的影响，去卷积可以表示成最优化问题：

$argmin_i(||Bi-j||_2^2+\lambda\sum_{a=1}^5||H_ai||_1)$

其中B是卷积核，i是原图，j是模糊图，卷积矩阵H{1,2}表示一阶导数，而H{3...5}表示二阶导数。

即，H是常数矩阵，λ是超参，B和j是输入，i是求解的输出项。

表达式变形：

$argmin_x(||Sx||_1+||Bx-j||_2^2)$ ，其中 $S=\begin{bmatrix} \lambda_1H_1\\ \lambda_2H_2 \\ \lambda_3H_3 \\ \lambda_4H_4 \\ \lambda_5H_5 \end{bmatrix}$ 是一个常数矩阵。

2，矩阵分析

假设x和j是n行m列的图像转化而来的列向量，即n*m行1列的矩阵，那么B是一个n*m行n*m列的方阵，H1到H5也是如此。

所以，S是一个n*m*5行n*m列的常数矩阵。

3，函数形态分析

$argmin_x(||Sx||_1+||Bx-j||_2^2)$ 可以表示成 $argmin_x(f(x))+g(Ax))$

其中 $g(x)=||x||_1$ 是凸函数， $f(x)=||Bx-j||_2^2$ 也是凸函数，A=S是常数矩阵

这样，我们就可以用一阶原始对偶Chambolle-Pock算法来求解了。

4，Chambolle-Pock算法

参考Chambolle-Pock算法

solve min f(x)+g(Ax)
solve min h(x) max h(z) , which h(x,z)=f(x)-g_conjugate(z)+z^T * A * x

其中g_conjugate就是g的共轭函数g*

求解方法：

先输入初始值x和z，然后初始化y=x，然后反复调用迭代公式：

所以，主要运算量在4个部分：Ay、ATz、prox g*内部、prox f内部。

5，prox求解

这里， $g(x)=||x||_1$ ，所以 $prox_{t,g^*}(x)=\frac{x}{max\{1,|x|\}}$

同样的， $f(x)=||Bx-j||_2^2$ ，所以 $(2aB^TB+E)prox_{a,f}(x)=2aBj+x$

所以，主要运算量在3个部分：Ay、ATz、prox f内部，

而prox f内部又包括分子Bj、分母BTB、分母逆、分子乘以分母逆。

6，矩阵运算优化

如果采用通用的Chambolle-Pock算法去求解，时间复杂度是非常大的，因为A和B都是超大矩阵。

假如j是1000*1000的图片，100万像素，那么仅仅是Bj这个乘法运算，就需要1万亿次运算。

而prox f内部则更复杂。

解决办法：把超大矩阵表示法换成大矩阵表示法，再用卷积定理。

（1）prox f内部

B是n*m行n*m列的矩阵，j是n*m行1列的矩阵（列向量），由于B本身就是卷积转化而来，所以Bj可以表示成2个n行m列的矩阵的卷积，从而利用卷积定理（傅里叶变换）来完成计算。

同样的， $2aB^TB + E$ 也是某个矩阵对应的卷积，所以 $(2aB^TB+E)prox_{a,f}(x)=2aBj+x$ 可以表示成 $F(prox_{a,f}(x))=\frac{F(2aBj+x)}{F(2aB^TB+E)}$

其中F是傅里叶变换。

（2）Ay、ATz

首先是Ay，和Bj是一样的，用卷积定理（傅里叶变换）来完成计算。

其次是求AT，矩阵的转置固然好求，但是A太大了。

由于AT出现的唯一的地方就是AT和z的乘法，所以我们把问题转化成在求Ay的方法的基础上，略改一下就变成了求ATz，直接省掉AT的求解。

在《二维离散循环卷积的各种表示法》中我们已经有了结论，A和AT的傅里叶变换互为共轭复数。

7，去傅里叶变换

傅里叶变换的时间复杂度为O（N^2 logN）

在卷积核远远小于图片尺寸的情况下，卷积运算比傅里叶运算快。

这里涉及的卷积核有2种，一是模糊核，稍微大一点，二是微分，一阶是1*2，二阶是2*2

所以，把微分卷积涉及傅里叶变换的运算，换成卷积运算，理论上更快。

那么，如果Ay这个卷积直接运算而不用傅里叶变换，ATz又该怎么表示呢？

在《二维离散循环卷积的各种表示法》中我们同样已经有了结论，A和AT关于原点对称。
