一、什么是VRF？

VRF是虚拟路由转发（Virtual Routing and Forwarding）的简称，是一种计算机网络中使用的技术。

VRF技术通过在一台三层转发设备上创建多张路由表实现数据或业务的隔离。这种技术常用于MPLS VPN、防火墙等一些需要实现隔离的应用场景，它允许在同一物理网络上存在多个逻辑上独立的虚拟网络。每个VRF都有自己的路由表和转发表，使得它们彼此之间相互隔离。

VRF又称VPN实例（VPN Instance），是一种虚拟化技术，在物理设备上创建多个VPN实例，每个VPN实例拥有独立的接口、路由表和路由协议进程等

二、VPF的功能及作用。

VRF的功能

多状态路由虚拟化：VRF允许在一台物理设备上创建多个虚拟路由表，每个VRF实例都具有独立的路由表和转发表。这样，一台路由器就可以同时扮演多个逻辑上独立的路由器的角色。
隔离不同网络流量：VRF通过为不同的用户或服务创建虚拟化的独立路由域，实现网络的隔离和优化。每个VRF都拥有自己的接口、IP地址空间和路由协议，确保不同网络流量之间的独立性。
提高网络安全性：通过为敏感数据流配置专用的VRF，可以加强网络安全性，防止数据泄露或未授权访问。此外，VRF还支持BGP VRF等高级特性，提供更精细的路由控制和通告，进一步增强网络安全。
简化网络管理：VRF允许网络管理员针对特定的虚拟网络实施策略和配置更改，而不影响到其他虚拟网络。这简化了网络管理并降低了出错的风险。
灵活的网络测试和实验：VRF可以用来创建实验性的网络环境，进行新配置的测试或新服务的部署，这些操作不会影响到生产网络的运行。

VRF的作用

多租户环境支持：在云服务提供商的数据中心等多租户环境中，VRF可以为每个客户创建一个虚拟网络，从而实现数据和服务的隔离。
服务隔离：在复杂的企业网络中，不同的业务单元可能需要运行在不同的网络上。VRF能够提供这种隔离，同时共享相同的物理基础设施。
提升网络性能：由于每个VRF都是独立的，因此它们不会相互干扰。这使得网络管理员可以针对每个VRF进行优化，从而提高整个网络的性能。
解决IP地址冲突问题：在传统的网络设计中，IP地址冲突是一个常见的问题。VRF通过为每个虚拟网络分配独立的IP地址空间，有效避免了这个问题。

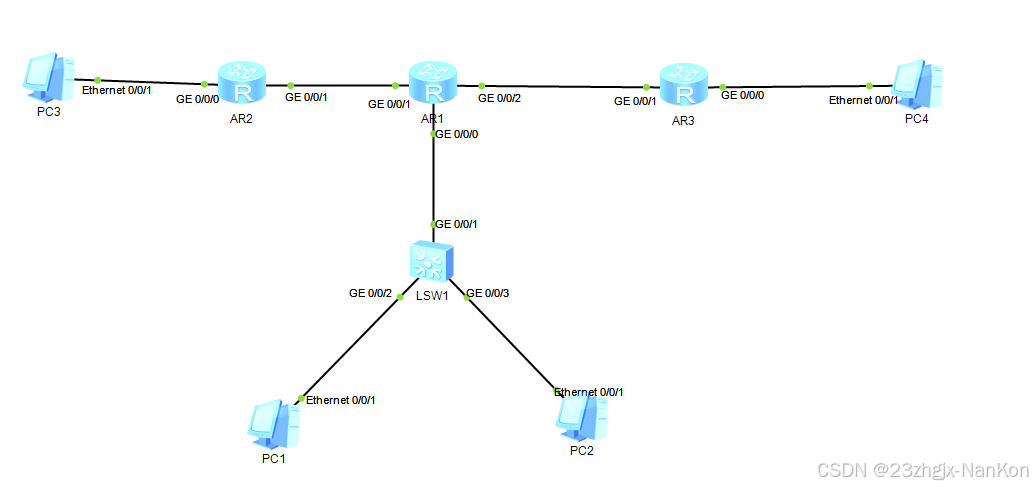

三、实验拓扑及命令步骤

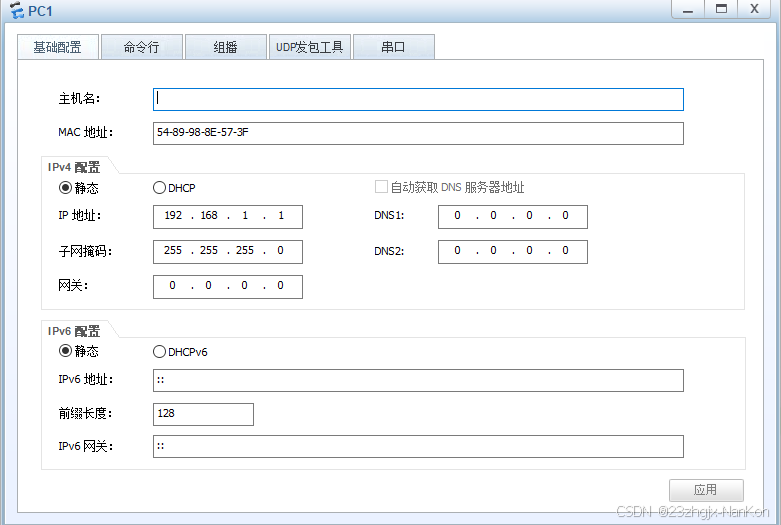

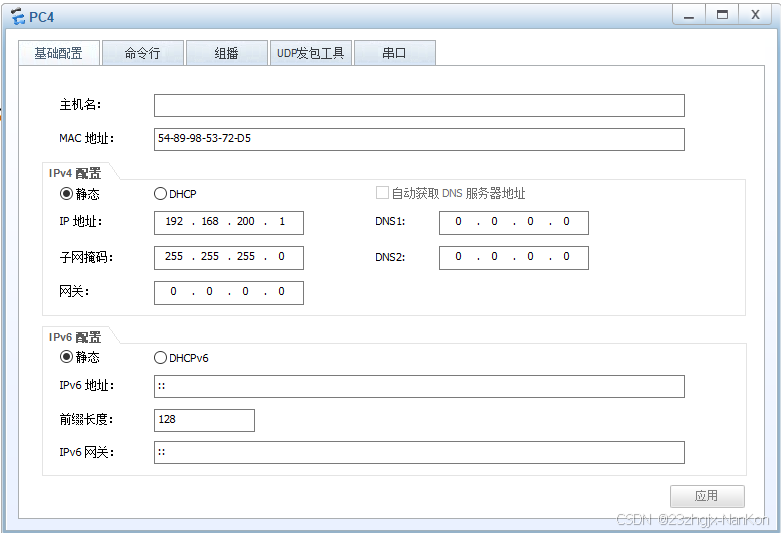

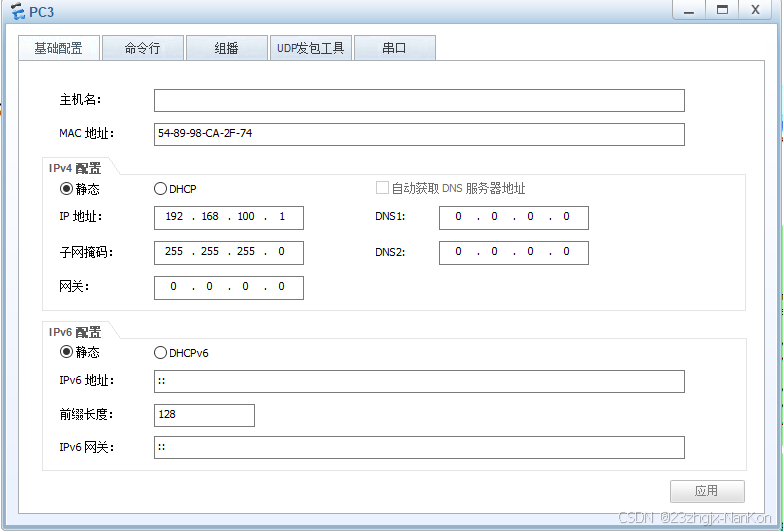

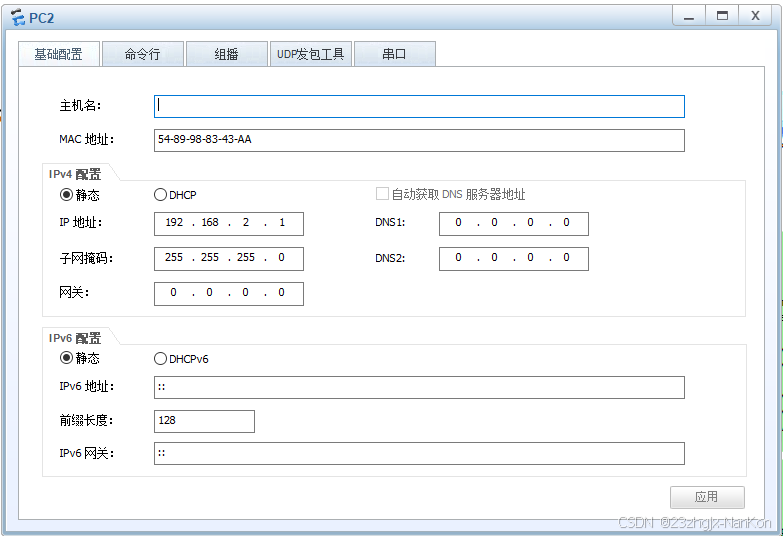

PC配置

实验命令

S1配置命令
<Huawei>sy
[Huawei]un in e
[Huawei]sys S1
[S1]vlan batch 10 20
[S1]int g0/0/2
[S1-GigabitEthernet0/0/2]port link-type access
[S1-GigabitEthernet0/0/2]port default vlan 10
[S1-GigabitEthernet0/0/2]int g0/0/3
[S1-GigabitEthernet0/0/3]port link-type access
[S1-GigabitEthernet0/0/3]port default vlan 20
[S1-GigabitEthernet0/0/3]int g0/0/1
[S1-GigabitEthernet0/0/1]port link-type trunk
[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[S1]ip vpn-instance production
[S1-vpn-instance-production]ipv4-family
[S1]ip vpn-instance management
[S1-vpn-instance-management]ipv4-family
[S1]ip route-static vpn-instance production 192.168.101.0 24 192.168.1.254
[S1]ip route-static vpn-instance management 192.168.101.0 24 192.168.1.254

R1配置命令
<Huawei>sy
[Huawei]un in e
[Huawei]sysname R1
[R1]ip vpn-instance production //创建实例
[R1-vpn-instance-production]ipv4-family
[R1]ip vpn-instance management
[R1-vpn-instance-management]ipv4-family
[R1]int GigabitEthernet 0/0/0.1
[R1-GigabitEthernet0/0/0.1]ip binding vpn-instance production //将接口加入实例
[R1-GigabitEthernet0/0/0.1]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 10
[R1-GigabitEthernet0/0/0.1]arp broadcast enable //开启arp代理
[R1-GigabitEthernet0/0/0.1]quit
[R1]int GigabitEthernet 0/0/0.2
[R1-GigabitEthernet0/0/0.2]ip binding vpn-instance management
[R1-GigabitEthernet0/0/0.2]ip add 192.168.2.254 24
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[R1-GigabitEthernet0/0/0.2]arp broadcast enable
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip binding vpn-instance production
[R1-GigabitEthernet0/0/1]ip add 192.168.101.1 24
[R1-GigabitEthernet0/0/1]quit
[R1]ip route-static vpn-instance production 192.168.100.0 24 192.168.101.254 //设置静态路由
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip binding vpn-instance management
[R1-GigabitEthernet0/0/2]ip add 192.168.102.1 24
[R1-GigabitEthernet0/0/2]q
[R1]ip route-static vpn-instance management 192.168.200.0 24 192.168.102.254

R2配置命令
<Huawei>sy
[Huawei]un in e
[Huawei]sys R2
[R2]ip vpn-instance production
[R2-vpn-instance-production]ipv4-family
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip binding vpn-instance production
[R2-GigabitEthernet0/0/1]ip add 192.168.101.254 24
[R2-GigabitEthernet0/0/1]int g0/0/0
[R2-GigabitEthernet0/0/0]ip binding vpn-instance production
[R2-GigabitEthernet0/0/0]ip add 192.168.100.2 24
[R2]ip route-static vpn-instance production 192.168.1.0 24 192.168.101.1

R3配置命令
<Huawei>sy
[Huawei]un in e
[Huawei]sys r3
[R3]ip vpn-instance management
[R3-vpn-instance-management]ipv4-family
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip binding vpn-instance management
[R3-GigabitEthernet0/0/1]ip add 192.168.102.254 24
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip binding vpn-instance management
[R3-GigabitEthernet0/0/0]ip add 192.168.200.2 24
[R3]ip route-static vpn-instance management 192.168.2.0 24 192.168.102.1

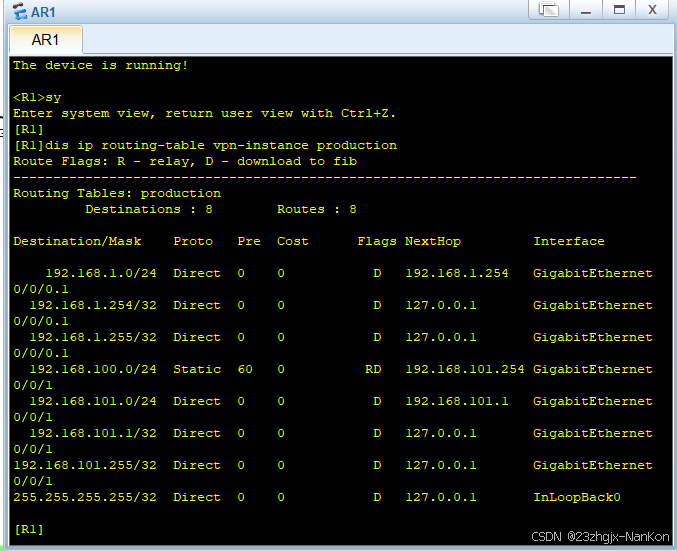

实验测试
