ENSP实验：MPLS VPN

一、原理简介

VRF：虚拟路由转发空间

流程：

• CE端将私有路由传递给PE端。CE端指的是私网中的终端，PE端指的是连接公网和私网的路由器
• PE端收到不同CE发送过来的相同网段路由时，使用RD值进行区分，RD值格式：X:X 32位
• PE端将附上RD的私有路由不能直接装载于本地的公有路由表中，需要放到对应的VRF空间中，之后再加上RT值用于传递到对端PE设备，对端设备将包中的RT值和每个VRF空间的RT值做对比，相等则转到对应的空间中
• VPNV4路由需要MP-BGP（BGPV4+）来进行传递，对端基于RT值将路由装载到对应的VRF空间中，再共享给对应的CE
• 控制层面的工作完成之后，数据层面需要基于MPLS工作，由于数据层面不能携带RD\RT值，故MPLS将在数据包中压入两层标签，外层标签用于穿越中间没有运行BGP协议的设备（解决BGP路由黑洞的思路），内层标签用于携带RT值对应到正确的VRF空间

详细原理参考文章：

Notion – The all-in-one workspace for your notes, tasks, wikis, and databases.

二、ENSP仿真实验概述

ensp的介绍

"ENSP"是华为企业级网络设备模拟器（Enterprise Network Simulation Platform）的缩写。它是华为公司提供的一款网络仿真软件，旨在帮助网络管理员和工程师在虚拟环境中规划、配置和测试企业级网络设备和拓扑。

以下是ENSP的一些主要介绍和功能：

1. 网络拓扑模拟：ENSP允许用户在虚拟环境中构建复杂的企业级网络拓扑。用户可以添加和连接不同类型的虚拟设备，例如华为路由器、交换机、防火墙等，并设置它们之间的链路和端口属性。
2. 设备模拟：ENSP提供华为企业级网络设备的模拟器，可以模拟华为的不同系列路由器和交换机。这样，用户可以在没有实际硬件设备的情况下，通过软件模拟真实设备的功能和特性。
3. 配置和管理：用户可以通过ENSP对虚拟设备进行配置和管理。可以设置设备的接口、IP地址、路由协议、VLAN、安全特性等等，就像在真实设备上进行配置一样。
4. 网络测试：ENSP支持模拟各种网络测试场景，如故障排除、负载均衡、链路聚合、网络性能测试等。用户可以在虚拟环境中模拟这些场景，以评估和优化网络的性能和稳定性。
5. 学习和培训：ENSP是一个非常有用的教学工具，特别适合学生和网络工程师用于学习和实验华为设备的配置和操作。它可以提供一个安全的实验环境，让用户在不影响真实网络的情况下学习和实践。
6. 版本支持：ENSP支持多种华为设备的模拟，包括不同型号和操作系统版本。这使得用户可以根据自己的需求选择合适的设备进行模拟和测试

ensp的安装

依次安装VirtualBox(版本5.2.26)、WinPcap(版本4.1.3)、Wireshark(版本：1.12.4)、ensp(版本：1.3.00.100)

三、实验要求

四、实验步骤

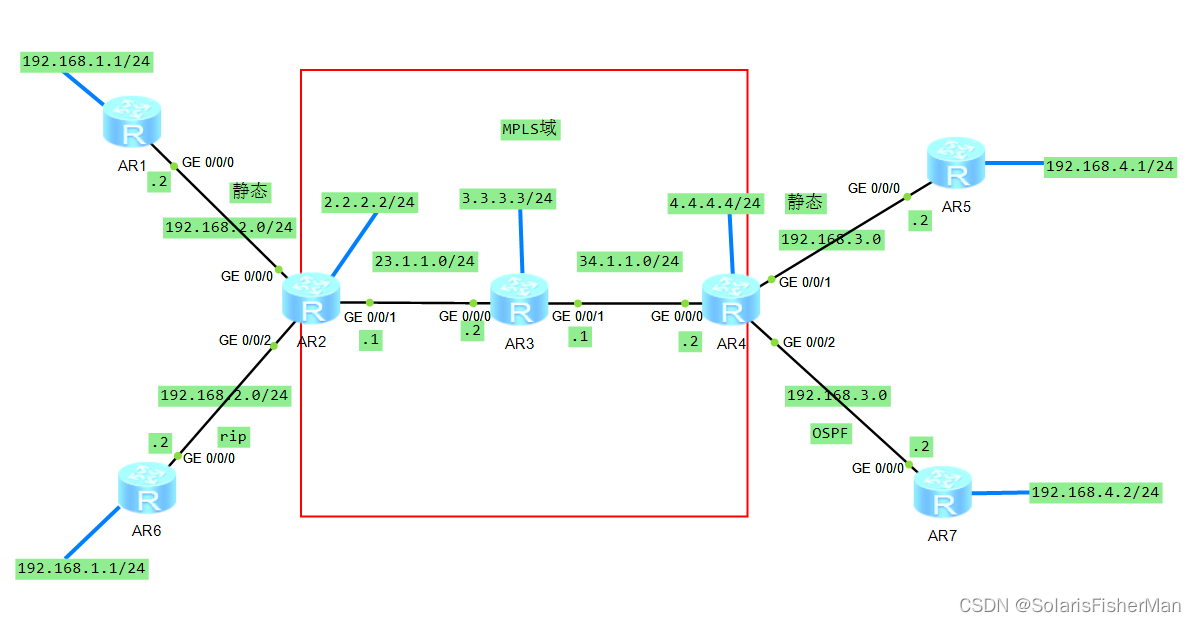

搭建基本环境

配置IP地址

除了R2的g0/0/0和g0/0/2以及R4的g0/0/1和g0/0/2不配IP地址以外，因为这两个接口一旦配了IP地址，192.168.2.0/24这样的网段就会进入R2的公有路由表，我们的目的是将该网段放入VRF空间中

在R2\R3\R4之间运行OSPF协议使得公网部分全通

在公网部分运行MPLS多协议标签交换

配置位置：在标签号经过的所有接口上配置

[r2]mpls lsr-id 2.2.2.2 #分配lsr-id，这个id也必须同时是建邻环回的IP地址
[r2]mpls #启动mpls进程
Info: Mpls starting, please wait... OK!
[r2-mpls]mpls ldp #启用mpls中的ldp协议
[r2-mpls-ldp]qui
[r2]inter g0/0/1 #在接口上也要启用mpls以及ldp
[r2-GigabitEthernet0/0/1]mpls
[r2-GigabitEthernet0/0/1]mpls ldp

[r3]mpls lsr-id 3.3.3.3
[r3]mpls
Info: Mpls starting, please wait... OK!
[r3-mpls]mpls ldp
[r3-mpls-ldp]qui
[r3]inter g0/0/0
[r3-GigabitEthernet0/0/0]mpls
[r3-GigabitEthernet0/0/0]mpls ldp
[r3-GigabitEthernet0/0/0]qui
[r3]inter g0/0/1
[r3-GigabitEthernet0/0/1]mpls
[r3-GigabitEthernet0/0/1]mpls ldp

[r4]mpls lsr-id 4.4.4.4
[r4]mpls
Info: Mpls starting, please wait... OK!
[r4-mpls]mpls ldp
[r4-mpls-ldp]qui
[r4]inter g0/0/0
[r4-GigabitEthernet0/0/0]mpls
[r4-GigabitEthernet0/0/0]mpls ldp

在R2和R4上配置VRF空间，并将尚未分配IP地址的接口划分到指定空间，然后给接口分配IP地址

配置VRF a1

[r2]ip vpn-instance a1#创建VRF空间，名字叫a1
[r2-vpn-instance-a1]ipv4-family#因为MPLS VPN不止可以给IPV4配还可以给其他网络层协议配，因此这里要指明给哪一个网络层协议配置
[r2-vpn-instance-a1-af-ipv4]route-distinguisher 1:1#设定RD值,RD值必须先设定
[r2-vpn-instance-a1-af-ipv4]vpn-target 1:1#设定RT值
 IVT Assignment result:
Info: VPN-Target assignment is successful.
 EVT Assignment result:
Info: VPN-Target assignment is successful.
[r2-vpn-instance-a1-af-ipv4]qui
[r2-vpn-instance-a1]qui
[r2]inter g0/0/2
[r2-GigabitEthernet0/0/2]ip binding vpn-instance a1#将当前物理接口绑定到VRF空间a1
Info: All IPv4 related configurations on this interface are removed!
Info: All IPv6 related configurations on this interface are removed!
[r2-GigabitEthernet0/0/2]ip add 192.168.2.1 24 #为绑定之后的接口分配IP地址，这样该网段不会出现在公有路由表中

配置VRF b1

[r2]ip vpn-instance b1
[r2-vpn-instance-b1]ipv4-family
[r2-vpn-instance-b1-af-ipv4]route-distinguisher 2:2
[r2-vpn-instance-b1-af-ipv4]vpn-target 2:2
 IVT Assignment result:
Info: VPN-Target assignment is successful.
 EVT Assignment result:
Info: VPN-Target assignment is successful.
[r2-vpn-instance-b1-af-ipv4]qui
[r2-vpn-instance-b1]qui
[r2]inter g0/0/0
[r2-GigabitEthernet0/0/0]ip binding vpn-instance b1
Info: All IPv4 related configurations on this interface are removed!
Info: All IPv6 related configurations on this interface are removed!
[r2-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[r2-GigabitEthernet0/0/0]
Aug 15 2023 19:39:14-08:00 r2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.

配置VRF a2

[r4]ip vpn-instance a2
[r4-vpn-instance-a2]ipv4-family
[r4-vpn-instance-a2-af-ipv4]route-distinguisher 1:1
[r4-vpn-instance-a2-af-ipv4]vpn-target 1:1
 IVT Assignment result:
Info: VPN-Target assignment is successful.
 EVT Assignment result:
Info: VPN-Target assignment is successful.
[r4-vpn-instance-a2-af-ipv4]qui
[r4-vpn-instance-a2]qui
[r4]inter g0/0/2
[r4-GigabitEthernet0/0/2]ip binding vpn-instance a2
Info: All IPv4 related configurations on this interface are removed!
Info: All IPv6 related configurations on this interface are removed!
[r4-GigabitEthernet0/0/2]ip add 192.168.3.1 24
Aug 15 2023 19:42:00-08:00 r4 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/2 has entered the UP state.

配置VRF b2

[r4]ip vpn-instance b2
[r4-vpn-instance-b2]ipv4-family
[r4-vpn-instance-b2-af-ipv4]route-distinguisher 2:2
[r4-vpn-instance-b2-af-ipv4]vpn-target 2:2
 IVT Assignment result:
Info: VPN-Target assignment is successful.
 EVT Assignment result:
Info: VPN-Target assignment is successful.
[r4-vpn-instance-b2-af-ipv4]qui
[r4-vpn-instance-b2]qui
[r4]inter g0/0/1
[r4-GigabitEthernet0/0/1]ip binding vpn-instance b2
Info: All IPv4 related configurations on this interface are removed!
Info: All IPv6 related configurations on this interface are removed!
[r4-GigabitEthernet0/0/1]ip add 192.168.3.1 24
[r4-GigabitEthernet0/0/1]
Aug 15 2023 19:43:58-08:00 r4 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.

在公网部分配置BGP协议

由于要传递VRF虚拟空间中的路由条目，需要MP-BGP（BGPV4+）来进行传递，对端基于RT值将路由装载到对应的VRF空间中，再共享给对应的CE

[r2]bgp 1
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 4.4.4.4 as-number 1
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r2-bgp]ipv4-family vpnv4
[r2-bgp-af-vpnv4]peer 4.4.4.4 enable

[r4]bgp 1
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 2.2.2.2 as-number 1
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r4-bgp]ipv4-family vpnv4
[r4-bgp-af-vpnv4]peer 2.2.2.2 enable

此时R2和R4之间建立的不是普通的IBGP邻居关系，他们之间传递的路由将会是VRF空间中的路由表中的路由条目

R3不需要运行BGP协议，MPLS将解决路由黑洞问题

联通空间a1和a2，实现MPLS VPN

在a1上运行rip

[r6]rip 1
[r6-rip-1]version 2
[r6-rip-1]network 192.168.1.0
[r6-rip-1]network 192.168.2.0

由于R6的所有直连网段都在私网内部，所以直接使用RIP即可

[r2]rip 1 vpn-instance a1
[r2-rip-1]network 192.168.2.0

在R2上启用RIP进程的时候要注意要让RIP工作在VRF空间中，即让rip去携带VRF空间中的路由表中的路由

[r2]disp ip routing-table vpn-instance a1
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: a1
         Destinations : 5        Routes : 5

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    192.168.1.0/24  RIP     100  1           D   192.168.2.2     GigabitEthernet
0/0/2
    192.168.2.0/24  Direct  0    0           D   192.168.2.1     GigabitEthernet
0/0/2
    192.168.2.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
  192.168.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

通过查看VRF空间a1中的路由表，发现192.168.1.0/24路由已经被学习到了

在a2上运行OSPF

在R7上直接运行OSPF

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 0.0.0.0 255.255.255.255

在R4的VRF空间a2上也运行OSPF

[r4]ospf 2 router-id 4.4.4.4 v
[r4]ospf 2 router-id 4.4.4.4 vpn-instance a2
[r4-ospf-2]area 0
[r4-ospf-2-area-0.0.0.0]network 192.168.3.1 0.0.0.0

在R4上查看VRF空间a2的路由表：

[r4]display ip routing-table vpn-instance a2
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: a2
         Destinations : 5        Routes : 5

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    192.168.3.0/24  Direct  0    0           D   192.168.3.1     GigabitEthernet
0/0/2
    192.168.3.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
  192.168.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
    192.168.4.2/32  OSPF    10   1           D   192.168.3.2     GigabitEthernet
0/0/2
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

可以发现R7的环回192.168.4.2/32也学习到了

在R2和R4上做双向重发布

将R2上的VRF空间a1上的路由表上的路由导入vpn专用的bgp进程中

[r2]bgp 1
[r2-bgp]ipv4-family vpn-instance a1
[r2-bgp-a1]import-route rip 1

查看指定VPN实例（VPN Instance）中的BGP VPNv4（Border Gateway Protocol Virtual Private Network version 4）的路由表信息。用于显示名为 "a1" 的VPN实例中的BGP VPNv4路由表内容

[r2]display bgp vpnv4 vpn-instance a1 routing-table

 BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete

 VPN-Instance a1, Router ID 2.2.2.2:

 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   192.168.1.0        0.0.0.0         1                     0      ?
 *>   192.168.2.0        0.0.0.0         0                     0      ?

将R4上的vpn专用的bgp进程中路由导入VRF空间a2中

[r4]ospf 2 vpn-instance a2
[r4-ospf-2]import-route bgp

在R4上将OSPF 2中的路由引入bgp中

[r4]bgp 1
[r4-bgp]ipv4-family vpn-instance a2
[r4-bgp-a2]import-route ospf 2

在R2上进入VRF空间a1的rip将bgp中的路由导入

[r2]rip 1 vpn-instance a1
[r2-rip-1]impo
[r2-rip-1]import-route bgp

联通b1和b2两个私网

根据题目要求，b1和b2不能使用动态路由协议，所以要使用静态路由

在R1上写一条到192.168.3.0和192.168.4.0的静态路由到边界路由器R2上

[r1]ip route-static 192.168.3.0 24 192.168.2.1
[r1]ip route-static 192.168.4.0 24 192.168.2.1

在R5上写一条到192.168.1.0和192.168.2.0的静态路由到边界路由器R4上

[r5]ip route-static 192.168.1.0 24 192.168.3.1
[r5]ip route-static 192.168.2.0 24 192.168.3.1

在R2上没法写到192.168.3.0和192.168.4.0的静态路由，因为写静态路由要写下一跳，下一跳不可能写到R3，因为这样就走的是常规的路由转发，我们要通过MPLS多协议标签转发，所以要通过重发布技术实现

所以R2要知道3.0和4.0只能靠BGP发过来，R2要知道如何到1.0要靠向VRF空间中写一条静态路由

[r2]ip route-static vpn-instance b1 192.168.1.0 24 192.168.2.2
#在R4上也是相同的道理
[r4]ip route-static vpn-instance b2 192.168.4.0 24 192.168.3.2

在R2和R4上执行重发布，将直连的和静态路由重发布到BGP中

[r2]bgp 1
[r2-bgp]ipv4-family vpn-instance b1
[r2-bgp-b1]import-route direct
[r2-bgp-b1]import-route static

[r4]bgp 1
[r4-bgp]ipv4 vpn-instance b2
[r4-bgp-b2]import-route direct
[r4-bgp-b2]import-route static
