现有的城轨车辆有D-SUB连接器和DB9连接器两种不同的组网方式,文章从两种连接器不同的结构特点出发,分析两种MVB网络的线路特点,和实际应用中所采用的调试方法。
MVB的全称是多功能车辆总线(Multifunction Vehicle Bus),它是一种主要用于对有 互操作性 和 互换性 要求的互联设备之间的串行 数据通信 总线,目前城轨车辆的主干网络基本采用MVB网络。
城轨车辆组建MVB网络实际用到的连接器有两种,一种是专用的D-SUB连接器,另一种是普通的DB9连接器,因为两种连接器结构完全不同,所组建的网络也各有特点,本文结合两个项目车辆上的实际应用,简单扼要介绍了两种连接器组建的MVB网络线路特点,并分析其在实际应用中的调试方法。
1、D-SUB连接器结构分析

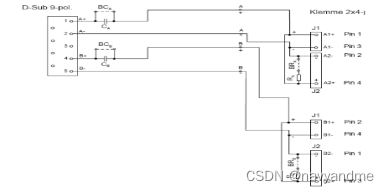

城轨车辆常用的D-SUB连接器主要采用HARTING公司的产品,连接器的外观图、电路图如图1、图2所示,针脚与端子管脚对应关系如表1所示:
D-SUB连接器插头的针脚对应端子管脚及说明
针脚号 | 端子管脚名称 | 按IEC61375-1标准的信号标识符 |
---|---|---|
1 | A1+、A2+ | A.Term_P,Line_A的正极 |
2 | A1-、A2- | A.Term_N,Line_A的负极 |
4 | B1+、B2+ | B.Term_P,Line_B的正极 |
5 | B1-、B2- | B.Term_N,Line_B的负极 |
3、6-9 | 未连接 | 未连接 |
SUB连接器自带终端电阻,在组网时不需要使用设备内的终端电阻,连接器插头的6-9点空置不用,在组网时对于A\B总线分开布线的终端跨接线处理如下:当A总线连接到终端设备时,需将BRB跨接线剪断,BRA跨接线保留;当B总线连接到终端设备时,需将BRA跨接线剪断,BRB跨接线保留;当A\B总线连接的设备为非终端设备时,需将BRA、BRB跨接线都剪断。
2、DB9连接器的结构分析

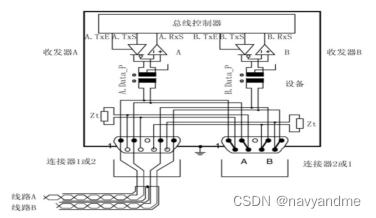

D型数据接口连接器,用于连接电子设备的接口标准,因形状类似于英文字母D,故得名D型接口。在MVB组网中使用的是9针连接器,所以也称作DB9连接器。DB9连接器是一对一连接,内部结构非常简单,接口有公针和母针的区别,外观和内部结构如图3所示,各引脚对应的功能分配见表2。
连接器的引脚分配
针脚号 | 通道标识 | 按IEC61375-1标准的信号标识符 |
---|---|---|
1 | A+ | A.Term_P,Line_A的正极 |
2 | A- | A.Term_N,Line_A的负极 |
4 | B+ | B.Term_P,Line_B的正极 |
5 | B- | B.Term_N,Line_B的负极 |
3、6-9 | 未连接 | 未连接 |
DB9连接器组网的终端设备连接到端接器时,连接器应按如下方式短接:1-6,2-7,4-8,5-9。通过DB9端接插头将设备内的电阻接入线路形成MVB网络的终端电阻,端接后的电路示意图如图4。
