论文矢量图制作

无论是毕业论文还是期刊论文，通常要求文中的图片或流程图为矢量图。相比于普通格式的图片，矢量图可以任意缩放而不会出现失真现象。虽然很多工具，如matlab、ppt、visio能够导出矢量图（*.emf和*.wmf），但是导出的矢量图在插入word后，会出现透明边界。另外，对于pdf文件中的内容，我们有时候也希望将其转换为矢量图。本文将利用开源矢量图形编辑软件Inkscape实现上述目标。

一、去除透明边界

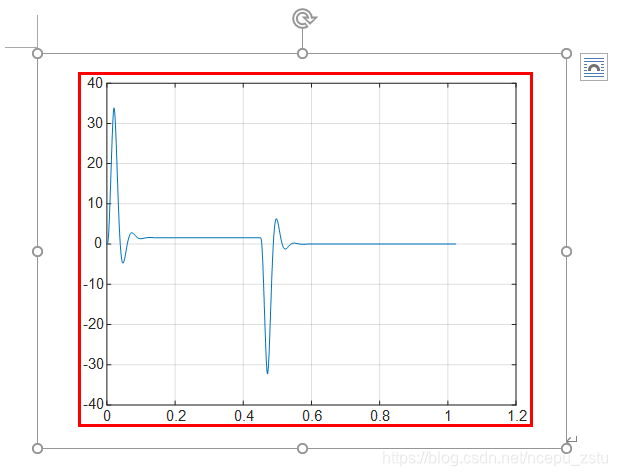

上图是matlab仿真导出的emf格式文件插入word的效果，可以看到在红色方框的外围有多余的透明边界，这样会占用文档空间，而且不美观。下面介绍去除边界的方法：

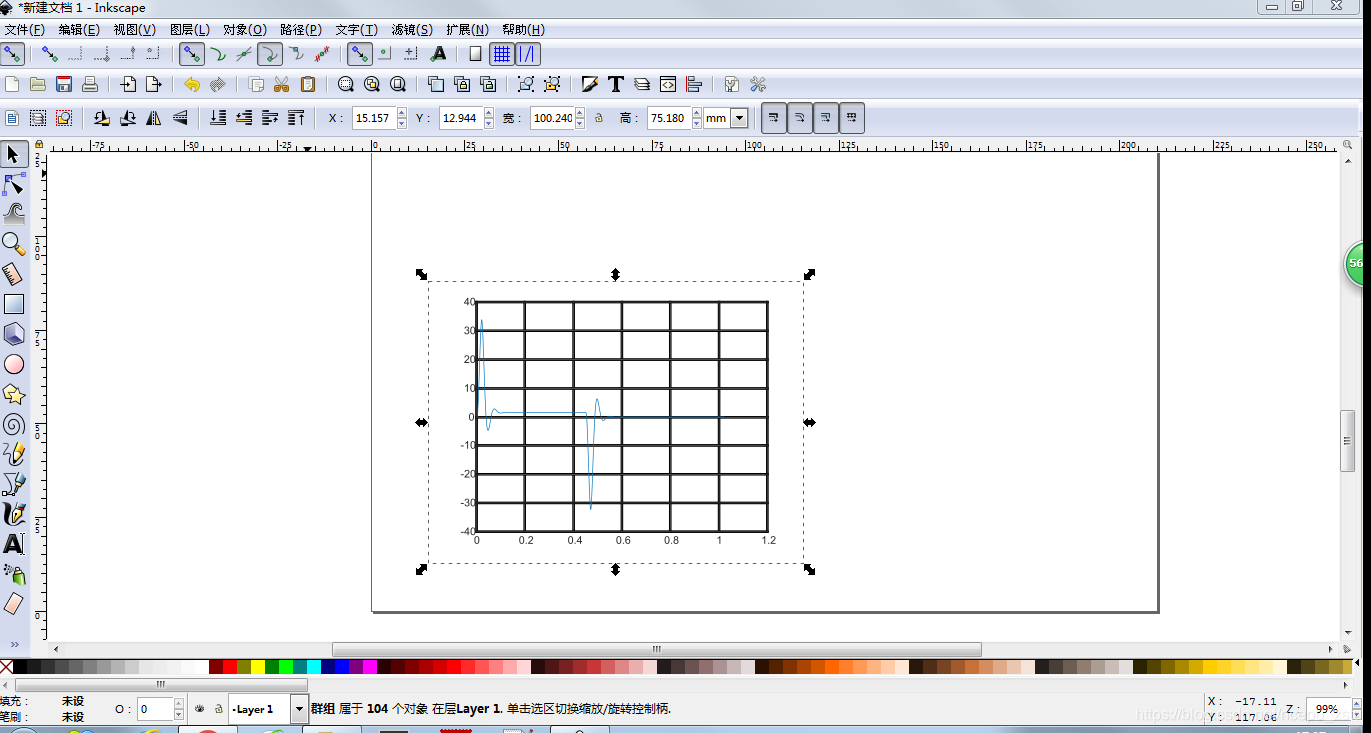

• 第一步：向Inkscape导入emf或wmf格式的文件，也可以直接拖入（文件导入或拖入Inkscape时会有点慢，稍等片刻即可）。点击图片可以看到外围的虚线边框，当我们拖动图片时，虚线边框也会跟着动。

• 第二步：去除虚线边框。在图上双击，这时鼠标可能会变成其他形式，虚线边框也可能会消失，可以多次按下键盘上的Esc键，此时鼠标会变成指针右下方带有十字光标的形式，然后在图片有效区（红色边框）和虚线框之间的区域任意位置单击，此时虚线边框又出现了，鼠标左键按住图片有效区（红色边框）和虚线框之间的区域任意位置不放，然后拖动࿰
