四种常用的100G QSFP28光模块的详细介绍

100G有多种封装形式，包括CFP/CFP2/CFP4，CXP和QSFP28。在这些不同的100G封装形式中，QSFP28光模块因其具有端口密度高、功耗低和成本低等优势，所以成为了100G网络的主要封装方式。因此，我们今天将重点介绍四种类型的100G QSFP28光模块。

1.100GBASE-SR4 QSFP28光模块

100GBASE-SR4 QSFP28光模块是并行100G光模块。QSFP28全双工光模块提供4个独立的发送和接收通道，每个功能可以在OM4 MMF的100米处进行25Gbps的运行，总体数据速率为100Gbps。

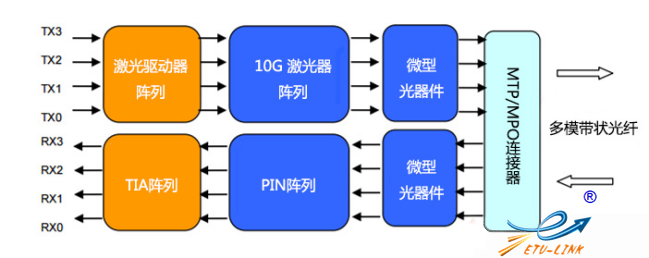

100GBASE-SR4 QSFP28光模块在发射端传输信号时，电信号经激光器阵列转换为光信号，然后在带状多模光纤上并行传输，在到达接收端接时，光电检测器阵列将并行光信号转换成并行电信号。

2.100GBASE-LR4 QSFP28光模块
100GBASE-LR4 QSFP28光模块一般与LC单模光纤跳线一起使用，最大传输距离可达到10km。

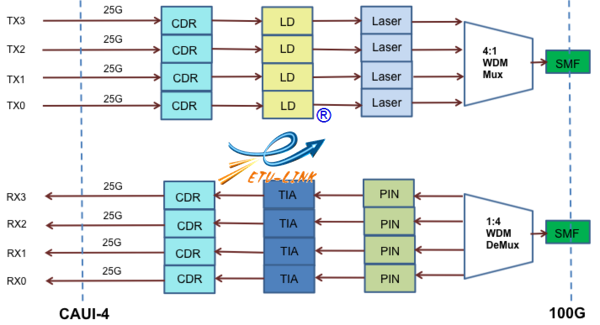

100GBASE-LR4 QSFP28光模块将4路25Gbps电信号转换为4路LAN WDM光信号，然后将其复用为单通道，实现100G光传输。在接收端，该模块将100G光输入解复用为4路LAN WDM光信号，然后将其转换为4路电信号输出通道。



3.100GBASE-CWDM4 QSFP28光模块
QSFP28 CWDM4光模块的传输速率为103.1Gbp，主要应用于计算、高频交易等领域，它的成本明显高于QSFP28 PSM4光模块。

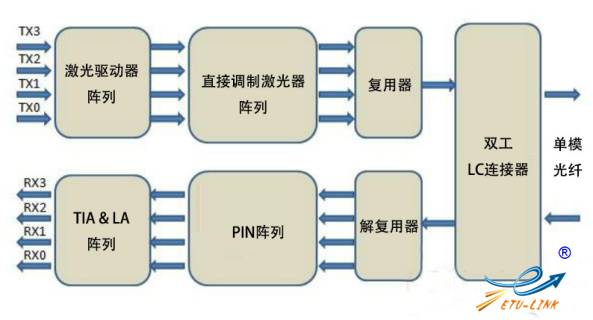

通过粗波分复用（CWDM）技术，QSFP28 CWDM4光模块将1270nm、1290nm、1310nm和1330nm四种波长复用到一根单模光纤上进行传输。




4.100GBASE-PSM4 QSFP28光模块

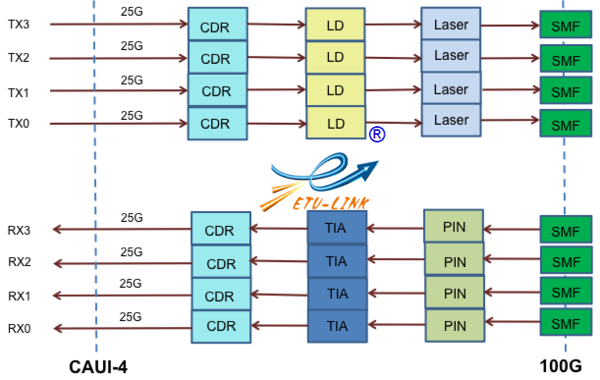

QSFP28 PSM4光模块是一种高速度和低功耗的产品，专门用于数据通信应用中的光互连。它符合PSM4 MSA光接口规范，有可热插拔的QSFP外形，内置数字诊断功能，共有4个独立的全双工通道，每通道可达25.78Gbps的数据速率。

QSFP28 PSM4光模块主要应用于40G和100G以太网中，高带宽模块通过单模光纤支持100GbE光链路。

四种100G QSFP28光模块的区别：

光模块类型	接口	光纤类型	传输距离
100GBASE-SR4 QSFP28	MTP/MPO-12	多模OM4光纤	100m
100GBASE-LR4 QSFP28	LC双工	单模光纤	10km
100GBASE-CWDM4 QSFP28	LC双工	单模光纤	2km
100GBASE-PSM4QSFP28	MTP/MPO-12	带状单模光纤（8芯）	500m

本文介绍了四种常用100G QSFP28光模块基本信息，除了上面提到的通用产品外，我们还有其他速率的光模块产品，可以与思科、华为、华三等主要品牌兼容。
