Protel DXP使用教程 -建立工程与绘制原理图PCB图

本文不谈细节，只谈整理制作的流程。

1. 新建工程

File - New - PCB Project

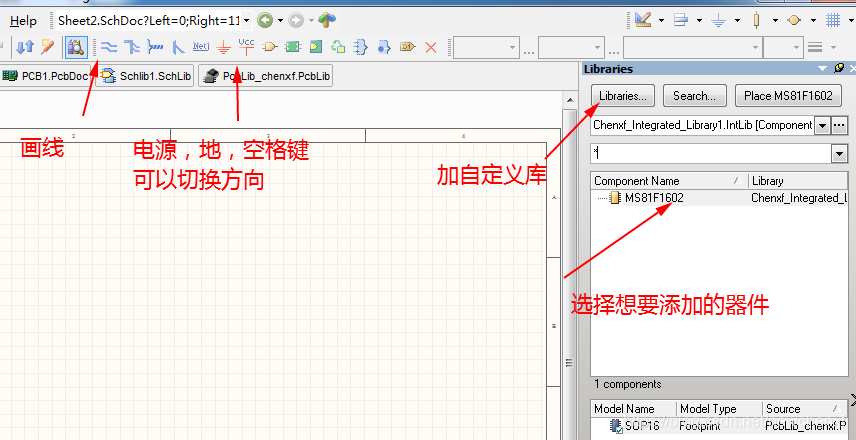

2. 新建原理图

在该工程下，建立原理图
File - New -Schematic

3. 新建PCB

右键点击工程，Add New To Project - PCB
保存

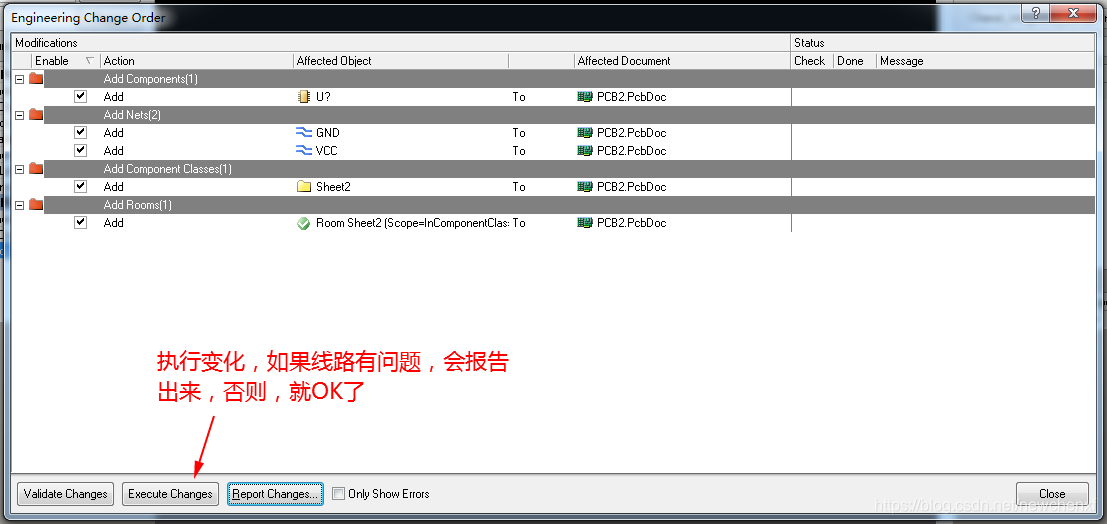

从原理图导入数据：Design - Import Changes from [工程名.PrjPCB]

此时，PCB文件，有了原理图的一些器件，就差自己连线了。

3.1 小细节

a) 定义电路板大小
PCB窗口，选择Mechanical 1层
设置原点，Edit - Origin - Set，放在PCB的左下方，作为原点
画框：Place - Line，画一个闭合的矩形，就是电路板大小
把各种器件，放在矩形框内
全选，然后，Design - Bord Shape - Define from selected objects，这样，黑色区域将和矩形框区域一样大小，这也是板子的大小

还有更简单的，Design - Board Shape - Redefine Board Shape

b) 绘制线路原则
绘制双层板，上下两层，最好线不要平行，特别是信号是高频的板子。建议上面横着，下面就竖着。

c) 如果线路简单，可以自动布线，不用自己画
Auto Route - All, 窗口打开后，选择Route All

d) 修改线宽
Design -Rules ,打开窗口后，选择Routing-width

e) 修改单位
在PCB绘制页面，右键，Options - Board Options -出来的窗口，Measurement Unit选择Metric

f) 原理图有修改，更新PCB
Design - Update Schematics from [工程名.PrjPCB]
