SelectionList修改源码(这可能为扩展引脚提供一个新思路)
原因
上一篇文章已经提到了SelectionList的神奇功能,然后在setup中有这个一段代码:
u8g2.begin(/* menu_select_pin= */ 5, /* menu_next_pin= */ 4, /* menu_prev_pin= */ 2, /* menu_up_pin= */ U8X8_PIN_NONE, /* menu_down_pin= */ U8X8_PIN_NONE, /* menu_home_pin= */ 3);
- 可以定义6个引脚来完成这个功能,后续我查了一下源码,发现menu_next_pin和menu_down_pin的功能是一样的,而menu_prev_pin和menu_up_pin的功能是一样的,也就是说我如果要得到这里面全部的功能,至少需要4个引脚,但是我数了一下我的Nodemcu,只剩2个引脚可以使用,这可就难办了。
- 我第一个想到的是扩展引脚,之前好像听说过一个芯片叫74HC595,能扩展io口,买回来才知道它只能扩展o口(output)不能扩展i口(input)。而且如果要把引脚和这个功能关联起来,这个引脚肯定得是能叫得上名字的,也就是自带的引脚,很显然不能用扩展引脚。
- 接着我想能不能先看看它的映射关系是怎么样的(即是说这个库是怎么把引脚和功能关联的),**找到这种关联的关系,然后植入自己想要的代码,就可以把想要的功能继承过来了。**至于input口不够的问题,我突然也找到了一个解决办法:用nodemcu仅有的模拟引脚接收信号,不同的按钮接不同的电阻,读出来的模拟值就不同,通过这个来判断按下的是哪个键即可,至于具体电阻值等参数,自己算好然后测试就可以了。
找代码
(注:如果你使用的是新版本的arduino开发工具,要找哪个函数的源代码直接右键然后跳转到定义即可)
先观察代码:
current_selection = u8g2.userInterfaceSelectionList(
"Cloud Types",
current_selection,
string_list);
if ( current_selection == 0 ) {
u8g2.userInterfaceMessage(
"Nothing selected.",
"",
"",
" ok ");
} else {
u8g2.userInterfaceMessage(
"Selection:",
u8x8_GetStringLineStart(current_selection-1, string_list ),
"",
" ok \n cancel ");
}
-
这个是放在loop里面的,userInterfaceSelectionList是个阻塞函数,只有当其中一个项被选中才会返回,然后弹出一个确认界面,这就是上述代码的大致功能。
-
很显然,我们如果想要在显示SelectionList的时候控制menu_next_pin等功能,就得查看userInterfaceSelectionList的源码
-
在这个文件的最上方引入了这个文件
#include <U8g2lib.h>

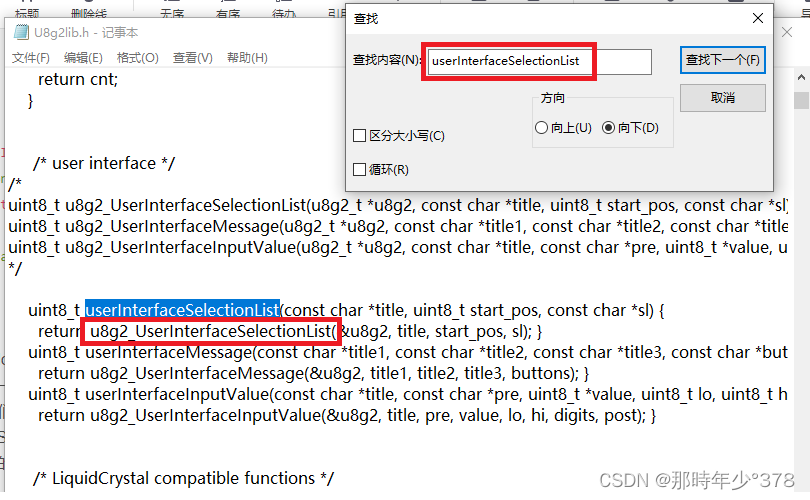

所以我们进入这个文件(文档\Arduino\libraries\U8g2\src\U8g2lib.h),用查找功能查找
发现它其实是调用了u8g2_UserInterfaceSelectionList这个函数,在文件的最上方看头文件:#ifndef U8G2LIB_HH #define U8G2LIB_HH #ifdef ARDUINO #include <Arduino.h> #include <Print.h> #endif #include "U8x8lib.h" #include "clib/u8g2.h"

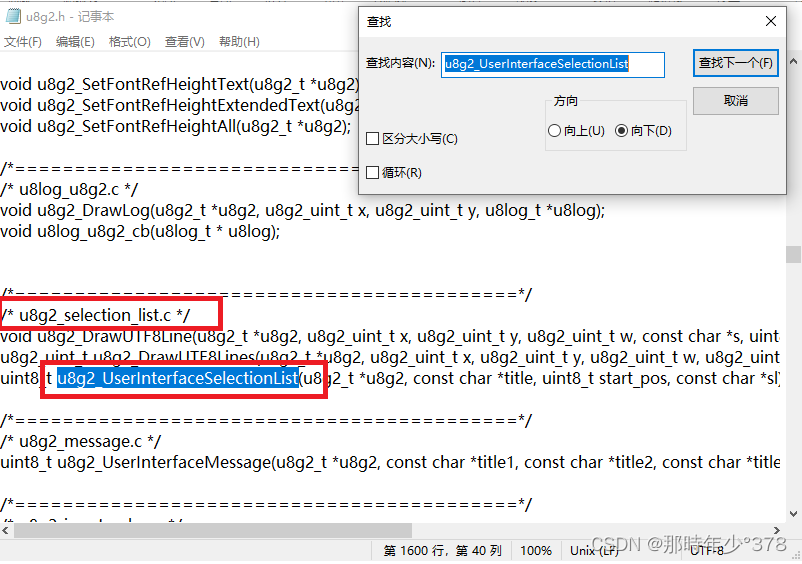

只有后面两个比较像,而函数名是u8g2开头的,下看最后一个文件

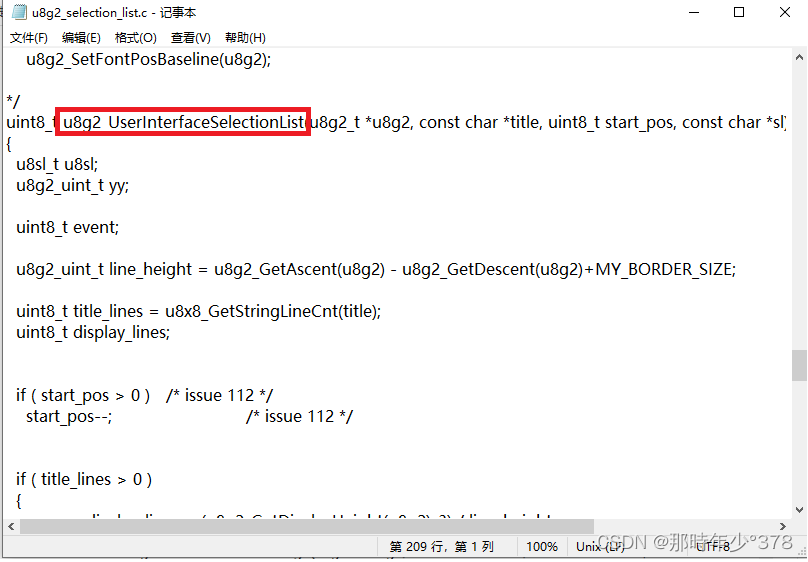

果然找到了,不知道是只有这个库写得这么清楚还是,他直接标出这个函数的定义的.c文件的位置,所以点卡这个文件,找到这个函数即可
好啦,找到之后剩下的代码分析部分等明天再来补充,未完待续。。。
从这里开始
好久没写博客了,突然想起来我还有这篇没写完,继续补齐
分析源码
这个是我找到的库的源代码:
里面有我阅读源码的注释
uint8_t u8g2_UserInterfaceSelectionList(u8g2_t *u8g2, const char *title, uint8_t start_pos, const char *sl)
{
//一些数据处理,比如说绘画位置的确定
u8sl_t u8sl;
u8g2_uint_t yy;
uint8_t event;
u8g2_uint_t line_height = u8g2_GetAscent(u8g2) - u8g2_GetDescent(u8g2)+MY_BORDER_SIZE;
uint8_t title_lines = u8x8_GetStringLineCnt(title);
uint8_t display_lines;
if ( start_pos > 0 ) /* issue 112 */
start_pos--; /* issue 112 */
if ( title_lines > 0 )
{
display_lines = (u8g2_GetDisplayHeight(u8g2)-3) / line_height;
u8sl.visible = display_lines;
u8sl.visible -= title_lines;
}
else
{
display_lines = u8g2_GetDisplayHeight(u8g2) / line_height;
u8sl.visible = display_lines;
}
u8sl.total = u8x8_GetStringLineCnt(sl);
u8sl.first_pos = 0;
u8sl.current_pos = start_pos;
if ( u8sl.current_pos >= u8sl.total )
u8sl.current_pos = u8sl.total-1;
if ( u8sl.first_pos+u8sl.visible <= u8sl.current_pos )
u8sl.first_pos = u8sl.current_pos-u8sl.visible+1;
u8g2_SetFontPosBaseline(u8g2);
//上面都是处理,这里处理完了,开始绘画
for(;;)
{
//进入第一个循环,正常情况下这个for是不会退出的
//可以看到for后面没有return语句,说明写代码的人根本不希望这个函数return?!!接着往下看
u8g2_FirstPage(u8g2);
do
{
yy = u8g2_GetAscent(u8g2);
if ( title_lines > 0 )
{
yy += u8g2_DrawUTF8Lines(u8g2, 0, yy, u8g2_GetDisplayWidth(u8g2), line_height, title);
u8g2_DrawHLine(u8g2, 0, yy-line_height- u8g2_GetDescent(u8g2) + 1, u8g2_GetDisplayWidth(u8g2));
yy += 3;
}
u8g2_DrawSelectionList(u8g2, &u8sl, yy, sl);
} while( u8g2_NextPage(u8g2) );
//这一段很明显就是真正在绘制窗口
#ifdef U8G2_REF_MAN_PIC
return 0;
#endif
//既然绘制完了,那么下面这段代码在干什么呢?
//学过win32或者qt的小伙伴不难发现,这是事件处理,触发这些事件应该是更底层完成的事情,与我们无关
//但是可以发现,只需要我们的写代码过程中,除了我们的按键按下,将其对应到下面的代码即可
//对了,也许有读者会奇怪这里for一直卡着,那事件处理是怎么发生的呢
//换句话说,我们怎么在这个循环过程中执行我们自己的代码呢?
//当然是用中断了,我觉得这个库应该也是通过中断实现这个功能的(或者是定时器扫描,总之不是多线程)
for(;;)
{
event = u8x8_GetMenuEvent(u8g2_GetU8x8(u8g2));
if ( event == U8X8_MSG_GPIO_MENU_SELECT )
return u8sl.current_pos+1; /* +1, issue 112 */
else if ( event == U8X8_MSG_GPIO_MENU_HOME )
return 0; /* issue 112: return 0 instead of start_pos */
else if ( event == U8X8_MSG_GPIO_MENU_NEXT || event == U8X8_MSG_GPIO_MENU_DOWN )
{
u8sl_Next(&u8sl);
break;
}
else if ( event == U8X8_MSG_GPIO_MENU_PREV || event == U8X8_MSG_GPIO_MENU_UP )
{
u8sl_Prev(&u8sl);
break;
}
}
}
}
看了上面的代码和注释,想必该怎么做就显而易见了,那就是通过io口的中断处理按键信息,在按键按下时执行源码中对应的操作,这样子就可以将源码的功能扩展了
具体处理过程
可以发现这个函数使用的大多是局部变量,event也不例外,所以要在这个函数外部实现上述功能,有以下几个思路:
- 定义全局变量,然后在这个函数中处理这个全局变量,在函数外部就可以修改这个全局变量(变量名字越长,越有个性越好,不容易跟源代码的变量相撞)
- 修改参数,传入指针或者引用,修改值能够引起函数内发生对应的操作
思路2虽然听起来不错,这也是我最开始的思路,但是需要注意以下几个问题:
- 参数必须放在最后
- 参数必须有初始值
- 要想最后一层的函数能接收到参数,要从最外层的函数改起(但愿你能听懂我在说什么)
这样子才能保证源码的其他部分能照常运行
但是出了个大问题:arduino的c++版本似乎不支持默认参数(不知道是不是我哪里写错了,反正我看完报错信息是这么认为的)
所以的决定使用全局变量,在看下面的代码之前,建议先去了解extern的用法:
我在u8g2.h中引入了这两个变量(名字够长吧):
extern uint8_t my_bool_changed_for_selectionList; // 判断是否有按钮按下(事件触发),不用bool是因为我发现arduino好像也不支持bool
extern uint8_t my_event_for_selectionList; //具体事件
在处理对应事件的代码中,我加入了这段:
for(;;)
{
//从这里开始添加代码
if(my_bool_changed_for_selectionList == 1)
{
event = my_event_for_selectionList;
my_bool_changed_for_selectionList = 0;
if ( event == U8X8_MSG_GPIO_MENU_SELECT )
return u8sl.current_pos+1; /* +1, issue 112 */
else if ( event == U8X8_MSG_GPIO_MENU_HOME )
return 0; /* issue 112: return 0 instead of start_pos */
else if ( event == U8X8_MSG_GPIO_MENU_NEXT || event == U8X8_MSG_GPIO_MENU_DOWN )
{
u8sl_Next(&u8sl);
break;
}
else if ( event == U8X8_MSG_GPIO_MENU_PREV || event == U8X8_MSG_GPIO_MENU_UP )
{
u8sl_Prev(&u8sl);
break;
}
event = 0;
}
//代码添加结束
event = u8x8_GetMenuEvent(u8g2_GetU8x8(u8g2));
if ( event == U8X8_MSG_GPIO_MENU_SELECT )
return u8sl.current_pos+1; /* +1, issue 112 */
else if ( event == U8X8_MSG_GPIO_MENU_HOME )
return 0; /* issue 112: return 0 instead of start_pos */
else if ( event == U8X8_MSG_GPIO_MENU_NEXT || event == U8X8_MSG_GPIO_MENU_DOWN )
{
u8sl_Next(&u8sl);
break;
}
else if ( event == U8X8_MSG_GPIO_MENU_PREV || event == U8X8_MSG_GPIO_MENU_UP )
{
u8sl_Prev(&u8sl);
break;
}
}
接下来是处理按钮按下的伪代码:
interupt function()
... //消抖操作
if(按钮"select"按下)
my_event_for_selectionList = U8X8_MSG_GPIO_MENU_SELECT;
my_bool_changed_for_selectionList = 1;
测试之后发现没问题,而且这个办法同样适用于u8g2.userInterfaceMessage这个函数,有兴趣的可以自己试一下
内容就这么多,难免有些啰嗦,望见谅,如果有大佬发现有哪些做得不够,还望不吝指出
