Cadence orcad 用Excel制作多引脚元器件

最新推荐文章于 2022-08-03 18:25:45 发布
于 2020-03-11 09:54:38 发布 749 收藏 7
分类专栏： Cadence orcad
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/nikkiheuong/article/details/104790001
版权

先添加好引脚（以20个引脚为例）：
在这里插入图片描述

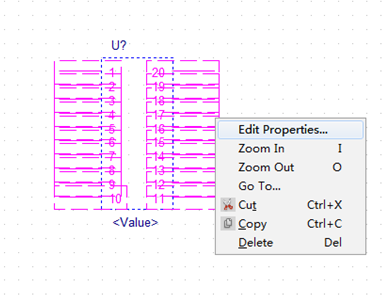

选中所有引脚，右键，点击Edit Properties
在这里插入图片描述

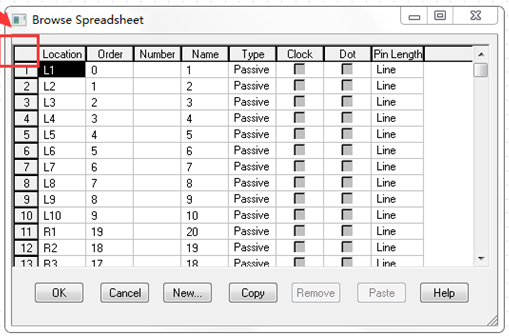

在Edit Properties编辑对话框中，点击如下红框处空白格，全选数据：
在这里插入图片描述
在这里插入图片描述

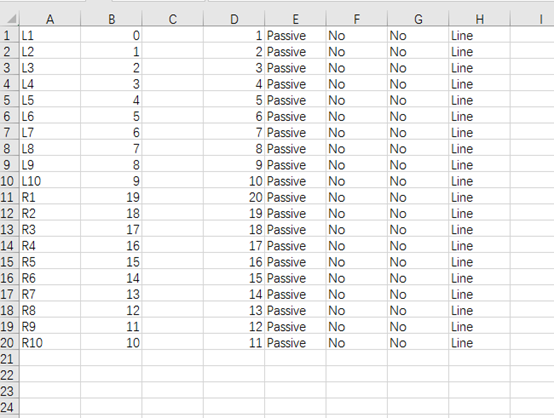

全选后，快捷键 “Ctrl+Insert”，复制整个表格。打开Excel，快捷键 “Ctrl+V” 粘贴：
在这里插入图片描述

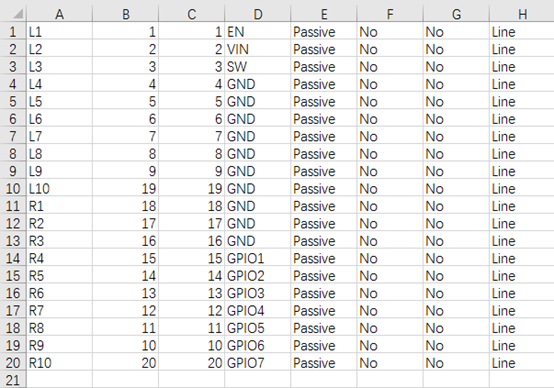

编辑好：
在这里插入图片描述

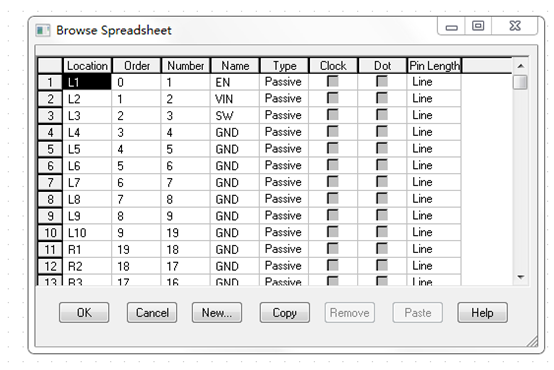

按 “Ctrl+C” 复制Excel表格数据，回到OrCAD中的Edit Properties编辑对话框，按 “Shift+Insert” 粘贴，点击确定：
在这里插入图片描述
元器件引脚如图，可自行调整引脚顺序：
在这里插入图片描述
