EMC | 传导&辐射试验与整改

标准体系



电磁兼容标准体系大体分为两类一种是
 1. 基础通用标准约束最基本的一些电磁兼容概念和试验方法比如GB4365《电磁兼容术语》、GB/T6113《无线电骚扰和抗扰度测量设备规范》;
 2. 专用产品类标准是针对特定产品类别而制定的电磁兼容性能测试标准比如照明工具参考GB17743、汽车电子传导辐射参考GB/T18655;
此篇以汽车电子EMC试验为例,汽车工业历史悠久试验制定完善合理,整车集成度高电磁环境复杂试验判定标准严苛,所以汽车电子的EMC试验比较具有代表性举一反三可以灵活地运用在其他工业电子设备上。
EUT:被测设备;
电源:车载蓄电池;
传导/辐射试验一般是放在整组EMC试验的第一项试验,因为该试验对于ECU本身没有破坏性而其他EMS方面的试验不同程度对EUT都有破坏性;
参考标准:GB/T18655车辆、船和内燃机 无线电骚扰特性用于保护车载接收机的限制和测量方法(等同于国际标准CISPR25)用于考查汽车及其零部件产生的各种电磁骚扰对车内无线接收机的骚扰程度,并对骚扰以限制形式加以限制;



传导


试验目的:为了测量EUT电源线信号线的连续骚扰
试验全程在电波暗室中进行

频率范围:0.15MHz~108MHz
测试方法:

  • 电源线电压测试法:人工电源网络(5uH/50Ω);

  • 信号线电流测试法:电流探头;

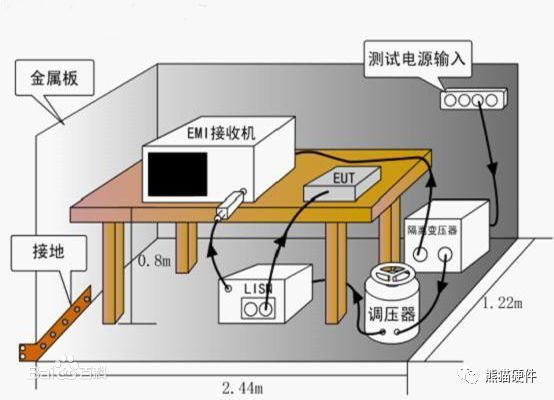

传导骚扰测试需要的仪器较少,只需要一个2*2M以上面积的参考接地平面,并超出EUT边界至少0.5m,因为屏蔽室的金属墙面或者地板可以作为接地板,所以传导骚扰测试通常在屏蔽室内进行。

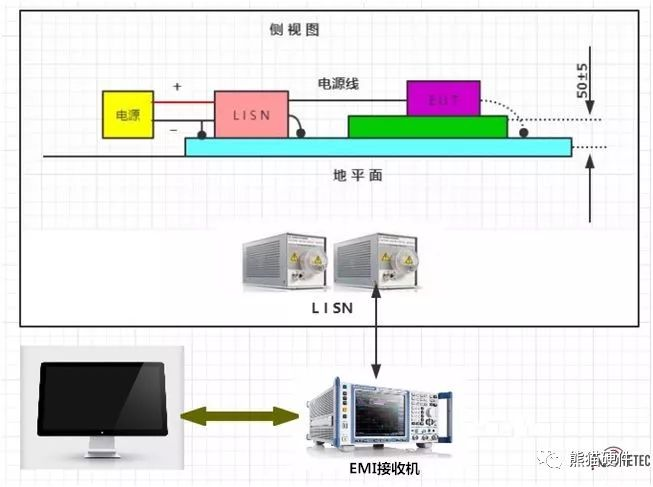

人工电源网络是一种去耦电路,主要用来提供纯净的电源,并使被测试设备骚扰不会回馈至电源,同时也提供特定的阻抗特性实现传导骚扰信号的获取和阻抗匹配,再将信号传送至接收机;

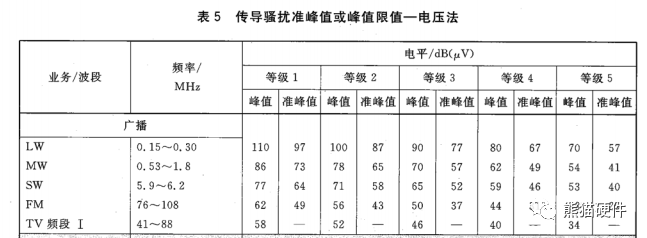

电压法——峰值/准峰值

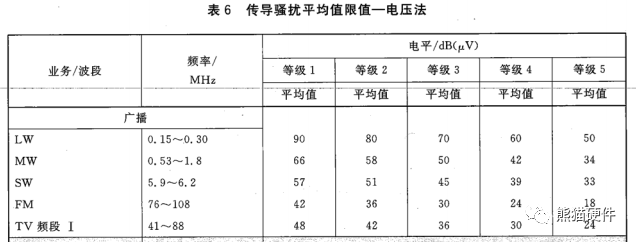

电压法——平均值

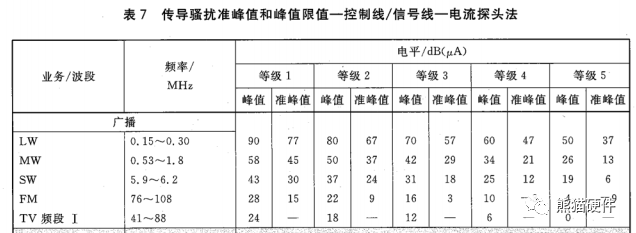

电流法——峰值准峰值

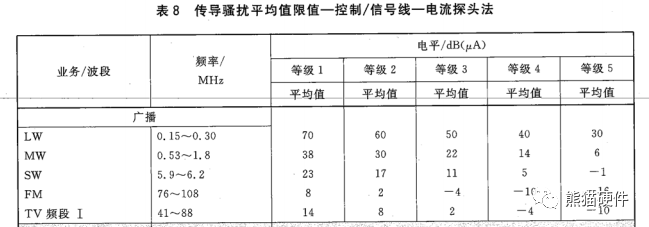

电流法——平均值



辐射


辐射试验为了测量电子系统、机壳、线缆所有部分通过空间向外辐射的电磁骚扰包括对于辐射我们用骚扰功率和辐射场强来衡量大小
频率范围:9KHz~18GHz
测试方法:

  • 天线接收法(杆天线、功率双锥天线、对数周期天线、喇叭天线)

  • TEM小室法(不常用)

测试接收机应有峰值,准峰值,均方根值,平均值检波集中测量方式,一般选择峰值+平均值、和准峰值+平均值组合的方式来判定试验结果,
天线是辐射发射测试的接收装置,辐射发射测试频率范围从几十KHz到几十GHz在这么宽的频率范围内测试,所需要的天线种类繁多,且必须借助各种探测天线把场强转换为电压,30~300MHz采用双锥天线,200~1GHz采用对数周期天线,1G以上采用喇叭天线,30MHz以下采用杆天线
天线有以下特点:

  • 天线频带范围宽

  • 使用前矫正

  • 安装规定布置测试距离,因为天线工作在近场区电场/磁场比(波阻抗)不再是个常数,所以近场干扰时电场磁场测量结果不能再按此换算,只有远场时才有效;开阔场时专业辐射发射测试场地,电波暗室只是一个模拟开阔场的屏蔽室。调整天线的高度和极化方向对试验结果又影响,尤其线缆对测试结果影响很大,因为在低频阶段测试得到的骚扰信号频率低波长长所以从线缆辐射出来的骚扰要比从电路板或者外壳辐射出来的场强大 那此时天线就应该对着线缆采集才能得到最大值。

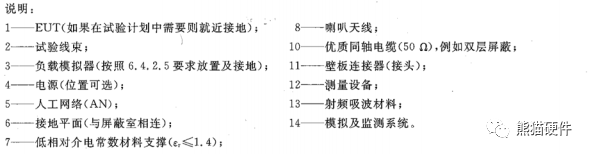

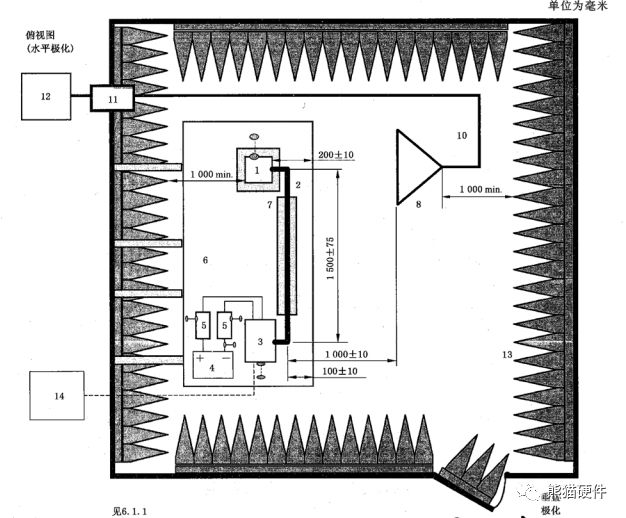

布置图

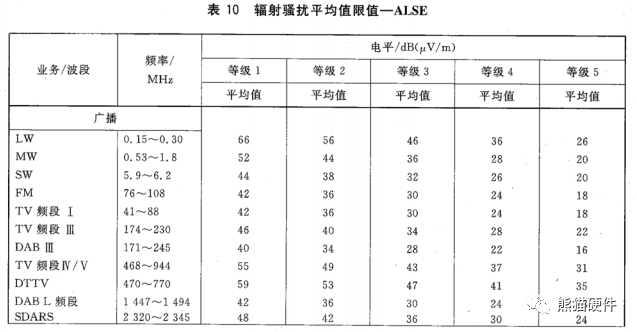

辐射天线法——峰峰值/准峰值

辐射天线法——峰峰值/准峰值



整改思路



EMI试验涉及的方面比较多,如果试验不通过可以从这几个方面着手整改,说起来物理场这个方面可能比较玄幻,因为看不见也摸不着,正推需要扎实的理论基础和借助仪器难度大,那熊猫介绍几种简单有效的“土办法”,我们采用反推的思路先定位是哪里的问题,然后在具体问题具体对待;

1.拨线束:千万不要小瞧EMI试验中线束对试验结果的影响,前文中已经说过低频阶段天线采样都是对着线束采样的,假如你的电路板有3个插件,分别为通信、电源&外部采样、内部采样,那么就一次拔掉一个插件扫一遍对比上次结果先定位超限值得频率出现在哪个插件的信号上这样已经可以定位出大范围,另外做EMC的线束一定要整齐,按照规定该屏蔽双绞的一定要屏蔽双绞否则你稍微动下线束实验结果都不同根本无法定位;

2.看频谱图:整改EMI实验你要非常了解你的电路板架构比如板子上有几个DCDC频率分别多少,CPU主频多少,晶振多少,有几路通信波特率分别多少这是前提。在这个条件之上要认真观察频谱图,找出和板子上频率相关(基频和倍频)的超限点,然后对症下药。

3.“包”加共模,“尖”加磁珠:对于扫出来的频谱图如果整体超限像一个鼓起的“包”一样,那一般是共模干扰,因为共模干扰uA级别就可以影响实验,而且对于我们板上的信号来说是没用,有用可以说全是差模信号,所以电源口一进来先放一个共模电感滤掉这个“包”,当你加了共模之后效果会很明显整体下降很多,之前超限的尖也没那么高了,针对一些还超限的顽固分子我们针对单个网络走线加磁珠,磁珠选型要注意要看规格书里那个频率和阻值对应图保证超限的尖处阻抗较大。

4.走线:这个方面因素很多,3W原则、环路最小原则、完整地平面、高速信号走内层,差分对走线优先等长等等设计阶段就要特别关注,这时候解决问题的代价最低也最有效。

5.没有办法的办法:电源部分盖屏蔽罩,包铜箔,实在还不行,买个EMI抑制器或者斩频电路吧,实在实在还还还不行?回去重新layout吧 orz.......







生命不息、学习不止,加油!
