NXP BMS AFE芯片MC33771C学习笔记（1）介绍

前言：

        NXP 的AFE芯片还是比较强大的，性能稳定，精度高，在汽车应用中比较广泛。抽点时间向各位伙伴介绍一下这颗芯片，方便大家上手，如有错误之处，欢迎指正。

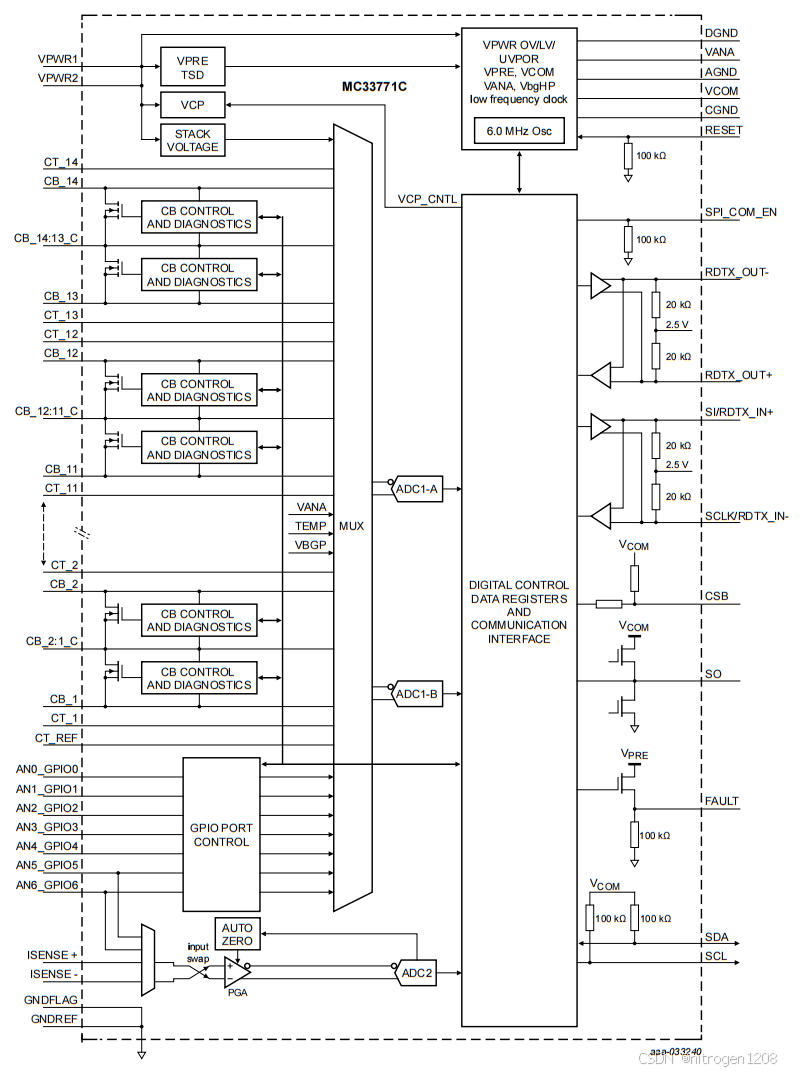

一、芯片框图：

二、主要性能

        1. 工作电压范围：9.6V ~ 63V, 最大耐压 75V。

        2. 用于7 - 14串电芯管理，地址可配置，配置范围：1~63

        3. 支持两种通讯模式：隔离菊花链通讯，其速率 2 Mbps；SPI通讯，其速率 4 Mbps。

        4. 高精度的测量，其误差为0.8mV（室温条件下）。

        5. 支持电流测量，带有库仑计功能，且可以电压/电流同步采样。

        6. 电压采样时可配置平均采样个数，增加结果的稳压性。

        7. 支持总电压采样，可采集本芯片连接的所有电芯的总电压。

        8. GPIO与温度采样引脚共用，个数为7个。

        9. 提供小电流的5V（VCOM）电压输出，能力约5mA，方便给外设供电。

        10. 故障诊断：过压、欠压、过温、过流、漏流、断路、短路等。

        11. 支持睡眠时的过压、欠压、温度监测功能。

        12. 支持反向唤醒功能，当睡眠过程中有故障产生，则可反向唤醒菊花链总线设备。

        13. 支持被动均衡，最大电流可达300mA，且可全通道同时开启均衡。

        14. 支持热插拔。

        15. 支持ISO 26262，达到 ASIL C 安全级别； 兼容 AEC Q-100。

        16. 芯片封装 64-pin LQFP-EP。

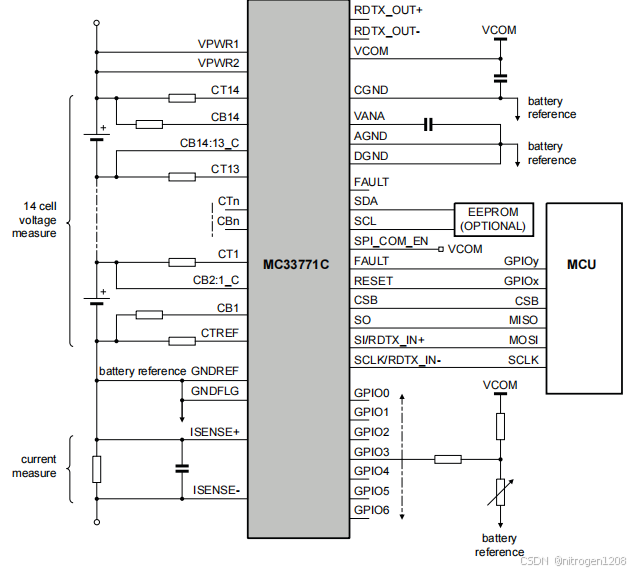

三、连接方式：SPI

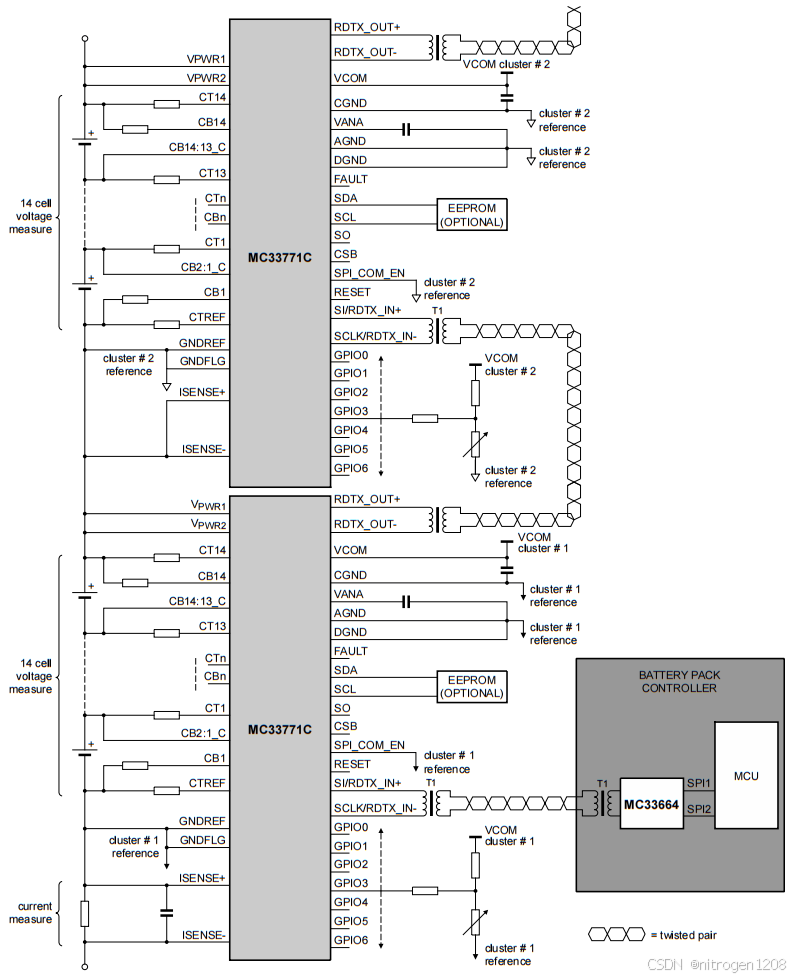

四、连接方式：菊花链 TPL

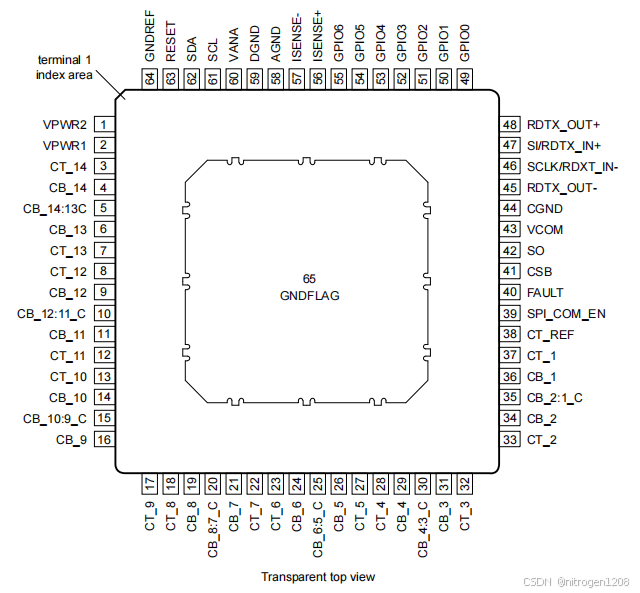

五、引脚定义

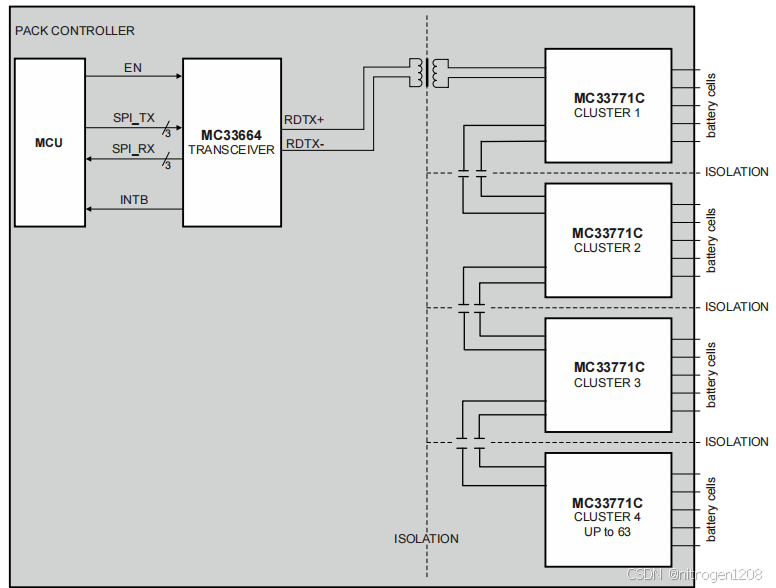

六、应用架构：集中式（电容隔离），节省成本。

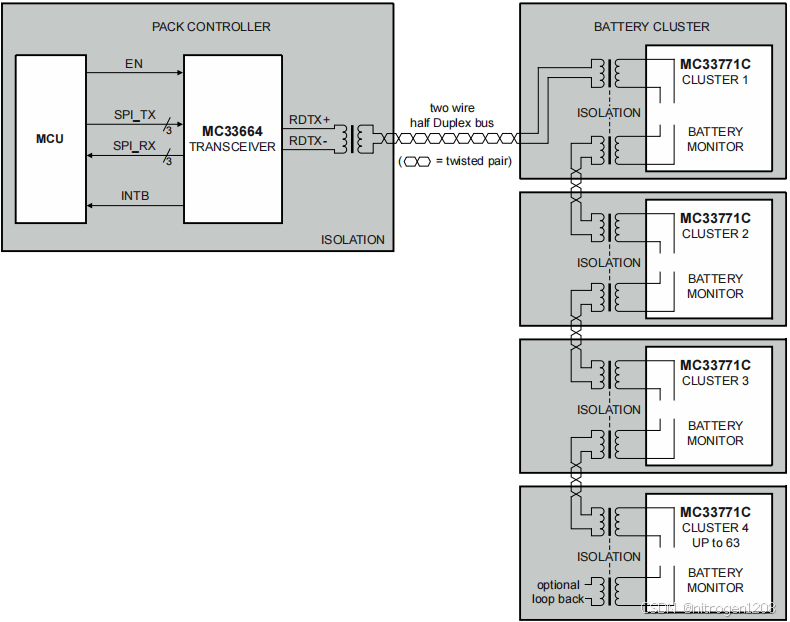

七、应用架构：集中式（变压器隔离），性能更强。



八、应用架构：分布式

        为了节省成本且不影响性能，板与板之间用变压器隔离方式，板内芯片间用电容隔离方式。

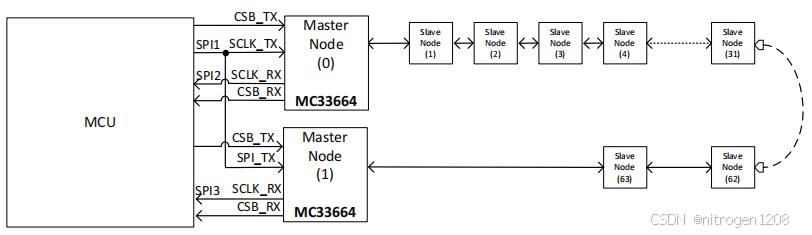

九、应用架构：回环网络

        此网络可增加整个系统的安全等级，当菊花链路中有某个节点故障导致无法读取后面的节点数据时，可从反方向读取后面节点的数据。但是，这种网络在应用过程中，有很多注意事项，我会重新以一个新主题来介绍此网络架构的应用。
