一、纠删码（Erasure Coding/EC）

1.1背景

​ 从存储领域来看，数据冗余机制其实这几十年来没有太多进展，RAID，副本一直是当仁不让的最终选择。而近几年，尤其是规模较大的应用场景下，纠删码越来越多的出现在选择的视野范围，成为RAID，副本之外的第三种选择，因此也获得了越来越多的关注。

​ 从传统情况来看，RAID通常用在企业级环境里较多，在几台和十几台存储设备规模的IT系统中，一向是使用稳定可靠历经数十年磨砺的RAID技术。而在数据中心级的大规模部署中，RAID不再受欢迎，大部分的分布式系统都偏好副本模式，看重的是其高可靠性和读性能优化的特点。然而副本带来的成本压力实在是有些吃不消，这时候Erasure　Code适时出现，以更低成本和更高技术含量提供近似可靠性这几点，就吸引到了众多分布式存储／云存储的厂商和用户。

• RAID（独立磁盘冗余阵列）

​ 把相同的数据存储在多个硬盘的不同的地方（因此，冗余地）的方法。通过把数据放在多个硬盘上，输入输出操作能以平衡的方式交叠，改良性能。因为多个硬盘增加了[平均故障间隔时间（MTBF），储存冗余数据也增加了容错。

​ RAID技术主要有以下三个基本功能：

(1)通过对磁盘上的数据进行条带化，实现对数据成块存取，减少磁盘的机械寻道时间，提高了数据存取速度。

(2)通过对一个阵列中的几块磁盘同时读取，减少了磁盘的机械寻道时间，提高数据存取速度。

(3)通过镜像或者存储奇偶校验信息的方式，实现了对数据的冗余保护。

• 副本

​ HDFS通过多副本机制来保证。在HDFS中的每一份数据都有两个副本，1TB的原始数据需要占用3TB的磁盘空间，存储利用率只有1/3。而且系统中大部分是使用频率非常低的冷数据，却和热数据一样存储3个副本，给存储空间和网络带宽带来了很大的压力。

• 纠删码

​ 纠删码技术简称EC，本身是一种编码容错技术，最早是在通信行业解决部分数据在传输中损耗的问题，它的基本原理是把传输的信号分段，加入一定的校验再让各段间发生一定的联系，即使在传输过程中丢失掉部分信号，接收端仍然能通过算法把完整的信息计算出来。

​ 如果严格的区分，实际上按照误码控制的不同功能，可分为检错、纠错和纠删三种类型。

（1）检错码：识别错码

（2）纠错码：识别错码，纠正错码

（3）纠删码：识别错码，纠正错吗，删除超出纠正范围的错码

​ 将纠删码与HDFS集成可以提高存储效率，同时仍提供与传统的基于复制的HDFS部署类似的数据持久性。例如，一个具有6个块的3x复制文件将消耗6 * 3 = 18个磁盘空间。但是，使用EC（6个数据，3个奇偶校验）部署时，它将仅消耗9个磁盘空间块。

1.2纠删码原理

Reed-Solomon（RS）码是存储系统较为常用的一种纠删码，它有两个参数k和m，记为RS(k，m)。如下图所示，k个数据块组成一个向量D被乘上一个生成矩阵B从而得到一个码字向量，该向量由k个数据块和m个校验块构成。如果一个数据块丢失，可以用(GT)-1乘以码字向量来恢复出丢失的数据块。RS(k，m)最多可容忍m个块（包括数据块和校验块）丢失。

• RS（k，m）计算方法

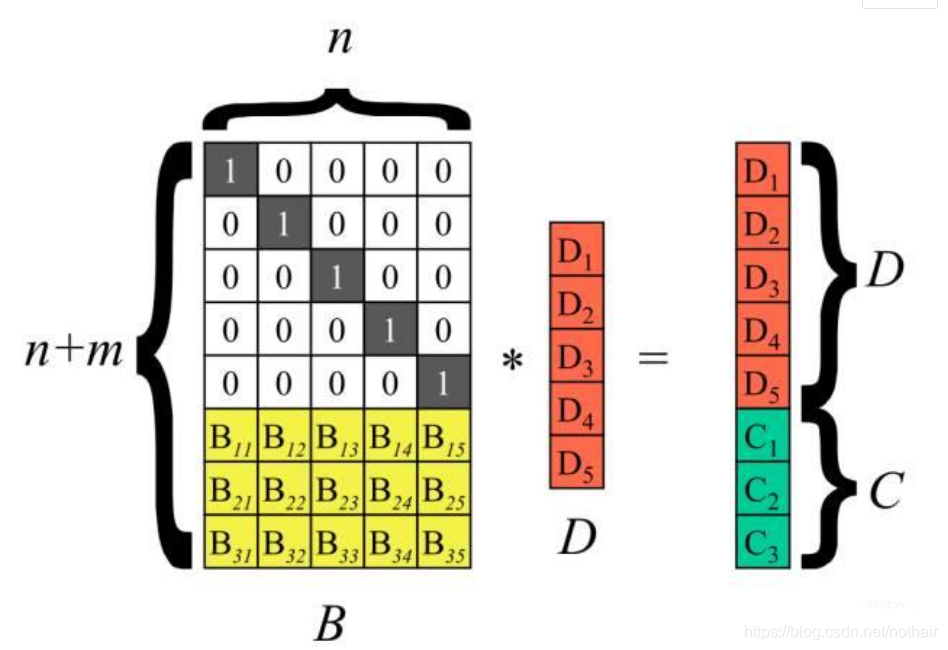

以冗余级别为5+3的纠删码为例说明。将n个源数据块D1~Dn按列排成向量D，再构造一个(n+m)n矩阵B （图2），B称为分布矩阵。对矩阵B有一个要求：它的任意n个行向量都是相互独立的，即这n个行向量组成的nn矩阵可逆。

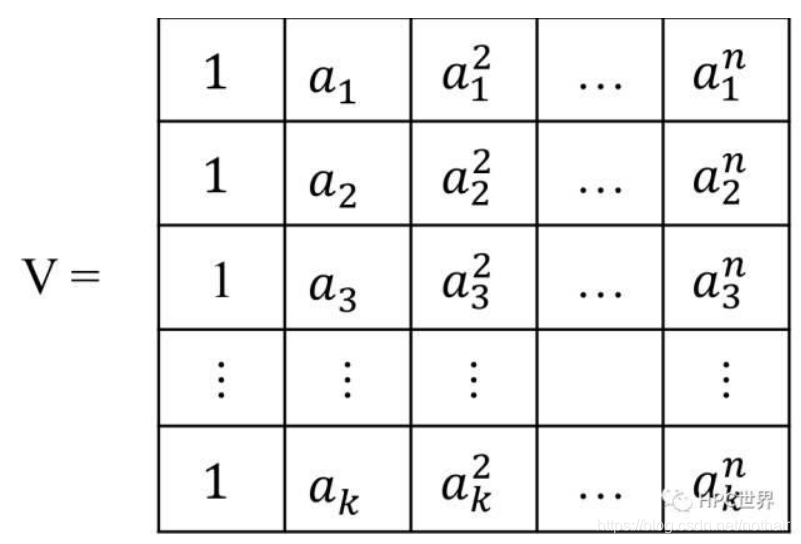

(由线性代数知道，对互不相等的实数a1，a2，…，ak(k≥n)，矩阵V的任意n行组成的矩阵都可逆。

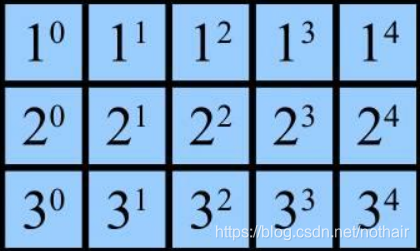

从矩阵V中取出m行，用做分布矩阵B的下部m行，恰好满足对B的要求：任意n行都相互独立。例如冗余级别为5+3纠删码的分布矩阵B可以采用如下形式。

​ 图2

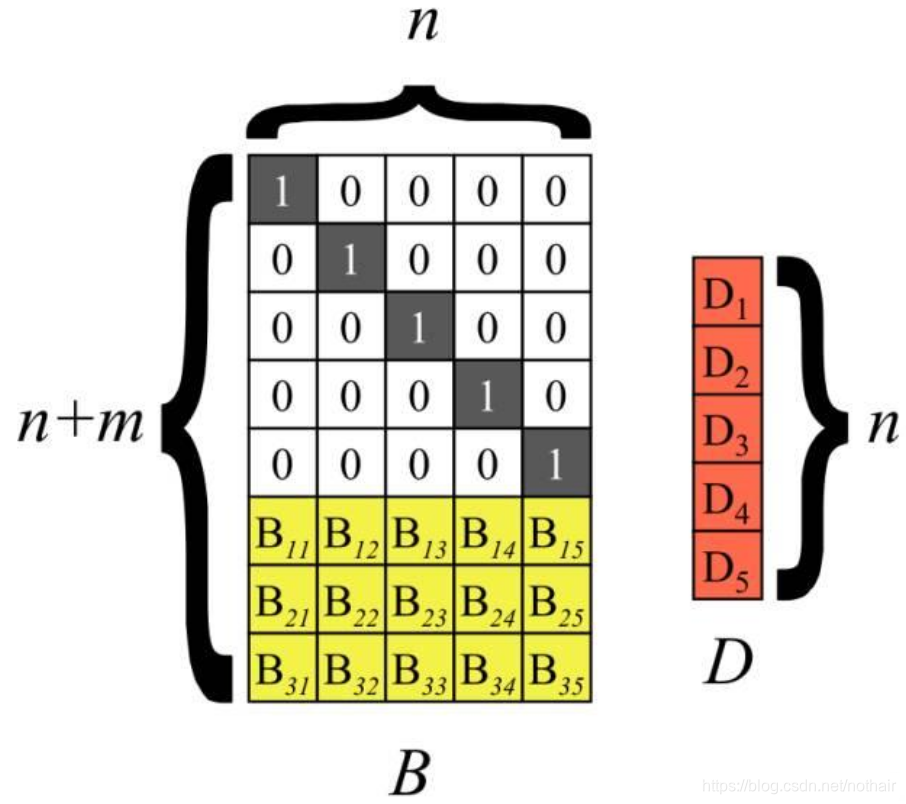

执行矩阵向量乘B*D，得到m个校验块C1~ Cm（图3）。

​ 图3

• 数据恢复算法

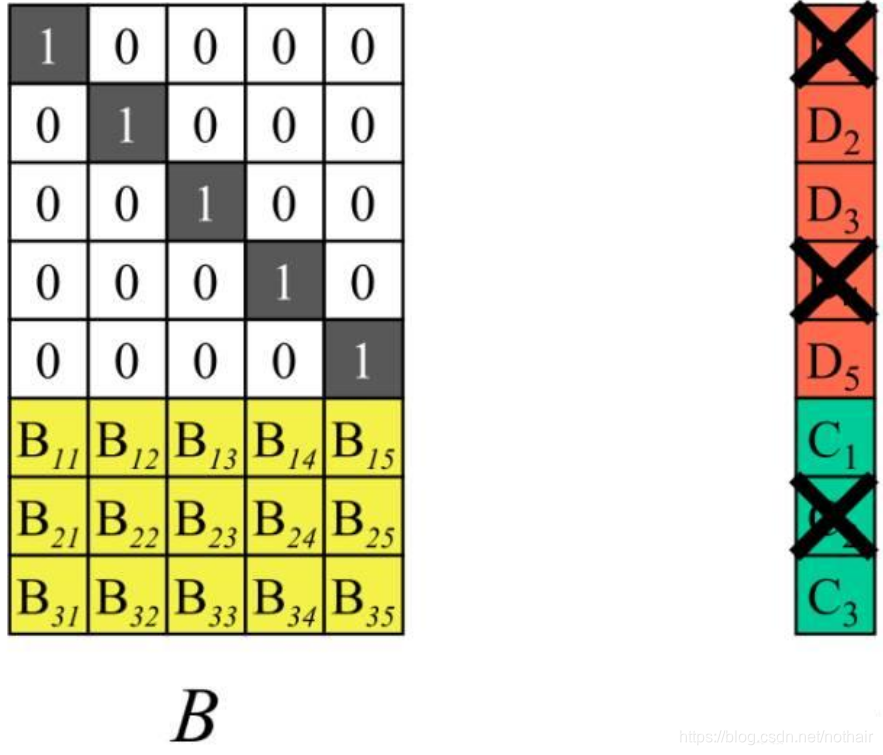

（1）假设m个硬盘发生了故障，即图4中的数据块D1、D4、C2丢失，需要从剩下的n个数据块中恢复出来源数据D1~Dn

​ 图4

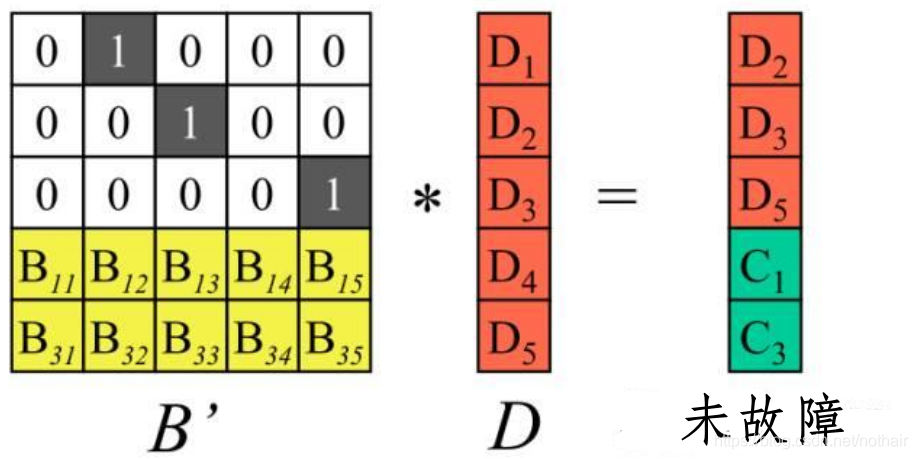

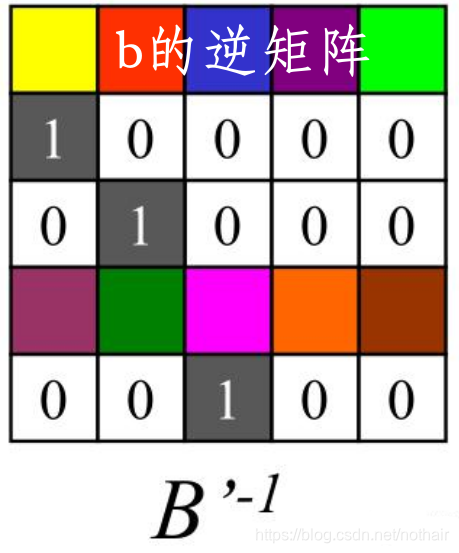

（2）从矩阵B中将剩余数据块对应的行向量挑出来，组成新矩阵B’，B’乘以向量D的结果恰好是未故障的数据块（图5）
