1N60-ASEMI电源管理模块专用1N60

编辑：LL

1N60-ASEMI电源管理模块专用1N60

型号：1N60

品牌：ASEMI

封装：TO-220F

最大漏源电流：1A

漏源击穿电压：600V

批号：最新

RDS（ON）Max：11.50Ω

引脚数量：3

沟道类型：N沟道MOS管

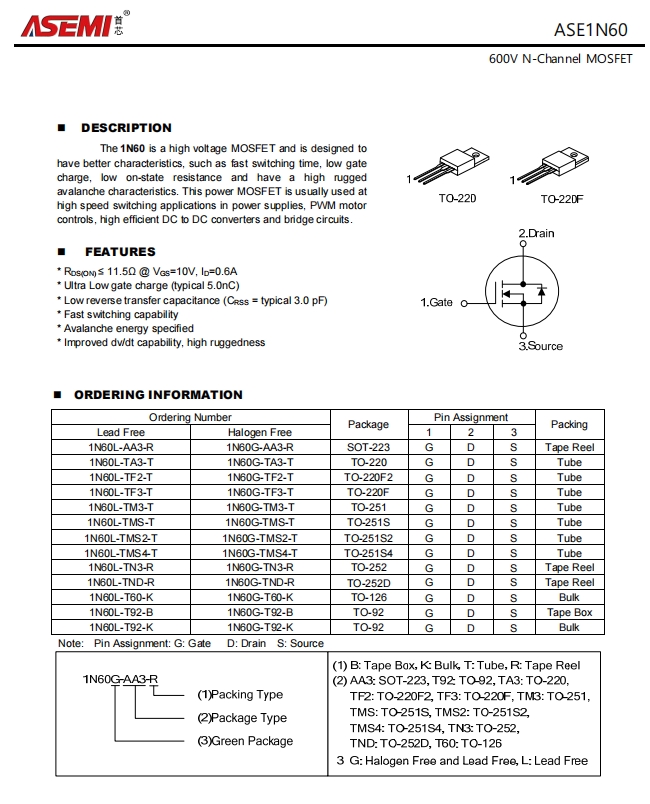

封装尺寸：如图

特性：MOS管、N沟道MOS管

工作结温：-55℃~150℃

1N60系列MOS管是一类专为高压、高速开关场景设计的N沟道增强型功率器件，涵盖多个子型号，可满足不同封装和性能需求。其核心特性包括‌600-650V高耐压‌、‌1-2A电流承载能力‌以及‌低导通电阻‌，适用于电源转换、电机驱动、工业控制等高要求领域‌。

‌二、核心优势‌

‌高压与大电流支持‌

漏源电压（VDS）高达600-650V，脉冲漏极电流可达4A，支持高压环境下的稳定运行‌。

连续漏极电流（ID）覆盖1A至2A，兼顾低功率与中功率应用需求‌。

‌高效能开关性能‌

导通电阻（RDS(on)）低至3.9Ω（VGS=10V），显著降低功率损耗，提升系统效率‌。

快速切换能力：开通/关断延迟时间仅7ns/13ns，支持高频电路设计‌。

‌可靠性与耐用性‌

雪崩能量单脉冲达33MJ，增强抗电压冲击能力‌。

支持±30V栅源电压（VGS），适应宽泛的驱动条件‌。

‌多样化封装选择‌

‌TO-247‌：散热性能优异，适合高压大电流场景（如工业电源）‌。

‌TO-220/TO-251‌：紧凑设计，适用于空间受限的消费电子和家电模块‌。

‌三、典型应用场景‌

‌电源管理模块‌

开关稳压器、DC-DC转换器中的高效能开关元件，提升电源转换效率‌。

‌工业与新能源设备‌

太阳能逆变器、电动车充电器的高压电路控制，确保系统稳定运行‌。

‌电机与驱动系统‌

继电器、螺线管及电机驱动器，实现快速响应与低功耗控制‌。

‌消费电子产品‌

适配器、LED驱动器等小型化设备，兼顾性能与成本‌。
