漆包线制作空芯线圈电感方法

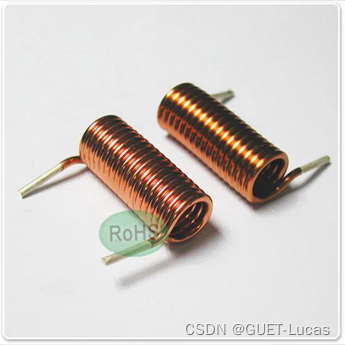

        电感线圈是LC滤波器不可缺少的构成元件，它大致可分为空芯线圈和磁芯线圈两种。空芯线圈是指如图所示这种只有线圈没有骨架的线圈，有时也称为圆形螺旋线圈或中空线圈；磁芯线圈是指那些绕制在各种磁芯上的线圈。在应用频率不高的情况下，构成滤波器的电感线圈可以采用磁芯线圈，而在应用频率高的情况下，则应该采用空芯线圈。

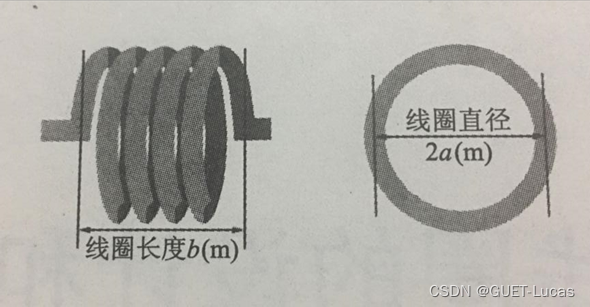

空芯线圈的形状几乎毫无例外地都采用上图所示的圆形螺旋形状。

1. 我们先给出空芯线圈电感量计算的实用公式：



μ0 为真空磁导率=4π*10^（-7）.（10的负七次方）

n为线圈匝数

这套公式所求得的电感量误差都能达到实用的要求

2.然后我们给出空芯线圈电感量计算的理论公式：

 L=（Kn*μ0*N2*a^2*π）/b （单位为H）

其中

μ0为真空磁导率

N2为匝数的平方

a^2为线圈半径的平方(单位为m)

Kn为长冈系数（它是用长冈半太郎先生的名字命名的）

长冈系数与线圈半径（a）与长度b的比值有关

此处给出用理论公式计算出的对应值表（保留两位小数）

2a/b	0.1	0.2	0.3	0.4	0.6	0.8	1.0	1.5	2.0	3.0	4.0	5.0	10	20
Kn	0.96	0.92	0.88	0.85	0.79	0.74	0.69	0.6	0.52	0.43	0.37	0.32	0.2	0.12

长冈系数的理论计算公式为

其中F（k）为第一类完全椭圆积分；E（k）为第二类完全椭圆积分；a为线圈长度；b为线圈直径；n为线圈匝数；μ0为真空导磁率（注意：此处的a，b和上面式子的a，b表示的含义不一样）

在实际计算上，两种方法都可以采用

3. 空芯绕圈与理想电感器的差别

  所谓理想电感器，是指只具有电感参数而不包括任何其他参数的线圈。

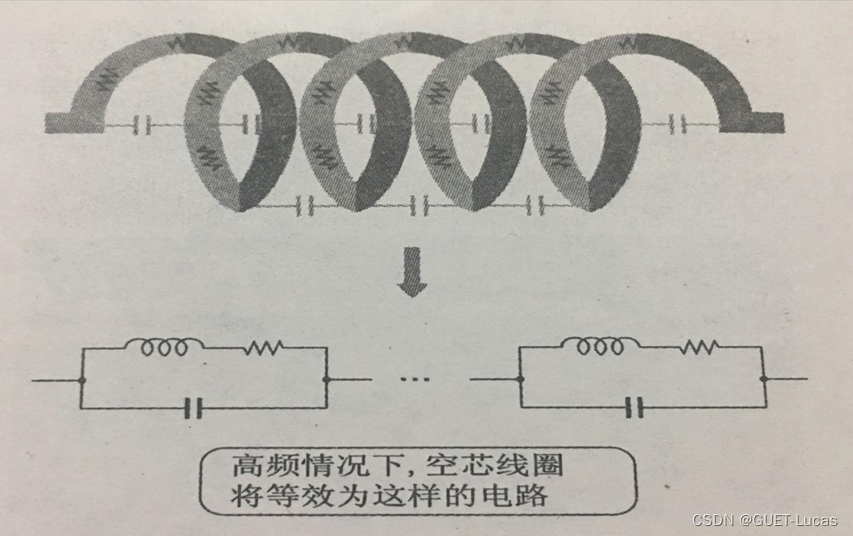

          用上面所讲的方法制作出来的空芯线圈，其特性并不是理想的。由于线圈各线匝之间存在着分布电容且线圈导线具有分布电阻，因而实际的电感线圈在低频和高频情况下将表现为不同的等效电路。在低频情况下，这些分布参数很小，将线圈可以等效为理想电感器，而在高频情况下，这些分布参数就不能忽略了，这时，线圈将像如图所示那样，等效为一个由许多小谐振电路串联而成的组合电路。

        在高频的情况下，线匝间的电容，集肤效应导致导线电阻增加而造成Q值降低，与线圈长度有关的信号延时等，都必须予以考虑。为了使线圈能在高频情况下使用，就要尽量减小这些分布参量，线圈尺寸就要尽可能做的小一些，所用的绕线也要尽可能细一些。当然，这也会使Q值降低。

         在前面讲的电感计算公式中，无论是实用公式还是理论公式，式中都没有关于线圈所用绕线直径方面的内容，这就表明线圈的电感量与线径无关。但实际上，线径大小会对线圈性能有影响。也就是说线径越细，Q值越低。

         虽然绕线越细，等效阻值越大，Q值越低，但是在实际设计高频空芯线圈时，大都宁可牺牲一些Q值来保证尽可能成为小型线圈因而采用细导线。

4. 空芯线圈的实际制作流程

   4.1先选择制作一个线圈直径为多少的线圈，模具有2mm，2.5mm，3mm，3.5mm，4mm，5mm，6mm，7mm，8mm，9mm，10mm，11mm，12mm，13mm。（在将值带到公式中时还要加上一个导线直径）

  4.2确定你需要的电感阻值，在确定直径的前提下，这个时候我们还需要知道线圈长度和匝数是有关系的（在导线绕制中没有缝隙的情况下）长度=匝数*线径（统一选择0.5mm线径），将长度换成匝数*线径带入公式，即可算出匝数的值，如怕计算出现错误可以使用以下这个软件来验证自己的值是否正确，带入L,D,N点击Calculate即可在上方看到电感的值。

4.3线圈的绕制

绕制过程中一定要尽量贴近模具在绕制完成后，将左右两边的导线头用力拉紧，再用肉眼观察有无空隙后，将模具拉出。

4.4漆包线去漆

因为电感制作完成后要连入电路，所以要用脱漆水将两头的漆去掉，当然也可以选择可以用电烙铁熔化的那些型号的导线。
