大家好，我是老兵。

本期为大家带来spark源码精讲系列，我将结合自身的理解深入浅出的剖析spark内核。全文内容很肝，希望能够给大家提供帮助。

1 引子（环境准备）

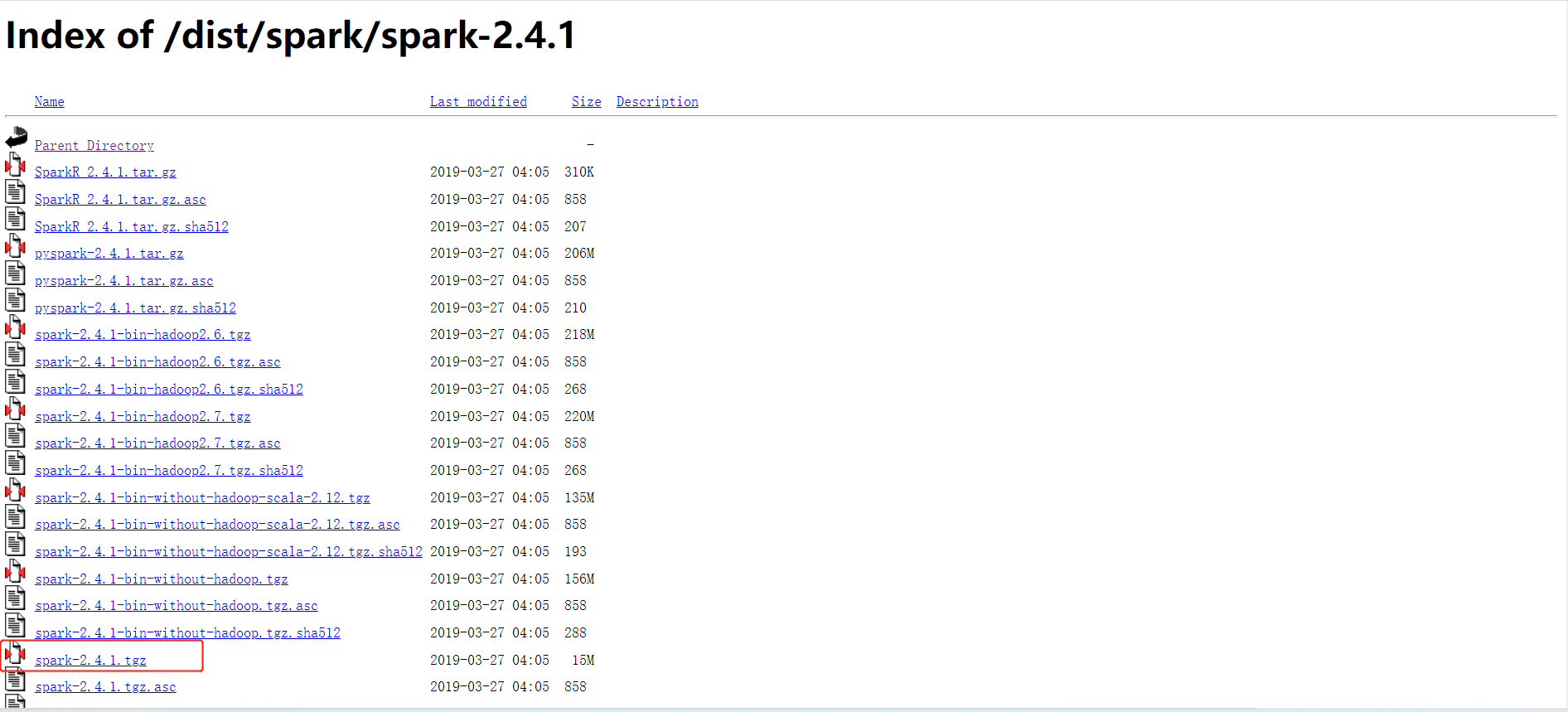

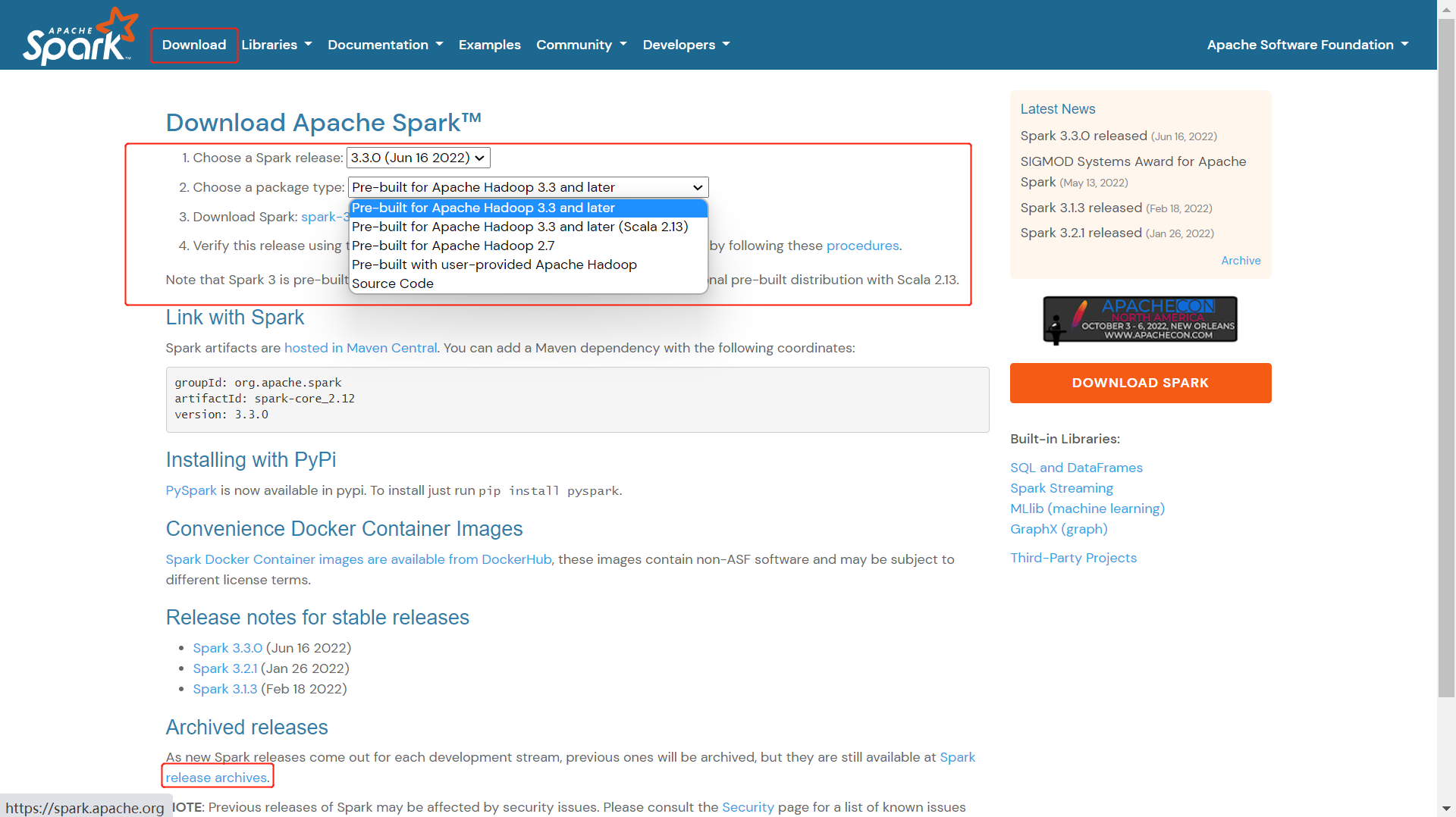

本文整体基于Spark2.4.1代码讲解，首先需要准备编译环境。

1）编译环境

1）scala2.11+ jdk1.8+ maven3.5+ Git2.0 + Spark2.4.1
2）windows环境（idea）

2）编译

准备好上述环境（自行百度安装教程），开始执行编译。

切换到下载解压后的spark目录，执行maven命令:

mvn -Pyarn -Phadoop-2.6 -Dscala-2.11 -DskipTests clean package

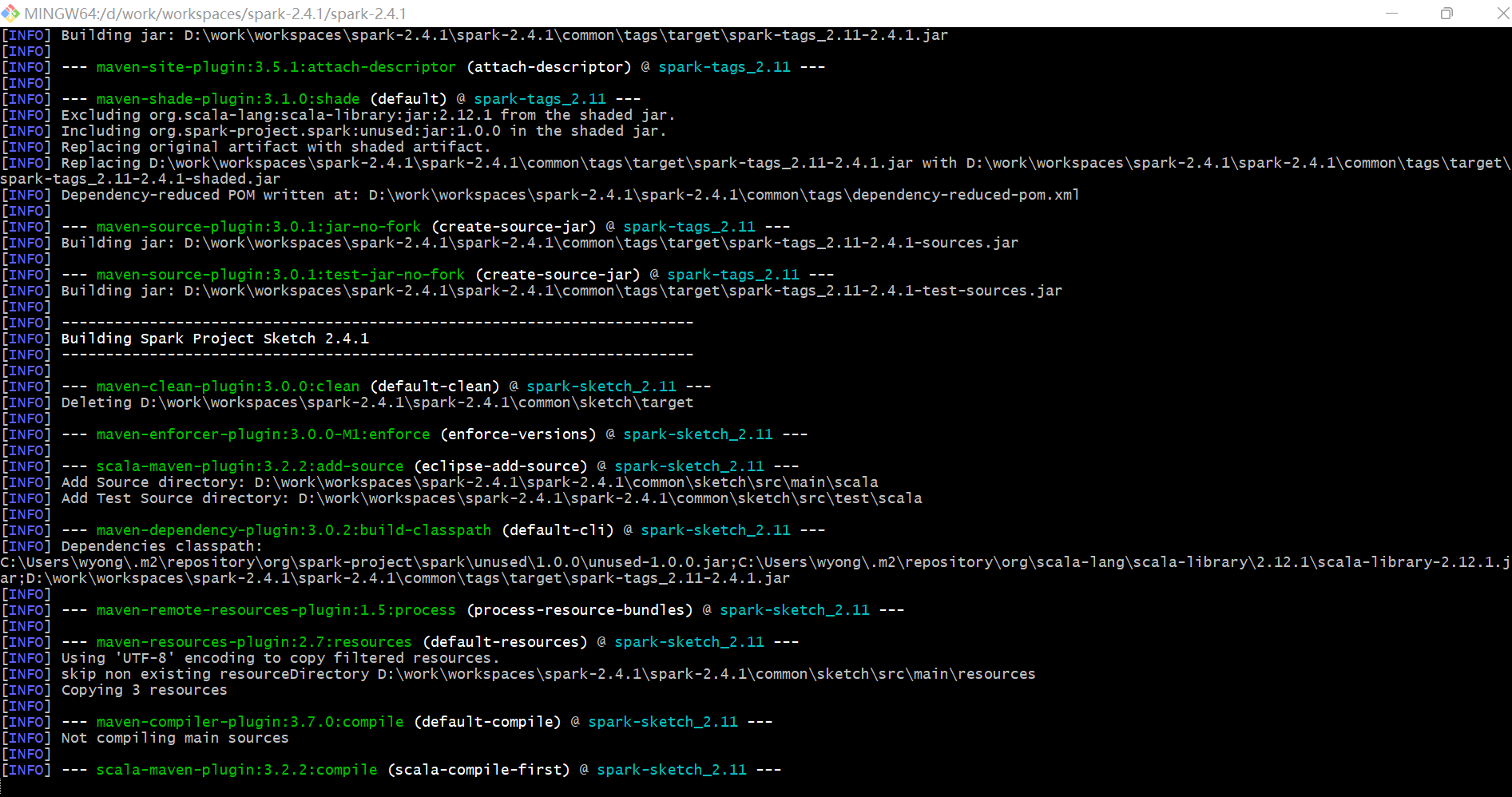

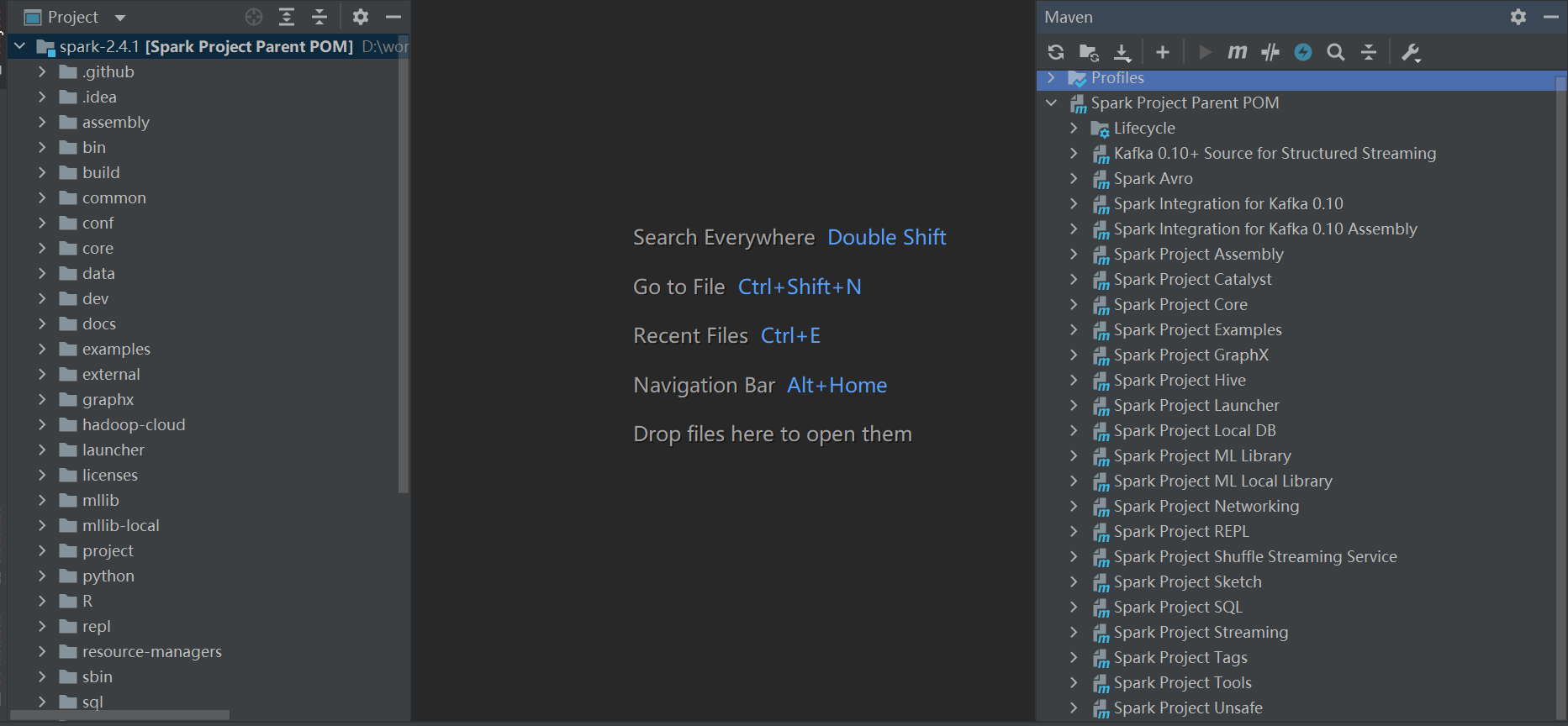

最终编译成功后的结果如下：

注：因篇幅问题，源码编译问题可自行百度网上教程

3）注意事项

整体讲解内容分为：任务提交->Driver注册启动->SparkContext初始化->Executor启动->Task启动

主要围绕下面三个流程图展开，所以大家在忘记时请回到这里！！

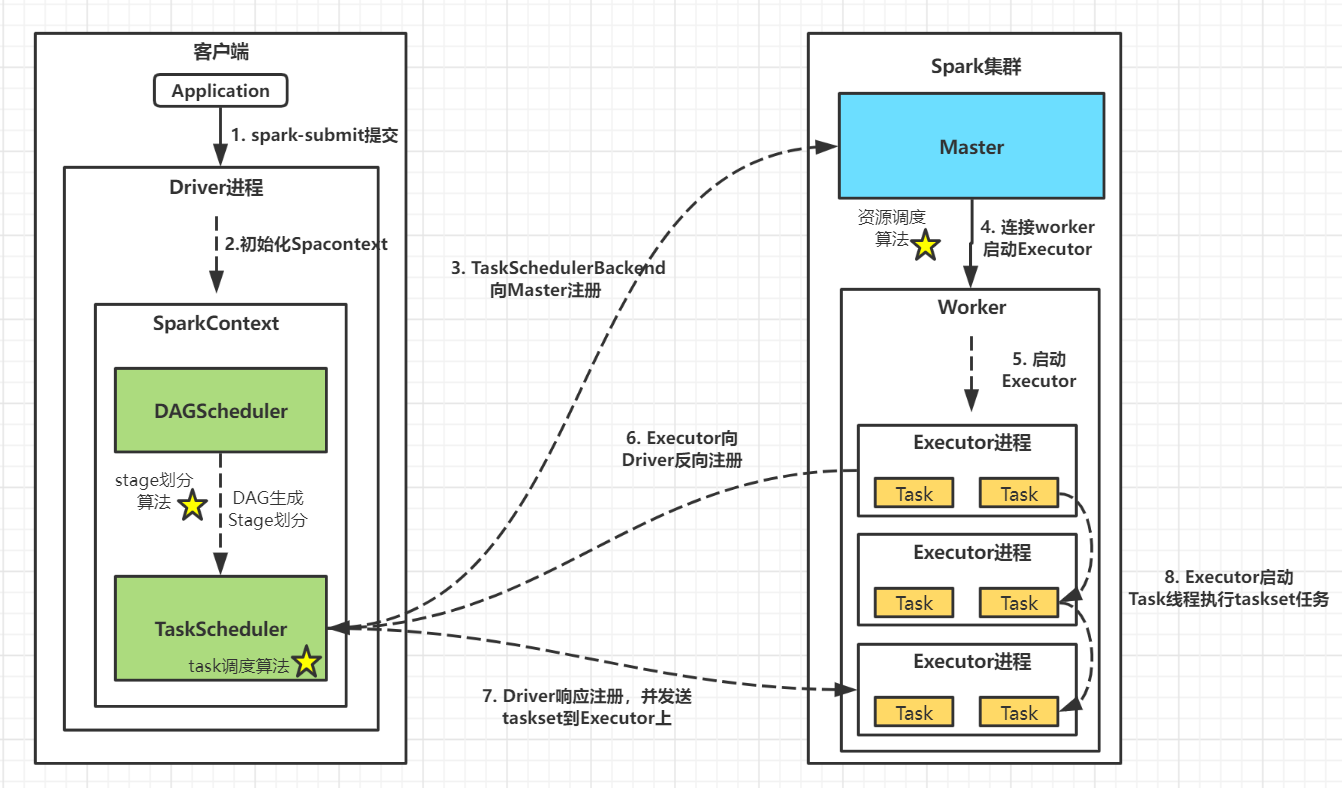

standalone模式

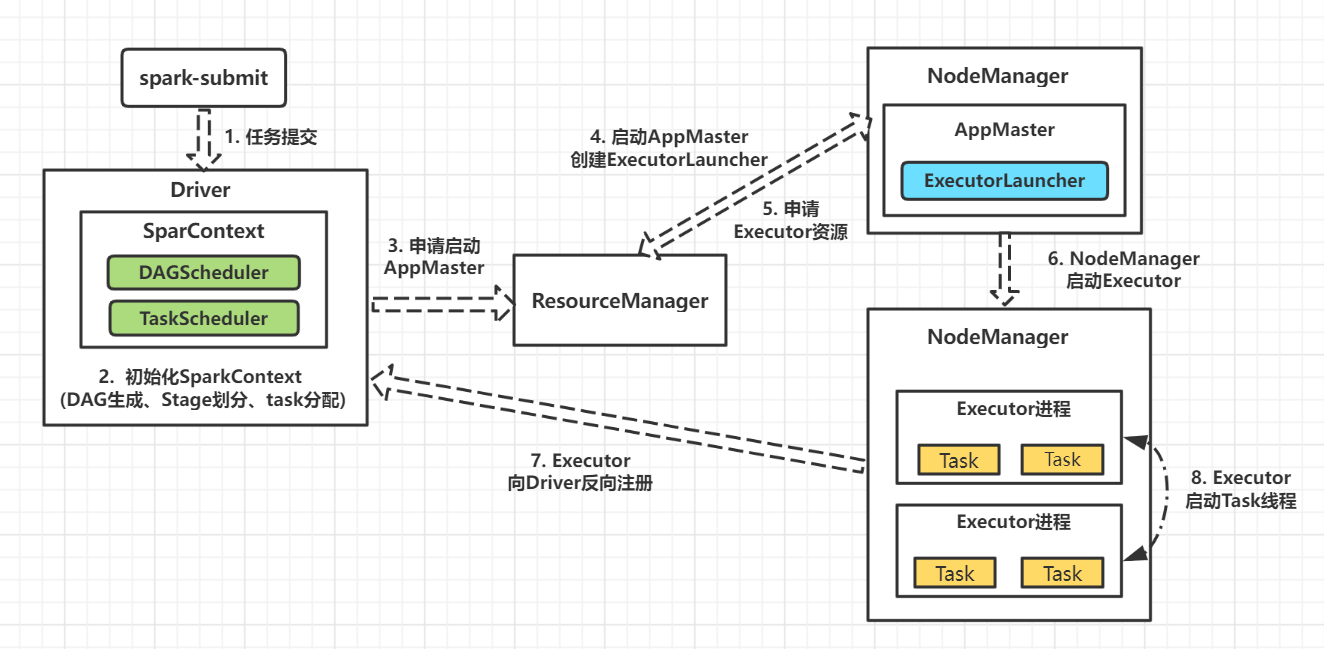

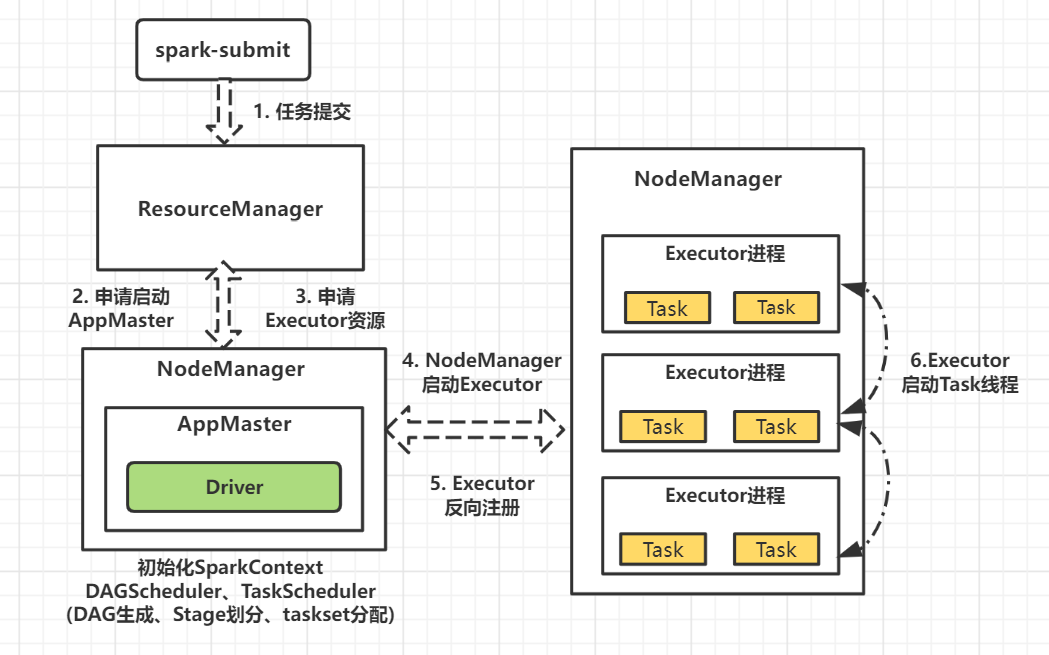

YarnClient模式

YarnCluster模式

2 源码剖析—Spark任务提交

假如现在我们已经有了一个简单的spark demo，例如word-count计算，并且设置好cores、executors以及部署模式，正待提交集群。

def main(args: Array[String]): Unit = {
    val conf = new SparkConf().setAppName("MyWordCount").setMaster("yarn");
    val sc = new SparkContext(conf)
    val result = sc.textFile("hdfs://hadoop002:9000/wordcount.txt")
                .flatMap(_.split(" ")).map((_,1)).reduceByKey(_+_)
    result.foreach(println)
    sc.stop()
}

2.1 脚本提交

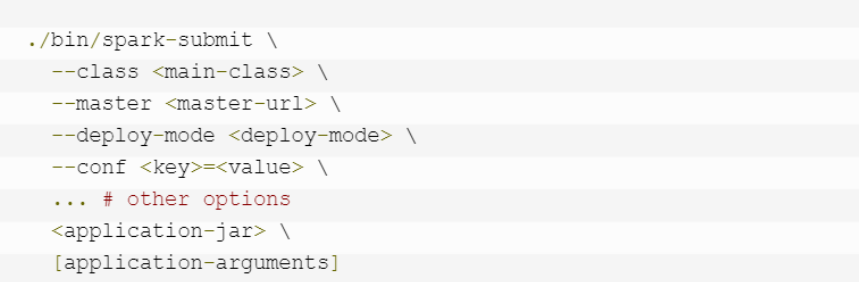

1）先来看看大致的spark-submit任务提交脚本

2）跟踪$SPARK_HOME/bin下的Spark-Submit脚本，实际执行的是bin/spark-class脚本，发现在其内部调用org.apache.spark.deploy.SparkSubmit类。

整体看下这个脚本主要做了这些事情：

首先校验SPARK_HOME/conf、spark相关依赖目录SPARK_HOME/jars、hadoop相关依赖目录$HADOOP_HOEM/lib
将校验所得所有目录地址拼接为LAUNCH_CLASSPATH变量
将$JAVA_HOME/bin/java 定义为RUNNER变量
调用build_command()方法，创建执行命令
把build_command()方法创建的命令，循环加到数组CMD中，最后执行exec执行CMD命令

这里只要知道，CMD命令最终调用org.apache.spark.deploy.SparkSubmit类，即Spark程序的入口。

2.2 提交主函数执行

接下来我们把目光移入SparkSubmit类。

SparkSubmit职责：准备Driver注册启动和SparkContext启动

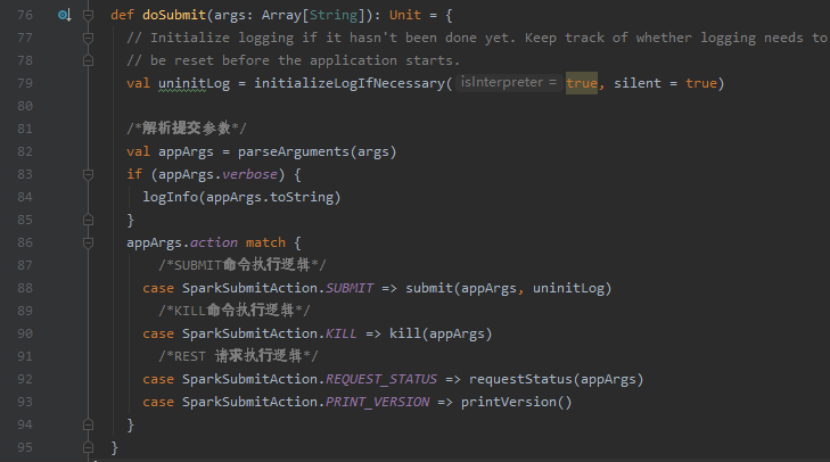

定位到脚本中的执行主类org.apache.spark.deploy.SparkSubmit。解析脚本提交参数并根据参数action进行模式匹配，此时为SUBMIT操作，执行submit方法

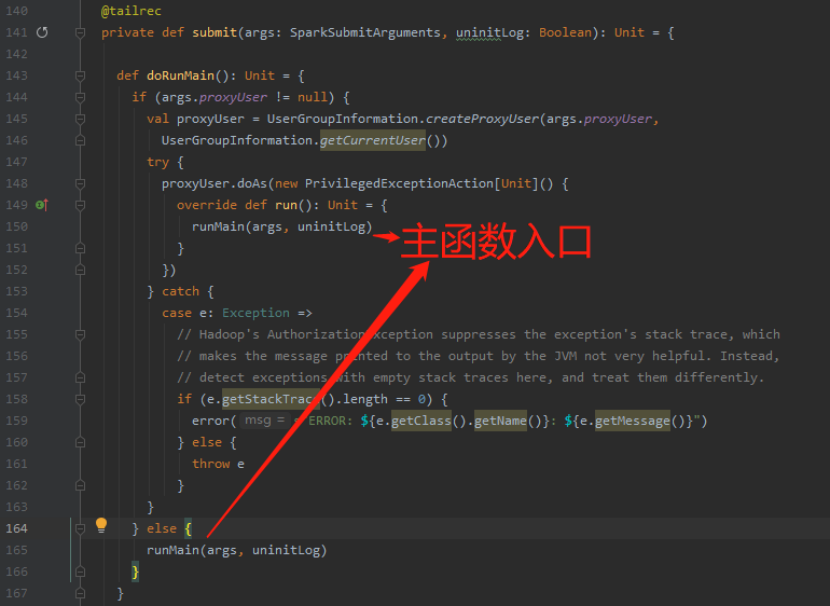

1） Submit()方法。执行doRunMain()，判断是否使用proxyUser模式，并执行runMain()

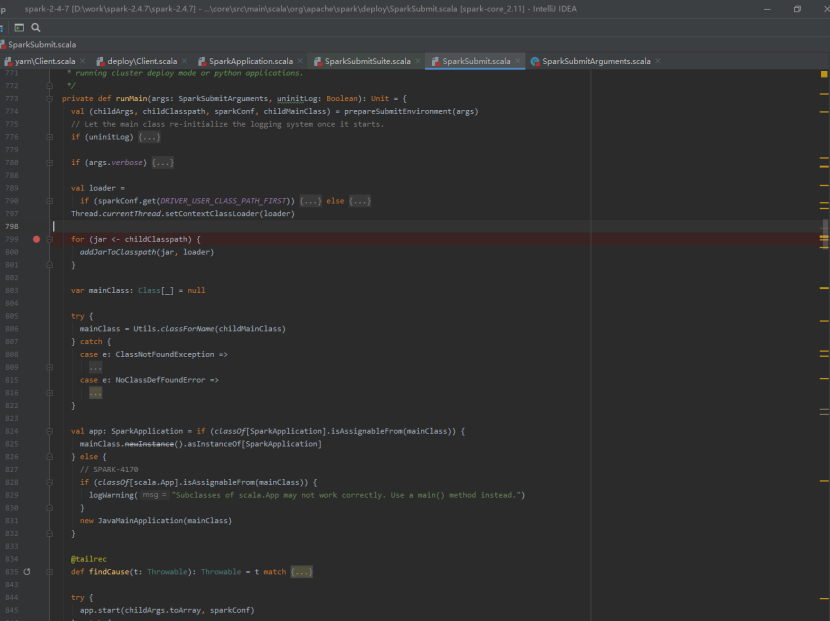

2）执行RunMain()方法，这个是核心方法。

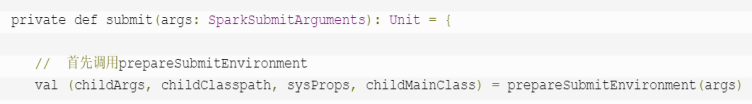

2.2.1 调用prepareSubmitEnvironment()准备Submit环境

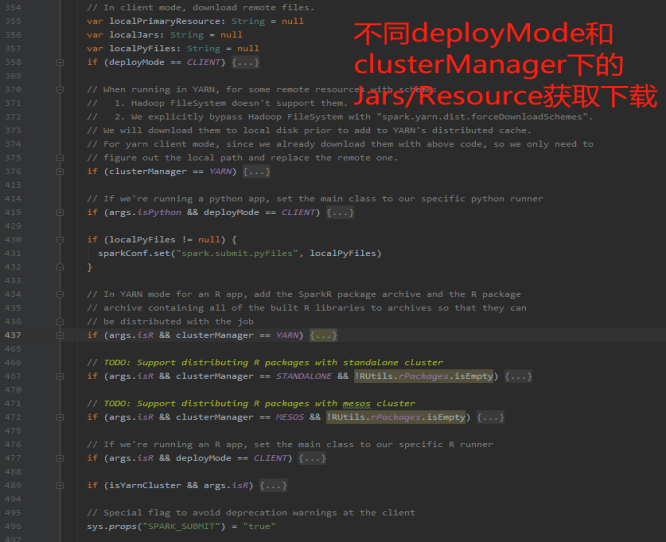

跟踪RunMain方法，首先调用的是prepareSubmitEnvironment()函数。进行后续解析参数，获取Args、Classpath、SparkConf和MainClass工作

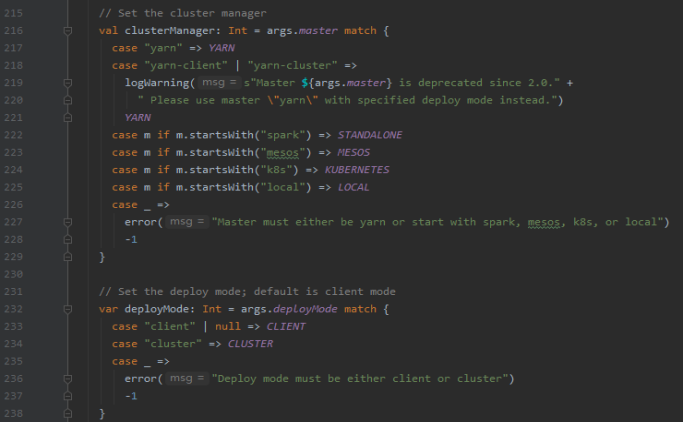

1）根据参数中master/deploy-mode配置，设置对应的clusterManager和部署模式(YARN/STANDALONE/MESOS/K8S/LOCAL CLIENT/CLUSTER)

2）根据args中的参数，设置相关的childArgs/classPath/ChildMainClass等返回结果

- MAIN_CLASS：CLIENT模式<Yarn client/Standalone client>
使用程序自定义主类

- MAIN_CLASS：STANDALONE-CLUSTER模式
使用REST: org.apache.spark.deploy. RestSubmissionClientApp|| org.apache.spark.deploy. ClientApp

- MAIN_CLASS：YARN-CLUSTER模式
org.apache.spark.deploy.yarn.YarnClusterApplication

- MAIN_CLASS: MESOS-CLUSTER模式
org.apache.spark.deploy. RestSubmissionClientApp

- MAIN_CLASS: KUBERNETES-CLUSTER模式
org.apache.spark.deploy.k8s.submit.KubernetesClientApplication

至此，spark内部已经完成了不同deployMode下的MainClass的定义，并且已经获取到classpath、conf等信息。

2.2.2 调用MainClass类执行方法, 准备注册Driver和启动SparkContext

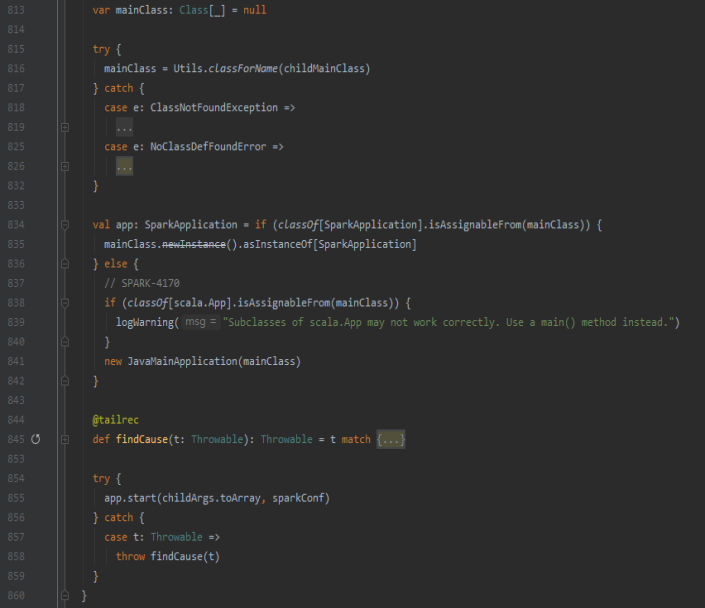

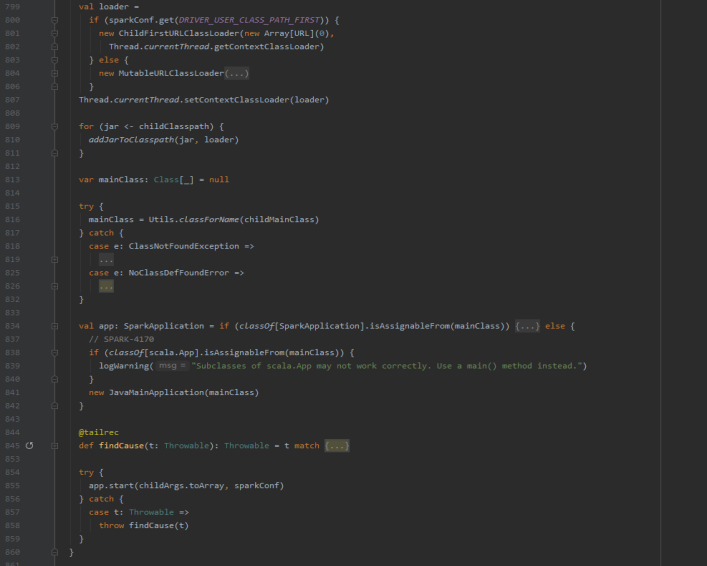

现在准备加载MainClass主类（注意：此时这个MainClass不一定是我们开发程序里的Main函数），大概有如下步骤：

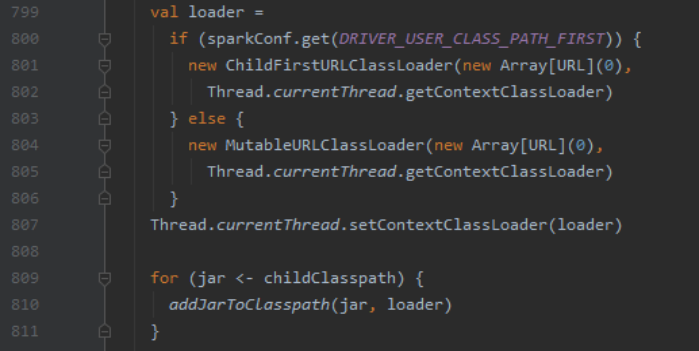

1）获取当前执行线程类加载器ClassLoader并加载Jar包注意: 需要判断spark加载用户提交的jar和spark自身Jar的优先级(DRIVER_USER_CLASS_PATH_FIRST)

2） mainClass实例化并执行对应的start()方法

注意: 除了Client模式下的用户自定义类之外，其余的MainClass全部继承SparkApplication类，即client模式走else条件：JavaMainApplication（这个类会调用我们自己写的Main函数）。

下面我们分模式讨论不同MainClass的start（）方法，执行流程不熟悉的同学请移步到那三张图。

2.2.2.1 Standalone cluster模式下start()入口

org.apache.spark.deploy.ClientApp.start()

这里是spark的内置默认模式：standalone模式的MainClass执行逻辑，主要交互角色为Driver->Master->Worker，SparkContext在某worker上初始化。

1）注册RpcEnv，调用onStart()方法向Master提交Driver注册
2）Master接受请求后选择合适的worker启动Driver
3）后续Driver启动并初始化SparkContext
4）执行task任务分发和Executor启动。

2.2.2.2 Yarn Client/Standalone Client模式下start()入口

org.apache.spark.deploy.JavaApplication.start()

这里是YarnClient模式的MainClass执行逻辑，底层会直接调用我们程序的Main方法，在client端初始化sparkcontext。

1）根据反射执行用户自定义程序Main(),并继续后续的SparkContext初始化操作
2）启动Executor并反向注册到Driver
3）程序执行到action算子时候调用DAGSchduler的start()方法执行DAG划分
4）TaskScheduler的taskset调度
5）Executor任务执行

注: 两者后续的SparkContext初始化过程区别
1）Yarn-Client模式的SparkContext初始化过程中会调用YarnClientSchedulerBackend的start(), 再调用submitApplication()提交启动AppMaster请求到Yarn RM；并在后续的ApplicationMaster中的run()中启动ExecutorRunner
2）Standalone-client模式下的SparkContext初始化过程会调用StandaloneSchedulerBackend的start(), 向Master申请运行Application的资源, 随后在worker上启动对应的Executor运行任务。

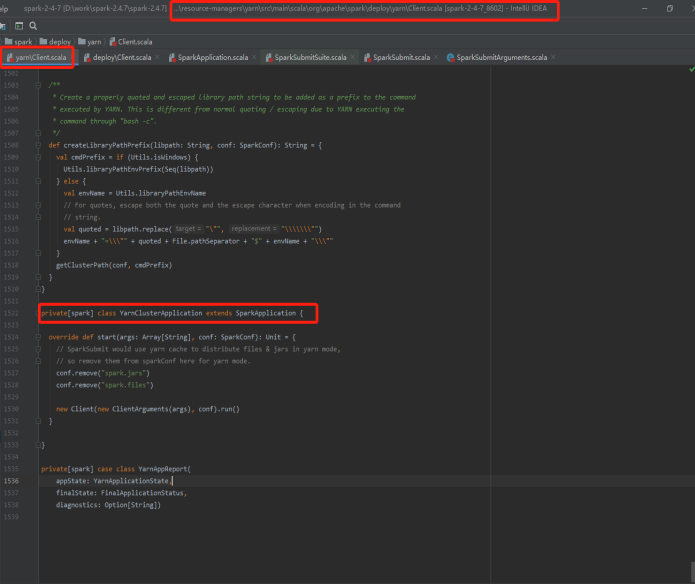

2.2.2.3 YarnCluster模式下的start()入口

org.apache.spark.deploy.yarn.YarnClusterApplication.start():

这里是YarnCluster模式下的MainClass执行逻辑，Driver在Yarn的ApplicationMaster上启动，进行SparkContext初始化。

1）获取Application的环境和信息
2）调用SubmitApplication()提交启动AppMaster请求到YarnRM
3）后续等待RM启动AppMaster
4）启动Driver和Executor

2.3 Yarn模式后续: AppMaster接收submitApplication请求

这里可以接着上面所述，在Yarn部署环境下，MainClass的start（）方法执行成功，同时完成向Yarn提交Application请求。

注意：
1）这里Yarn Client已经完成了SparkContext的初始化操作（并且在YarnClientSchedulerBackend中提交了Application）；
2）而Yarn Cluster在main方法中刚提交Application，未开始初始化SparkContext。

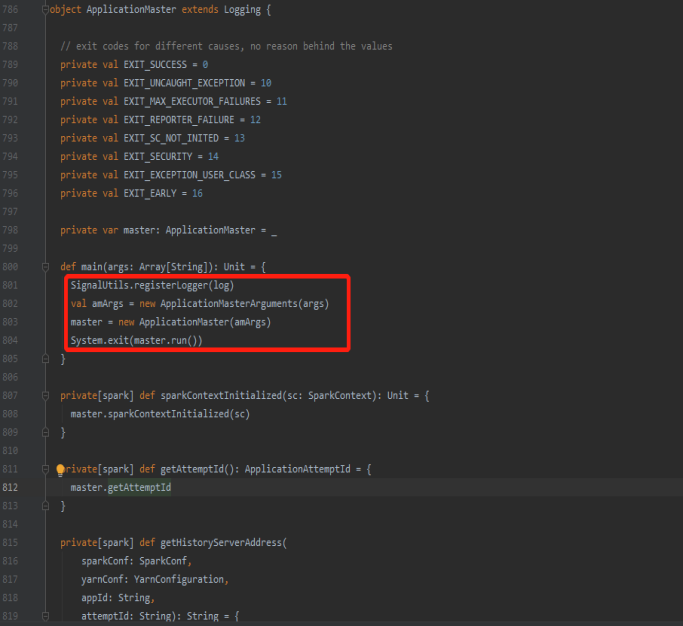

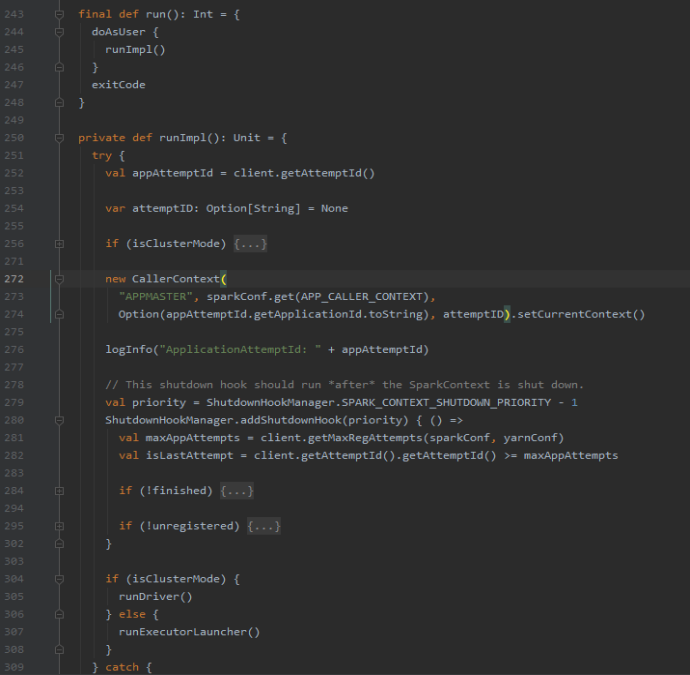

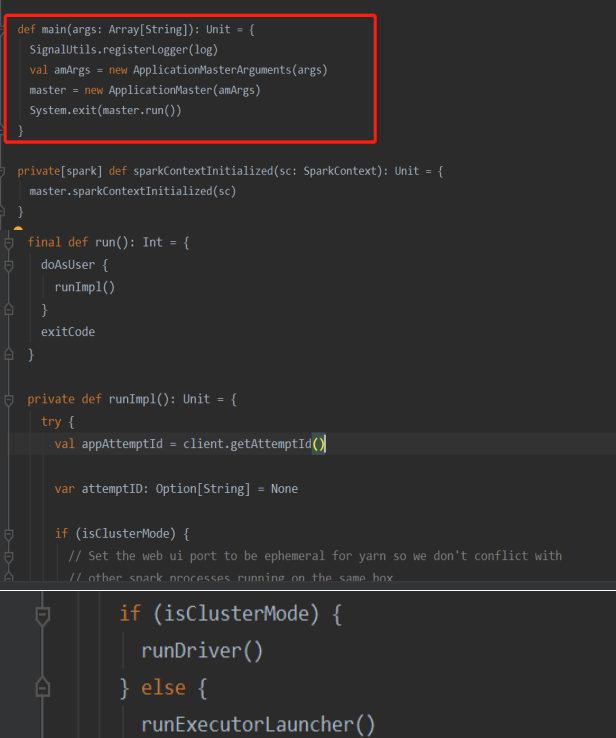

Yarn提交任务后，ApplicationMaster启动后执行main函数，并调用自身的run（）函数，根据条件判断启动Driver或者ExecutorLauncher接受资源调度。

下面我们分别剖析YarnClient和YarnCluster模式的AppMaster启动。

2.3.1 Yarn-Cluster模式的AppMaster启动

原理：Spark内部把Driver作为一个ApplicationMaster在Yarn中启动。

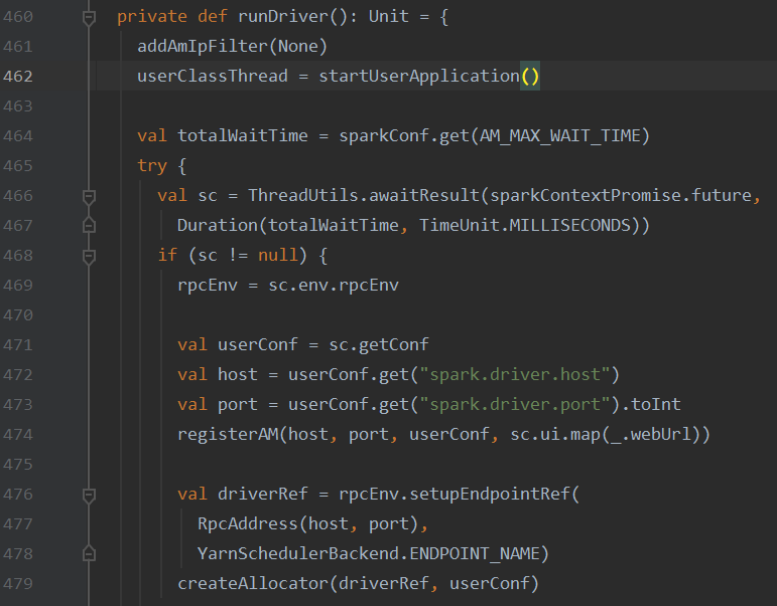

1）执行User自定义Main方法并初始化SparkContext(启动Driver)
2）创建DriverRpcEndpoint连接YarnScheduler
3）后续CreateAllocator()申请container容器并启动Driver

启动Driver

调用Main方法

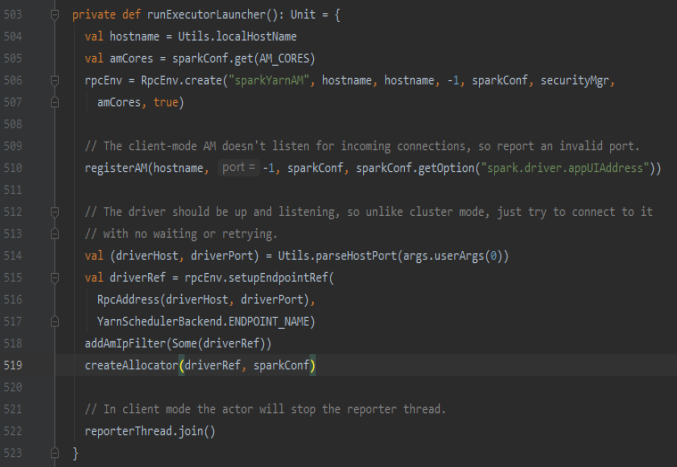

2.3.2 Yarn-Client模式的AppMaster启动

Client模式已经有Driver和SparkContext，此时只需要创建ExecutorLauncher线程（仅负责和SparkContext通信）。

1）不运行SparkContext，只与SparkContext进行联系进行资源的分派)
2）DriverRpcEndpoint连接YarnScheduler
3）后续CreateAllocator()申请container容器并启动

到目前为止，不同模式下的MainClass的start()方法已经开始执行，但是Driver启动过程我们暂时还不清楚。

3 源码剖析—Driver注册启动

现在我们来看看不同模式下的Driver启动过程。

3.1 Standalone模式

org.apache.spark.deploy.ClientApp.start()开始执行...

3.1.1 ClientApp提交请求

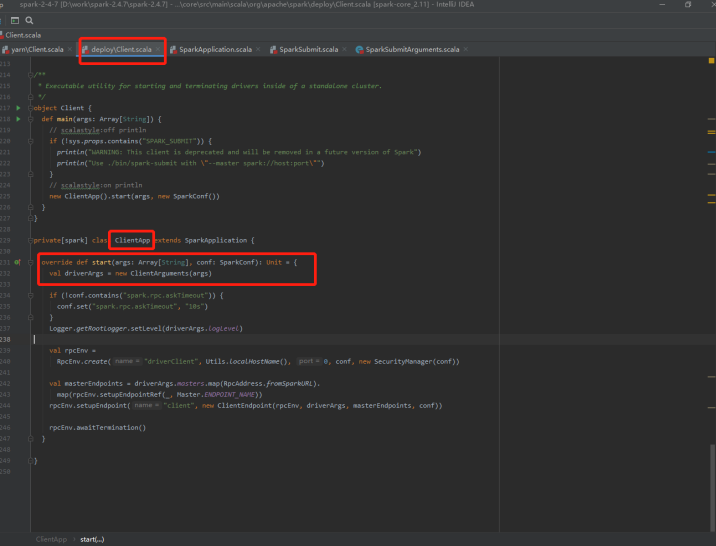

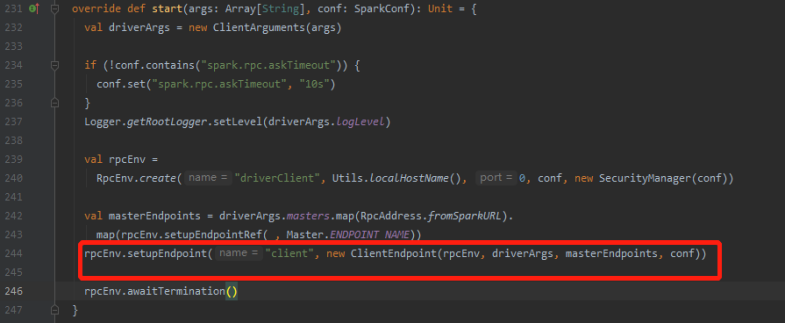

1）ClientApp的start（）注册ClientEndpoint
2）封装DriverDescript ：MainClass/Jars/memory/cores。
3）向Master发送注册请求

3.1.2 Master接受Driver注册请求

Master在ACTIVE状况下的大致功能为：
1）启动或释放可用的worker、drivers和apps缓存(HashMap)
2）存储或释放apps和drivers至等待watings队列(ArrayBuffer)中并持久化
3）等待apps或者drivers变化时调用schedule()调度

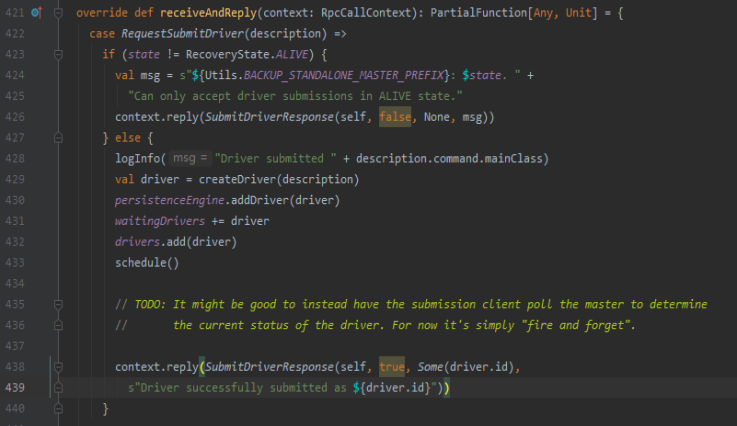

Master接受Driver注册流程：

1）根据DriverDescript信息创建Driver对象
2）Driver对象持久化、加入Driver等待队列<待调度>和内存set中
3）Schedule()调度
4）返回注册结果

schedule()中driver注册逻辑：

1）shuffle打散可用的AliveWorkers（根据剩余cores排序）
2）遍历waitingDrivers数组，每个Driver内部循环遍历AliveWorkers。判断AliveWorkers中是否存在当前的可用memory和cores满足当前Driver运行的所需memory和cores，如果满足则waitingDrivers-1并调用launchDriver()

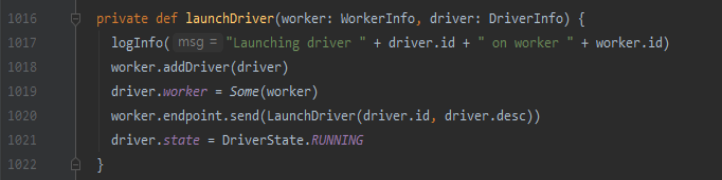

3）调用launchDriver在worker上启动Driver并将状态通知Master
4）调用startExecutorsOnWorkers启动Executor(后续)

3.1.3 Worker上启动Driver

1）WorkerInfo添加Driver信息、DriverInfo添加worker信息
2）向worker发送启动Driver的命令；等待worker启动DriverRunner线程启动Driver(调用launchDriver方法)
3）Worker上的Driver状态置为RUNNING
4）Driver启动完成后，DriverRunner线程通知worker清除内存中的当前driver信息并移动到已完成队列中
5）同时更新当前worker的内存和cpu数量，并通知Master相关Driver状态变更

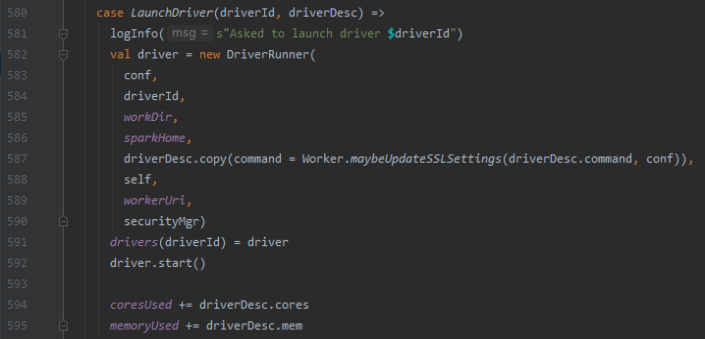

launchDriver()方法：org.apache.spark.deploy.Worker

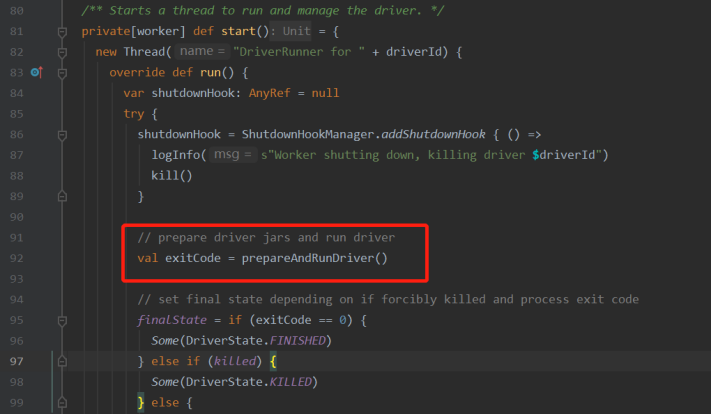

1）创建DriverRunner线程并启动(调用driver方法)
2）创建Driver目录、下载用户Jar包；封装启动命令；启动Driver初始化SparkContext
3）线程阻塞并向Master通知Driver的状态

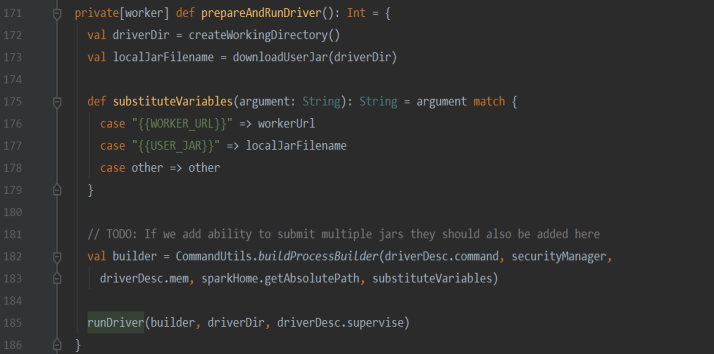

prepareAndRunDriver()方法：下载用户 jar包到工作目录、准备启动命令、启动Driver

runDriver()方法：封装Driver启动命令，Build命令格式化处理并执行获取返回码状态

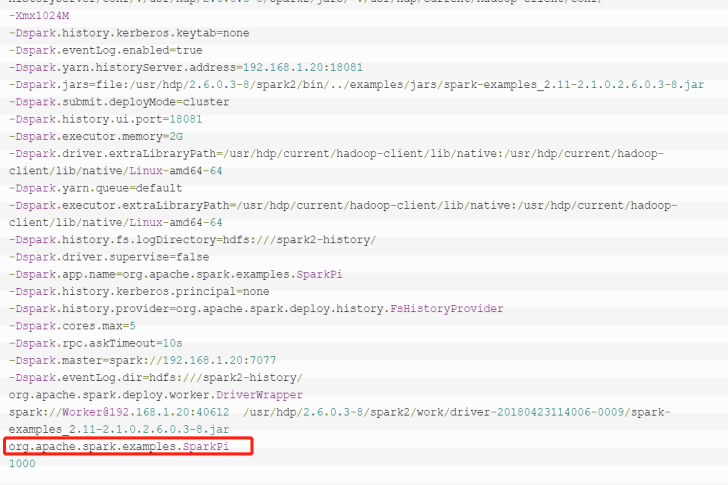

最终执行的Driver命令cmd：执行用户提交的真实ManiClass，并执行后续的SparkContext过程

3.1.4 Driver启动后反向注册Master

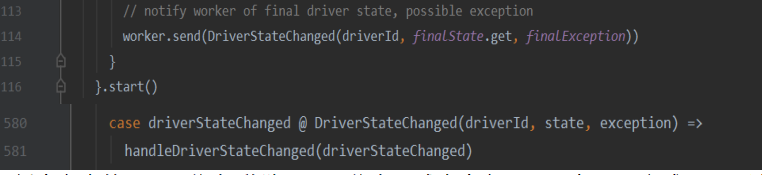

1）Driver启动返回码exitCode适配, DriverRunner线程通知worker
2）清理worker内存中的当前driver信息、添加当前driver至finishedDrivers；Worker中内存和cores更新(减去当前driver的core/memory)
3）发送Driver更新消息至Master
4）Master接受消息并开始调用schedule()调度

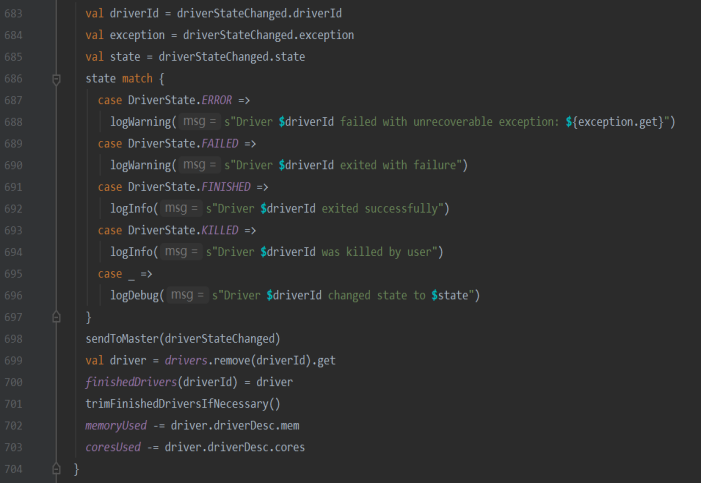

Worker更新内存中driver信息：移除driver信息、减去内存/core、加入已完成driver队列中

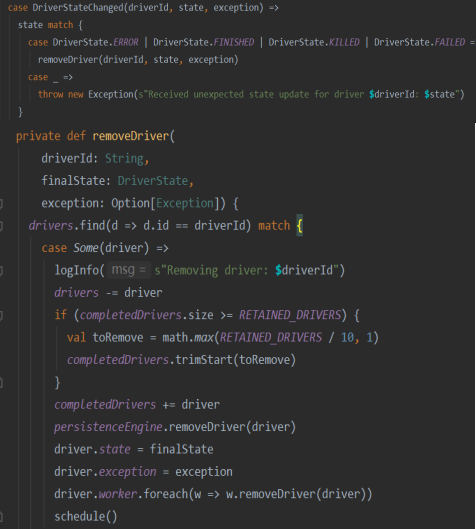

Master接收Driver状态信息：移除driver信息、减去内存/core、加入已完成driver队列中

1）移除Master内存、持久化引擎中的drivers信息
2）当前driver加入到Master的已完成drivers队列; 并设置当前driver的状态
3）减去该driver关联的 worker信息中的Driver内存和cores资源
4）重新调度schedule()方法

3.1.5 后续调用startExecutorsOnWorkers()启动Executor

基于Master的schedule()调度方法调度当前可用资源，每次新的app加入或者资源变化时都会被调用：

1）遍历wattingApps需要分配的apps
2）查找可用的worker列表内存和core是否满足并根据剩余cores排序
3）根据分配机制(spreadOut/non spreadOut方法)分配资源

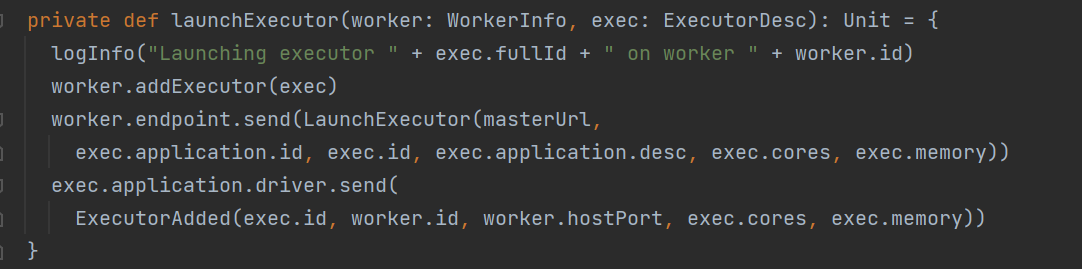

4）根据分配结果，在worker中启动executor

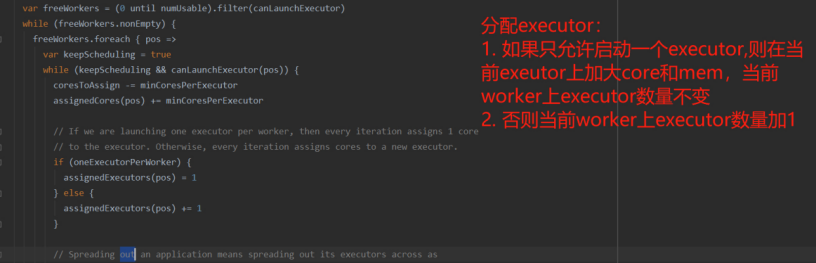

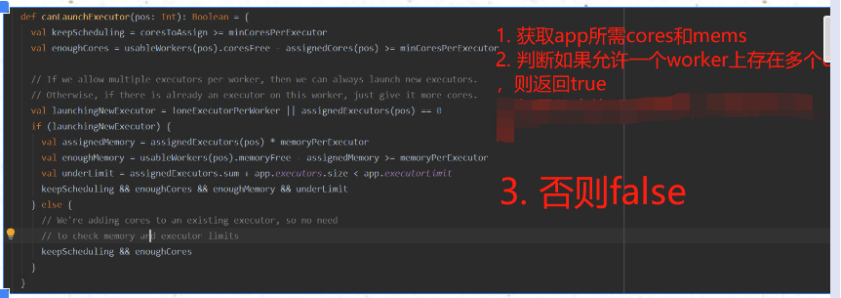

[补充：schedule()的分配机制]：

spreadOut算法(默认): 20core 10executor

根据配置平均将core分配到worker上。遍历所有worker，按照配置将core平均分布到每个 worker上，每个worker只分配一个executor，跳出循环，进入下个worker。直到所有的 executor分配完成。结果: 10个worker，每个启动一个2core/executor

非spreadOut算法:

尽可能少的启动worker, 优先在一个worker上分配，完全利用worker上的core。遍历所有worker, 在每个worker上根据worker中剩余的core数量完全分配给executor, 直到当前 worker上的core分配完成，进入下个worker。直到executor分配完成。结果: 2个worker, 每个启动1个executor, 10个core

3.2 YarnCluster模式

org.apache.spark.deploy.yarn.YarnClusterApplication.start()开始执行...

3.2.1 Client提交Application

1）YarnClusterApplication类中创建spark.deploy.yarn.Client对象，并执行run()
2）如果设置spark.yarn.submit.waitAppCompletion，run()方法一直运行直到application推出，否则在application提交后client进程就退出
3）执行submitApplication()提交Application, 由RM指定一个NM来执行封装的命令，启动AM
4）获取submitApplication()执行状态，如果failed/killed则抛出错误

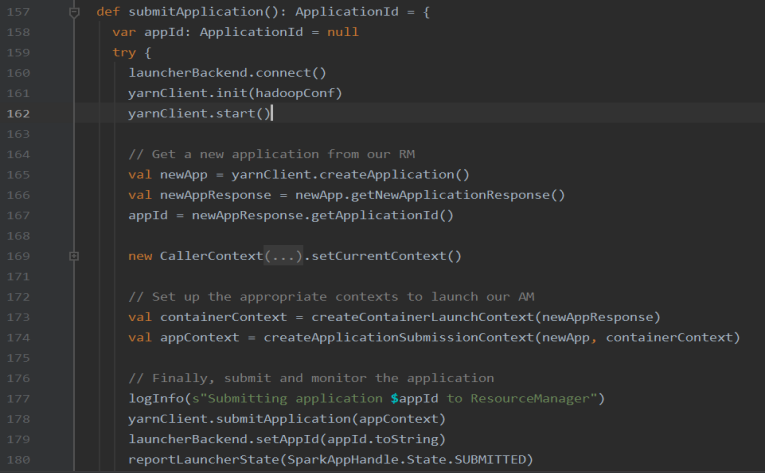

3.2.2 SubmitApplication提交创建AppMaster请求

1）初始化YarnClient对象，执行YarnClient方法，提交Application
2）创建AM容器启动的上下文环境、启动命令、上传程序包到HDFS
3）调用yarnClient自带方法，提交创建AM Contarnier请求

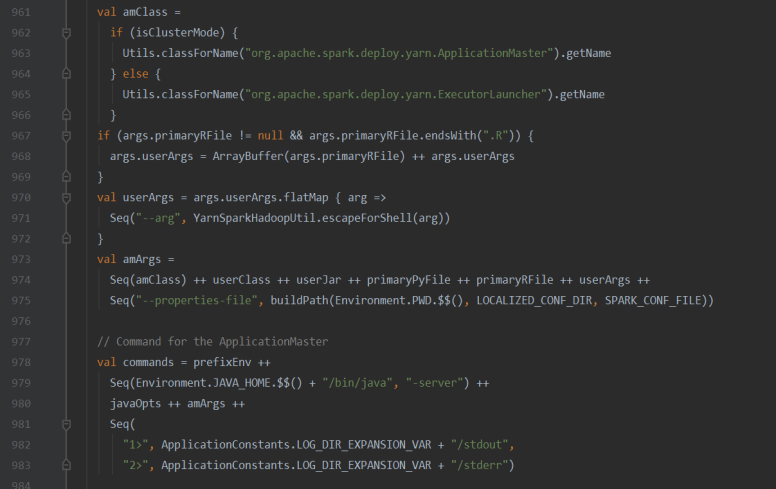

4）执行APP启动Command bin/java ApplicationMaster –class --jar：根据deployMode不同，启动ApplicationMaster（YarnCluster）和ExecutorLauncher（YarnClient）

3.2.3 ApplicationMaster启动准备

1）设置系统配置参数
2）根据match配置在NM上启动Driver或ExecutorLauncher

3.2.4 启动ApplicationMaster并创建Driver容器

1）创建UserThread线程并运行，调用User自定义类Main，启动Driver线程并初始化SparkContext
2）向ResourceManager注册ApplicationMaster(Yarn底层)，成功后申请启动Executor的Container资源
3）启动ExecutorRunner
4）在NodeManager上启动ConreasinedExecutorBackend

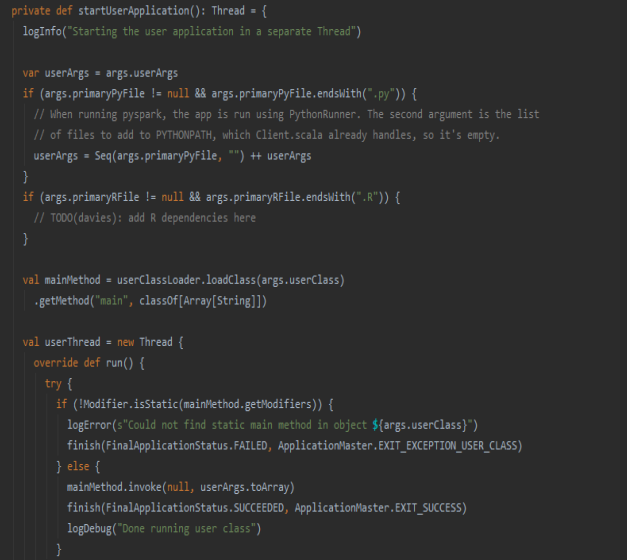

3.2.4.1 创建UserThread线程运行用户Main()

加载用户自定义MainClass, 执行Main方法（后续SparkContext初始化）

3.2.4.2 注册AM并启动ExecutorRunner

1）向RM注册AM (spark.driver.host/port)，向Yarn底层的RMClient提交注册AppMaster的申请并启动AppMaster
2）创建DriverEndpoint通信对象，保持和YarnSchedulerBackend通信

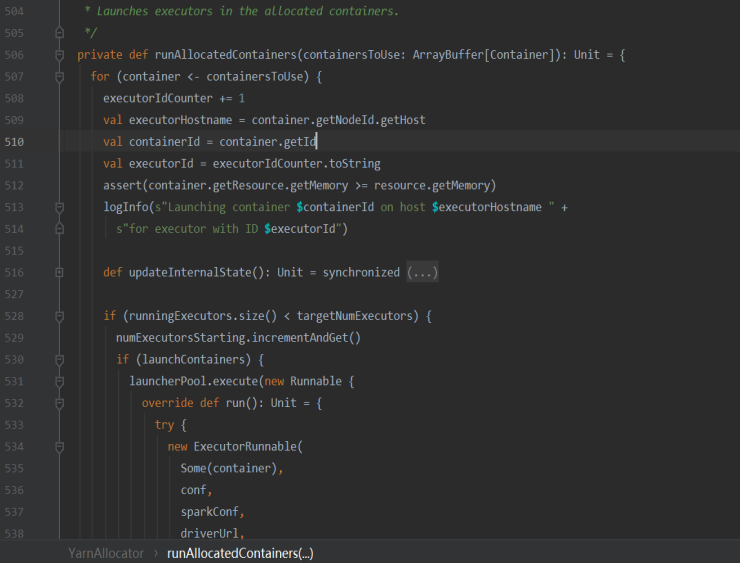

3）AM向 RM申请Container容器资源，分配资源并启动ExecutorRunner对象（后续NM启动Executor）

3.1）获取所有的container资源状态并挑选存在剩余资源的容器，并启动Executor

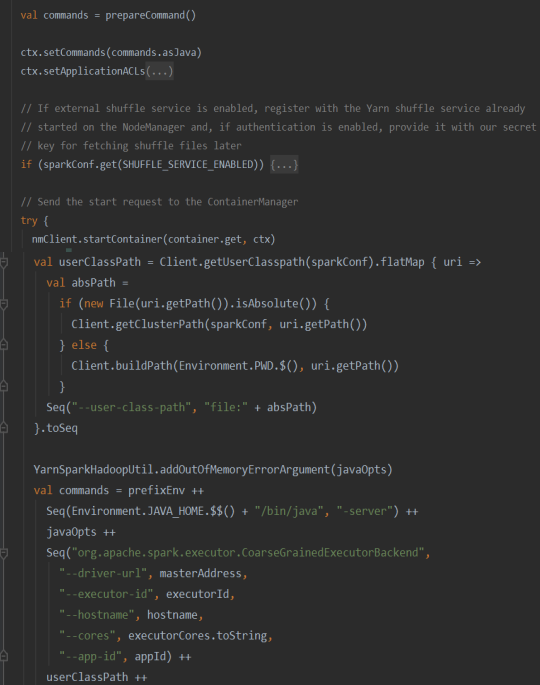

3.2）向NM申请启动Container启动Executor

准备启动CorseGrainedExecutorBackend类命令，在NM上启动Container

YarnClient模式可自行查阅源码，执行流程和YarnCluster类似，仅最终启动的组件不同（ExecutorLauncher）

4 源码剖析—SparkContext初始化

Driver启动成功后开始调用我们自定义的MainClass方法，即WordCount中的Main（），即来到了第一步：SparkContext初始化。

SparkContext初始化过程透明化，Spark底层做了很多事情，包括Spark环境初始化、创建TaskSchduler和DAGScheduler、SparkContext激活等。

4.1 初始化Spark环境及相关配置

1）定义私有变量

2）初始化相关配置

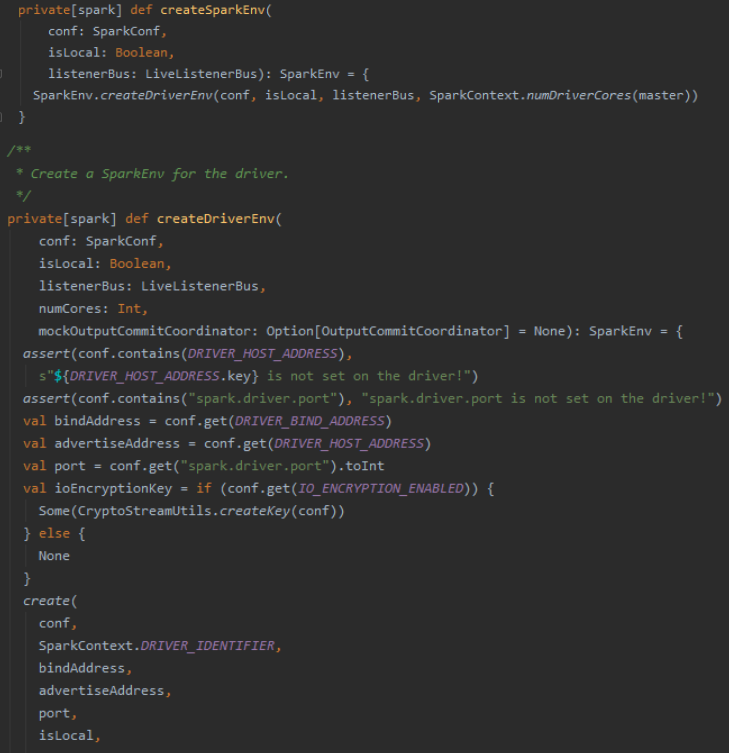

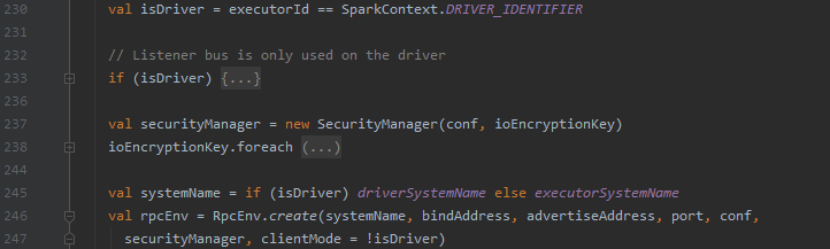

4.2 SparkEnv环境创建

1）从SparkConf中获取Driver信息，调用Create()方法

2）创建Driver RPC Endpoint对象

这个是Driver的RPC通信对象，可以和外部组件通信。

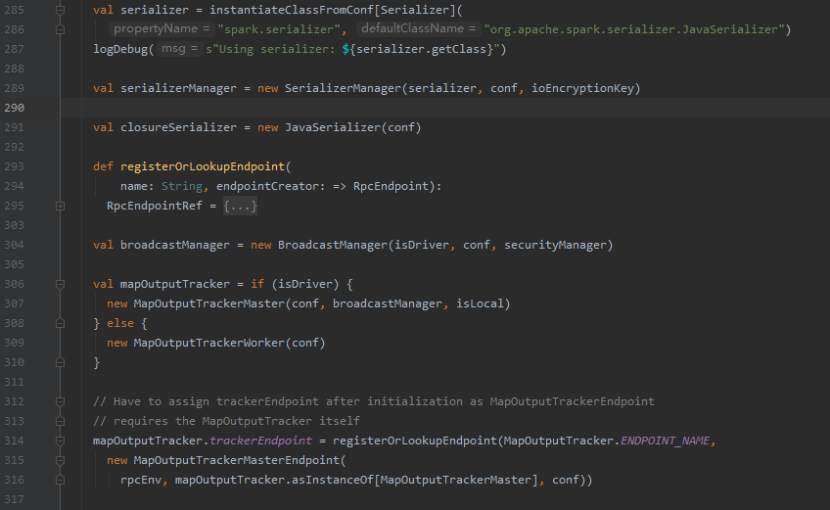

3）创建SerializerManager(默认为JavaSerializer)、brocastManager、创建MapOutpuTrackerMaster及其RPC Endpoint对象（这几个都是序列化、内部存储、Shuffle相关的组件）

4）创建ShuffleManager（默认为sort shuffle）、MemoryManager（默认为UnifiedMemoryManager：1.6之后）

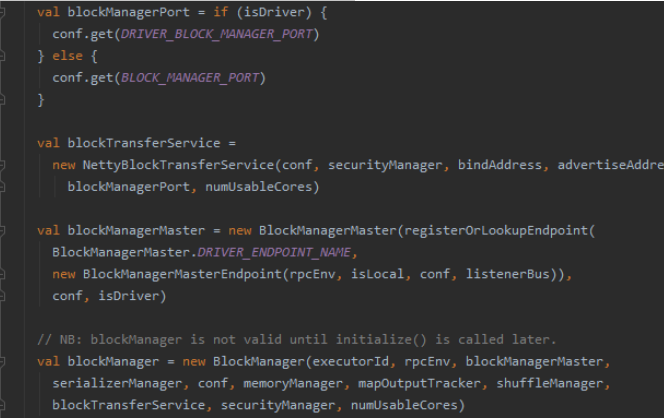

5）创建创建BlockManagerMaster、BlockManager等

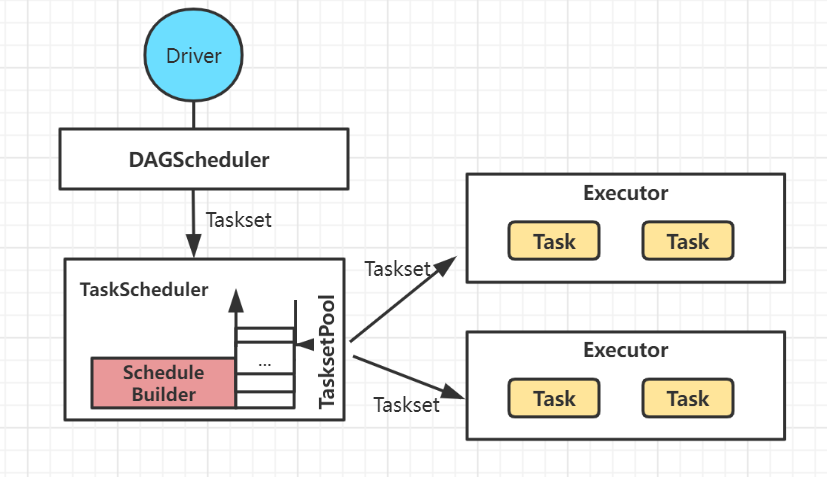

4.3 创建TaskSchduler和DAGScheduler

Spark核心的两大组件，贯穿整个Spark任务的DAG划分、task任务分配和提交。

4.3.4.1 创建TaskScheduler

1）初始化TaskScheduler/SchedulerBackend

根据不同的master url，创建对应的TaskScheduler和SchedulerBackend（TaskScheduler的RPC对象）

1）Local(本地单CPU模式): TaskSchedulerImpl:max_local_task_failures:1（本地最大任务重试） LocalSchedulerBackend：totalCores:1（本地启动cpu核数数量1）
2）Local_N_REGEX(Local[*]模式): TaskSchedulerImpl ：max_local_task_failures:1（(本地最大任务重试) LocalSchedulerBackend：threadCount:1（本地启动指定数目CPU/所以可执行cpu）
3）LOCAL_N_FAILURES_REGEX (Local[n,m]本地失败重试模式): TaskSchedulerImpl ：maxFailures:m(本地最大任务失败重试) LocalSchedulerBackend：threadCount:1（本地启动指定数目CPU/所以可执行cpu）
4）SPARK_REGEX(StandAlone模式): TaskSchedulerImpl/StandaloneSchedulerBackend

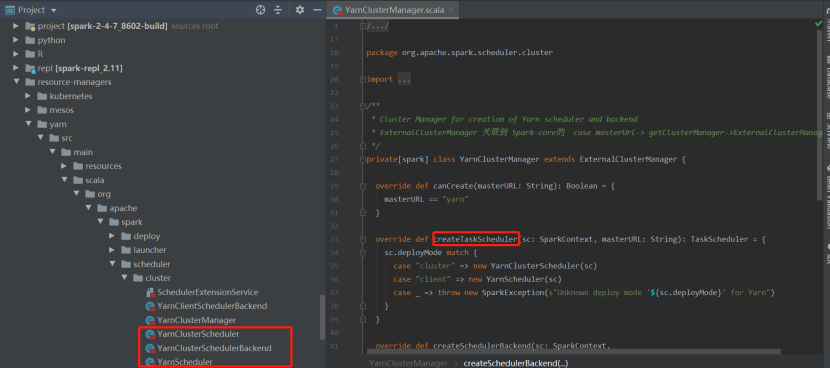

5）Yarn模式下的TaskScheduler和SchedulerBackend创建 TaskSchedulerImpl：根据master-url（cluster/client）初始化 YarnClient/YarnClusterSchedulerBackend: 根据master url（cluster/client）初始化相应的Backend

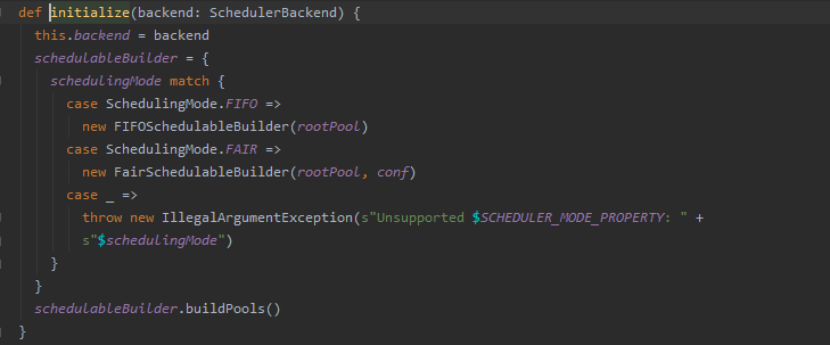

2）初始化taskScheduler资源调度池pool

创建FIFO/FAIR的taskset资源调度池，后续调度taskset任务。

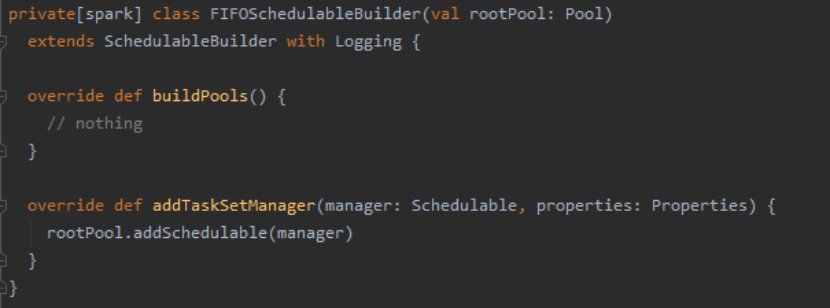

1）FIFO(队列机制，先进先出)
2）FAIR(读取资源调度文件配置)

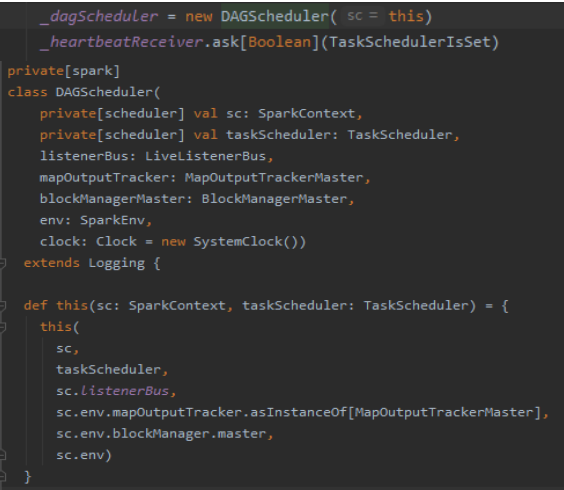

4.3.4.2 创建/启动DAGScheduler并注册心跳

DAGScheduler创建（TaskScheduler引用），等待后续Job的任务DAG调度:

1）初始化事件处理线程，主要作用于后续处理DAG切分的核心逻辑
2）发送TaskScheduler成功创建心跳到HeartbeatReceiver

4.3.4.3 TaskScheduler启动

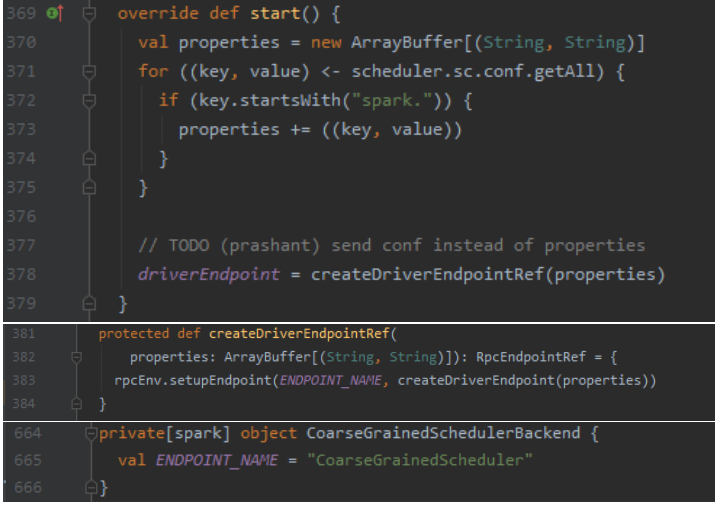

1）Schedulebackend启动

创建TaskScheduler RPCEndpoint对象(和Driver进行通信的实例)

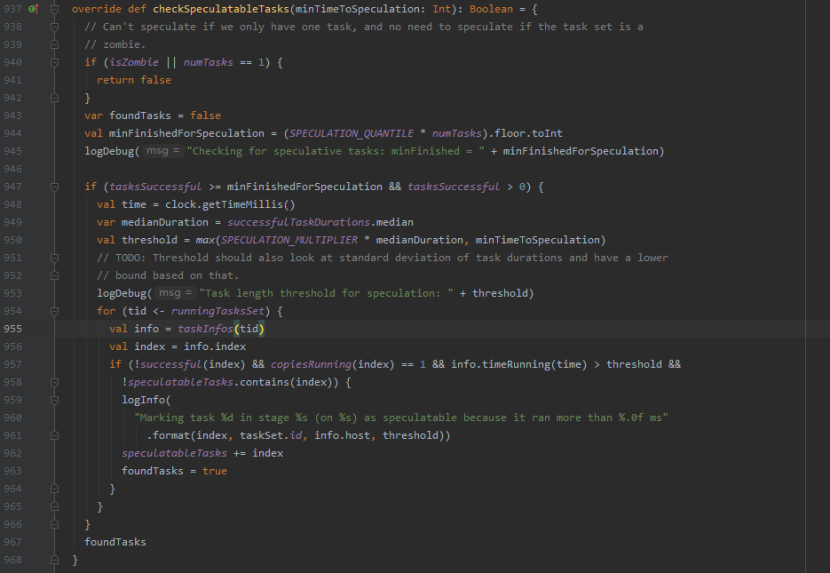

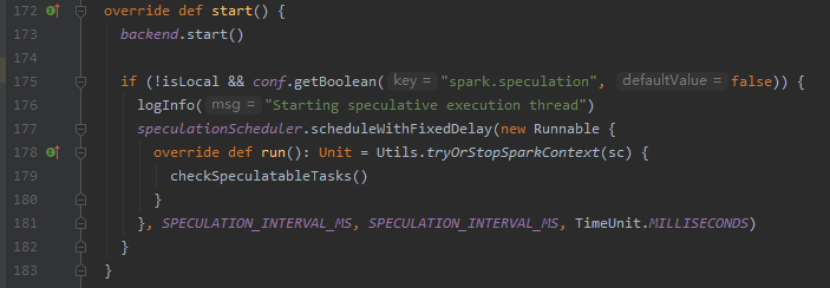

2）推测任务执行

对一个Stage里面运行慢的Task，会在其他节点的Executor上再次启动这个task，如果其中一个Task实例运行成功则将这个最先完成的Task的计算结果作为最终结果，同时会干掉其他Executor上运行的实例，从而加快运行速度。

1）检测是否有需要推测式执行的Task, 满足非local模式下开启spark.speculation，开启推测执行，存在则backend调用reviveOffers获取资源运行推测任务。
2）当成功的Task数超过总Task数的75% (spark.speculation.quantile: 0.75)，再统计任务运行时间中位数乘以1.5(spark.speculation.multiplier)的运行时间阈值，如果超出该阈值则启动推测

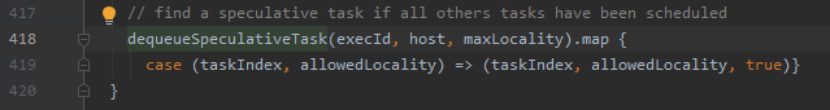

3）在TasksetManager为下个task分配executor时候dequeueTask()中启用调度检测，先过滤掉已经成功执行的task，另外，推测执行task不在和正在执行的task同一Host执行，不在黑名单executor里执行。

4.4 SparkContext初始化

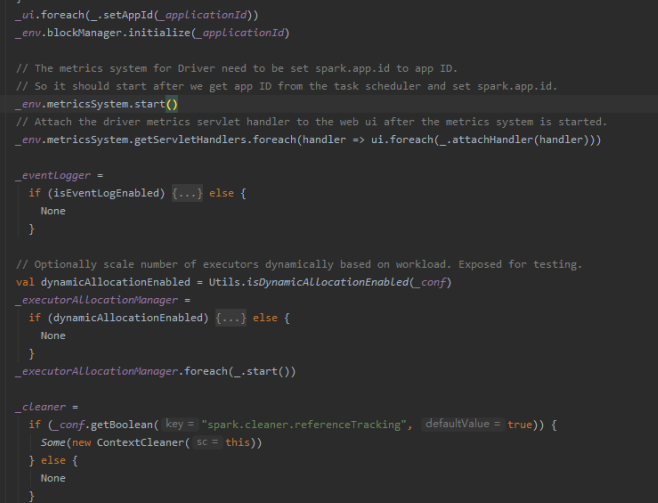

4.4.1 初始化applicationId、ui、blockManager、ContextCleaner、MetricSystem

1）创建ContextCleanner并启动：清理那些超出应用范围的RDD、shuffleDependency和Broadcast
2）创建MetricSystem并启动: 统计信息管理器
3）创建ExecutorAllocationManager(是否开启动态资源配置)，根据工作负载来衡量是否应该增加或减少executor

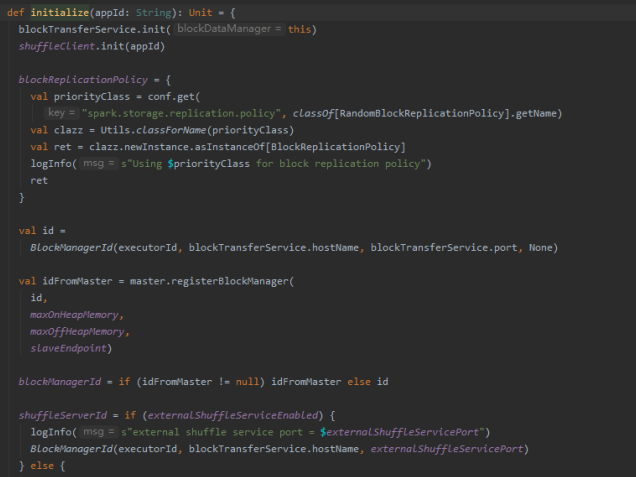

4）BlockManager初始化

4.4.2 启动事件消息监听器；发送环境更新和应用启动消息

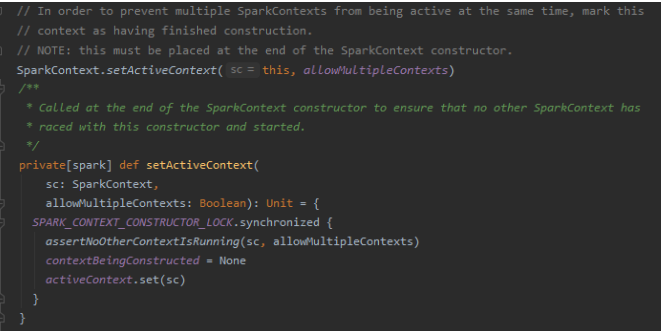

4.5 激活SparkContext

将当前SparkContext的状态从contextBeingConstructed（正在构建中）改为activeContext（已激活）

至此，SparkContext已经初始化完成，TaskScheduler和DagScheduler已经创建，程序进入任务划分等待阶段。

5 源码剖析—Executor启动

在任务进入任务划分等待阶段时，ExecutorBackend线程已经开始准备启动Executor的工作（这两个步骤是同步进行的）。

至于启动多少executor和如何启动，ExecutorBackend会遵循你的Spark-submit脚本。

这里仅剖析Yarn模式下的Executor情况（Standalone模式情况类似，只不过是对Master反向注册）

5.1 CoarseGrainExecutorBackend向Driver注册Executor

1）初始化CoarseGrainedExecutorBackend环境，创建RPC对象
2）启动onStart()方法，向Driver发送ask注册请求（自身的RPC ref对象）
3）Driver的CoarseGrainedScheduleBackend接收请求并注册Executor
4）CoarseGrainedExecutorBackend接受请求并创建Executor

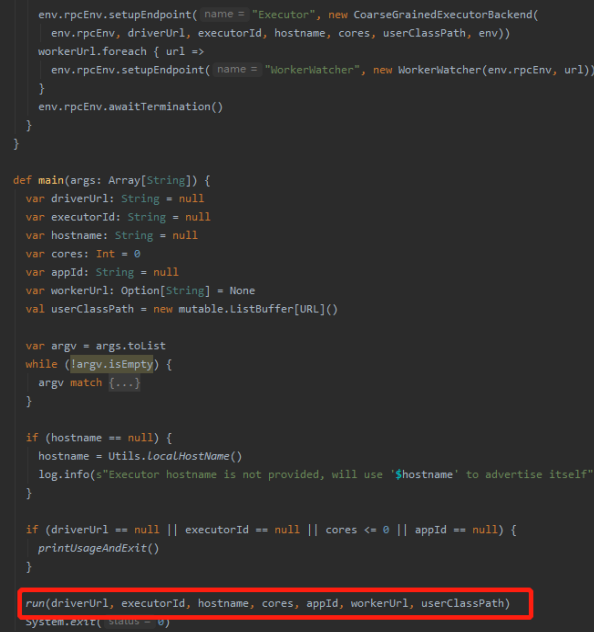

5.1.1 创建CoarseGrainedExecutorBackend环境(RPC对象)

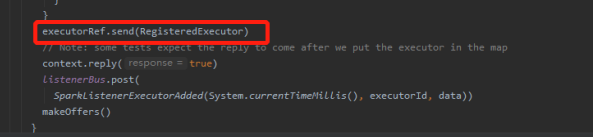

5.1.2 CoarseGrainedSchedulerBackend接收请求，注册Executor

1）内存executorDataMap中添加Executor信息（Executor address记录、数量+1）
2）向CoarseGrainedExecutorBackend发送registeredExecutor完成信息
3）调用makeOffers(), 等待后续分配taskset给Executor

5.1.3 CoarseGrainedExecutor接收executor的注册消息，启动executor

5.2 CoarseGrainExecutorBackend启动Executor

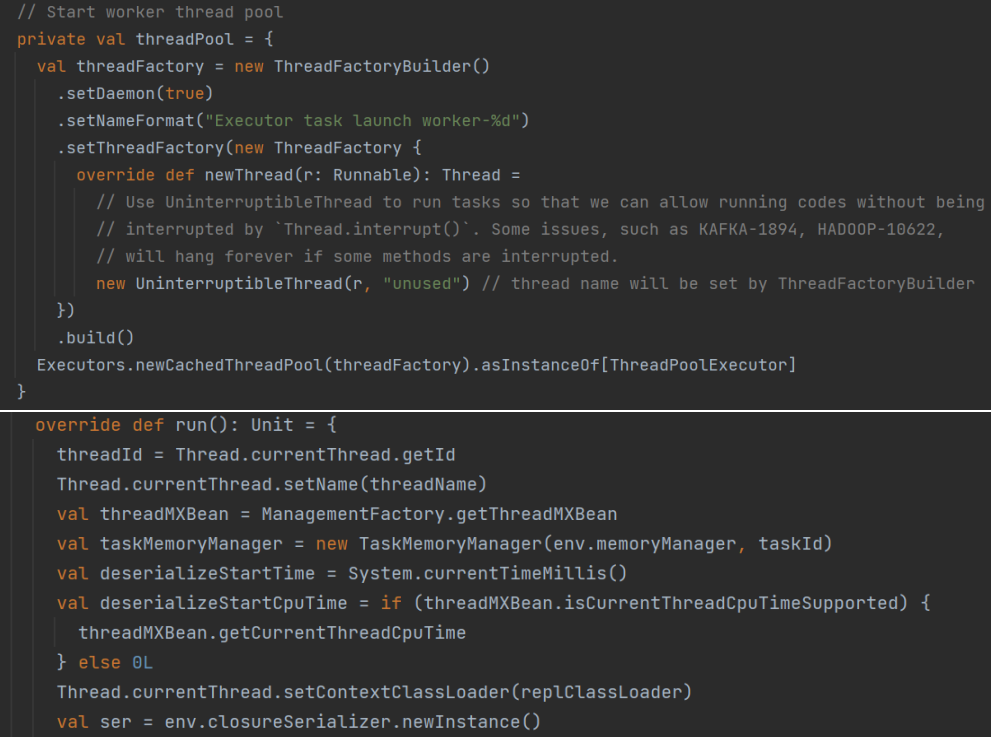

1）创建ThreadPool线程池
2）创建Executor并序列化
3）等待后续分配task

Executor此时创建完成，开始进入等待任务分配阶段。

6 源码剖析—Task启动

现在开始进行Task启动过程，首先进行的是任务切分和分配工作。

6.1 Task任务切分

6.1.1 DAGScheduler初始化

DAGScheduler的功能：
1）计算并追踪DAG和划分stage：最后finalStage，倒推遇到宽依赖就划分stage,优先提交父stage
2）根据stage中的taskset最优算法<存在cache或者checkpoint操作的>设置好优先位置，否则等待taskscheduler进行最优位置划分；最后提交taskset到Taskscheduler上
3）处理因shuffle过程丢失的RDD，重新计算和提交；一个stage内部的原因，则是task自己解决

在完成SparkContext初始化和Executor启动后，这里还是回到我们提交的Main方法中。

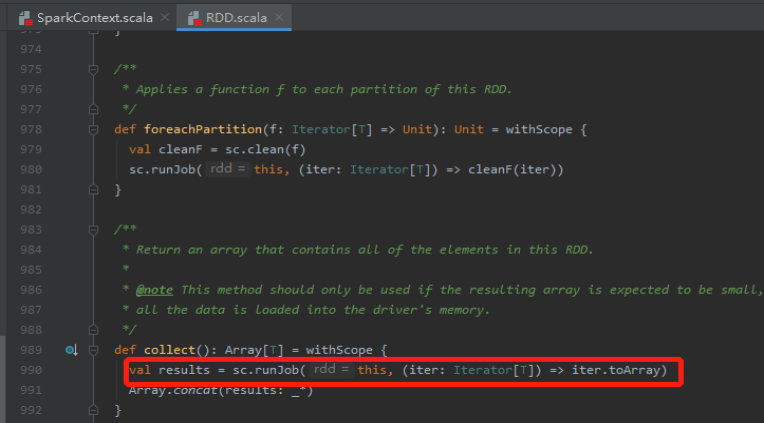

我们定位到Spark程序中的Action算子（foreach/collect算子），其内部调用SparkContext的runJob方法。

1）SparkContext嵌套的runJob方法(所有的action算子均有这个runJob函数)
2）调用DAGScheduler的runJob方法
2.1）初始化DAGSchedulerEventProcessLoop，DAGSchedulerEventProcessLoop是来对DAGScheduler主要事件进行管理（包括接收JobSubmit提交等消息处理）

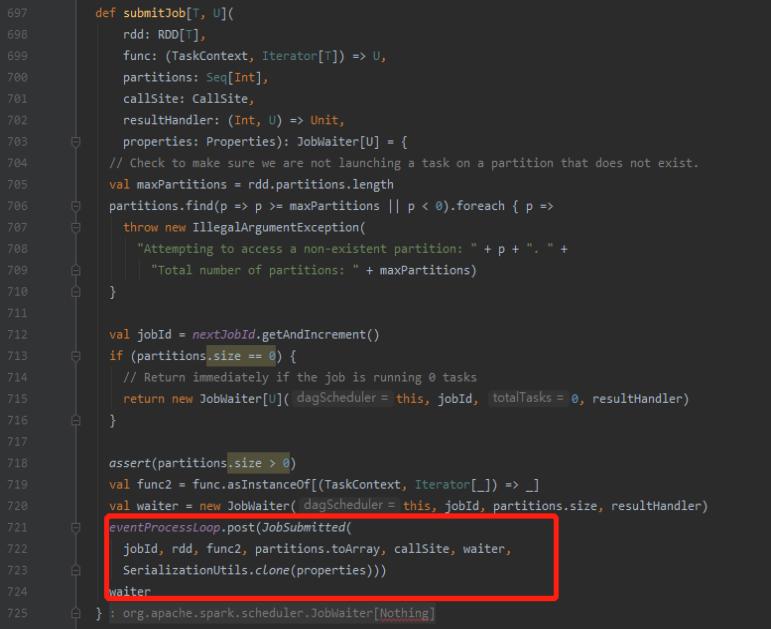

2.2）submitJob方法调用eventProcessLoop的post方法，调用eventProcessLoop post将JobSubmitted事件添加到DAGScheduler事件队列，给自己发送一个提交任务的作业
3）eventProcessLoop的receive接收，处理jobtask（调用DAGScheduler的handleJobSubmitted方法）

6.1.2 DAGScheduler切分Stage

我们定位到DAGScheduler的handleJobSubmited()方法：

1）触发job的最后一个rdd，创建finalStage并同时创建shuffleMapStage
2）用finalStage创建一个Job，这个job的最后一个stage，就是finalStage
3）将Job相关信息，加入内存缓冲中
4）第四步，使用submitStage方法提交finalStage

6.1.2.1 创建finalStage(ResultStage)

1）检查当前final RDD是否处于屏障阶段
2）获取当前final RDD的父stage（ShuffleMapStage）
3）创建当前final RDD的stage(ResultStage)并更新保存内存中的stage信息，即当前stage（ResultStage）和父stage（ShuffleMapStage）

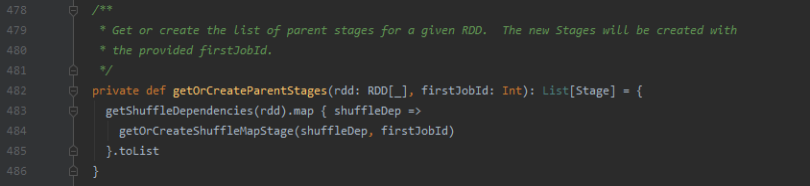

3.1）调用getOrCreateParentStage获取当前final rdd的父parentShuffleMapStage
3.2）获取当前finalRDD的shuffleDependencies依赖；遍历final RDD的shuffleDependiences，然后创建ShuffleMapStage

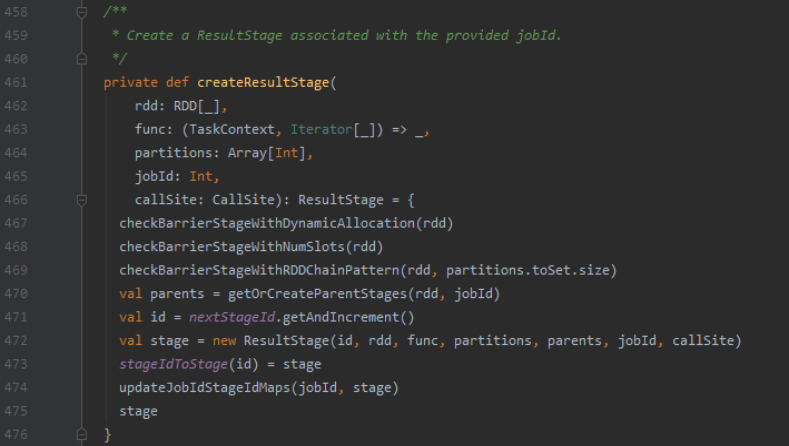

4）创建ResultStage
4.1）封装Result Stage的id、rdd、partitions和所有shuffle的Dependies信息；
4.2）内存中更新并保存当前Result Stage的信息(shuffleId对应的Map对象)
4.3）返回所有的stagelist（Result Stage/ShuffleMap Stage）

6.1.2.2 创建shuffleMapStage

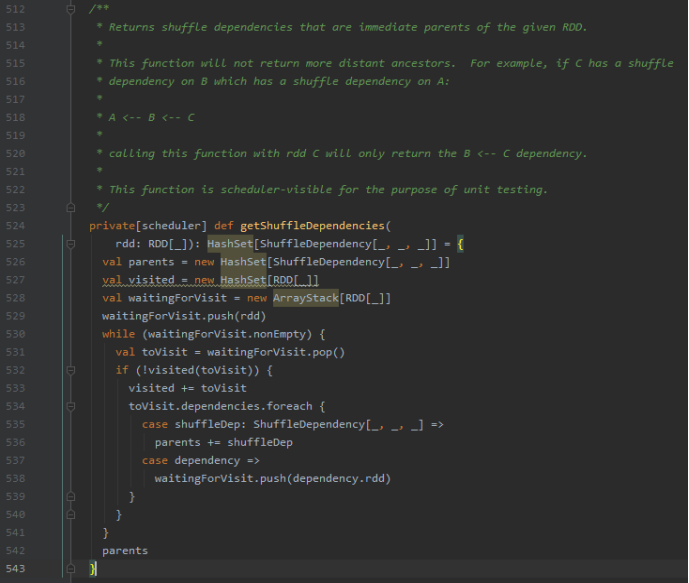

1）获取当前final RDD到其dependencies中最近的shuffle RDD之间的shuffle dependencies。例如: A(shuffle) –> B(shuffle) -> C(final RDD) 则只返回B->C
2）遍历父shuffleDependencies，创建shuffleMapStage

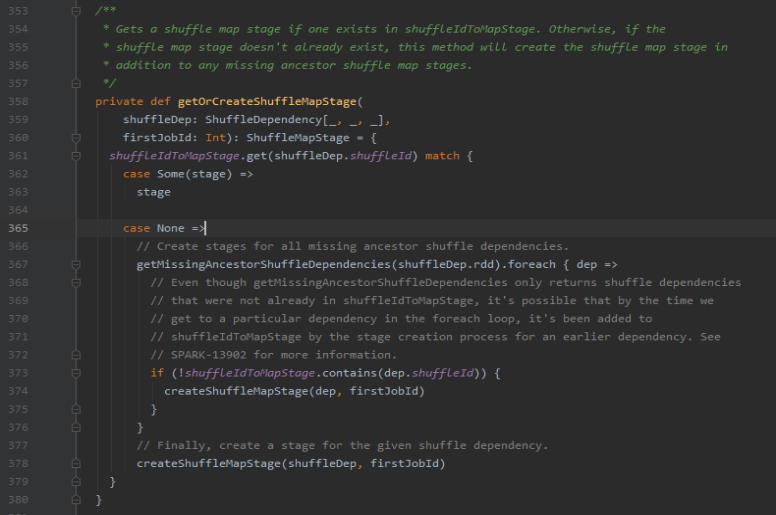

2.1）根据shuffleId获取当前父shuffle RDD的shuffleStage，如果当前shuffleStage已经存在，则直接返回
2.2）否则创建父shuffle RDD的ShuffleMapStage。此过程循环调用直到所有的depedencies全部遍历完成，完成RDD的所有shuffleMapStage的创建

注意:
1）如果shuffleIdToMapStage内存中查找不到当前RDD的shuffle stage信息，首先调用getMissingAncestorShuffleDependencies获取没有注册到shuffleToMapStage中当前RDD的父shuffle dependies信息，并判断获取的dep在shuffleToMapStage中是否存在，不存在则调用createShuffleMapStage创建其父shuffleRDD的shuffle Stage
2）最终调用createShuffleMapStage创建自身的shuffle Stage。内部循环调用getOrCreateParentStages和createShuffleMapStage，遍历所有的父shuffle rdd并创建对应的stage。

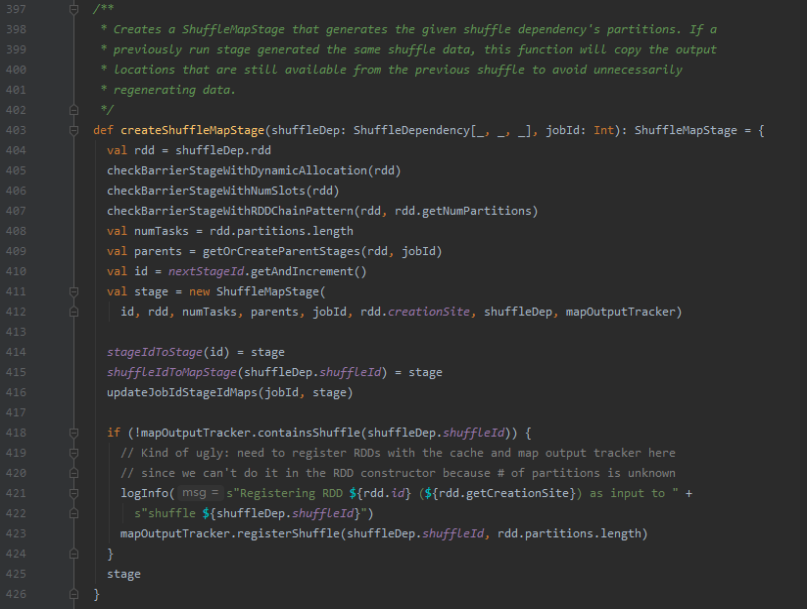

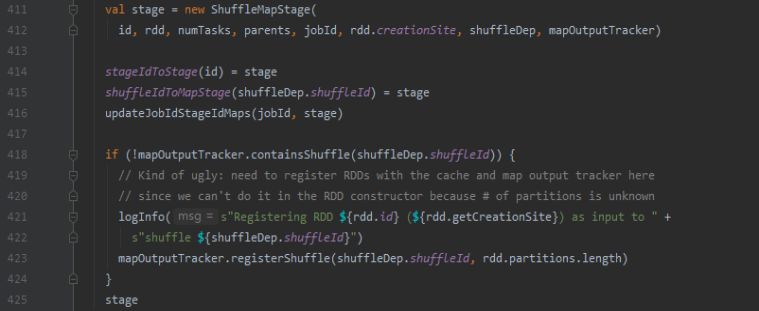

3）创建ShuffleMapStage
3.1）封装shuffle stage的shuffleId、rdd、parents、shuffleDependendies、MapOutTracker信息；
3.2）内存中更新并保存shuffleStage的信息(shuffleId对应的Map对象)
3.3）判断mapOutputTracker是否包含该shuffle stage信息，没有则将该shuffle信息(shuffleId/partition数量)封装为shuffleStatus注册到mapOutTracker中, 后续Driver上的mapOutTrackerMaster根据这个shuffleId查找该shuffle信息

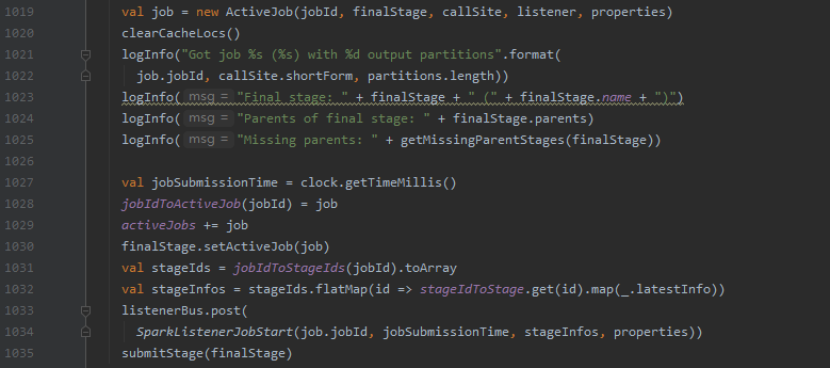

6.1.2.3 为当前finalStage生成Job

1）根据当前的action算子及生成的stage创建Active Job对象
2）将当前的active job加入到内存Map中，并和Stage的active Job字段关联
3）获取当前job的所有stageIds和stageInfo信息，发送Job启动的消息
4）提交Stage任务

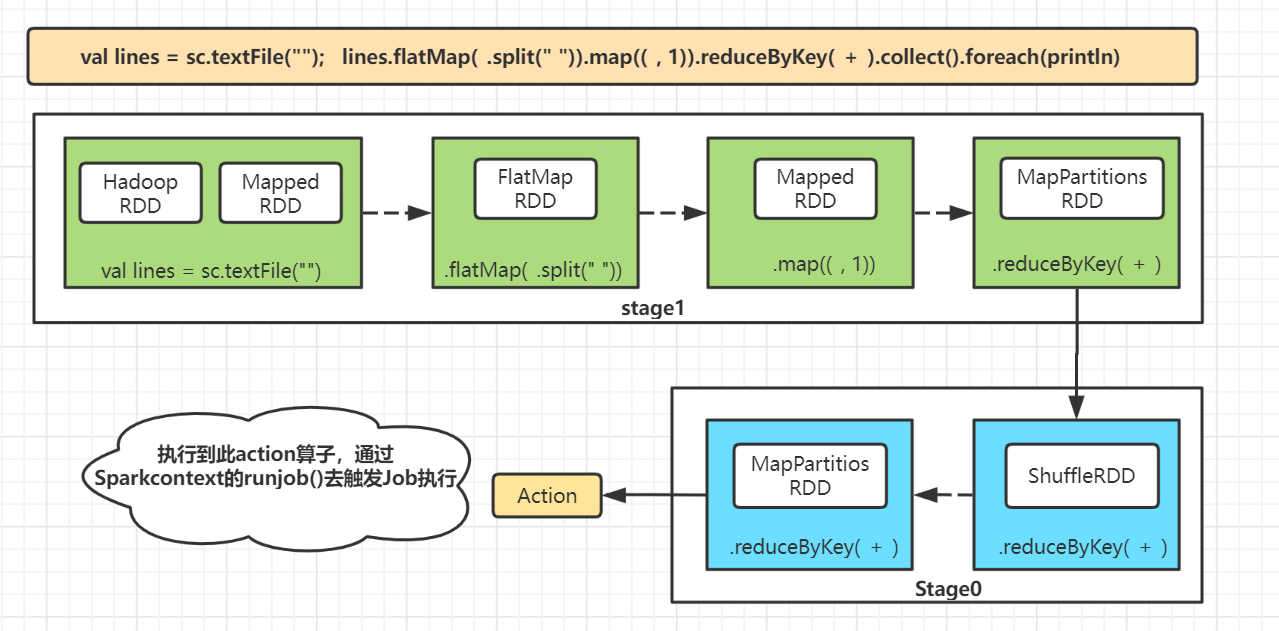

补充：stage划分算法
1）DAGScheduler中根据action RDD算子创建finalStage 2）finalStage中创建active Job并将job信息加入内存缓存中
3）使用submitStage提交finalStage
4）获取final RDD的shuffleDependies，遍历调用查找finalStage的父stage
5）调用getMissingParentStage查找finalStage的父stage(根据rdd的dependies判断, 如果是shuffleDependency宽依赖则生成stage, Narrow窄依赖则继续压入栈中继续向上遍历)，最后返回stage列表 6）如果存在父stage, 则递归调用submitStage(如果一直存在则递归直到stage0), 将当前stage加入waitingStage待提交;
7）如果不存在stage, 则直接提交stage中未提交的tasks(submitMissingTasks)
8）后续submitMissingTask, 为stage创建一批tasks,数量等同于partitions（final RDD的）; 计算每个task对应的Partition最佳位置 9）对于stage的task，创建taskset对象，调用TaskSchduler的submitTasks方法

6.1.2.4 查找父stages

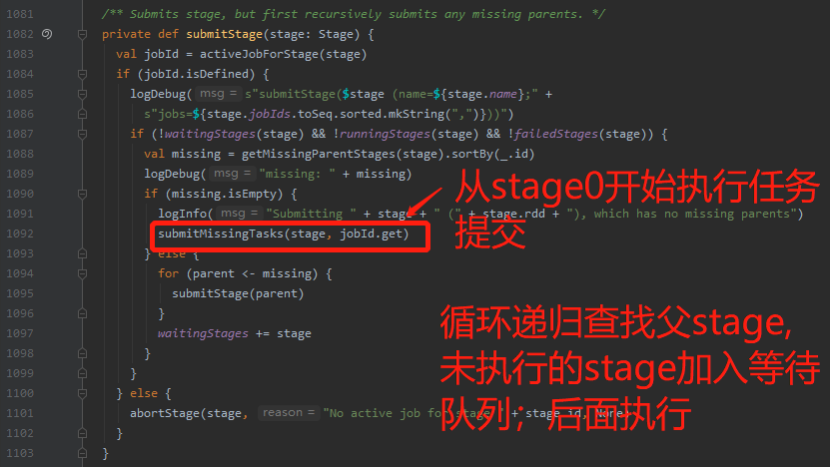

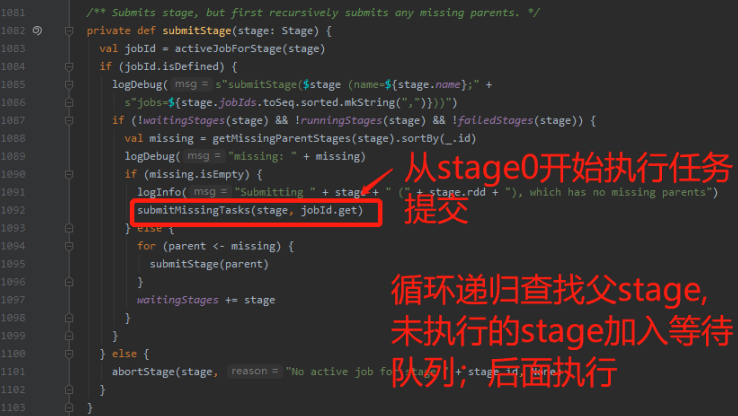

1）对stage的active job id进行验证，如果存在，进行第2步，如果不存在，则abortStage终止
2）判断当前stage是否为waiting、running、failed状态,如果是则终止

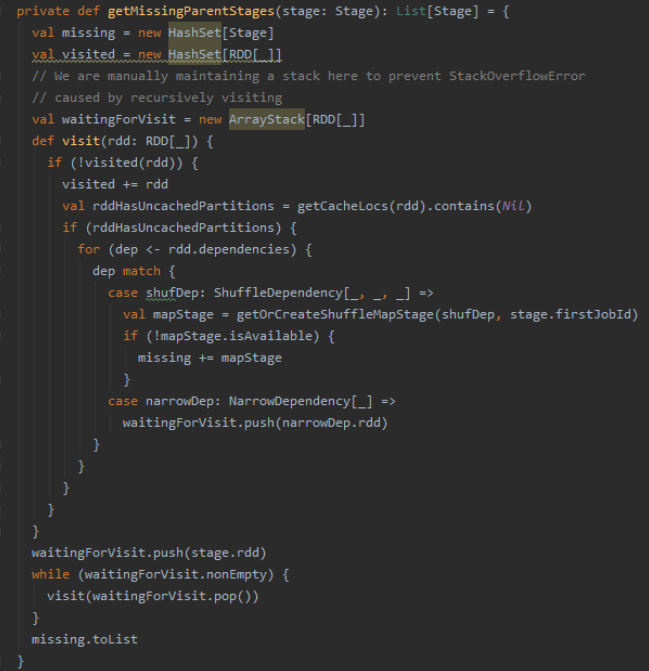

3）调用getMissingParentStages，遍历当前stage父RDD依赖
3.1）判断rdd的dependencies类型，如果是宽依赖，则将其生成一个新的stage
3.2）如果是窄依赖则继续将rdd放入栈中
3.3）返回stage list(New Shuffle Stage | Null)
4）获取getMissingParentStages返回结果
4.1）如果当前stage不存在未提交的父stage，则调用submitMissingTasks方法，提交当前stage所有未提交的task
4.2）如果当前stage存在未提交的父Stage，递归调用submitStage（）直到最开始的stage0。并将当前stage加入waitingStages等待执行队列中，后续执行
4.3）递归调用submitStage提交所有未提交的父stage，直到最开始的stage0, 陆续调用submitMissingTasks

总结：递归调用查找父stage, 最终执行最开始的stage0,其他的stage加入等待队列中,待后续执行

5）执行当前stage的submitMissingTasks提交task

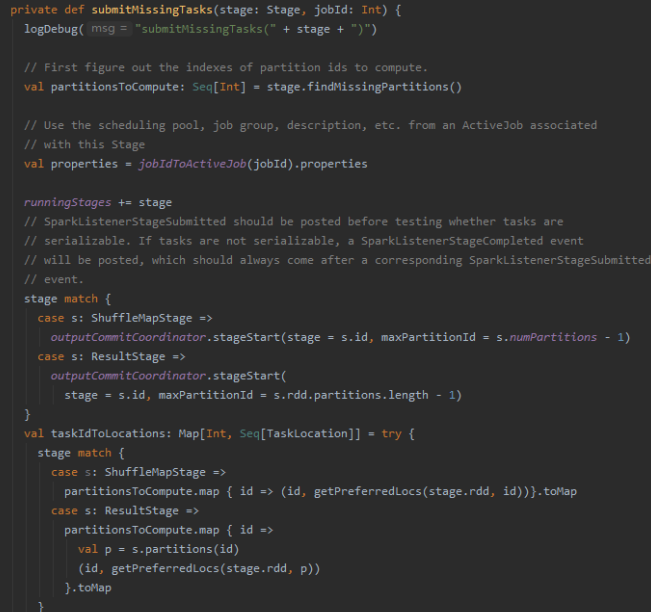

6.1.2.5 提交submitMissingTasks

1）获取当前stage没有计算的partitions和properities

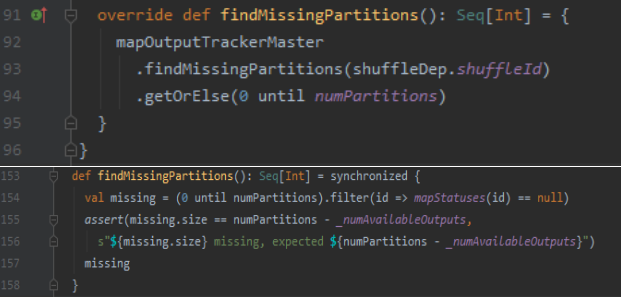

1.1）如果是shuffleMapStage，调用MapOutputTrackerMaster的findMissingpartitions方法查找MapOutputTracker中需要参与计算的该stage的partitionIds

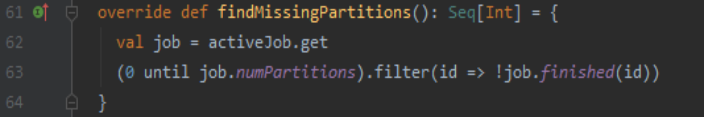

1.2）如果是ResultStage, 获取当前job中未计算的partitionId
2）将stage添加到runningStage中

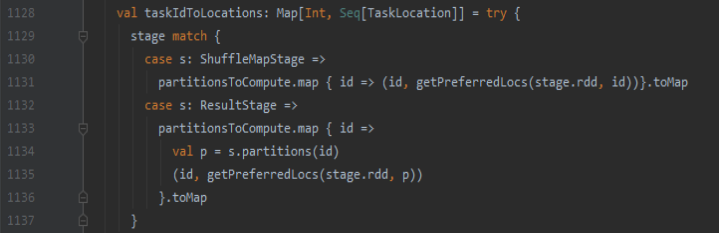

3）匹配stage类型，获取task对应partition的最优资源位置来运行job（查看缓存cache中内存->查找BlockManager存储优先级别）
4）根据stage类型不同封装task, 传递给TaskScheduler调用task

6.1.2.6 Task提交

DAGScheduler生产DAG切分完成taskset，将taskset提交给TaskScheduler，由TaskScheduler完成task任务分配（具体的executor上）。

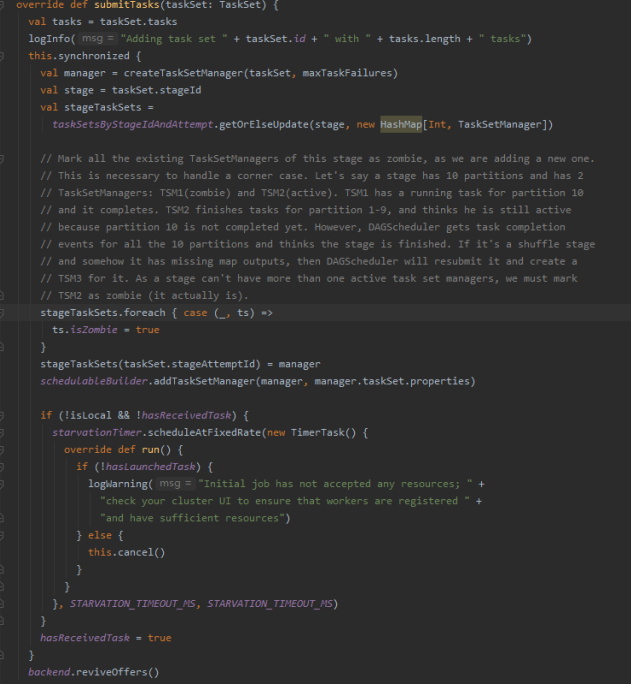

1）TaskSchduler的submitTask方法。把tasks封装到TaskSetManager，并且放入到调度器
2）执行backend.reviveOffers(), 调用CoarseGrainedSchedulerBackend的reviveOffers进行任务分配（executor最优位置分配）
3）执行launchTasks(scheduler.resourceOffers(workOffers)), 执行task排序

6.2 Executor启动Task

CoarseGrainedSchedulerBackend调用makeOffers, 启动task任务

1）调用scheduler.resourceOffers(workOffers)对task排序和task任务分配（executor和task位置）

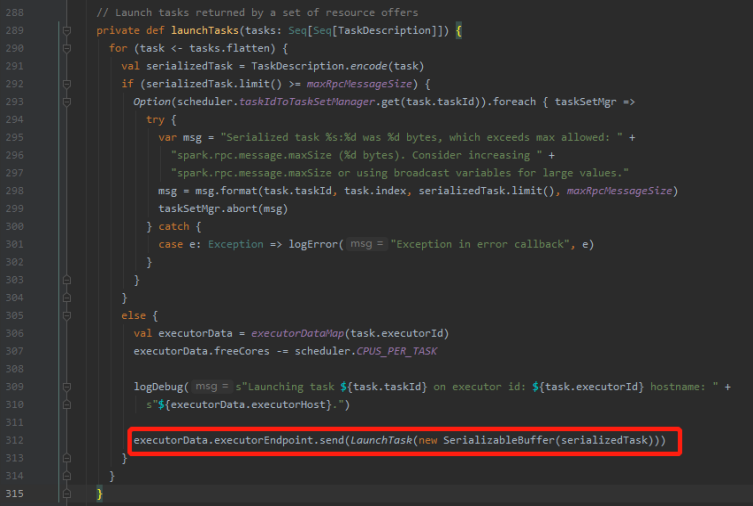

2）执行launchTasks, 发送消息给CoarseGrainedExecutorBackend创建task任务，对应的Executor准备启动Task任务

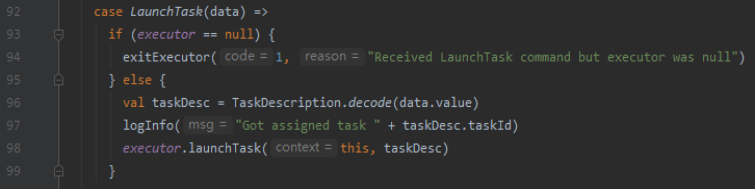

3）CoarseGrainedExecutorBackend接收请求，调用Executor执行launchTask任务调度

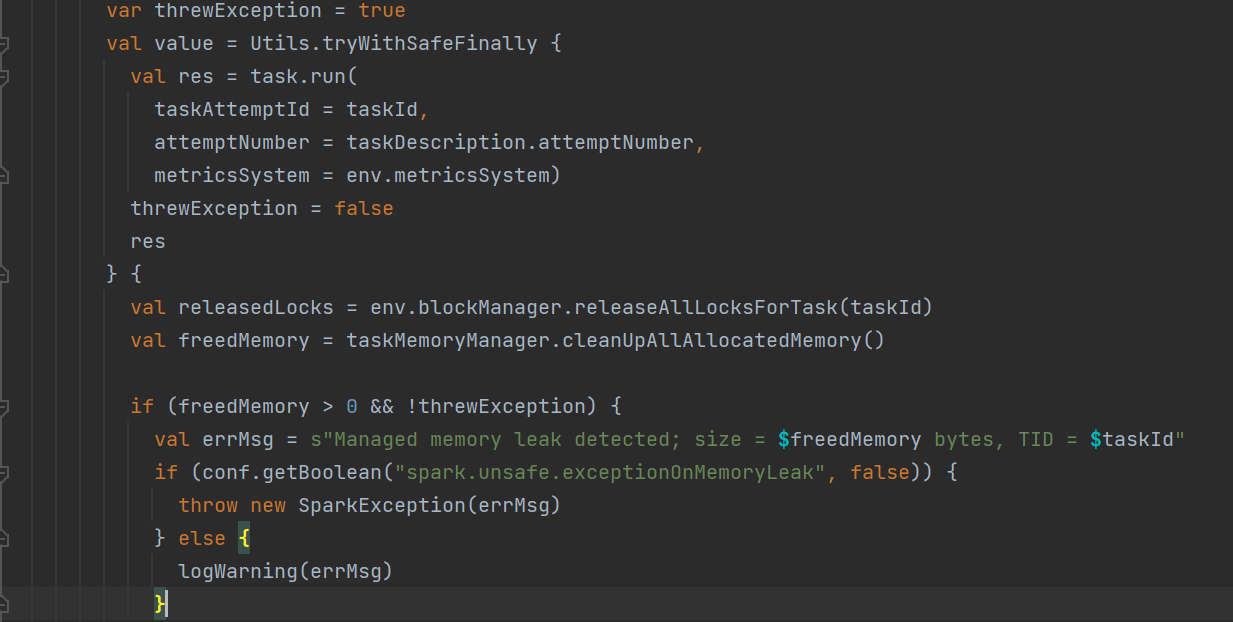

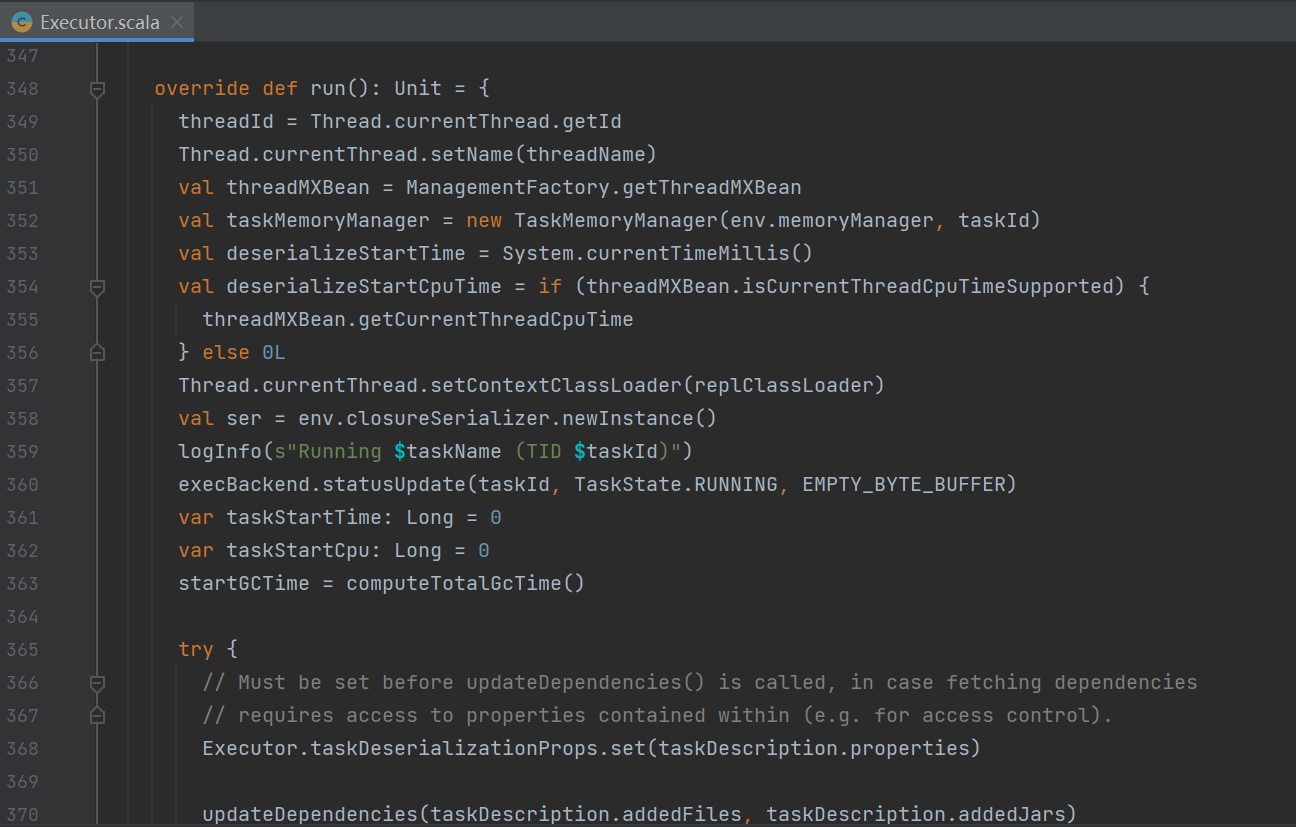

4）Executor创建TaskRunner线程对象，并在线程池中取出线程执行(后续task执行)
