我用的 ESP32 DEVKIT V1引脚图


一、GPIO

1、初始化GPIO

pinMode(pin, mode)

作用:设置一个引脚(pin)作为GPIO时的I/O模式。

参数:

pin:引脚编号

mode:GPIO的I/O模式,取值有3种

INPUT :作为数字输入

OUTPUT :作为数字输出

INPUT_PULLUP:作为数字输入,且使能引脚的内部上拉电阻

注意:

a、引脚作为PWM输出时,无需先前使用pinMode配置其模式,因为PWM本身就代表了输出的意思。且官方库源代码中可以发现,它已经帮我们配置为输出了。

b、模拟引脚也可以作为数字引脚使用,完全OK。这在数字引脚不够用的情况下非常有用。

2、GPIO数字输出

digitalWrite(pin,value)

作用:设置一个数字输出引脚的输出电平值,HIGH或者LOW。

参数:

pin:引脚编号。此引脚必须在之前使用pinMode设置为OUTPUT模式。

value:2个值

LOW:输出低电平

HIGH:输出高电平

3、GPIO数字输入

int digitalRead(pin)

作用:读取一个数字输入引脚的电平值。

返回:HIGH(高电平)或者LOW(低电平)。

参数:

pin:引脚编号。

示例 : 按键控制灯亮灭



  1. void setup()
  2. {
  3. pinMode( 2,OUTPUT);
  4. pinMode( 0,INPUT_PULLUP);
  5. }
  6. void loop()
  7. {
  8. if(digitalRead( 0))
  9. {
  10. while(digitalRead( 0));
  11. digitalWrite( 2,!digitalRead( 2));
  12. }
  13. }
4、GPIO模拟输入:analogRead(pin)

注意 : 模拟输入是通过PWM实现的, 所以不需要初始化PIN

analogRead(4)


5. 模拟信号输入分辨率: analogSetWidth(bit);
bit的值范围
90~511
100~1023
110~2047
12(默认) 0~4095
6. 模拟信号输出 (基于LEDC)

LEDC是基于PWM调制实现模拟输出的.
与arduino uno主板不同, ESP32的PWM模拟是一个个通道 共16个, 通道可以映射到引脚上. 引脚就可以输出PWM信号了.

6.1 设置通道 ledcSetup(channel,freq,bit_num)

参数:

  • channel : LEDC的PWM通道参数,可选0~15
  • freq : 10Hz到40MHz , 但较高的频率精确度低
  • bit_num: 占空比分辨率(可选1~16), 比如bit_num=8 则范围 0~2的8次方 , 也就是0~255

推荐的配置:

频率位深过渡的可用步骤
1220赫兹1665536
2441赫兹1532768
4882赫兹1416384
9765Hz138192
19531赫兹124096
ledcSetup(1,1200,16);


6.2 通道与引脚映射 ledcAttachPin(pin,channel)
ledcAttachPin(5,1);



注意: 一个通道可以同时映射多个引脚

6.3 取消引脚的PWM映射 ledcDetachPin(pin)
ledcDetachPin(5);


6.4 向指定通道写入占空比 ledcWrite(channel,duty)

例: 呼吸灯




  1. bool add_status = true;
  2. void setup()
  3. {
  4. pinMode( 2,OUTPUT);
  5. ledcSetup( 2, 1200, 8);
  6. ledcAttachPin( 2, 2);
  7. }
  8. void loop()
  9. {
  10. for( int i = 0 ; i< 256; i++)
  11. {
  12. if(add_status)
  13. {
  14. ledcWrite( 2,i);
  15. }
  16. else
  17. {
  18. ledcWrite( 2, 256-i);
  19. }
  20. delay( 5);
  21. }
  22. add_status = !add_status;
  23. }
例子, 全彩呼吸灯



  1. #include <Arduino.h>
  2. #define LED_R 27
  3. #define LED_G 33
  4. #define LED_B 32
  5. void setup()
  6. {
  7. Serial.begin(115200);
  8. ledcSetup(1, 1200, 8 );
  9. ledcSetup(2, 1200, 8 );
  10. ledcSetup(3, 1200, 8 );
  11. ledcAttachPin(LED_R, 1 );
  12. ledcAttachPin(LED_G, 2 );
  13. ledcAttachPin(LED_B, 3 );
  14. ledcWrite(1, 255 );
  15. ledcWrite(2, 255 );
  16. ledcWrite(3, 255 );
  17. }
  18. void loop()
  19. {
  20. for (int i = 0 ; i < 510 ; i++)
  21. {
  22. if (i >= 0 && i < 255 )
  23. ledcWrite(1, 255 - i);
  24. if (i >= 255 && i < 510 )
  25. ledcWrite(1, i - 255 );
  26. if (i >= 0 && i < 170 )
  27. ledcWrite(2, 85 + i);
  28. if (i >= 170 && i < 425 )
  29. ledcWrite(2, 425 - i);
  30. if (i >= 425 && i < 510 )
  31. ledcWrite(2, i - 425 );
  32. if (i >= 0 && i < 85 )
  33. ledcWrite(3, 85 - i);
  34. if (i >= 85 && i < 340 )
  35. ledcWrite(3, i - 85 );
  36. if (i >= 340 && i < 510 )
  37. ledcWrite(3, 595 - i);
  38. delay(10);
  39. }
  40. }
6.5 向指定通道输出指定频率的音符信号 ledcWriteTone(channel, freq)
6.6 向指定通道输出指定的音符和音阶 ledcWriteNote(channel,note,octava)

参数

  • note : 音符 可选(NOTE_C, NOTE_Cs, NOTE_D, NOTE_Eb, NOTE_C......)
  • octava : 音阶 , 可选0~7
7. 模拟信号输出函数 (基于DAC)

ESP32提供了两个DAC通道, 对应引脚25 , 26. 精度为8位.

dacWrite(pin,value);

  • value取值: 0~255



  1. void setup()
  2. {
  3. }
  4. void loop()
  5. {
  6. for( int i = 0 ; i< 256; i++)
  7. {
  8. dacWrite( 25,i);
  9. delay( 10);
  10. }
  11. }

二、串口打印 UART

ESP32共有3个UART端口, 其中UART1用于Flash读/写.

串口名Arduino名TXRX
UART0Serialpin1pin3
UART1Serial1pin10pin9
UART2Serial2pin17pin16
1、串口初始化

Serial.begin(speed, config)

  • 参数:
    • speed:波特率,一般取值9600,115200等。
    • config:设置数据位、校验位和停止位。默认SERIAL_8N1表示8个数据位,无校验位,1个停止位。
  • 返回值:无。
2、关闭串口

Serial.end()

  • 描述:禁止串口传输。此时串口Rx和Tx可以作为数字IO引脚使用。
  • 原型:Serial.end()
  • 参数:无。
  • 返回值:无。
3、串口打印

Serial.print()

  • 描述:串口输出数据,写入字符数据到串口。
  • 原型:
    • Serial.print(val)
    • Serial.print(val, format)
  • 参数:
    • val:打印的值,任意数据类型。
    • config:输出的数据格式。BIN(二进制)、OCT(八进制)、DEC(十进制)、HEX(十六进制)。对于浮点数,此参数指定要使用的小数位数。
4、串口输出数据并换行 println() 和 printf()

Serial.println()
Serial.printf()

  • 描述:串口输出数据并换行。
  • 原型:
    • Serial.println(val)
    • Serial.println(val, format)
  • 参数:
    • val:打印的值,任意数据类型。
    • config:输出的数据格式。
  • 返回值:返回写入的字节数。
附: 常用格式字符及转义字符
字符说明
%o八进制整数输出
%d十进制整数输出
%x十六进制整数输出
%f浮点输出,默认6位小数
%c单字符输出
%s字符串输出
\n换行
\r回车
\tTab制表符
5、将二进制数写入串口

Serial.write()

描述
将二进制数据写入串行端口。该数据以字节或一系列字节的形式发送;要发送代表数字数字的字符,请改用print()函数。
句法
*Serial*.write(val)
*Serial*.write(str)
*Serial*.write(buf, len)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
val:要作为单个字节发送的值。
str:作为一系列字节发送的字符串。
buf:要作为一系列字节发送的数组。
len:要从数组发送的字节数。
退货
write()将返回写入的字节数,尽管读取该数字是可选的。资料类型:size_t

6、判断串口缓冲区的状态

Serial.available()

  • 描述:判断串口缓冲区的状态,返回从串口缓冲区读取的字节数。
  • 原型:Serial.available()
  • 参数:无。
  • 返回值:可读取的字节数。
7、读取串口数据

Serial.read()
描述:读取串口数据,一次读一个字符,读完后删除已读数据。

  • 原型:Serial.read()
  • 参数:无。
  • 返回值:返回串口缓存中第一个可读字节,当没有可读数据时返回-1,整数类型。



  1. #include<stdio.h>
  2. #include<stdlib.h>
  3. char rev;
  4. void setup() {
  5. Serial.begin( 115200);
  6. }
  7. void loop() {
  8. if(Serial.available())
  9. {
  10. rev=Serial.read();
  11. Serial.print( "rev=");
  12. Serial.println(rev);
  13. }
  14. }

Serial.readBytes()

  • 描述:从串口读取指定长度的字符到缓存数组。
  • 原型:Serial.readBytes(buffer, length)
  • 参数:
    • buffer:缓存变量。
    • length:设定的读取长度。

返回值:返回存入缓存的字符数。

Serial.readString()

描述

Serial.readString()从串行缓冲区读取字符到字符串。如果超时,该函数将终止。

Serial.readString()Stream实用程序类继承。

句法

*Serial*.readString()

参量

*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。

返回值

一个String从串行读缓冲器

Serial.readStringUntil()

描述
readStringUntil()从串行缓冲区读取字符到字符串。如果超时,该函数将终止(请参见setTimeout())。
Serial.readStringUntil()Stream实用程序类继承。
句法
*Serial*.readStringUntil(terminator)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
terminator:要搜索的字符。允许的数据类型:char
返回值
String从串行缓冲区的整个读取,直到终止符

注意和警告
终止符将从串行缓冲区中丢弃。

Serial.find()

描述
Serial.find()从串行缓冲区读取数据,直到找到目标为止。true如果找到目标,函数将返回false超时。
Serial.find()实用程序类继承。
句法
*Serial*.find(target)
*Serial*.find(target, length)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
target:要搜索的字符串。允许的数据类型:char
length:目标的长度。允许的数据类型:size_t
返回值
资料类型:bool

Serial.findUntil()

描述
Serial.findUntil() 从串行缓冲区读取数据,直到找到给定长度的目标字符串或终止符字符串。
如果找到目标字符串,则该函数返回true;如果超时,则返回false。
Serial.findUntil()Stream实用程序类继承。
句法
*Serial*.findUntil(target, terminal)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
target:要搜索的字符串。允许的数据类型:char
terminal:搜索中的终端字符串。允许的数据类型:char
返回值
资料类型:bool

Serial.parseFloat()

描述
Serial.parseFloat()从串行缓冲区返回第一个有效的浮点数。parseFloat()以不是浮点数的第一个字符终止。如果超时,该函数将终止(请参见Serial.setTimeout())。
Serial.parseFloat()Stream实用程序类继承。
句法
*Serial*.parseFloat()
*Serial*.parseFloat(lookahead)
*Serial*.parseFloat(lookahead, ignore)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
lookahead:用于在流中向前查询浮点数的模式。允许的数据类型:LookaheadMode。允许lookahead值:

  • SKIP_ALL:扫描流中的浮点数时,除负号,小数点或数字以外的所有字符都将被忽略。这是默认模式。
  • SKIP_NONE:任何内容都不会被跳过,除非第一个等待的字符有效,否则流不会被触摸。
  • SKIP_WHITESPACE:仅跳过制表符,空格,换行符和回车符。
    ignore:用于跳过搜索中指示的字符。例如,用于跳过数千个分频器。允许的数据类型:char
    返回值:
    类型:float

Serial.parseInt()

描述
在输入的序列中查找下一个有效整数。如果超时,该函数将终止(请参见Serial.setTimeout())。
Serial.parseInt()Stream实用程序类继承。
尤其是:

  • 如果没有读取到可配置的超时值的字符,或者读取了非数字,则分析停止。
  • 如果在发生超时(请参见Serial.setTimeout())时未读取到有效数字,则返回0;否则返回0。

句法
*Serial*.parseInt()
*Serial*.parseInt(lookahead)
*Serial*.parseInt(lookahead, ignore)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
lookahead:用于在流中向前搜索整数的模式。允许的数据类型:LookaheadMode。允许lookahead值:

  • SKIP_ALL:扫描流中的整数时,将忽略数字或减号以外的所有字符。这是默认模式。
  • SKIP_NONE:任何内容都不会被跳过,除非第一个等待的字符有效,否则流不会被触摸。
  • SKIP_WHITESPACE:仅跳过制表符,空格,换行符和回车符。

ignore:用于跳过搜索中指示的字符。例如,用于跳过数千个分频器。允许的数据类型:char
返回值
下一个有效整数。资料类型:long

8.判断串口是否就绪** Serial

描述

指示指定的串行端口是否已就绪。

在具有本地USB的板上if (Serial)(或if(SerialUSB)在Due上)指示USB CDC串行连接是否打开。对于所有其他板卡和非USB CDC端口,这将始终返回true。

这是在Arduino IDE 1.0.1中引入的。

句法

if (Serial) while (!Serial) 等等

参量

没有

返回值

如果指定的串行端口可用,则返回true。如果在准备就绪之前查询Leonardo的USB CDC串行连接,则仅返回false。类型:bool

9、设置串口超时**

Serial.setTimeout()

描述
Serial.setTimeout()设置等待串行数据的最大毫秒数。默认值为1000毫秒。
Serial.setTimeout()Stream实用程序类继承。
句法
*Serial*.setTimeout(time)
参量
*Serial*:串行端口对象。请参阅“ 串行”主页上每个板的可用串行端口列表。
time:超时时间(以毫秒为单位)。允许的数据类型:long
退货
没有

注意和警告
使用通过*Serial*.setTimeout()以下方式设置的超时值的串行函数:

  • *Serial*.find()
  • *Serial*.findUntil()
  • *Serial*.parseInt()
  • *Serial*.parseFloat()
  • *Serial*.readBytes()
  • *Serial*.readBytesUntil()
  • *Serial*.readString()
  • *Serial*.readStringUntil()

也可以看看




  1. void setup() {
  2. //Initialize serial and wait for port to open:
  3. Serial.begin( 9600);
  4. while (!Serial) {
  5. ; // wait for serial port to connect. Needed for native USB
  6. }
  7. }
  8. void loop() {
  9. //proceed normally
  10. }



  1. /*
  2. Serial
  3. 串口通讯实验
  4. */
  5. int incomedate = 0;
  6. void setup() {
  7. Serial.begin( 9600); //设置串口波特率9600
  8. Serial. println( 78, BIN); // "1001110"
  9. Serial. println( 78, OCT); // "116"
  10. Serial. println( 78, DEC); // "78"
  11. Serial. println( 78, HEX); // "4E"
  12. Serial. println( 1.23456, 0); // "1"
  13. Serial. println( 1.23456, 2); // "1.23"
  14. Serial. println( 1.23456, 4); // "1.2346"
  15. Serial. println( 'N'); // "N"
  16. Serial. println( "Hello world."); // "Hello world."
  17. }
  18. void loop() {
  19. if (Serial.available() > 0) //串口接收到数据
  20. {
  21. incomedate = Serial.read(); //获取串口接收到的数据
  22. if (incomedate == 'H')
  23. {
  24. Serial. println( "Good Job!");
  25. }
  26. }
  27. delay( 1000);
  28. }

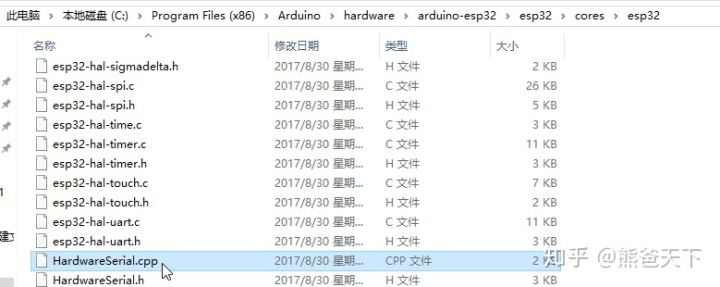

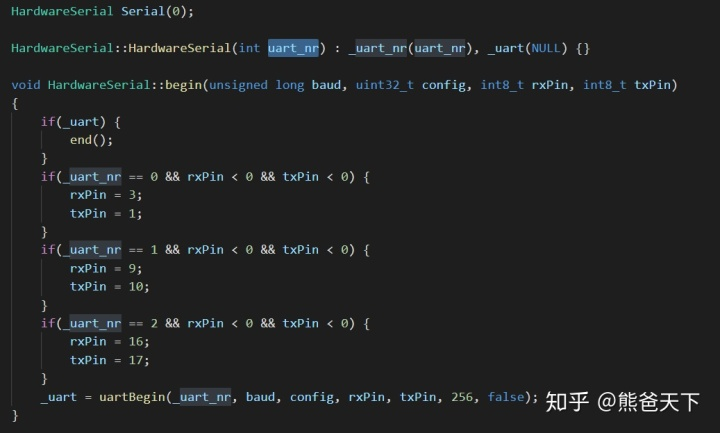

使用的串口Serial其实是HardwareSerial类的实例化,实例化过程中传入了串口号,实现过程如下:
