​Malogic FPGA Board + USB3300实现USB2UART​

最新推荐文章于 2025-02-25 19:01:28 发布
置顶 最新推荐文章于 2025-02-25 19:01:28 发布
阅读量978 收藏 8
点赞数 8
文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/oYeXingDeHuHuan1/article/details/135615107
版权

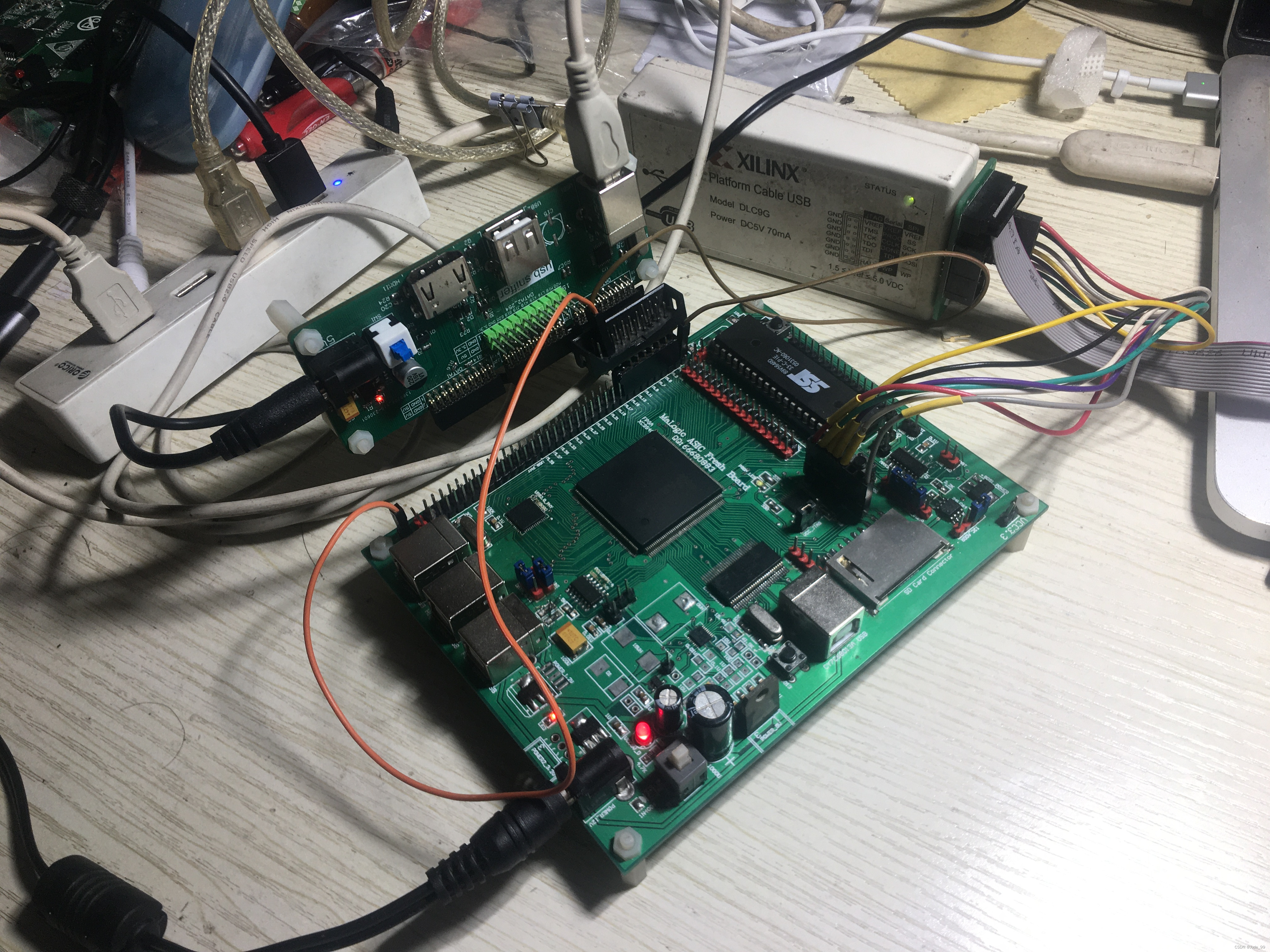

Malogic FPGA Board 外接USB3300实现USB2UART
淘了个USB3300的板子， USB IP 来自https://github.com/ultraembedded ... 1b42cdba4a5803c5b6e

实现了USB2UART， echo字符，code 和 bit 会上传至百度盘。

一个引脚没焊上 ，还以为是clock 的问题， 搞了很久。
稍后 bilibili 会有演示视频。Malogic FPGA Board 购买 https://item.taobao.com/item.htm?ft=t&id=717924064672
