%1.太阳能电池的暗伏安特性
V=[-3 -2 -1 0 0.3 0.6 0.9 1.2 1.5 1.8 2.1 2.4 2.7 3];
Si1_I=[-103.3 -2.3 -0.2 0 0.029 0.071 0.144 0.286 0.579 1.199 2.7 7.2 26.3 119.6];
Si2_I=[-48.5 -3 -0.143 0 0.012 0.037 0.107 0.278 0.704 1.787 4.6 11.9 34.7 102.1];
Si3_I=[-7.1 -0.478 -0.135 0 0.036 0.075 0.119 0.167 0.224 0.319 0.629 1.792 4 7.2];
plot(V,Si1_I,'ko',...
    'LineWidth',1,...
    'MarkerSize',5,...
    'MarkerEdgeColor','w',...
    'MarkerFaceColor',[0.5,0.5,0.5]);
hold on;
plot(V,Si1_I,'r','LineWidth',1);
hold on;
plot(V,Si2_I,'ko',...
    'LineWidth',1,...
    'MarkerSize',5,...
    'MarkerEdgeColor','w',...
    'MarkerFaceColor',[0.5,0.5,0.5]);
hold on;
plot(V,Si2_I,'b','LineWidth',1);
hold on;
plot(V,Si3_I,'ko',...
    'LineWidth',1,...
    'MarkerSize',5,...
    'MarkerEdgeColor','w',...
    'MarkerFaceColor',[0.5,0.5,0.5]);
hold on;
plot(V,Si3_I,'c','LineWidth',1);
grid on;
legend('单晶硅','单晶硅','多晶硅','多晶硅','非晶硅','非晶硅');
title("三种太阳能电池的暗伏安特性曲线");
xlabel("电压（V）");
ylabel("电流（mA）");
hold off;
%2.太阳能电池光照特性
dis=linspace(15,50,8);
I=[876 477 296 201 148.9 115.2 91.2 75];
voc1=[2.79 2.68 2.59 2.53 2.47 2.41 2.37 2.32];
isc1=[95.8 52.0 32.4 22.2 16.4 12.6 10.0 8.2];
voc2=[2.84 2.75 2.64 2.50 2.42 2.35 2.28 2.23];
isc2=[96.1 52.8 32.7 22.6 16.4 12.6 9.9 8.1];
voc3=[3.01 2.74 2.55 2.42 2.33 2.25 2.19 2.13];
isc3=[11.7 6.5 4.0 2.7 1.986 1.524 1.199 0.978];
plot(I,voc1,'ko',I,voc1,'r-');
hold on;
plot(I,voc2,'ko',I,voc2,'b-');
hold on;
plot(I,voc3,'ko',I,voc3,'c-');
legend('单晶硅','单晶硅','多晶硅','多晶硅','非晶硅','非晶硅');
grid on
title("开路电压随光强变化的关系曲线")
xlabel("光强I（W/m²）")
ylabel("开路电压Voc（V）")
hold off;

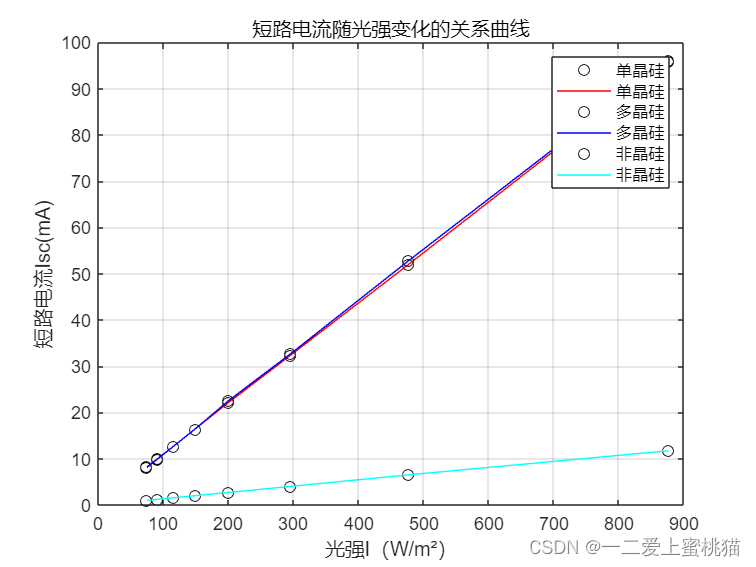

plot(I,isc1,'ko',I,isc1,'r-');
hold on;
plot(I,isc2,'ko',I,isc2,'b-');
hold on;
plot(I,isc3,'ko',I,isc3,'c-');
legend('单晶硅','单晶硅','多晶硅','多晶硅','非晶硅','非晶硅');
grid on
title("短路电流随光强变化的关系曲线")
xlabel("光强I（W/m²）")
ylabel("短路电流Isc(mA)")
hold off;
%3.太阳能电池输出特性
%①单晶硅
v1=[0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.01 2.02 2.03 2.04 2.05 2.1 2.2 2.4 2.49];
i1=[22.2 22.1 22.0 22.0 22.0 21.9 21.8 21.6 21.2 20.7 19.7 19.6 19.5 19.4 19.3 19.2 18.6 17.1 10.0 2.5];
p1=[0 4.42 8.8 13.2 17.6 21.9 26.16 30.24 33.92 37.26 39.4 39.396 39.39 39.382 39.372 39.36 39.06 37.62 24 6.225];
plot(v1,i1,'ko',v1,i1,'b-');
hold on;
plot(v1,p1,'ko',v1,p1,'r-');
legend('输出电流','输出电流','输出功率','输出功率');
grid on

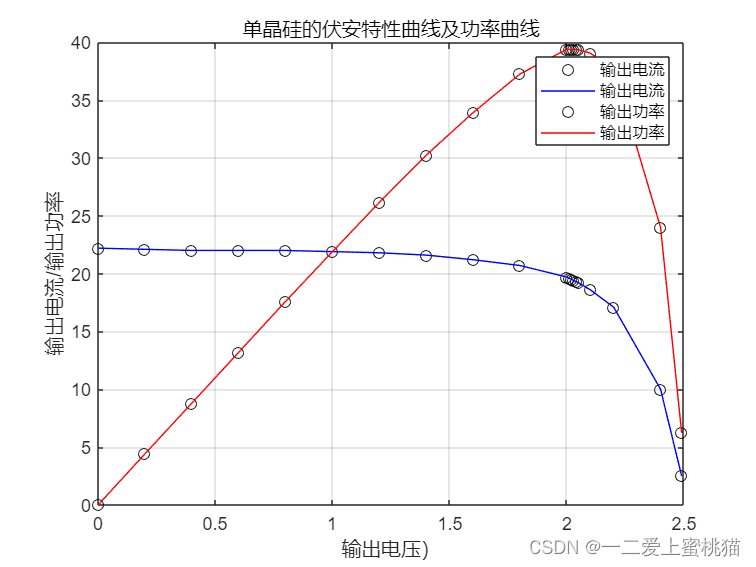

title("单晶硅的伏安特性曲线及功率曲线")
xlabel("输出电压）")
ylabel("输出电流/输出功率")
hold off;
%多晶硅
v2=[0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.01 2.02 2.04 2.10 2.16 2.2 2.4 2.5];
i2=[22.1 22.1 22.1 22.1 22.1 22.1 22.1 22 22 21.4 20 19.2 19 18.8 17.7 16.8 16 8.9 2.6];
p2=[0 4.42 8.84 13.26 17.68 22.1 26.52 30.8 35.2 38.52 40 38.592 38.38 38.352 37.17 36.288 35.2 21.36 6.5];
plot(v2,i2,'ko',v2,i2,'b-');
hold on;
plot(v2,p2,'ko',v2,p2,'r-');
legend('输出电流','输出电流','输出功率','输出功率');
grid on
title("多晶硅的伏安特性曲线及功率曲线")
xlabel("输出电压）")
ylabel("输出电流/输出功率")
hold off;
%非晶硅
v3=[0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 1.82 1.85 1.88 2.0 2.2 2.35];
i3=[2.7 2.6 2.6 2.5 2.5 2.4 2.3 2.2 2.1 2 1.944 1.911 1.865 1.7 1.09 0.235];
p3=[0 0.52 1.04 1.5 2 2.4 2.76 3.08 3.36 3.6 3.53 3.535 3.5062 3.4 2.398 0.552];
plot(v3,i3,'ko',v3,i3,'b-');
hold on;
plot(v3,p3,'ko',v3,p3,'r-');
legend('输出电流','输出电流','输出功率','输出功率');
grid on

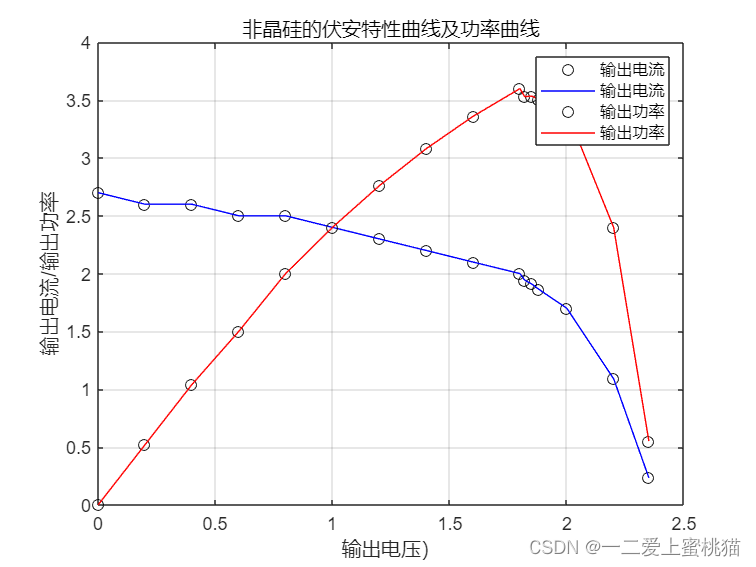

title("非晶硅的伏安特性曲线及功率曲线")
xlabel("输出电压）")
ylabel("输出电流/输出功率")
hold off;
