一、实验目的
1. 了解光伏效应的基本原理
2. 测定太阳能电池的输出特性、开路电压和短路电流
3. 讨论输出功率和负载电阻的关系
二、实验原理
光电池的输出功率最大时有Pmax=Umax*Imax。
这里Umax和Imax表示输出功率最大值时对应的电压和电流。
输出功率的最大值Pmax小于开路电压与短路电流的乘积,定义它们的比值为填充因数
填充因数是反映电池性能的一个重要参数,一定程度决定了光电池的能量转化效率。
填充因数越大,太阳能电池的输出特性曲线越接近矩形,光电转化效率越高。
填充因数典型值处于0.65到0.85之间,性能更好的电池可以达到更高。
本实验中测出输出特性曲线之后,可以用每个点的电压和电流相乘找到最大总功率,进而得到填充因数。
三、实验仪器
光伏电池、光源、光源电源、万用表
四、实验内容
1. 连接电路图
2. 左边万用表作为电流表,量程选200mA。右边万用表作为电压表,量程选为20V;
3. 打开光源电源,让光照射在太阳能电池上;
4. 打开电池板放大图,把可变电阻的阻值调节至零(靠近a点);
5. 调节光照功率,使电流的大小约为45mA(短路电流);
然后断开电路,记录此时的开路电压U0;
6. 逐渐增大电阻阻值,记录太阳能电池的电压和电流的变化值,记录数据至表1;
7. 把电阻再次减小为零,调节光照功率,使电流大小为35mA、25mA和15mA,并重复上面的步骤,记录至表格2、3和4;
8. 由短路电流和开路电压计算电池的内阻,与输出功率最大时对应的负载电阻相比较,填入表5。计算开路电压与短路电流的乘积,以及填充因数,填入表6。
五、数据记录
表1 短路电流Is==45.0mA时测得的电流和电压值(U0=2.05)
测量次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
U(V) | 0.01 | 0.47 | 0.92 | 1.37 | 1.7 | 1.78 | 1.83 | 1.86 |
I(mA) | 45 | 45 | 45 | 45 | 41.8 | 35.3 | 30.2 | 26.3 |
R(Ω) | 0.22 | 10.44 | 20.44 | 30.44 | 40.67 | 50.42 | 60.6 | 70.72 |
P(mW) | 0.45 | 21.15 | 41.4 | 61.65 | 71.06 | 62.83 | 55.27 | 48.92 |
表2 短路电流Is==35.0mA时测得的电流和电压值(U0=2.01)
测量次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
U(V) | 0.01 | 0.36 | 0.71 | 1.07 | 1.42 | 1.67 | 1.75 | 1.79 |
I(mA) | 35 | 35 | 35 | 35 | 34.9 | 33 | 28.8 | 25.4 |
R(Ω) | 0.29 | 10.29 | 20.29 | 30.57 | 40.69 | 50.61 | 60.76 | 70.47 |
P(mW) | 0.35 | 12.6 | 24.85 | 37.45 | 49.56 | 55.11 | 50.4 | 45.47 |
表3 短路电流Is==25.1mA时测得的电流和电压值(U0=1.97)
测量次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
U(V) | 0.01 | 0.26 | 0.51 | 0.77 | 1.02 | 1.27 | 1.52 | 1.66 | 1.72 | 1.75 |
I(mA) | 25.1 | 25.1 | 25.1 | 25.1 | 25.1 | 25.1 | 25 | 23.5 | 21.3 | 19.3 |
R(Ω) | 0.4 | 10.36 | 20.32 | 30.68 | 40.64 | 50.6 | 60.8 | 70.64 | 80.75 | 90.67 |
P(mW) | 0.25 | 6.53 | 12.8 | 19.33 | 25.6 | 31.88 | 38 | 39.01 | 36.64 | 33.78 |

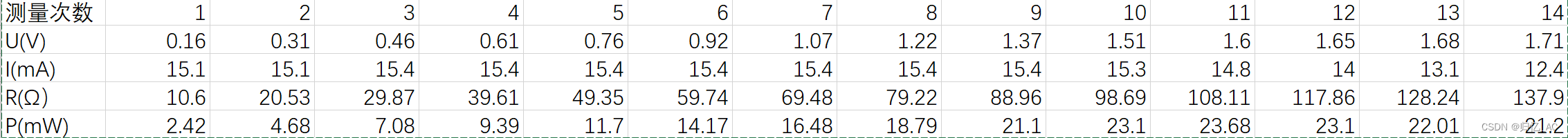

表4 短路电流Is==15.1mA时测得的电流和电压值(U0=1.90)
六、数据处理
表5 电阻Rmax及由r=U0/Is得到的内阻的比较
测量值/组数 | 第一组 | 第二组 | 第三组 | 第四组 |
Rmax(Ω) | 40.67 | 50.61 | 70.64 | 108.11 |
r(Ω) | 45.56 | 57.43 | 76.1 | 125.83 |
Rmax/r | 0.89 | 0.88 | 0.93 | 0.86 |
表6 最大输出功率与填充因数
测量值/组数 | 第一组 | 第二组 | 第三组 | 第四组 |
Pmax(mW) | 71.06 | 55.11 | 39.01 | 23.68 |
U0*Is(mW) | 92.25 | 70.35 | 49.45 | 28.69 |
F | 0.77 | 0.78 | 0.79 | 0.83 |
七、结果陈述
由结果可知,太阳能电池的输出功率最大时对应的电阻,
和由开路电压以及短路电流得到的内阻比较接近,
验证了“负载等于内阻时电池的输出功率最大”的结论。
计算得到的填充因数在0.7以上,说明太阳能电池的转化效率较高。
八、实验总结与思考题
思考题
1. 温度会对太阳能电池带来什么影响?
2. 实验中的路端电压和光电池的电动势有什么关系?
3. 测量得到输出功率最大时的电阻R,与用短路电流和开路电压计算的内阻有一定差异,产生差异的原因主要是什么?
答:
- 温度因素也影响着太阳能电池的性能。当温度升高时其开路电压下降呈线性关系。不同的材料的太阳能电池,都有着自己的工作温度范围。而对于某一个太阳能电池来讲,在不同的温度时,为得到最大的输出功率所需的最佳负载也不同。
- 电动势为电池内电压和路端电压之和
- 因为电源存在内阻
(by 归忆)
